%c6w %203%20 %20Badanie%20tranzystor%f3w%20bipolarnych

UCE=5V UCE=10V



















IB [µA] IC [mA] IB [µA] IC [mA]
0 0 0 0
-0,01 0,02 -0,02 0,07
-0,03 0,08 -0,08 0,28
-0,8 0,25 -1,9 0,73
-1,7 0,59 -3,6 1,46
-2,7 0,98 -6,2 2,71
-5,1 1,99 -17,3 8,5
-7,2 2,97 -17,5 8,85
-10,3 4,34 -18,5 9,45
-16,3 7,28 -20,2 10,01
-25,5 11,7

-33,9 16,03

-45,6 21,9

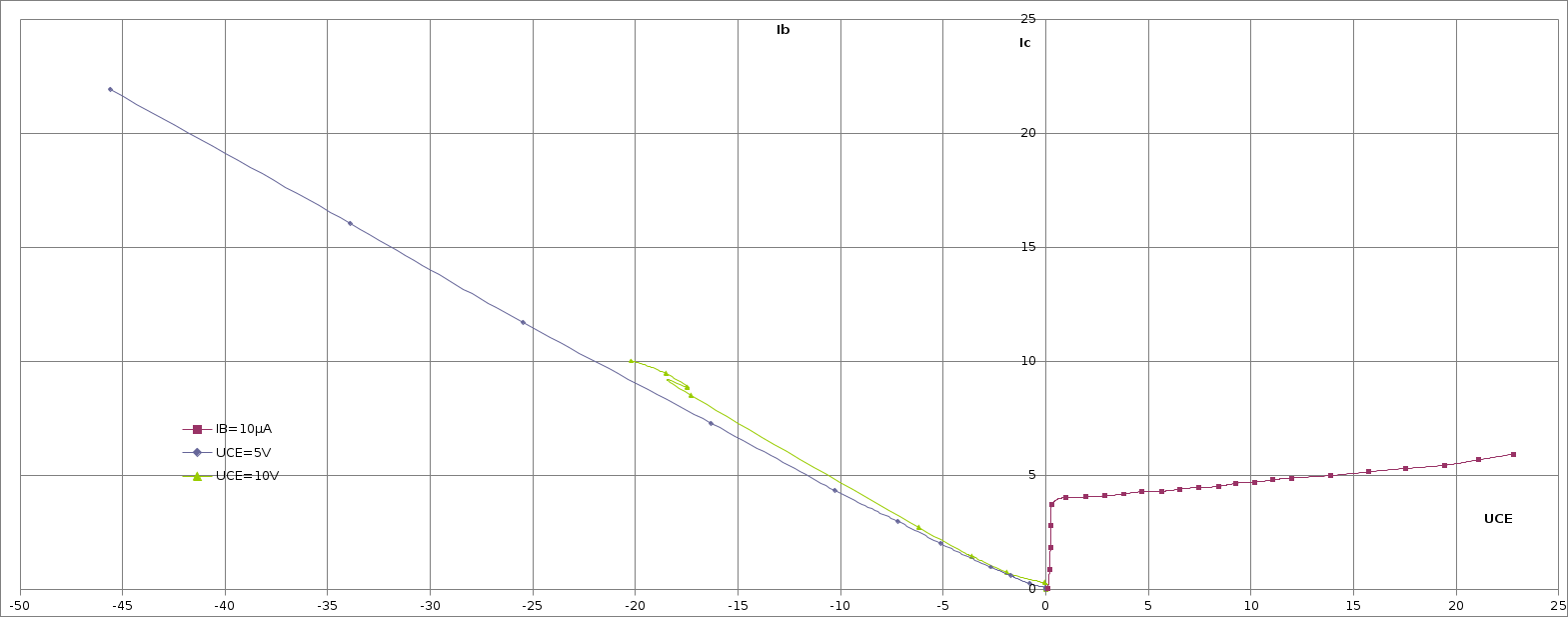

IB=10µA

UCE [V] IC [mA]

0,09 0,02

0,18 0,89

0,22 1,84

0,25 2,78

0,3 3,72

0,97 4,03

1,94 4,05

2,88 4,1

3,78 4,18

4,67 4,28

5,63 4,3

6,53 4,39





















7,44 4,47





















8,4 4,51





















9,25 4,65





















10,18 4,7





















11,07 4,8





















11,98 4,88





















13,85 4,99





















15,71 5,15





















17,52 5,3





















19,41 5,44





















21,1 5,68





















22,8 5,93
