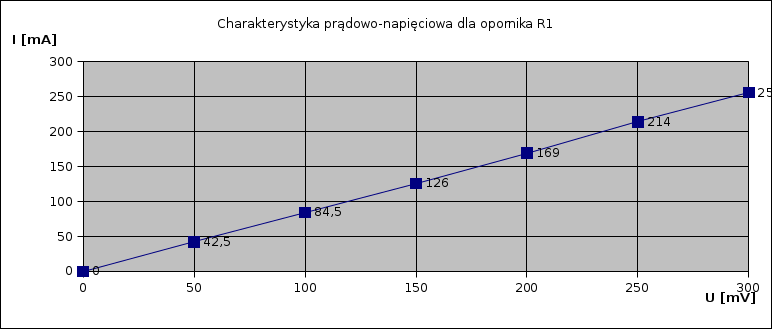

Sheet 1: R1

Badanie wartości rezystancji opornika R1
zakres mierników:	300 mV	300 mA
lp	U [mV]	I [mA]	R1 [Ω]
1	0	0
2	50	42,5	1,176
3	100	84,5	1,183
4	150	126	1,190
5	200	169	1,183
6	250	214	1,168
7	300	256	1,172
		Rśr	1,179

---

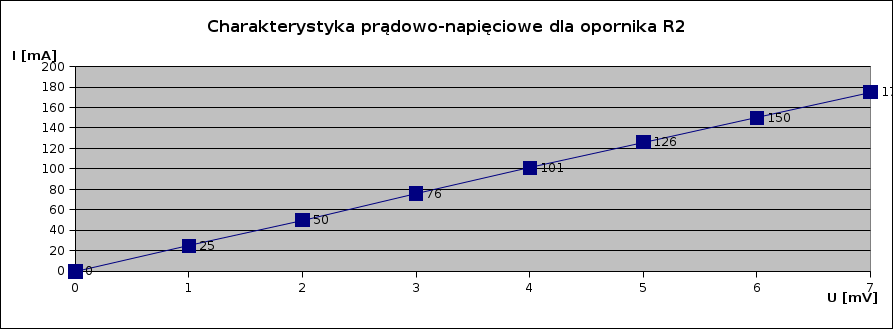

Sheet 2: R2

Badanie wartości rezystancji opornika R2
zakres mierników:	7,5 V	150 mA
lp	U [V]	I [mA]	R1 [Ω]
1	0	0
2	1	25	40,000
3	2	50	40,000
4	3	76	39,474
5	4	101	39,604
6	5	126	39,683
7	6	150	40,000
8	7	175	40,000
		Rśr	39,823

---

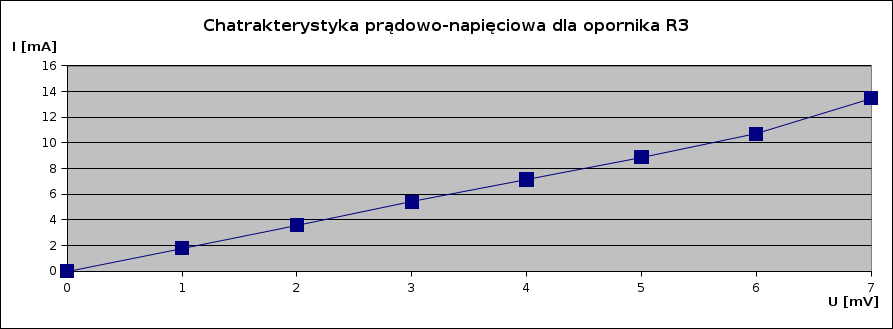

Sheet 3: R3

Badanie wartości rezystancji opornika R3
zakres mierników:	7,5 V	12 mA/60 mA
lp	U [V]	I [mA]	R1 [Ω]
1	0	0
2	1	1,8	555,556
3	2	3,6	555,556
4	3	5,4	555,556
5	4	7,15	559,441
6	5	8,9	561,798
7	6	10,7	560,748
8	7	13,5	518,519
		R2śr	552,453

---

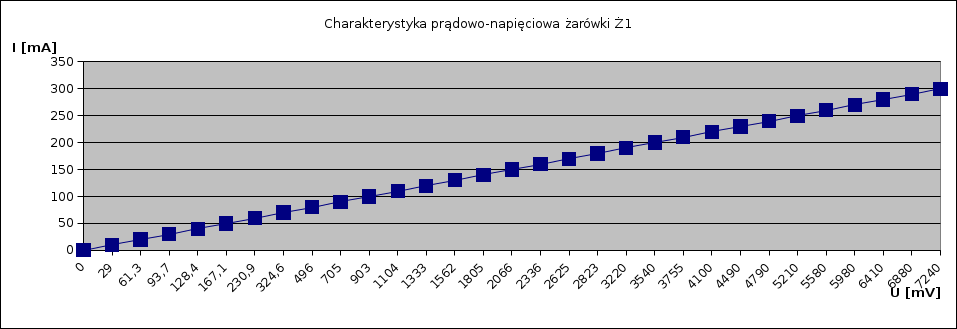

Sheet 4: żarówka

Badanie wartości oporu żarówki (element nieliniowy
Zakres mierników	300 mA
lp.	I [mA]	U [mV]
	0	0
1	10	29,0
2	20	61,3
3	30	93,7
4	40	128,4
5	50	167,1
6	60	230,9
7	70	324,6
8	80	496,0						p
9	90	705,0
10	100	903,0
11	110	1104,0
12	120	1333,0
13	130	1562,0
14	140	1805,0
15	150	2066,0
16	160	2336,0
17	170	2625,0
18	180	2823,0
19	190	3220,0
20	200	3540,0
21	210	3755,0
22	220	4100,0
23	230	4490,0
24	240	4790,0
25	250	5210,0
26	260	5580,0
27	270	5980,0
28	280	6410,0
29	290	6880,0
30	300	7240,0

---

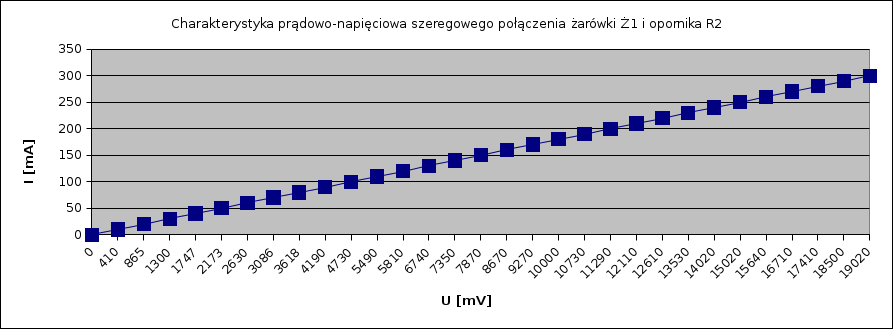

Sheet 5: szer. żarówka i R2

Kombinacja: szeregowe połączenie żarówki i rezystora R2=40 Ω
lp	I [mA]	U [mV]
	0	0
1	10	410
2	20	865
3	30	1300
4	40	1747
5	50	2173
6	60	2630
7	70	3086
8	80	3618
9	90	4190
10	100	4730
11	110	5490
12	120	5810
13	130	6740
14	140	7350
15	150	7870
16	160	8670
17	170	9270
18	180	10000
19	190	10730
20	200	11290
21	210	12110
22	220	12610
23	230	13530
24	240	14020
25	250	15020
26	260	15640
27	270	16710
28	280	17410
29	290	18500
30	300	19020

---

Sheet 6: Wykres wspólny

R1		R2		R3		Ż1		Kombinacja
U [mV]	I [mA]	U [mV]	A [mA]	U [mV]	I [mA]	U [mV]	I [mA]	U [mV]	I [mA]
0	0	0	0	0	0	0	0	0	0
50	42,5	1	25	1	1,8	29,0	10	410	10
100	84,5	2	50	2	3,6	61,3	20	865	20
150	126	3	76	3	5,4	93,7	30	1300	30
200	169	4	101	4	7,15	128,4	40	1747	40
250	214	5	126	5	8,9	167,1	50	2173	50
300	256	6	150	6	10,7	230,9	60	2630	60
		7	175	7	13,5	324,6	70	3086	70
						496,0	80	3618	80
						705,0	90	4190	90
						903,0	100	4730	100
						1104,0	110	5490	110
						1333,0	120	5810	120
						1562,0	130	6740	130
						1805,0	140	7350	140
						2066,0	150	7870	150
						2336,0	160	8670	160
						2625,0	170	9270	170
						2823,0	180	10000	180
						3220,0	190	10730	190
						3540,0	200	11290	200
						3755,0	210	12110	210
						4100,0	220	12610	220
						4490,0	230	13530	230
						4790,0	240	14020	240
						5210,0	250	15020	250
						5580,0	260	15640	260
						5980,0	270	16710	270
						6410,0	280	17410	280
						6880,0	290	18500	290
						7240,0	300	19020	300
