Normalne połączenie: emiter do masy, kolektor do napięcia

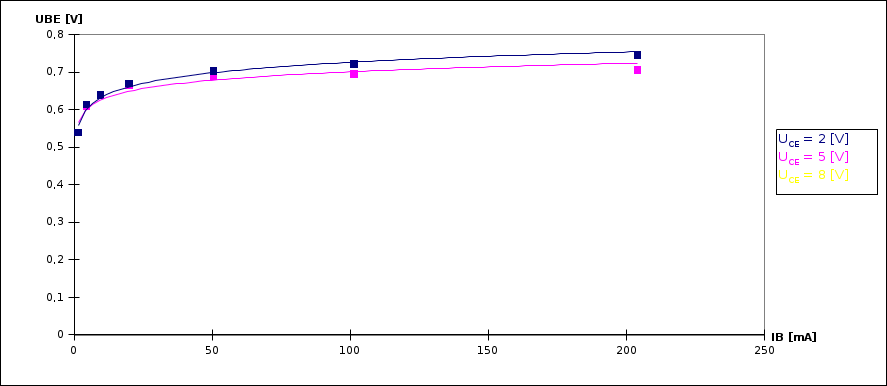

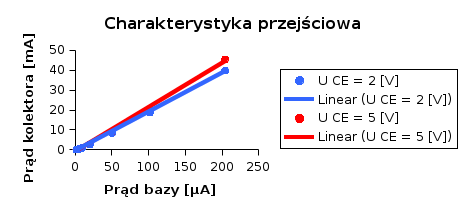

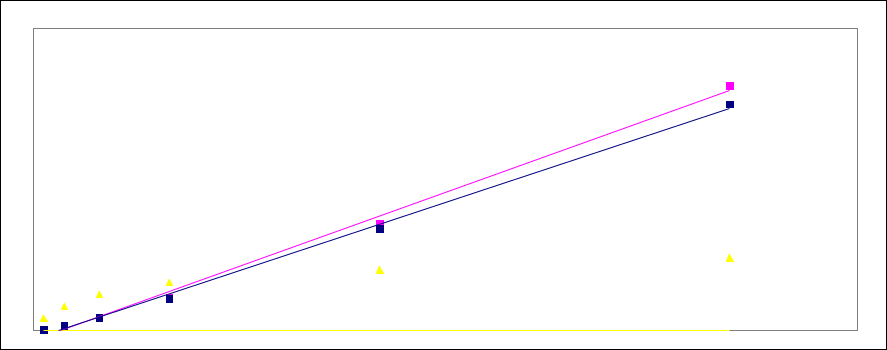

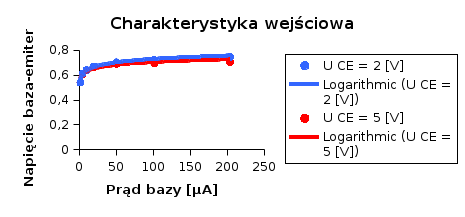

	U CE = 2 V		U CE = 5 V
I B [mA]	U BE [V]	I C [mA]	U BE [V]	I C [mA]
1,43	0,54	0,076	0,54	0,0788
4,47	0,614	0,37	0,609	0,385
9,54	0,64	1,04	0,641	1,07
19,78	0,67	2,6	0,666	2,75
50,43	0,704	8,43	0,691	8,82
101,42	0,723	18,7	0,695	20,25
204	0,746	39,8	0,706	45,45

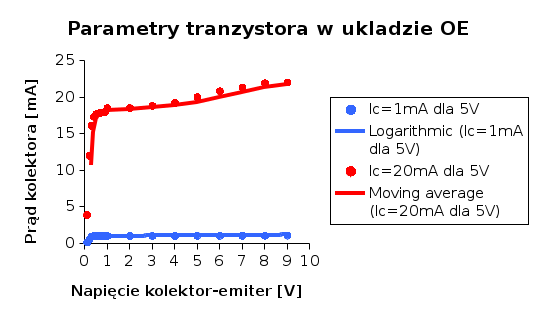

	IC=1mA dla 5V		I c = 5 mA 5v		I c = 20 mA 5v
U CE [V]	U BE [V]	I C [mA]	U BE [V]	I C [mA]	UBE[V]	IC [mA]
0,1	0,59	0,15	0,645	0,13	0,666	3,9
0,2	0,627	0,55	0,666	0,48	0,703	12
0,3	0,633	0,91	0,68	0,87	0,726	16,09
0,4	0,642	1,01	0,685	0,99	0,726	17,32
0,5	0,642	1,02	0,685	1	0,726	17,67
0,6	0,642	1,025	0,685	1,01	0,726	17,78
0,7	0,642	1,03	0,685	1,01	0,726	17,87
0,8	0,642	1,03	0,685	1,01	0,726	17,93
0,9	0,642	1,03	0,685	1,01	0,726	18
1	0,642	1,03	0,685	1,01	0,726	18,5
2	0,642	1,03	0,685	1,02	0,726	18,5
3	0,642	1,03	0,685	1,02	0,726	18,8
4	0,642	1,04	0,685	1,04	0,726	19,2
5	0,642	1,04	0,685	1,03	0,726	20
6	0,642	1,05	0,685	1,04	0,726	20,8
7	0,642	1,06	0,685	1,05	0,726	21,3
8	0,642	1,06	0,685	1,06	0,726	21,9
9	0,642	1,07	0,685	1,07	0,726	22
																							Wykres powiększony
