Lab 2 (Tranzystory bipolarne), Politechnika Śląska


Politechnika Śląska

Wydział AEiI

Laboratorium

z Elektroniki

Tranzystory bipolarne.

Grupa 5., sekcja 1.

Bartłomiej Kobierzyński

Rafał Morawski

Połączenie normalne tranzystora.

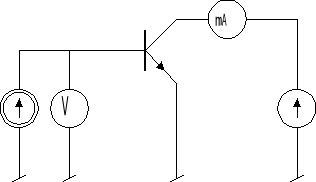

Układ pomiarowy:

0x01 graphic

Otrzymane dane.

Ic=1mA dla 5V

I c = 5 mA 5v

I c = 20 mA 5v

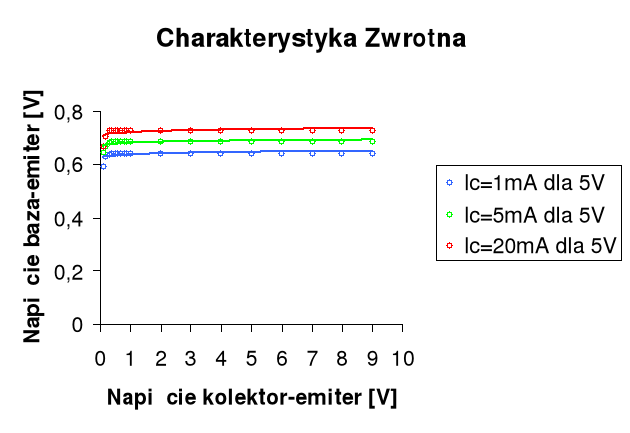

U CE [V]

U BE [V]

I C [mA]

U BE [V]

I C [mA]

UBE[V]

IC [mA]

0,1

0,59

0,15

0,645

0,13

0,666

3,9

0,2

0,627

0,55

0,666

0,48

0,703

12

0,3

0,633

0,91

0,68

0,87

0,726

16,09

0,4

0,642

1,01

0,685

0,99

0,726

17,32

0,5

0,642

1,02

0,685

1

0,726

17,67

0,6

0,642

1,025

0,685

1,01

0,726

17,78

0,7

0,642

1,03

0,685

1,01

0,726

17,87

0,8

0,642

1,03

0,685

1,01

0,726

17,93

0,9

0,642

1,03

0,685

1,01

0,726

18

1

0,642

1,03

0,685

1,01

0,726

18,5

2

0,642

1,03

0,685

1,02

0,726

18,5

3

0,642

1,03

0,685

1,02

0,726

18,8

4

0,642

1,04

0,685

1,04

0,726

19,2

5

0,642

1,04

0,685

1,03

0,726

20

6

0,642

1,05

0,685

1,04

0,726

20,8

7

0,642

1,06

0,685

1,05

0,726

21,3

8

0,642

1,06

0,685

1,06

0,726

21,9

9

0,642

1,07

0,685

1,07

0,726

22

U CE = 2 V

U CE = 5 V

I B [A]

U BE [V]

I C [mA]

U BE [V]

I C [mA]

1,43

0,54

0,076

0,54

0,0788

4,47

0,614

0,37

0,609

0,385

9,54

0,64

1,04

0,641

1,07

19,78

0,67

2,6

0,666

2,75

50,43

0,704

8,43

0,691

8,82

101,42

0,723

18,7

0,695

20,25

204

0,746

39,8

0,706

45,45

Parametry hybrydowe :

0x01 graphic

0x01 graphic


Parametry hybrydowe :

h11 = 2000

h12 = 0

h21 = 317

h22 = 5 * 10-5

Parametry hybrydowe :

h11 = 2000

h12 = 0

h21 = 331

h22 = 4 * 10-5


0x01 graphic

0x01 graphic

0x01 graphic

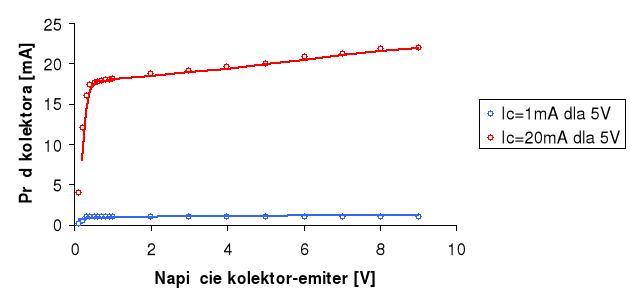

Ze względu na rażący błąd pomiarowy jednej z charakterystyk

(Ic=5mA dla 5V) nie została uwzględniona na wykresie.

0x01 graphic


0x01 graphic


Wnioski.

Badanym przez nas elementem półprzewodnikowym był tranzystor o oznaczeniu BC 107, który jest przykładem tranzystora bipolarnego typu npn.

Zauważyliśmy, ze do momentu nasycenia tranzystor zachowuje się jak dioda, co widać na jednej z charakterystyk (Ic od Uce).

Badany przez nas tranzystor miał impedancje wejściową równą 2000 Ω oraz wzmocnienie około 320.

Ze względu na brak czasu nie wykonaliśmy pomiarów dla inwersyjnego obszaru pracy więc charakterystykę 4ćwiartkową opracowaliśmy teoretycznie.

Otrzymane przez nas charakterystyki (poza wcześniej wymienioną) nie odbiegają kształtem w sposób znaczący od charakterystyk, które oczekiwaliśmy uzyskać, dlatego też mamy podstawy sadzić, że nasze pomiary nie są obarczone zbyt dużym błędem.
