Sprawozdanie z ćwiczeń laboratoryjnych
z fizyki.
Badanie drgań tłumionych za pomocą galwanometru i wyznaczanie parametrów charakterystycznych galwanometru.
GRUPA: 2
SEKCJA: 6
Mateusz Leibrandt
Krzysztof Zawistowski
OPIS PRZEBIEGU ĆWICZENIA
1. Drgania harmoniczne proste i tłumione
Drganiami harmonicznymi nazywamy ruch masy m wzdłuż współrzędnej x, w sytuacji, gdy na masę tę działa siła (tzw.siła kierująca) proporcjonalna do wartości tej współrzędnej, z przeciwnym znakiem.
F=-kx
(zasada dynamiki Newtona)
Po uwzględnieniu definicji przyśpieszenia powstaje równanie różniczkowe:
równanie to ma rozwiązanie w postaci funkcji x=A sin(ωt+ϕ)
A - amplituda; ω - częstość (2π/T); argument sinusa - faza; ϕ - faza początkowa
Rozwiązanie okazuje się poprawne, gdy ω2 = k/m (czyli: kwadrat częstości jest stosunkiem stałej proporcjonalności k (znajdującej się przy funkcji x) do stałej przy drugiej pochodnej (w tym przypadku masa m).
Jeżeli na masę m obok siły kierującej działa siła tłumiąca proporcjonalna do szybkości (δ
), wówczas powyższe równanie różniczkowe przyjmuje postać:
Jeżeli tłumienie jest niewielkie (współczynnik δ jest mały) równanie to ma rozwiązanie postaci funkcji:
cos(ωt+ϕ)
2.Galwanometr zwierciadlany jest bardzo czułym przyrządem typu magnetoelektrycznego. Pozwala mierzyć natężenie prądu rzędu mikroamperów i mniejsze.
OPRACOWANIE WYNIKÓW
1. Wyznaczenie wartości średniej oraz odchylenia standardowego wartości rezystancji R3.
Obliczenia wykonujemy wg wzorów:
Wyniki obliczeń dla różnych wychyleń:
x ×10- 3 [m] |
R3 [] |
200 |
2000 |
190 |
2100 |
176 |
2300 |
156 |
2600 |
151 |
2700 |
141 |
2900 |
124 |
3300 |
120 |
3400 |
117 |
3500 |
111 |
3700 |
108 |
3800 |
101 |
4100 |
96 |
4300 |
92 |
4500 |
86 |
4800 |
82 |
5100 |
79 |
5300 |
77 |
5400 |
76 |
5500 |
72 |
5800 |
70 |
6000 |
2. Wyznaczenie natężenia prądu i płynącego przez galwanometr jako funkcji napięcia U oraz rezystancji R1, R2, R3 oraz Rg w obwodzie układu pomiarowego.
Obliczenia wykonujemy wg. wzoru:
gdzie:
R1 = 672 [],
R2 = 0,1 [],
R3 = 2000 [],
U = 15 [V]
Wyniki obliczeń zawiera tabela:
X ×10- 3 [m] |
R3 [] |
i ×10- 9 [A] |
200 |
2000 |
1024 |
190 |
2100 |
979 |
176 |
2300 |
900 |
156 |
2600 |
803 |
151 |
2700 |
775 |
141 |
2900 |
725 |
124 |
3300 |
641 |
120 |
3400 |
623 |
117 |
3500 |
606 |
111 |
3700 |
575 |
108 |
3800 |
561 |
101 |
4100 |
521 |
96 |
4300 |
498 |
92 |
4500 |
477 |
86 |
4800 |
448 |
82 |
5100 |
423 |
79 |
5300 |
407 |
77 |
5400 |
400 |
76 |
5500 |
393 |
72 |
5800 |
373 |
70 |
6000 |
361 |
3. Wyznaczenie wzoru na prostą 1/x = a R3 + b.
Podstawiając
do równania
uzyskujemy wzór na prostą:
gdzie:
A. Wyznaczanie czułości i rezystancji wewnętrznej galwanometru.
1. Przedstawienie wyników pomiarów na wykresie zależności 1/x = f(R3).
Dane do wykresu zawiera tabela:
R3 ×103 [] |
x [m] |
1/x [1/m] |
2,000 |
0,20 |
5,0 |
2,100 |
0,19 |
5,3 |
2,300 |
0,18 |
5,7 |
2,600 |
0,16 |
6,4 |
2,700 |
0,15 |
6,6 |
2,900 |
0,14 |
7,1 |
3,300 |
0,12 |
8,1 |
3,400 |
0,12 |
8,3 |
3,500 |
0,12 |
8,5 |
3,700 |
0,11 |
9,0 |
3,800 |
0,11 |
9,3 |
4,100 |
0,10 |
9,9 |
4,300 |
0,10 |
10,4 |
4,500 |
0,09 |
10,9 |
4,800 |
0,09 |
11,6 |
5,100 |
0,08 |
12,2 |
5,300 |
0,08 |
12,7 |
5,400 |
0,08 |
13,0 |
5,500 |
0,08 |
13,2 |
5,800 |
0,07 |
13,9 |
6,000 |
0,07 |
14,3 |
2. Obliczenie współczynników prostej aproksymującej wyniki przedstawione na wykresie zależności 1/x = f(R3).

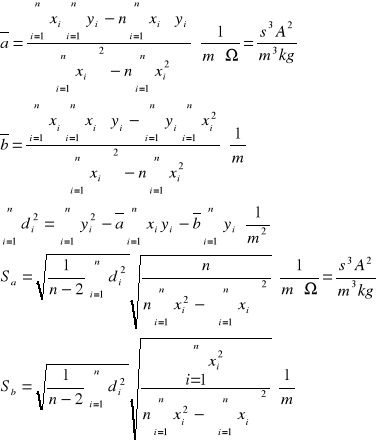

Obliczenia współczynników oraz ich niepewności wykonujemy wg. wzorów:
Prosta aproksymująca 1/x = a R3 + b ma następujące współczynniki kierunkowe:
a = (2,37 ± 0,14) ×10- 3 [1/(m×)]
b = (0,260 ± 0,016) [1/m].
1) Stała prądowa Ci.
Wzór na stałą prądową uzyskujemy wykorzystując równanie prostej aproksymującej:
gdzie:
Po przekształceniu otrzymujemy:
gdzie:
a = (2,37 ± 0,14) ×10- 3 [1/(m×)]
R1 = 672 [],
R2 = 0,1 [],
U = 15 [V]
Niepewność wyznaczenia stałej prądowej Ci.
Obliczona wartość stałej prądowej Ci oraz jej niepewność wynoszą:
Ci = (5,28 ± 3,33) ×10- 6 [A/m].
2) Czułość prądowa Si.
Czułość prądowa wyraża się wzorem:
gdzie:
Ci = (5,28 ± 3,33) ×10- 6 [A/m] - stała prądowa
Niepewność wyznaczenia czułości prądowej Si.
Obliczona wartość czułości prądowej Si oraz jej niepewność wynoszą:
Si = (1,89 ± 1,19) ×106 [m/A].
3) Rezystancja wewnętrzna Rg galwanometru.
Wzór na rezystancję wewnętrzną galwanometru uzyskujemy wykorzystując prostą aproksymującą:
gdzie:
Po przekształceniu otrzymujemy:
gdzie:
a = (2,37 ± 0,14) ×10- 3 [1/(m×)] - współczynnik kierunkowy prostej 1/x = a R3 + b,
b = (0,260 ± 0,016) [1/m] - współczynnik kierunkowy prostej 1/x = a R3 + b,
Ci = (5,28 ± 3,33) ×10- 6 [A/m] - stała prądowa
R1 = 672 [],
U = 15 [V]
Niepewność wyznaczenia rezystancji wewnętrznej Rg galwanometru.
Obliczona wartość rezystancji wewnętrznej Rg galwanometru oraz jej niepewność wynoszą:
Rg =(110,1 ± 13,8) [].
Wyniki obliczeń
1. Stała prądowa Ci = (5,28 ± 3,33) ×10- 6 [A/m]
2. Czułość prądowa Si = (1,89 ± 1,19) ×106 [m/A].
3. Rezystancja wewnętrzna galwanometru Rg = (110,1 ± 13,8) [].
Wnioski
Analizując wykres zależności odwrotności wychylenia plamki świetlnej galwanometru od wartości rezystancji R3 stwierdzamy, że odpowiednie punkty tworzą prostą.
Aproksymując wyżej wymieniony wykres utworzyliśmy prostą o równaniu: 1/x= aR3+b mającą następujące współczynniki kierunkowe:
a = (2,37 ± 0,14) ×10- 3 [1/(m×)]
b = (0,260 ± 0,016) [1/m].
1. Siła Lorenza to siła która działa na ładunek elektryczny q poruszający się w polu magnetycznym o indukcji B. Jest ona efektem wzajemnego oddziaływania dwóch pól magnetycznych: pola wytwarzanego przez poruszający się ładunek oraz pola do którego ładunek został wprowadzony.
F= q*v*B*sin"alfa"
B=F/(q*v)
Wdanym obszarze pola magnetycznego indukcja ma wartość jednej tesli jeżeli na ładunek 1C poruszający się z prędkością 1m/s prostopadle do linii sił pola działa siła 1N.
2.Siła elektrodynamiczna to siła z jaką pole magnetyczne oddziaływuje na przewodnik z prądem umieszczony w tym polu. Siła elektrodynamiczna jest wprost proporcjonalna do natężenia prądu płynącego w przewodniku i długości przewodnika.
F=B*I*l*sin"alfa"
B to indukcja magnetyczna, która charakteryzuje pole magnetyczne.
B=F/(I*l)
tesla T=[N/(A*m)]
Wdanym obszarze pola magnetycznego indukcja ma wartość 1T jeżeli na przewodnik o długości 1m w którym płynie prąd o natężeniu 1A umieszczony w tym obszarze pola działa siła elektrodynamiczna o wartosci 1N, przy założeniu że przewodnik jest prostopadły do linii sił pola.
