Sheet 1: Arkusz1

Dane :
etanol woda
xs	0,7		etanol -woda		rA	879	kJ/kg
zalożone					rB	2257,104	kJ/kg
xd	0,95
xw	0,05				cA	2,38	kJ/kgdeg
beta	4				cB	4,19	kJ/kgdeg
stan surowca	p	jak p to e=0 jak c to e=1
sprawnośc	0,5				r par H2O	2257,104	kJ/kg
straty ciepla	0,1				r H2O	4,19	kJ/kgdeg
zawilgocenie	0,05
delta teno wody	15
masy molowe;
A	46
B	18
S	5000
obliczenie ulamkow masowych na molowe
xs mol	0,477272727272727
xd mol	0,881443298969072
xw mol	0,02017937219731
Obliczenie średniej masy czasteczkowej
M śr	31,3636363636364
1 BILANS MASOWY
1.1 Obliczanie masowego natężenia przepływu destylatu D i cieczy wyczerpanej W :
S	5000
W	1388,88888888889
D	3611,11111111111
1.2 Obliczanie molowego natężenia przepływu destylatu Dm i cieczy wyczerpanej Wm :
Sm	159,420289855073
Dm	84,6081588835212
Wm	74,8121309715513
2. Wyznaczono temperatury odpowiadającej kolejnym ułamkom molowym poprzez wykorzystanie wykresu
z wykresu 1 w ark2		t C
xs mol	0,477272727272727	80,1		zczytać temp !!!!!
xd mol	0,881443298969072	78
xw mol	0,02017937219731	94
3. Obliczenie minimalnej liczby powrotu Rmin.
e	1
xFmol=xsmol	0,477272727272727
y*Fmol( z wykresu2 z ark 3)	0,6			y*F mol zczytać z wykresu waszej rybki albo z wykresu w arkuszu 3
Rmin	2,3
3.1 Obliczenie rzeczywistej liczby powrotu R.
beta	4
R	1,2
3.2 Obliczenie molowego i masowego natężenia cieczy (L, L¢) i par (V,V¢).
Lm	101,529790660225	kmol/h
Vm	186,137949543747	kmol/h
L'm	260,950080515298	kmol/h
V'm	186,137949543747	kmol/h
L	4333,33333333333	kg/h
V	7944,44444444445	kg/h
L'	9333,33333333333	kg/h
4. Graficzne określenie liczby półek teoretycznych:
4.1 Obliczenie równań linii operacyjnych:
GLO	y = Ax +b
A=	0,545454545454545
b=	0,400656044985942
GLO	ymol =0,5455xmol-0,400656
DLO	y = Ax +b
A=	1,40191766995891
b=	0,008110446254776
DLO	ymol=1,401918xmol+0,00811
5. Obliczenie rzeczywistej liczby półek:
z wykresu y = f(x)
ng	9
nd	3
Ek	0,5		tego poki co nie ma trzeba odczytac z wykresu
NGrz	18
NDrz	5
zaokrąglone
NGrz	18
NDrz	5
6. Obliczanie wysokości kolumny:
N	23
Przyjmuję zapas odległości;
- na górze - 0,5 [m]
- na dole - 0,9 [m]
-na półkę zasilającą - 0,5 [m]
zakładamy
h	0,45	[m]	h
liczymy
HG	8,1
HD	2,25
Hcałkowite	10,35
7. Obliczenie średnicy kolumny.
7.1. Określenie prędkości przepływu par:					TśrG to( ts+td)/2 w kelwinach
Przyjmuje odległość między półkami:
H=450[mm]					TśrD (ts+tw)/2 w kelwinach
u=0,94[m/s]	0,94
Vo	22,4
To	273
Tśr G	352,05
V.	5376,80944712829	m3/h
V.	1,49355817975786	m3/s
DG	1,42269667714201	m
DGPN	1,4	m
7.3. Obliczenie średnicy dolnej części kolumny:
TśrD	360,05
V.	5498,99230631598	m3/h
V.	1,52749786286555	m3/s
DkPN	1,27475398663927	m
DKPN	1,3	m
8. Bilans cieplny.
8.1 Obliczenie ciepła pobranego przez skraplacz:
rA	879	kJ/kg	z tablic
rB	2257,104	kJ/kg
rD	947,9052
QD	7530580,2	kjJ/h
QD	2091,82783333333	kJ/s	kW/s
8.2 Obliczenie ciepła doprowadzonego z surówką S:
cs	2,923
is	234,1323
Sis	1170661,5	kj/h
Sis	325,18375	kJ/s	kW/s
8.3 Obliczenie ciepła odprowadzonego z destylatem D:
cd	2,4705
id	192,699
Did	695857,5	kJ/h
Did	193,29375	kJ/s
8.4 Obliczenie ciepła odprowadzonego z cieczą wyczerpaną W:
cw	4,0995
iw	385,353
Wiw	535212,5	kJ/h
Wiw	148,670138888889	kJ/s
8.5 Obliczenie strat cieplnych:
straty	0,1
Qw po stratach to 0,9Qw
0,9Qw	2108,60797222222
Qw	2342,89774691358	kW/s
8.6 Obliczenie zużycia pary grzejnej:
m.pary	1,03801054223181	kg/s
9. Obliczenie zużycia wody w skraplaczach:
m. H2O	33,2828613099973	kg/s

---

Sheet 2: Arkusz2

wykres	aceton - woda

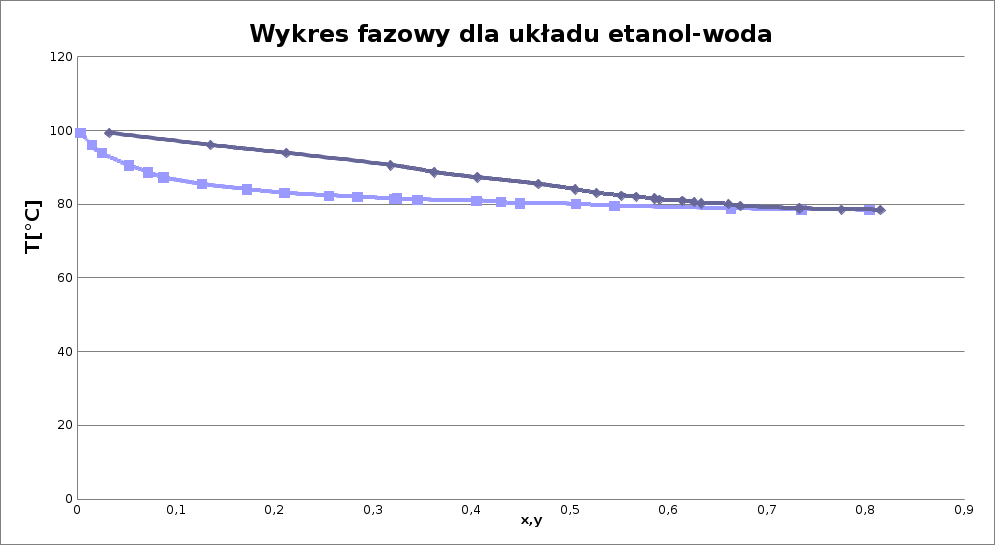

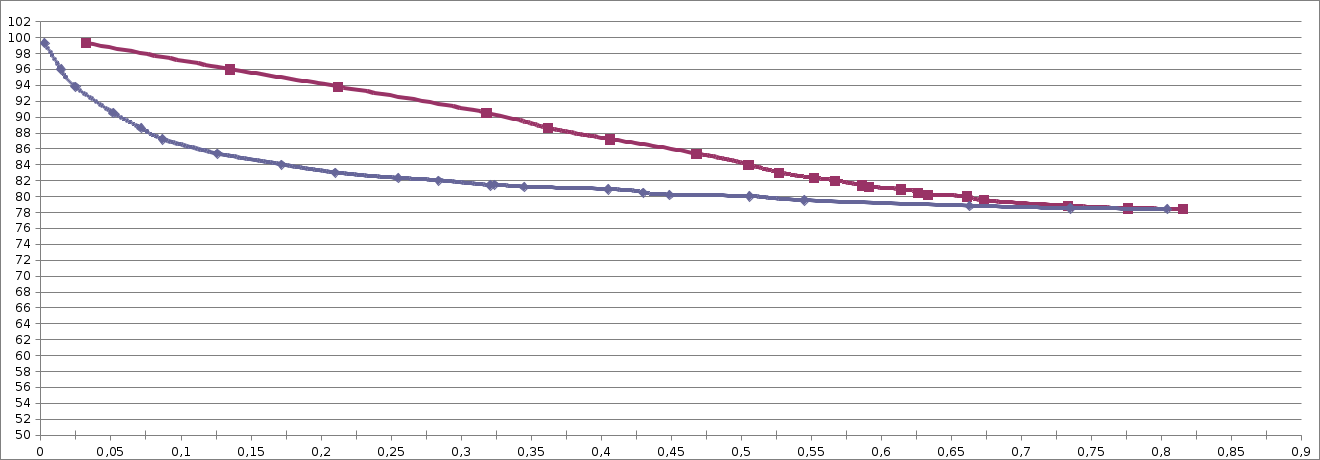

x mol(etanol)	ymol(woda)	t C
0,0028	0,032	99,3
0,0144	0,135	96
0,0246	0,212	93,8
0,0519	0,318	90,5
0,0715	0,362	88,6
0,0871	0,406	87,2
0,126	0,468	85,4
0,172	0,505	84
0,21	0,527	83
0,255	0,552	82,3
0,284	0,567	82
0,321	0,586	81,4
0,324	0,586	81,5
0,345	0,591	81,2
0,405	0,614	80,9
0,43	0,626	80,5
0,449	0,633	80,2
0,506	0,661	80
0,545	0,673	79,5
0,663	0,733	78,8
0,735	0,776	78,5
0,804	0,815	78,4

---

Sheet 3: Arkusz3

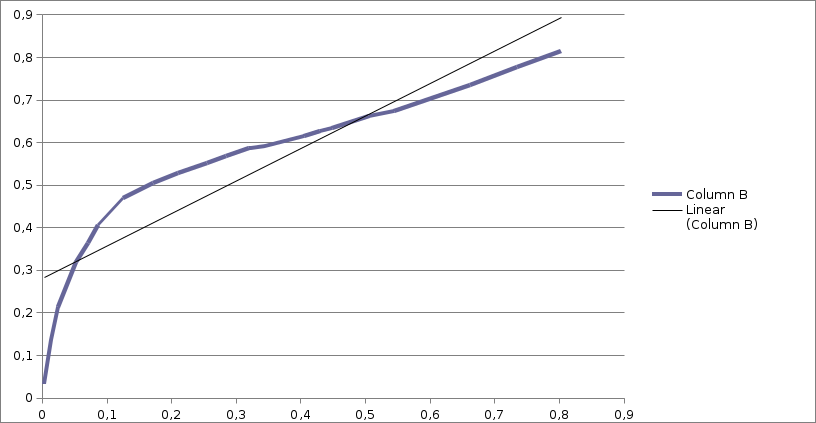

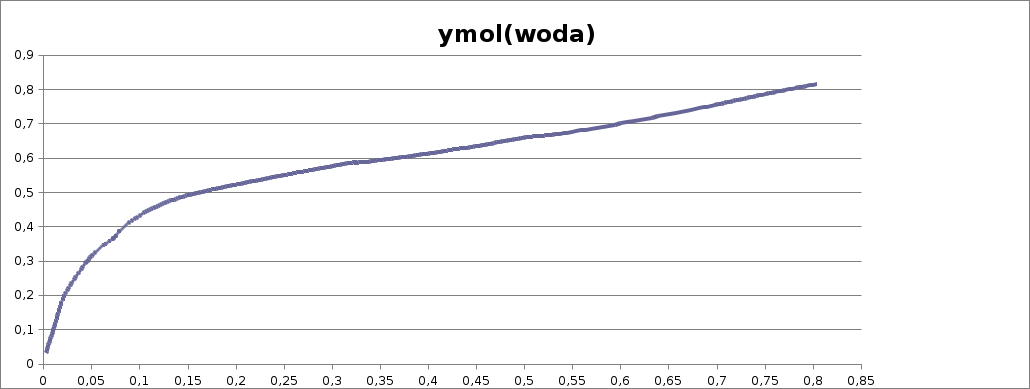

x mol(aceton)	ymol(woda)
0,0028	0,032
0,0144	0,135
0,0246	0,212
0,0519	0,318
0,0715	0,362
0,0871	0,406
0,126	0,468
0,172	0,505
0,21	0,527
0,255	0,552
0,284	0,567
0,321	0,586
0,324	0,586
0,345	0,591
0,405	0,614
0,43	0,626
0,449	0,633
0,506	0,661
0,545	0,673
0,663	0,733
0,735	0,776
0,804	0,815
