Overview

jał P=f(U)
jał I=f(U)
jał cos(fi)
jałowy
mom P=f(T)
mom cos(fi)
mom spr
moment
zw I=f(U)
zw P=f(U)
zw cos(fi)
zwarcie

---

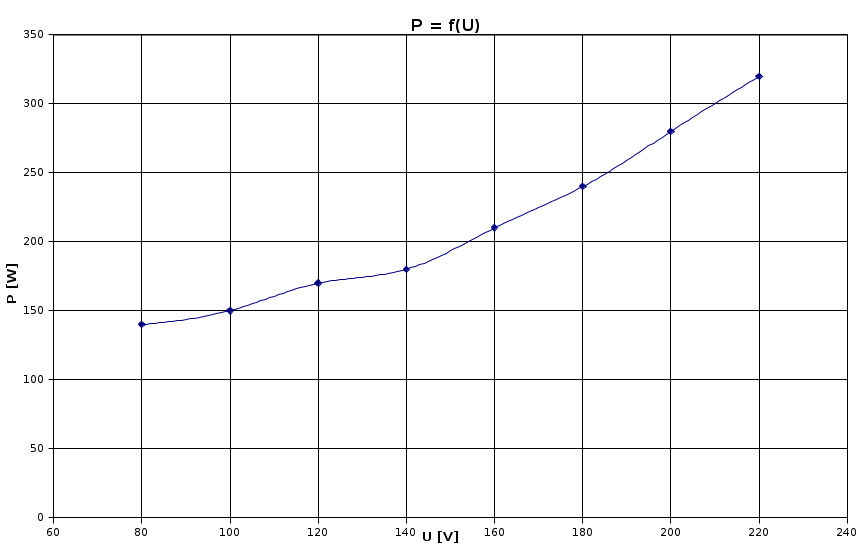

Sheet 1: jał P=f(U)

---

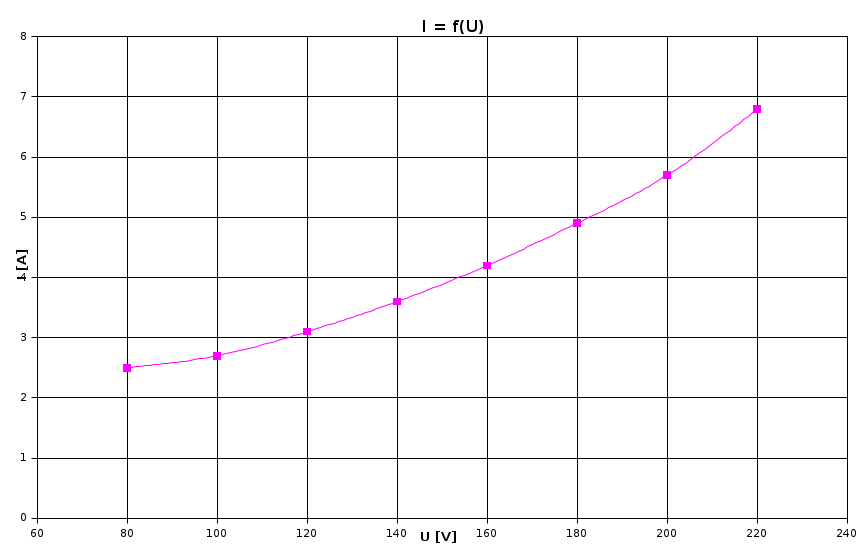

Sheet 2: jał I=f(U)

---

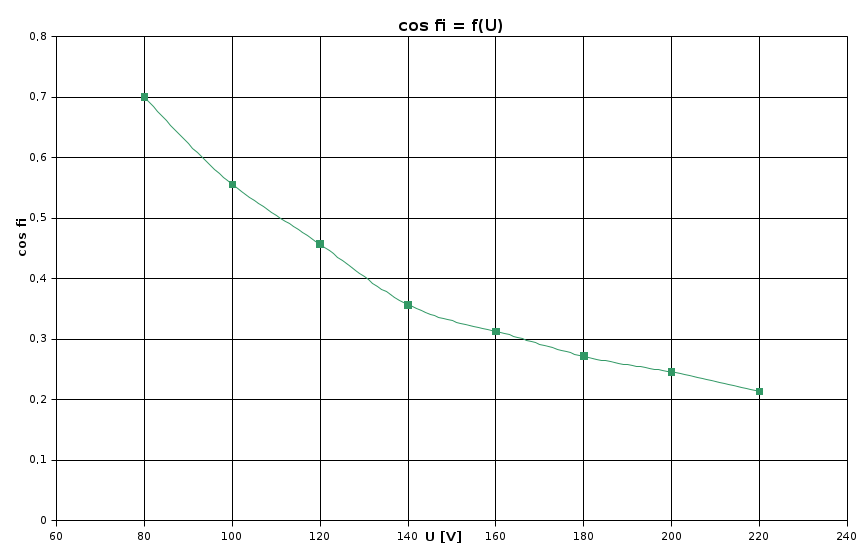

Sheet 3: jał cos(fi)

---

Sheet 4: jałowy

U2 [V]	P2 [W]	I2 [A]	cos fi
220	320	6,8	0,214
200	280	5,7	0,246
180	240	4,9	0,272
160	210	4,2	0,313
140	180	3,6	0,357
120	170	3,1	0,457
100	150	2,7	0,556
80	140	2,5	0,7

---

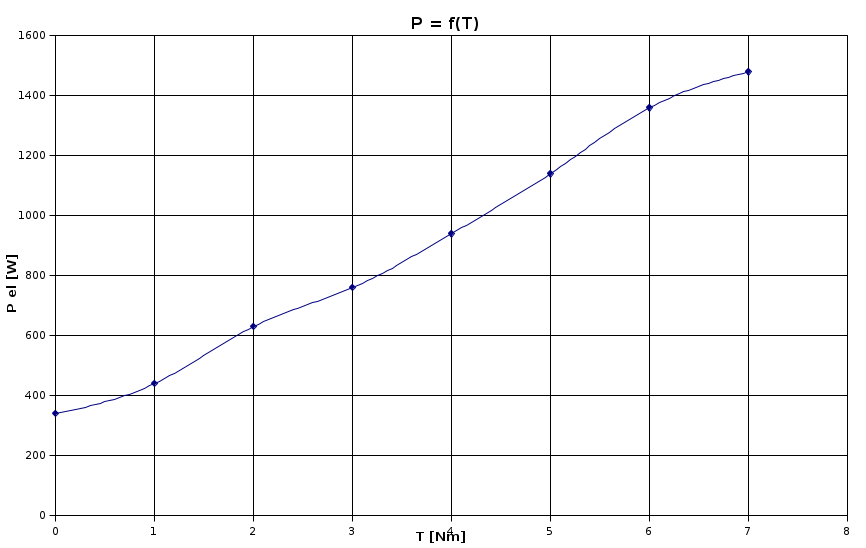

Sheet 5: mom P=f(T)

---

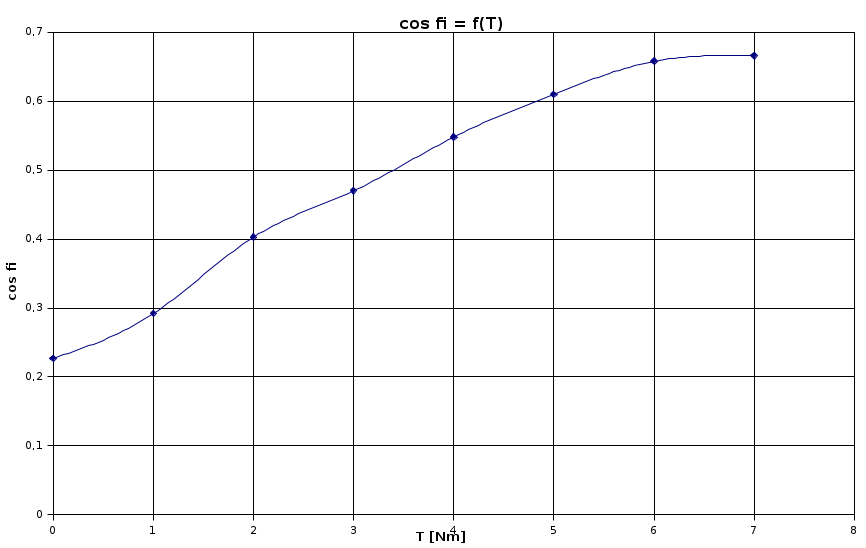

Sheet 6: mom cos(fi)

---

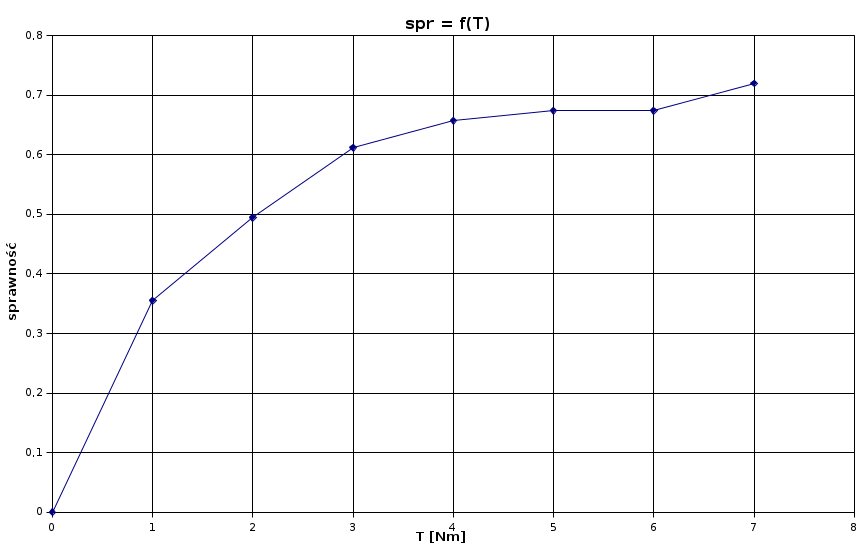

Sheet 7: mom spr

---

Sheet 8: moment

T [Nm]	n [obr/min]	Pel [W]	I2 [A]	cos fi	P [W]	h
0	1495	340	6,8	0,227	0	0
1	1491	440	6,85	0,292	156	0,355
2	1485	630	7,1	0,403	311	0,494
3	1481	760	7,35	0,47	465	0,612
4	1475	940	7,8	0,548	618	0,657
5	1467	1140	8,5	0,61	768	0,674
6	1459	1360	9,4	0,658	917	0,674
7	1453	1480	10,1	0,666	1065	0,72

---

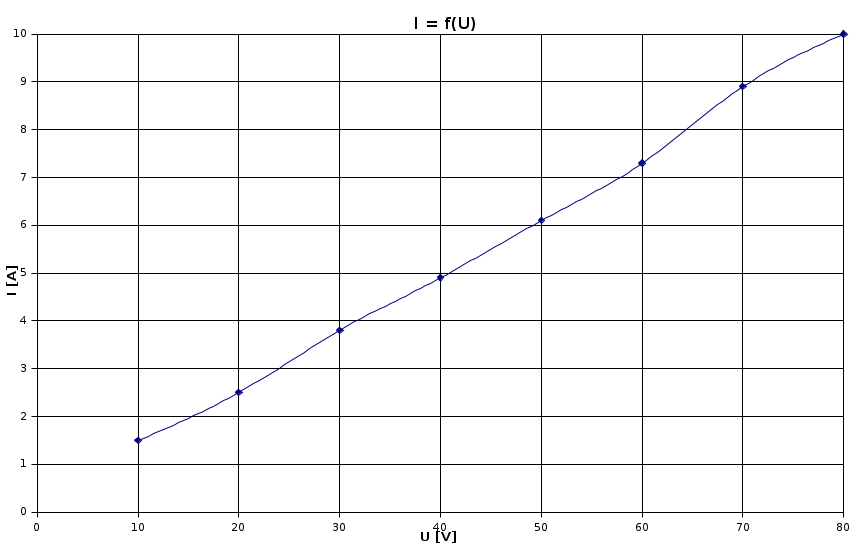

Sheet 9: zw I=f(U)

---

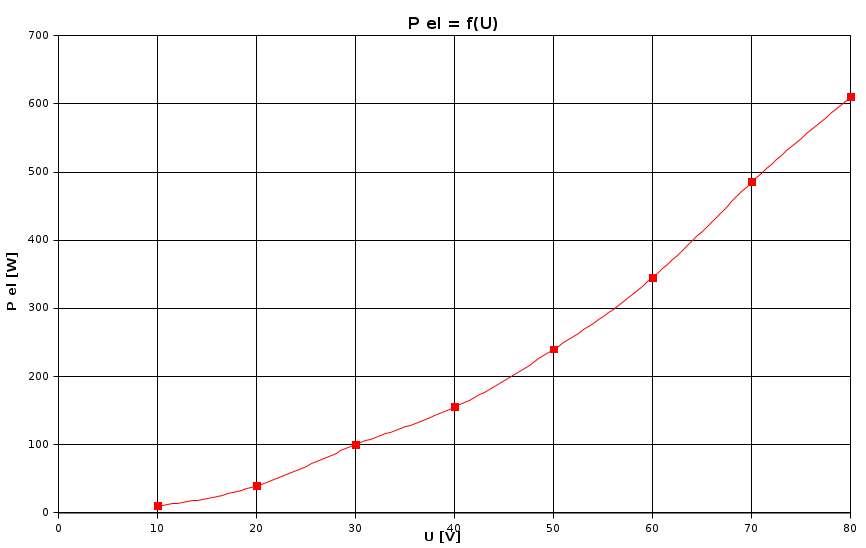

Sheet 10: zw P=f(U)

---

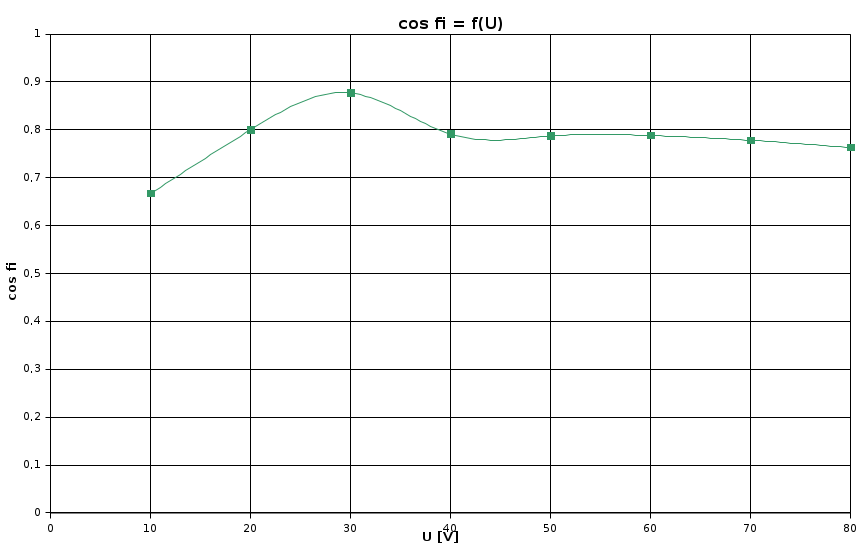

Sheet 11: zw cos(fi)

---

Sheet 12: zwarcie

U [V]	I2 [A]	Pel [W]	IG [A]	PG [W]	IP [A]	PP [W]	cosj
10	1,5	10	1,4	10	0,75	5	0,667
20	2,5	40	2,4	20	1,35	20	0,8
30	3,8	100	3,6	45	2,1	50	0,877
40	4,9	155	4,8	70	2,7	85	0,791
50	6,1	240	6	110	3,2	130	0,787
60	7,3	345	7,5	170	3,8	175	0,788
70	8,9	485	8,9	250	4,4	225	0,778
80	10	610	10	340	4,9	280	0,763
