U [V] | R [kΩ] | Rc = ponad 20 MΩ | ||
4 | 20,7 | |||
5 | 7,2 | |||

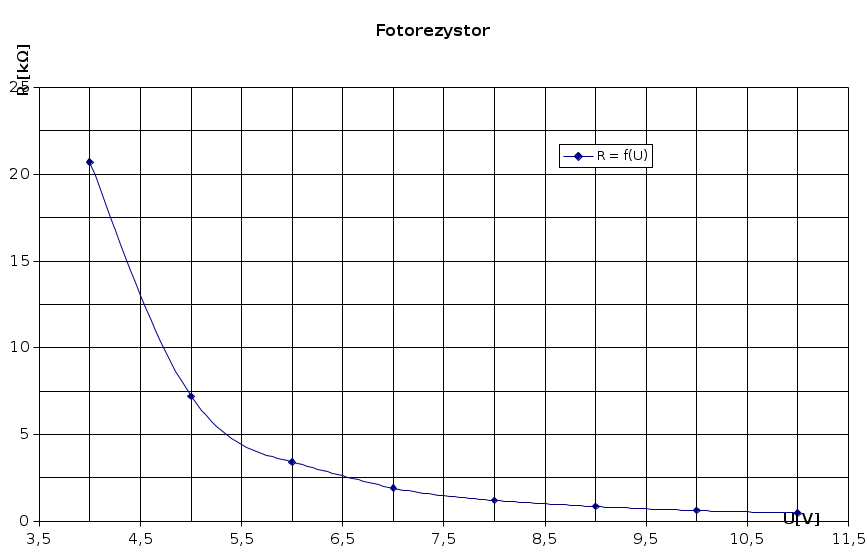

6 | 3,4 | R = f(U) | ||
7 | 1,905 | |||
8 | 1,195 | |||
9 | 0,843 | |||
10 | 0,608 | |||
11 | 0,47 |

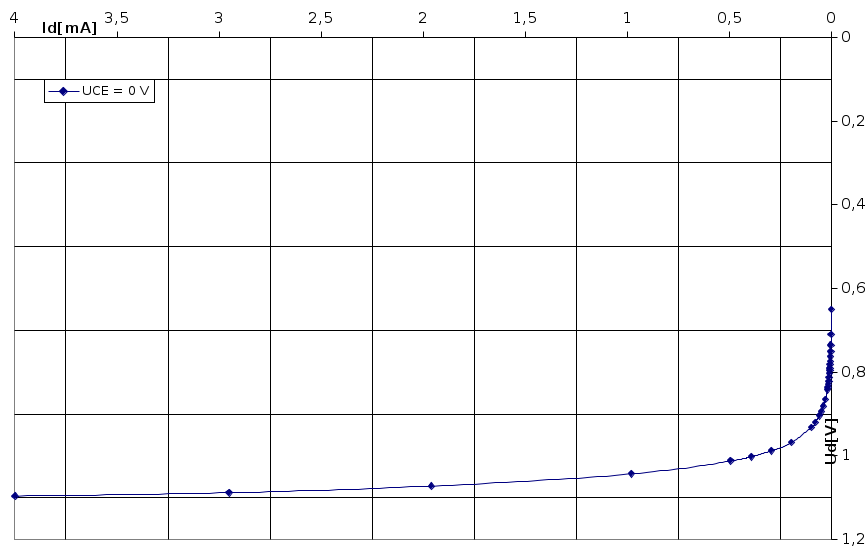

UD = f(ID) | |||||||||||||||||
UCE = 0 V | ID [μA] | ID [mA] | UD [V] | ||||||||||||||
1 | 0,001 | 0,65 | |||||||||||||||
2 | 0,002 | 0,71 | |||||||||||||||
3 | 0,003 | 0,735 | |||||||||||||||
4 | 0,004 | 0,751 | |||||||||||||||
5 | 0,005 | 0,763 | |||||||||||||||
6 | 0,006 | 0,774 | |||||||||||||||
6,8 | 0,0068 | 0,782 | |||||||||||||||
7,8 | 0,0078 | 0,79 | |||||||||||||||
8,75 | 0,00875 | 0,796 | |||||||||||||||
9,72 | 0,00972 | 0,803 | |||||||||||||||
11,7 | 0,0117 | 0,813 | |||||||||||||||
13,6 | 0,0136 | 0,822 | |||||||||||||||
15,6 | 0,0156 | 0,829 | |||||||||||||||
17,5 | 0,0175 | 0,836 | |||||||||||||||
19,5 | 0,0195 | 0,842 | |||||||||||||||
29,5 | 0,0295 | 0,865 | |||||||||||||||
39,4 | 0,0394 | 0,881 | |||||||||||||||
49,2 | 0,0492 | 0,895 | |||||||||||||||
59 | 0,059 | 0,904 | |||||||||||||||
78,8 | 0,0788 | 0,92 | |||||||||||||||
98,5 | 0,0985 | 0,932 | |||||||||||||||
196 | 0,196 | 0,968 | |||||||||||||||
294 | 0,294 | 0,988 | |||||||||||||||
392 | 0,392 | 1,002 | |||||||||||||||
493 | 0,493 | 1,012 | |||||||||||||||
980 | 0,98 | 1,043 | |||||||||||||||
1960 | 1,96 | 1,072 | |||||||||||||||
2950 | 2,95 | 1,088 | |||||||||||||||
3999 | 3,999 | 1,096 | |||||||||||||||
5170 | 5,17 | 1,105 | |||||||||||||||
6310 | 6,31 | 1,114 | |||||||||||||||
8550 | 8,55 | 1,129 | |||||||||||||||
9650 | 9,65 | 1,134 | |||||||||||||||
14930 | 14,93 | 1,155 | |||||||||||||||
19250 | 19,25 | 1,17 | |||||||||||||||

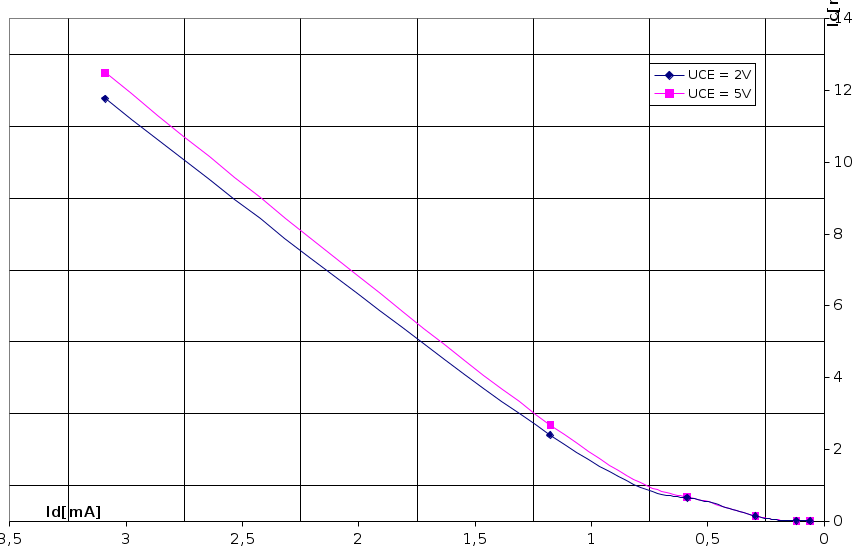

IC = f(ID) | |||||||||||||||||
UCE = 2V | ID [mA] | IC [mA] | UCE = 5V | ID [mA] | IC [mA] | ||||||||||||
0,06 | 0,0011 | 0,059 | 0,0014 | ||||||||||||||
0,1182 | 0,0116 | 0,1182 | 0,0122 | ||||||||||||||
0,294 | 0,1421 | 0,294 | 0,146 | ||||||||||||||
0,588 | 0,654 | 0,588 | 0,674 | ||||||||||||||
1,177 | 2,4 | 1,176 | 2,681 | ||||||||||||||
3,09 | 11,77 | 3,09 | 12,5 | ||||||||||||||
6,26 | 30,7 | 6,25 | 34,5 | ||||||||||||||

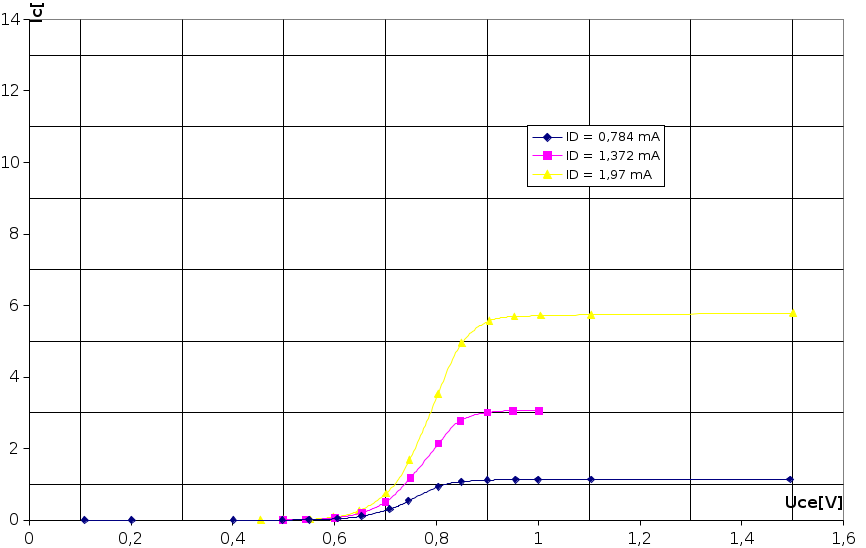

IC - f(UCE) | |||||||||||||||||
ID = 0,784 mA | UCE [V] | IC [mA] | ID = 1,372 mA | UCE [V] | IC [mA] | ID = 1,97 mA | UCE [V] | IC [mA] | |||||||||
0,109 | 0 | 0,498 | 0,003 | 0,455 | 0,001 | ||||||||||||
0,201 | 0 | 0,543 | 0,014 | 0,499 | 0,0045 | ||||||||||||
0,401 | 0 | 0,6 | 0,063 | 0,552 | 0,0231 | ||||||||||||
0,497 | 0,0026 | 0,653 | 0,208 | 0,598 | 0,0824 | ||||||||||||
0,55 | 0,0112 | 0,7 | 0,515 | 0,648 | 0,261 | ||||||||||||
0,606 | 0,0414 | 0,749 | 1,182 | 0,701 | 0,746 | ||||||||||||
0,653 | 0,1121 | 0,804 | 2,14 | 0,747 | 1,676 | ||||||||||||
0,708 | 0,307 | 0,847 | 2,78 | 0,803 | 3,53 | ||||||||||||
0,745 | 0,541 | 0,9 | 3,01 | 0,85 | 4,95 | ||||||||||||
0,804 | 0,936 | 0,95 | 3,06 | 0,904 | 5,57 | ||||||||||||
0,849 | 1,075 | 1,002 | 3,06 | 0,953 | 5,69 | ||||||||||||
0,9 | 1,119 | 1,005 | 5,72 | ||||||||||||||
0,956 | 1,128 | 1,104 | 5,74 | ||||||||||||||
1 | 1,13 | 1,501 | 5,79 | ||||||||||||||
1,104 | 1,132 | ||||||||||||||||
1,495 | 1,141 |
