skalowanie deektora	detektora
	Ps=-60dB				Ps=-50dB				Ps=-40dB
f [MHz]	P1 [dB]	P2 [dB]		f [MHz]	P1 [dB]	P2 [dB]		f [MHz]	P1 [dB]	P2 [dB]
1200	-66,5	-40,3		1200	-57,5	-31,2		1200	-47,6	-26
1210	-66,5	-39,5		1210	-57,3	-30,8		1210	-47,4	-25,5
1220	-67	-38,5		1220	-57	-30,2		1220	-47,7	-25,4
1230	-67	-37,5		1230	-56,9	-29,8		1230	-47	-25
1240	-66,8	-37		1240	-56,5	-28,8		1240	-46,6	-24,6
1250	-66,5	-36,3		1250	-56,3	-27		1250	-46,4	-24,2
1260	-66,2	-35,2		1260	-56,1	-28,2		1260	-46,2	-23,8
1270	-66	-34,2		1270	-56	-28		1270	-46	-23,4
1280	-65,9	-33,5		1280	-55,9	-21,2		1280	-45,9	-22,8
1290	-65,8	-33		1290	-55,7	-20,6		1290	-45,8	-22,2
1300	-65,5	-32,1		1300	-55,5	-20		1300	-45,6	-21,6
1310	-65,4	-31		1310	-55,3	-19,4		1310	-45,4	-20,8
1320	-65,2	-30,2		1320	-55,2	-18,6		1320	-45,3	-21,8
1330	-65,2	-30,1		1330	-55,2	-18,5		1330	-45,3	-19
1340	-65,4	-31		1340	-55,4	-29		1340	-45,5	-19
1350	-65,5	-32		1350	-55,4	-20		1350	-45,5	-20,1
1360	-65,4	-33,6		1360	-55,3	-27		1360	-45,5	-21,8
1370	-65,3	-35,5		1370	-55,2	-28,8		1370	-45,4	-24
1380	-65,2	-38		1380	-55,2	-30,7		1380	-45,3	-25,5
1390	-65,3	-40,2		1390	-55,4	-32,4		1390	-45,4	-26,8
1400	-65,5	-42,2		1400	-55,5	-34		1400	-45,6	-28,5
		Ps=-50dB wejściowa							Ps=-50dBwyjściowa							Ps=-40dB

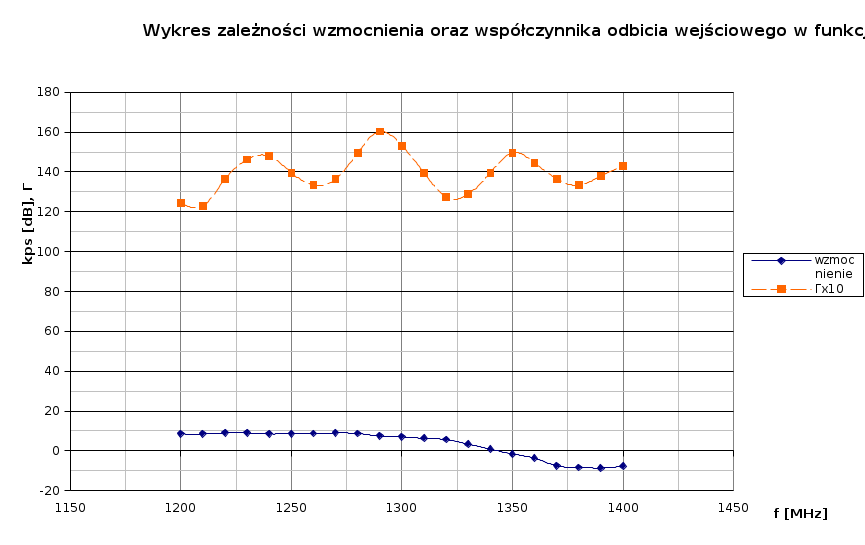

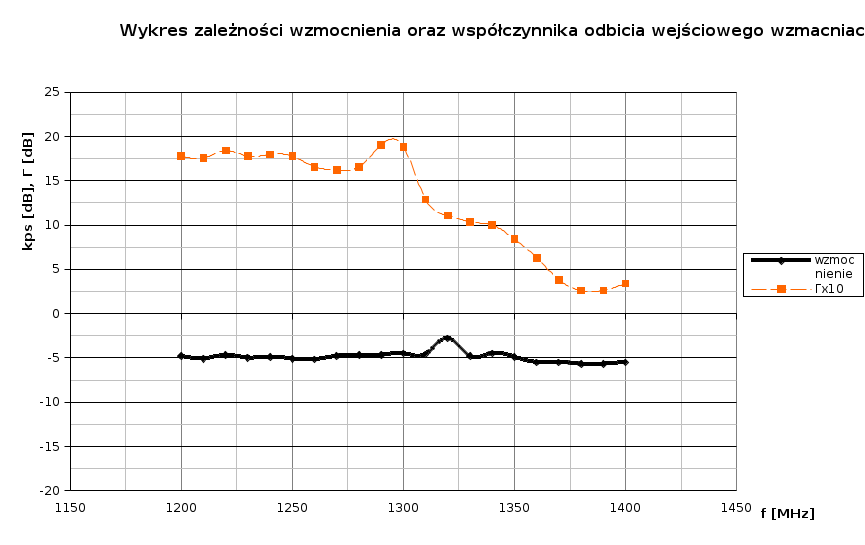

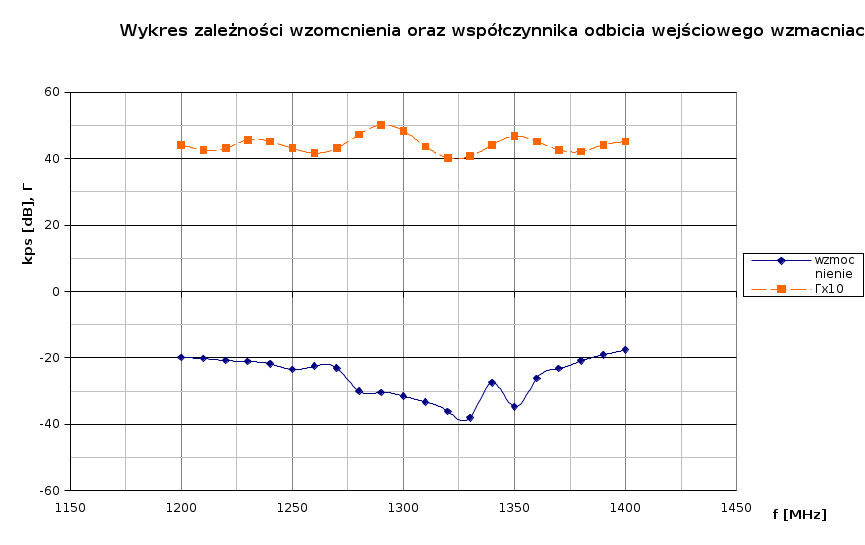

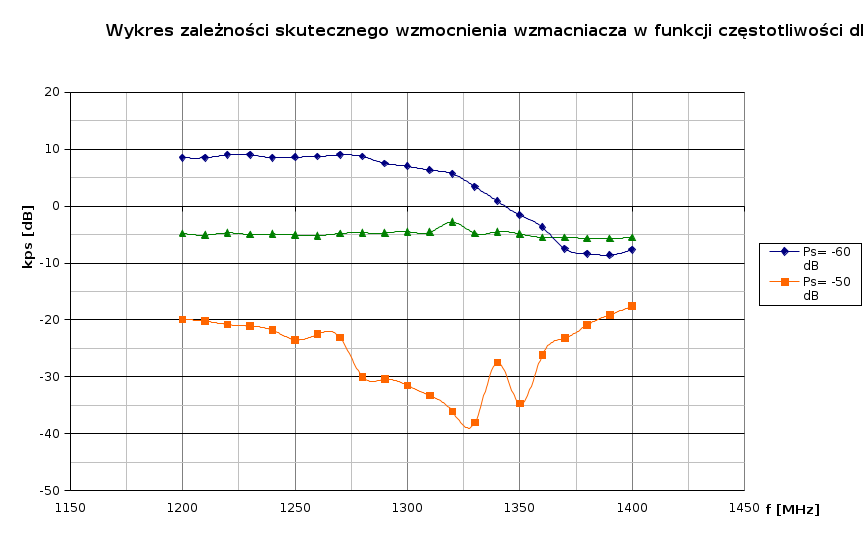

f [MHz]	P1 [dB]	P2 [dB]	kps [dB]	Г	Г x10		f [MHz]	P1 [dB]	P2 [dB]	kps [dB]	Г	Гx10		f [MHz]	P1 [dB]	P2 [dB]	kps [dB]	Г	Гx10
1200	-44,6	-49	8,5	12,45	124,451461177139		1200	-44,6	-51,1	-19,9	4,42	44,1570447353312		1200	-42,6	-30,8	-4,8	1,78	17,7827941003892
1210	-44,7	-48,8	8,5	12,30	123,026877081238		1210	-44,7	-51	-20,2	4,27	42,6579518801592		1210	-42,5	-30,6	-5,1	1,76	17,5792361395869
1220	-44,3	-48	9	13,65	136,458313658893		1220	-44,3	-51	-20,8	4,32	43,1519076827765		1220	-42,4	-30,1	-4,7	1,84	18,4077200146896
1230	-43,7	-47,9	9	14,62	146,217717445672		1230	-43,7	-50,9	-21,1	4,57	45,7088189614875		1230	-42	-30	-5	1,78	17,7827941003892
1240	-43,4	-48	8,5	14,79	147,910838816821		1240	-43,4	-50,6	-21,8	4,52	45,1855944374922		1240	-41,5	-29,5	-4,9	1,80	17,9887091512879
1250	-43,6	-47,7	8,59999999999999	13,96	139,636836105594		1250	-43,6	-50,5	-23,5	4,32	43,1519076827765		1250	-41,4	-29,3	-5,1	1,78	17,7827941003892
1260	-43,7	-47,4	8,7	13,34	133,352143216332		1260	-43,7	-50,7	-22,5	4,17	41,6869383470335		1260	-41,8	-29	-5,2	1,66	16,5958690743756
1270	-43,3	-47	9	13,65	136,458313658893		1270	-43,3	-51,1	-23,1	4,32	43,1519076827765		1270	-41,8	-28,2	-4,8	1,62	16,2181009735893
1280	-42,4	-47,2	8,7	14,96	149,623565609443		1280	-42,4	-51,2	-30	4,73	47,3151258961481		1280	-41,5	-27,5	-4,7	1,66	16,5958690743756
1290	-41,7	-48,2	7,5	16,03	160,324539069004		1290	-41,7	-51	-30,4	5,01	50,1187233627272		1290	-40,2	-26,9	-4,7	1,91	19,0546071796325
1300	-41,8	-48,5	7	15,31	153,108746168203		1300	-41,8	-51,5	-31,5	4,84	48,41723675841		1300	-40,1	-26,1	-4,5	1,88	18,836490894898
1310	-42,5	-49	6,3	13,96	139,636836105594		1310	-42,5	-52,7	-33,3	4,37	43,6515832240166		1310	-43,2	-25,4	-4,6	1,29	12,8824955169313
1320	-43,1	-49,5	5,7	12,74	127,350308101666		1320	-43,1	-54,7	-36,1	4,03	40,2717034325459		1320	-44,4	-24,6	-2,8	1,11	11,091748152624
1330	-43	-51,8	3,40000000000001	12,88	128,824955169313		1330	-43	-56,5	-38	4,07	40,7380277804113		1330	-45	-23,8	-4,8	1,04	10,3514216667934
1340	-42,5	-54,5	0,899999999999999	13,96	139,636836105594		1340	-42,5	-56,5	-27,5	4,42	44,1570447353312		1340	-45,5	-23,5	-4,5	1,00	10
1350	-42	-57	-1,6	14,96	149,623565609443		1350	-42	-54,7	-34,7	4,68	46,7735141287198		1350	-47	-25	-4,9	0,84	8,41395141645195
1360	-42,2	-59	-3,7	14,45	144,543977074593		1360	-42,2	-53,2	-26,2	4,52	45,1855944374922		1360	-49,5	-27,3	-5,5	0,63	6,30957344480193
1370	-42,6	-62,7	-7,5	13,65	136,458313658892		1370	-42,6	-52	-23,2	4,27	42,6579518801593		1370	-53,8	-29,5	-5,5	0,38	3,80189396320561
1380	-42,7	-63,6	-8,4	13,34	133,352143216332		1380	-42,7	-51,6	-20,9	4,22	42,1696503428582		1380	-57	-31,2	-5,7	0,26	2,60015956316527
1390	-42,5	-64	-8,6	13,80	138,038426460288		1390	-42,5	-51,5	-19,1	4,42	44,1570447353312		1390	-57	-32,5	-5,7	0,26	2,63026799189538
1400	-42,4	-63,2	-7,7	14,29	142,88939585111		1400	-42,4	-51,6	-17,6	4,52	45,1855944374922		1400	-55	-34	-5,5	0,34	3,38844156139203

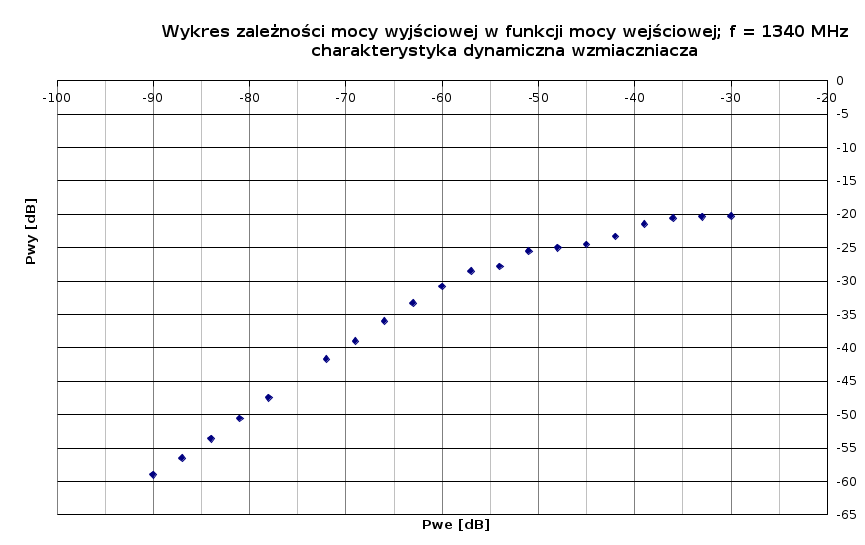

pomiar ch-ki dynamicznej wzmacniacza na f=1340MHz
Pwe	dB	-90	-87	-84	-81	-78	-72	-69	-66	-63	-60	-57	-54	-51	-48	-45	-42	-39	-36	-33	-30
Pwy	dB	-59	-56,5	-53,6	-50,6	-47,5	-41,7	-39	-36	-33,3	-30,8	-28,5	-27,8	-25,5	-25	-24,5	-23,3	-21,5	-20,6	-20,4	-20,3
