Overview

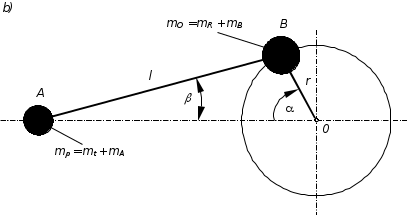

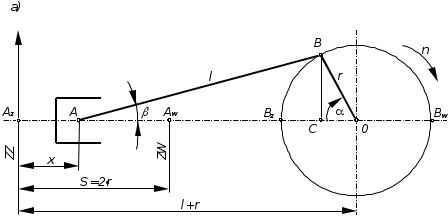

RYSUNKI
WZORY
ZADANIE
OBLICZENIA

---

Sheet 1: RYSUNKI

---

Sheet 2: WZORY

WZORY UŻYTE DO OBLICZEŃ

1. Skok tłoka:

2. Prędkość kątowa korby:

3. Droga tłoka (wodzika:)

4. Prędkość tłoka (wodzika):

5. Przyspieszenie tłoka (wodzika):

6. Siła masowa (bezwładności) tłoka:

7. Siła masowa (odśrodkowa) korby:

8. Siła bezwładności masy skupionej w pkt. A:

9. Siła odśrodkowa masy skupionej w pkt. B:

---

Sheet 3: ZADANIE

---

Sheet 4: OBLICZENIA

PARAMETRY MECHANIZMU KORBOWEGO

1. WIELKOŚCI WEJŚCIOWE

1.1. WIELKOŚCI KINEMATYCZNE i GEOMETRYCZNE

Prędkość obrotowa korby n [obr/min]

1500

Promień korby r [mm]

200

Długość korbowodu l [mm]

800

Kąt obrotu korby a [o]

60

1.2. WIELKOŚCI DYNAMICZNE

Masa kompletnego tłoka mt [kg]

z pierścieniami i sworzniem

0,5

Masa korbowodu mk [kg]

0,6

Niezrównoważona masa korby mR [kg]

Jest to masa czopa i zredukowana masa ramion korby na promień korby określana w specjalny sposób. Do obliczeń wstępnych określić w przybliżeniu (doświadczalnie)

0,7

2. OBLICZENIA

2.1. OBLICZENIE WIELKOŚCI GEOMETRYCZNYCH I KINEMATYCZNYCH

Skok tłoka (wodzika) S [mm]

400

Prędkość kątowa korby w [1/s]

157,1

Droga tłoka (wodzika) x [mm]

118,8

Prędkość tłoka (wodzika) n [m/s]

30,61

Przyspieszenie tłoka (wodzika) a [m/s2]

1850,55

2.2. OBLICZENIE SIŁ MASOWYCH (BEZWŁADNOŚCI)

Siła masowa (bezwładności) tłoka Ft [kN]

0,925

Siła masowa (odśrodkowa) korby FR [kN]

3,454

Siła bezwładności masy skupionej w pkt. A Fp [kN]

Jest to siła bezwładności mas będących w ruchu postępowo-zwrotnym przyłożonych w punkcie A (w tym przypadku masa tłoka i 25% masy korbowodu)

1,203

Siła odśrodkowa masy skupionej w pkt. B Fo [kN]

Jest to siła odśrodkowa mas znajdujących się w ruchu obrotowym przyłożonych w punkcie B (w tym przypadku masa korby i 75% masy korbowodu)

5,675
