Mechanizm korbowy


Overview

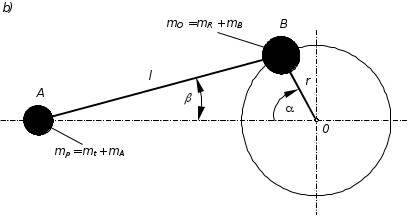

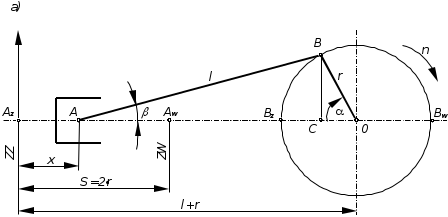

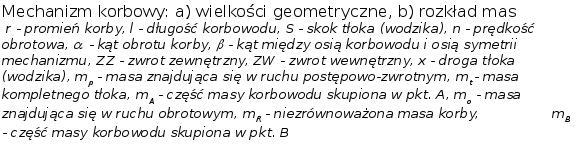

RYSUNKI
WZORY

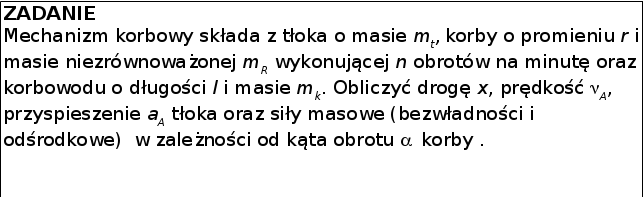

ZADANIE
OBLICZENIA


Sheet 1: RYSUNKI




Sheet 2: WZORY

WZORY UŻYTE DO OBLICZEŃ








1. Skok tłoka:








2. Prędkość kątowa korby:








3. Droga tłoka (wodzika:)








4. Prędkość tłoka (wodzika):








5. Przyspieszenie tłoka (wodzika):








6. Siła masowa (bezwładności) tłoka:








7. Siła masowa (odśrodkowa) korby:








8. Siła bezwładności masy skupionej w pkt. A:








9. Siła odśrodkowa masy skupionej w pkt. B:
































































































































































































































































































































































































































































































































































































































































Sheet 3: ZADANIE



Sheet 4: OBLICZENIA

PARAMETRY MECHANIZMU KORBOWEGO

















1. WIELKOŚCI WEJŚCIOWE



















1.1. WIELKOŚCI KINEMATYCZNE i GEOMETRYCZNE












Prędkość obrotowa korby n [obr/min] 1500







Promień korby r [mm] 200







Długość korbowodu l [mm] 800







Kąt obrotu korby α [o] 60



















1.2. WIELKOŚCI DYNAMICZNE







Masa kompletnego tłoka mt [kg]

z pierścieniami i sworzniem
0,5







Masa korbowodu mk [kg] 0,6







Niezrównoważona masa korby mR [kg]

Jest to masa czopa i zredukowana masa ramion korby na promień korby określana w specjalny sposób. Do obliczeń wstępnych określić w przybliżeniu (doświadczalnie)
0,7



















2. OBLICZENIA

















2.1. OBLICZENIE WIELKOŚCI GEOMETRYCZNYCH I KINEMATYCZNYCH




Skok tłoka (wodzika) S [mm] 400






Prędkość kątowa korby w [1/s] 157,1






Droga tłoka (wodzika) x [mm] 118,8






Prędkość tłoka (wodzika) n [m/s] 30,61






Przyspieszenie tłoka (wodzika) a [m/s2] 1850,55



















2.2. OBLICZENIE SIŁ MASOWYCH (BEZWŁADNOŚCI)











Siła masowa (bezwładności) tłoka Ft [kN] 0,925






Siła masowa (odśrodkowa) korby FR [kN] 3,454






Siła bezwładności masy skupionej w pkt. A Fp [kN]


Jest to siła bezwładności mas będących w ruchu postępowo-zwrotnym przyłożonych w punkcie A (w tym przypadku masa tłoka i 25% masy korbowodu)
1,203






Siła odśrodkowa masy skupionej w pkt. B Fo [kN]


Jest to siła odśrodkowa mas znajdujących się w ruchu obrotowym przyłożonych w punkcie B (w tym przypadku masa korby i 75% masy korbowodu)
5,675
