Overview

Dziełak
Kądzior
Mój
OSIADANIE.
NAPRĘŻENIA

Sheet 1: Dziełak

		*OSIADANIE STOPY FUNDAMENTOWEJ*

			Wstawić dane w takim kolorze


			*DANE:*				*poziom:*	0	*-3,8*	*-5,9*	*-8,7*	-	[m]
								-	Pd	Nm	Gp "C''	Gp "C''
			B=	1,50	[m]			-	Jd=0,2	Jl=0,5	Jl=0,6	Jl=0,4	[--]
			L=	2,00	[m]		Mo=	-	25,00	10,00	13,00	-	[MPa]
			D=t=	2,00	[m]		b=	-	0,80	0,80	0,80	-	[--]
			P=	850,00	[kN]		g=	-	21,00	15,00	19,00	-	[kN/m2]
			l=	*1,00*	[--]		M=	-	*31,25*	*12,50*	*16,25*	-	[MPa]
			Q=	*283,33*	[kN/m2]
			Z<	*0,75*	[m]	>	hi=		*0,450*	*0,525*	*0,700*	-	[m]
			L:B=	*1,33*	[--]

Rodzaje gruntów			t	Z	dzg	Z/B	hs	dzs	dzd	dzs	dzd	hi	Si"	Si'	Si
parametry			[m]	[m]	[kPa]	-	-	[kPa]	[kPa]	[kPa]	[kPa]	[m]	[m]	[m]	[m]
			2,000	0,000	42,000	0,000	1,000	42,000	241,333
Pd	Jd=0,2		2,000	0,000	42,000	0,000	1,000	42,000	241,333	39,008	201,826	0,450	0,00056	0,00363	0,00419
			2,450	0,450	51,450	0,300	0,700	36,015	162,318	39,008	201,826	0,450	0,00056	0,00363	0,00419
Mo=	25,0	[MPa]	2,450	0,450	51,450	0,300	0,700	36,015	162,318	33,233	136,768	0,450	0,00048	0,00246	0,00294
			2,900	0,900	60,900	0,600	0,500	30,450	111,217	33,233	136,768	0,450	0,00048	0,00246	0,00294
b=	0,8		2,900	0,900	60,900	0,600	0,500	30,450	111,217	27,536	92,880	0,450	0,00040	0,00167	0,00207
			3,350	1,350	70,350	0,900	0,350	24,623	74,544	27,536	92,880	0,450	0,00040	0,00167	0,00207
g=	21,0	[kN/m2]	3,350	1,350	70,350	0,900	0,350	24,623	74,544	23,084	64,749	0,450	0,00033	0,00117	0,00150
			3,800	1,800	79,800	1,200	0,270	21,546	54,954	23,084	64,749	0,450	0,00033	0,00117	0,00150
M=	31,3	[MPa]	3,800	1,800	79,800	1,200	0,270	21,546	54,954	16,612	47,138	0,525	0,00070	0,00247	0,00317
Nm	Jl=0,5		4,325	2,325	64,875	1,550	0,180	11,678	39,323	16,612	47,138	0,525	0,00070	0,00247	0,00317
Mo=	10,0	[MPa]	4,325	2,325	64,875	1,550	0,180	11,678	39,323	10,568	33,349	0,525	0,00044	0,00175	0,00219
			4,850	2,850	72,750	1,900	0,130	9,458	27,376	10,568	33,349	0,525	0,00044	0,00175	0,00219
b=	0,8		4,850	2,850	72,750	1,900	0,130	9,458	27,376	8,760	23,823	0,525	0,00037	0,00125	0,00162
			5,375	3,375	80,625	2,250	0,100	8,063	20,271	8,760	23,823	0,525	0,00037	0,00125	0,00162
g=	15,0	[kN/m2]	5,375	3,375	80,625	2,250	0,100	8,063	20,271	7,439	17,637	0,525	0,00031	0,00093	0,00124
			5,900	3,900	88,500	2,600	0,077	6,815	15,002	7,439	17,637	0,525	0,00031	0,00093	0,00124
M=	12,5	[MPa]	5,900	3,900	88,500	2,600	0,077	6,815	15,002	7,169	12,239	0,700	0,00031	0,00066	0,00097
Gp "C''	Jl=0,6		6,600	4,600	125,400	3,067	0,060	7,524	9,476	7,169	12,239	0,700	0,00031	0,00066	0,00097
Mo=	13,0	[MPa]	6,600	4,600	125,400	3,067	0,060	7,524	9,476	7,230	8,354	0,700	0,00031	0,00045	0,00076
			7,300	5,300	138,700	3,533	0,050	6,935	7,232	7,230	8,354	0,700	0,00031	0,00045	0,00076
b=	0,8		7,300	5,300	138,700	3,533	0,050	6,935	7,232	6,508	6,243	0,700	0,00028	0,00034	0,00062
			8,000	6,000	152,000	4,000	0,040	6,080	5,253	6,508	6,243	0,700	0,00028	0,00034	0,00062
g=	19,0	[kN/m2]	8,000	6,000	152,000	4,000	0,040	6,080	5,253	5,520	4,397	0,700	0,00024	0,00030	0,00053
			8,700	6,700	165,300	4,467	0,030	4,959	3,541	5,520	4,397	0,700	0,00024	0,00030	0,00053
M=	16,3	[MPa]	8,700	6,700	165,300	4,467	0,030	4,959	3,541					S=	0,0218
Gp "C''	Jl=0,4													S=	0,0218

												S=	2,18	cm
												S=	2,18	cm




																t	dzg	dzs	dzd
																0,0	0,000	0,000
																2,000	-42,000	-42,000	241,333
																2,450	-51,450	-36,015	162,318
																2,900	-60,900	-30,450	111,217
																3,350	-70,350	-24,623	74,544
																3,800	-79,800	-21,546	54,954
																4,325	-64,875	-11,678	39,323
																4,850	-72,750	-9,458	27,376
																5,375	-80,625	-8,063	20,271
																5,900	-88,500	-6,815	15,002
																6,600	-125,400	-7,524	9,476
																7,300	-138,700	-6,935	7,232
																8,000	-152,000	-6,080	5,253
																8,700	-165,300	-4,959	3,541

Sheet 2: Kądzior

			*Marcin Makuszewski*

		*OSIADANIE STOPY FUNDAMENTOWEJ*

			Wstawić dane w takim kolorze


			*DANE:*				*poziom:*	0	*-5,0*	*-8,0*	*-10,3*	-	[m]
								-	Pf	Gp "C''	Nm	Pf
			B=	1,80	[m]			-	Jd=0,3	Jl=0,6	Jl=0,6	Jd=0,3	[--]
			L=	2,50	[m]		Mo=	-	70,00	13,00	10,00	-	[MPa]
			D=t=	2,00	[m]		b=	-	0,90	0,80	0,80	-	[--]
			P=	800,00	[kN]		g=	-	18,00	19,00	15,00	-	[kN/m2]
			l=	*1,00*	[--]		M=	-	*77,78*	*16,25*	*12,50*	-	[MPa]
			Q=	*177,78*	[kN/m2]
			Z<	*0,90*	[m]	>	hi=		*0,750*	*0,750*	*0,575*	-	[m]
			L:B=	*1,39*	[--]

Rodzaje gruntów			t	Z	dzg	Z/B	hs	dzs	dzd	dzs	dzd	hi	Si"	Si'	Si
parametry			[m]	[m]	[kPa]	-	-	[kPa]	[kPa]	[kPa]	[kPa]	[m]	[m]	[m]	[m]
			2,000	0,000	36,000	0,000	1,000	36,000	141,778
pp ''C''	Jd=0,3		2,000	0,000	36,000	0,000	1,000	36,000	141,778	34,088	112,579	0,750	0,00033	0,00121	0,00153
			2,750	0,750	49,500	0,417	0,650	32,175	83,381	34,088	112,579	0,750	0,00033	0,00121	0,00153
Mo=	70,0	[MPa]	2,750	0,750	49,500	0,417	0,650	32,175	83,381	28,688	64,646	0,750	0,00028	0,00069	0,00097
			3,500	1,500	63,000	0,833	0,400	25,200	45,911	28,688	64,646	0,750	0,00028	0,00069	0,00097
b=	0,9		3,500	1,500	63,000	0,833	0,400	25,200	45,911	23,310	37,134	0,750	0,00022	0,00040	0,00062
			4,250	2,250	76,500	1,250	0,280	21,420	28,358	23,310	37,134	0,750	0,00022	0,00040	0,00062
g=	18,0	[kN/m2]	4,250	2,250	76,500	1,250	0,280	21,420	28,358	18,360	21,640	0,750	0,00018	0,00023	0,00041
			5,000	3,000	90,000	1,667	0,170	15,300	14,922	18,360	21,640	0,750	0,00018	0,00023	0,00041
M=	77,8	[MPa]	5,000	3,000	90,000	1,667	0,170	15,300	14,922	14,205	11,573	0,750	0,00066	0,00067	0,00132
Pp	Jl=0,6		5,750	3,750	109,250	2,083	0,120	13,110	8,223	14,205	11,573	0,750	0,00066	0,00067	0,00132
Mo=	13,0	[MPa]	5,750	3,750	109,250	2,083	0,120	13,110	8,223	12,421	6,690	0,750	0,00057	0,00039	0,00096
			6,500	4,500	123,500	2,500	0,095	11,733	5,156	12,421	6,690	0,750	0,00057	0,00039	0,00096
b=	0,8		6,500	4,500	123,500	2,500	0,095	11,733	5,156	9,999	3,779	0,750	0,00046	0,00022	0,00068
			7,250	5,250	137,750	2,917	0,060	8,265	2,402	9,999	3,779	0,750	0,00046	0,00022	0,00068
g=	19,0	[kN/m2]	7,250	5,250	137,750	2,917	0,060	8,265	2,402	7,933	1,845	0,750	0,00037	0,00011	0,00047
			8,000	6,000	152,000	3,333	0,050	7,600	1,289	7,933	1,845	0,750	0,00037	0,00011	0,00047
M=	16,3	[MPa]	8,000	6,000	152,000	3,333	0,050	7,600	1,289	6,373	1,628	0,575	0,00029	0,00009	0,00039
Nm	Jl=0,6		8,575	6,575	128,625	3,653	0,040	5,145	1,966	6,373	1,628	0,575	0,00029	0,00009	0,00039
Mo=	10,0	[MPa]	8,575	6,575	128,625	3,653	0,040	5,145	1,966	4,631	1,591	0,575	0,00021	0,00009	0,00030
			9,150	7,150	137,250	3,972	0,030	4,118	1,216	4,631	1,591	0,575	0,00021	0,00009	0,00030
b=	0,8		9,150	7,150	137,250	3,972	0,030	4,118	1,216	3,882	1,007	0,575	0,00018	0,00006	0,00024
			9,725	7,725	145,875	4,292	0,025	3,647	0,798	3,882	1,007	0,575	0,00018	0,00006	0,00024
g=	15,0	[kN/m2]	9,725	7,725	145,875	4,292	0,025	3,647	0,798	3,446	0,643	0,575	0,00016	0,00020	0,00036
			10,300	8,300	154,500	4,611	0,021	3,245	0,489	3,446	0,643	0,575	0,00016	0,00020	0,00036
M=	12,5	[MPa]	10,300	8,300	154,500	4,611	0,021	3,245	0,489					S=	0,0083
Gp "C''	Jd=0,3													S=	0,0083

												S=	0,83	cm
												S=	0,83	cm

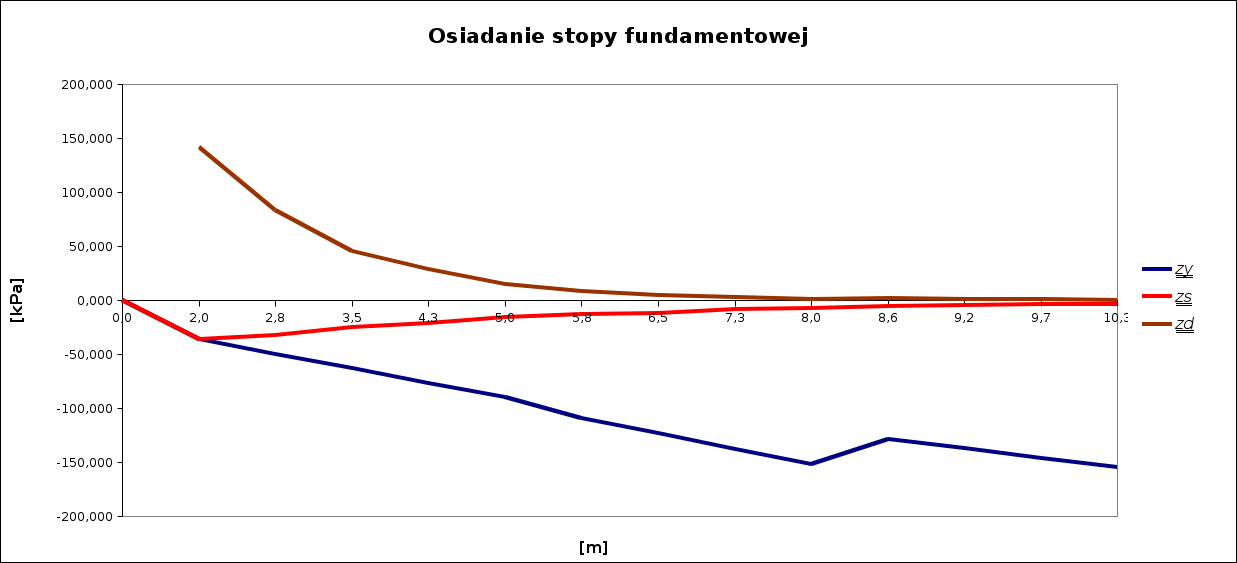

																t	dzg	dzs	dzd
																0,0	0,000	0,000
																2,000	-36,000	-36,000	141,778
																2,750	-49,500	-32,175	83,381
																3,500	-63,000	-25,200	45,911
																4,250	-76,500	-21,420	28,358
																5,000	-90,000	-15,300	14,922
																5,750	-109,250	-13,110	8,223
																6,500	-123,500	-11,733	5,156
																7,250	-137,750	-8,265	2,402
																8,000	-152,000	-7,600	1,289
																8,575	-128,625	-5,145	1,966
																9,150	-137,250	-4,118	1,216
																9,725	-145,875	-3,647	0,798
																10,300	-154,500	-3,245	0,489

Sheet 3: Mój

		Dariusz Koćmierowski
		*Osiadanie stopy fundamentowej*
			*DANE:*				*poziom: H*	0	*-3,8*	*-5,5*	*-10,2*	-	[m]
								-	Pr	Nm	Nm	Gp "B''
			B=	2,00	[m]			-	Jd=0,3	Jl=0,4	Jl=0,6	Jl=0,3	[--]
			L=	2,30	[m]		Mo=	-	25,00	16,00	16,00	-	[MPa]
			D=t=	2,00	[m]		β=	-	0,90	0,60	0,60	-	[--]
			P=	1450,00	[kN]		γ=	-	17,50	15,00	15,00	-	[kN/m2]
			λ=	*1,00*	[--]		M=Mo/β=	-	*27,78*	*26,67*	*26,67*	-	[MPa]
			*Q=P/BL=**	*315,22*	[kN/m2]
			Z<	*1,00*	[m]	>	hi=(H+β)/4=		*0,450*	*0,425*	*1,175*	-	[m]
			L:B=	*1,15*	[--]
Rodzaje gruntów			t	Z	σzγ=γ*t	Z/B	ηs	σzs=σzγ*ηs	σzd=(Q*ηs)/σzs	σzs	σzd	hi	Si"=λ(σzshi)/Mi	Si"=(σzd*hi)/M0i	Si=Si''+Si'
parametry			[m]	[m]	[kPa]	-	-	[kPa]	[kPa]	[kPa]	[kPa]	[m]	[m]	[m]	[m]
			2,000	0,000	35,000	0,000	1,000	35,000	280,217
Pr	Jd=0,3		2,000	0,000	35,000	0,000	1,000	35,000	280,217	36,151	258,578	0,450	0,00059	0,00465	0,00524
			2,450	0,450	42,875	0,225	0,870	37,301	236,938	36,151	258,578	0,450	0,00059	0,00465	0,00524
Mo=	25,0	[MPa]	2,450	0,450	42,875	0,225	0,870	37,301	236,938	36,921	213,677	0,450	0,00060	0,00385	0,00444
			2,900	0,900	50,750	0,450	0,720	36,540	190,417	36,921	213,677	0,450	0,00060	0,00385	0,00444
β=	0,9		2,900	0,900	50,750	0,450	0,720	36,540	190,417	34,099	164,488	0,450	0,00055	0,00296	0,00351
			3,350	1,350	58,625	0,675	0,540	31,658	138,560	34,099	164,488	0,450	0,00055	0,00296	0,00351
γ=	17,5	[kN/m2]	3,350	1,350	58,625	0,675	0,540	31,658	138,560	27,799	114,049	0,450	0,00045	0,00205	0,00250
			3,800	1,800	66,500	0,900	0,360	23,940	89,538	27,799	114,049	0,450	0,00045	0,00205	0,00250
M=	27,8	[MPa]	3,800	1,800	66,500	0,900	0,360	23,940	89,538	20,843	80,027	0,425	0,00033	0,00213	0,00246
Nm	Jl=0,4		4,225	2,225	63,375	1,113	0,280	17,745	70,516	20,843	80,027	0,425	0,00033	0,00213	0,00246
Mo=	16,0	[MPa]	4,225	2,225	63,375	1,113	0,280	17,745	70,516	16,894	63,487	0,425	0,00027	0,00169	0,00196
			4,650	2,650	69,750	1,325	0,230	16,043	56,458	16,894	63,487	0,425	0,00027	0,00169	0,00196
β=	0,6		4,650	2,650	69,750	1,325	0,230	16,043	56,458	14,873	49,747	0,425	0,00024	0,00132	0,00156
			5,075	3,075	76,125	1,538	0,180	13,703	43,037	14,873	49,747	0,425	0,00024	0,00132	0,00156
γ=	15,0	[kN/m2]	5,075	3,075	76,125	1,538	0,180	13,703	43,037	12,626	37,809	0,425	0,00020	0,00100	0,00121
			5,500	3,500	82,500	1,750	0,140	11,550	32,580	12,626	37,809	0,425	0,00020	0,00100	0,00121
M=	26,7	[MPa]	5,500	3,500	82,500	1,750	0,140	11,550	32,580	10,030	25,432	1,175	0,00044	0,00187	0,00231
Nm	Jl=0,6		6,675	4,675	100,125	2,338	0,085	8,511	18,283	10,030	25,432	1,175	0,00044	0,00187	0,00231
Mo=	16,0	[MPa]	6,675	4,675	100,125	2,338	0,085	8,511	18,283	7,199	14,078	1,175	0,00032	0,00103	0,00135
			7,850	5,850	117,750	2,925	0,050	5,888	9,873	7,199	14,078	1,175	0,00032	0,00103	0,00135
β=	0,6		7,850	5,850	117,750	2,925	0,050	5,888	9,873	5,177	7,904	1,175	0,00023	0,00058	0,00081
			9,025	7,025	135,375	3,513	0,033	4,467	5,935	5,177	7,904	1,175	0,00023	0,00058	0,00081
γ=	15,0	[kN/m2]	9,025	7,025	135,375	3,513	0,033	4,467	5,935	4,529	5,401	1,175	0,00020	0,00033	0,00053
			10,200	8,200	153,000	4,100	0,030	4,590	4,867	4,529	5,401	1,175	0,00020	0,00033	0,00053
M=	26,7	[MPa]	10,200	8,200	153,000	4,100	0,030	4,590	4,867					S=	0,0279
Gp "B''	Jl=0,3													S=	0,0279

												S=	2,79	cm
												S=	2,79	cm

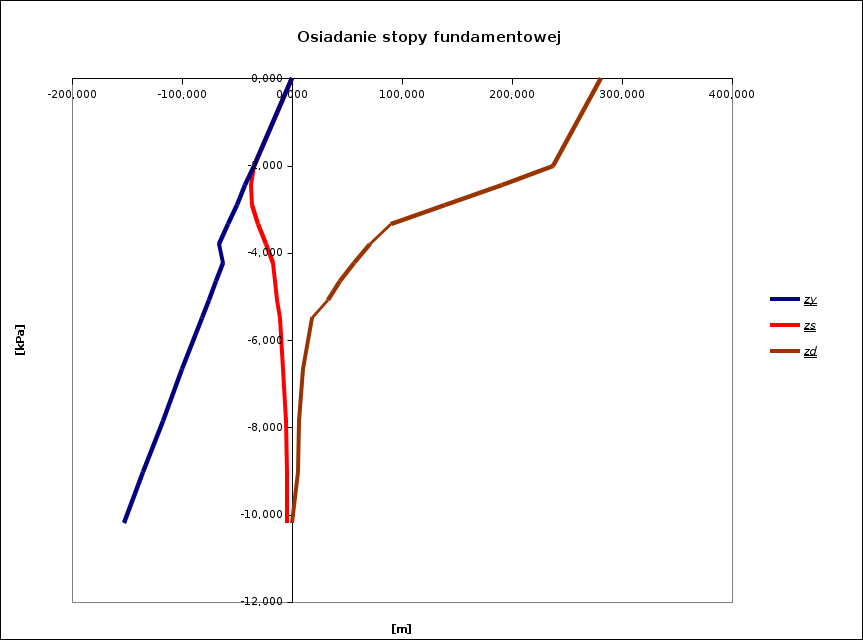

																t	σzγ	σzs	σzd
																-10,200	-153,000	-4,590	0,000
																-9,025	-135,375	-4,467	4,867
																-7,850	-117,750	-5,888	5,935
																-6,675	-100,125	-8,511	9,873
																-5,500	-82,500	-11,550	18,283
																-5,075	-76,125	-13,703	32,580
																-4,650	-69,750	-16,043	43,037
																-4,225	-63,375	-17,745	56,458
																-3,800	-66,500	-23,940	70,516
																-3,350	-58,625	-31,658	89,538
																-2,900	-50,750	-36,540	138,560
																-2,450	-42,875	-37,301	190,417
																-2,000	-35,000	-35,000	236,938
																0	0,000	0,000	280,217

Sheet 4: OSIADANIE.

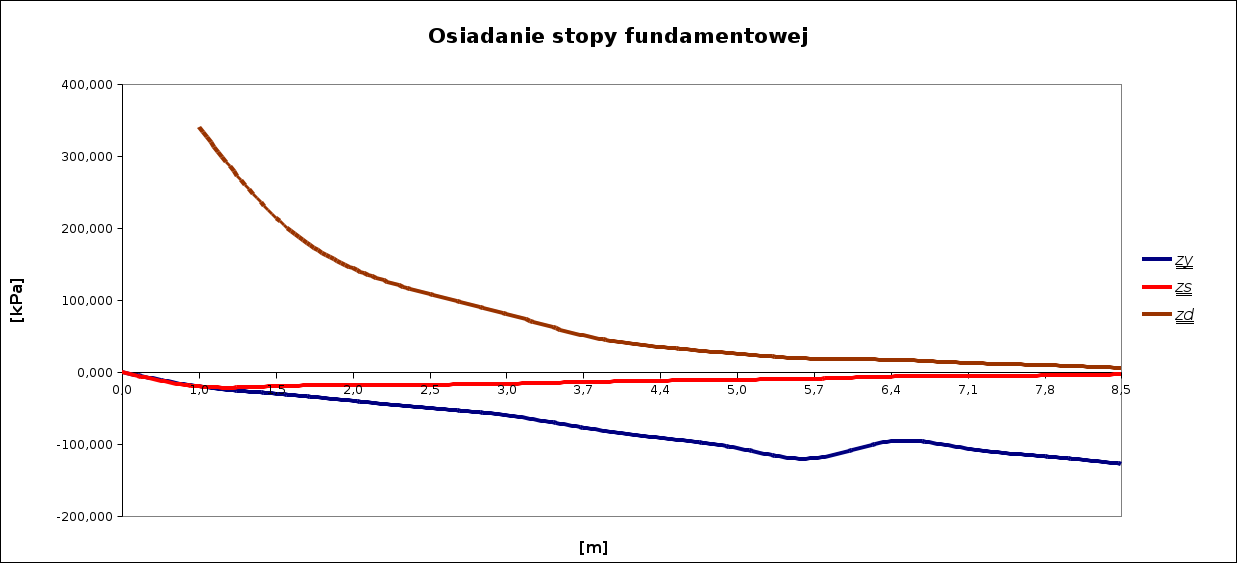

		*OSIADANIE STOPY FUNDAMENTOWEJ*

			Wstawić dane w takim kolorze


			*DANE:*				*poziom:*	0	*-3,0*	*-5,7*	*-8,5*	-	[m]
								-	pp ''C''	Pp	Nm	Gp "C''
			B=	1,50	[m]			-	Jl=0,3	Jd=0,2	Jl=0,6	J=0,6	[--]
			L=	2,50	[m]		Mo=	-	22,50	38,00	10,00	-	[MPa]
			D=t=	1,00	[m]		b=	-	0,60	0,80	0,80	-	[--]
			P=	1350,00	[kN]		g=	-	20,00	21,00	15,00	-	[kN/m2]
			l=	*1,00*	[--]		M=	-	*37,50*	*47,50*	*12,50*	-	[MPa]
			Q=	*360,00*	[kN/m2]
			Z<	*0,75*	[m]	>	hi=		*0,500*	*0,675*	*0,700*	-	[m]
			L:B=	*1,67*	[--]

Rodzaje gruntów			t	Z	dzg	Z/B	hs	dzs	dzd	dzs	dzd	hi	Si"	Si'	Si
parametry			[m]	[m]	[kPa]	-	-	[kPa]	[kPa]	[kPa]	[kPa]	[m]	[m]	[m]	[m]
			1,000	0,000	20,000	0,000	1,000	20,000	340,000
pp ''C''	Jl=0,3		1,000	0,000	20,000	0,000	1,000	20,000	340,000	19,750	277,250	0,500	0,00026	0,00616	0,00642
			1,500	0,500	30,000	0,333	0,650	19,500	214,500	19,750	277,250	0,500	0,00026	0,00616	0,00642
Mo=	22,5	[MPa]	1,500	0,500	30,000	0,333	0,650	19,500	214,500	18,750	179,250	0,500	0,00025	0,00398	0,00423
			2,000	1,000	40,000	0,667	0,450	18,000	144,000	18,750	179,250	0,500	0,00025	0,00398	0,00423
b=	0,6		2,000	1,000	40,000	0,667	0,450	18,000	144,000	17,750	126,250	0,500	0,00024	0,00281	0,00304
			2,500	1,500	50,000	1,000	0,350	17,500	108,500	17,750	126,250	0,500	0,00024	0,00281	0,00304
g=	20,0	[kN/m2]	2,500	1,500	50,000	1,000	0,350	17,500	108,500	16,850	94,750	0,500	0,00022	0,00211	0,00233
			3,000	2,000	60,000	1,333	0,270	16,200	81,000	16,850	94,750	0,500	0,00022	0,00211	0,00233
M=	37,5	[MPa]	3,000	2,000	60,000	1,333	0,270	16,200	81,000	15,046	65,954	0,675	0,00021	0,00117	0,00139
Pp	Jd=0,2		3,675	2,675	77,175	1,783	0,180	13,892	50,909	15,046	65,954	0,675	0,00021	0,00117	0,00139
Mo=	38,0	[MPa]	3,675	2,675	77,175	1,783	0,180	13,892	50,909	12,884	42,917	0,675	0,00018	0,00076	0,00095
			4,350	3,350	91,350	2,233	0,130	11,876	34,925	12,884	42,917	0,675	0,00018	0,00076	0,00095
b=	0,8		4,350	3,350	91,350	2,233	0,130	11,876	34,925	11,214	30,186	0,675	0,00016	0,00054	0,00070
			5,025	4,025	105,525	2,683	0,100	10,553	25,448	11,214	30,186	0,675	0,00016	0,00054	0,00070
g=	21,0	[kN/m2]	5,025	4,025	105,525	2,683	0,100	10,553	25,448	9,885	21,975	0,675	0,00014	0,00039	0,00053
			5,700	4,700	119,700	3,133	0,077	9,217	18,503	9,885	21,975	0,675	0,00014	0,00039	0,00053
M=	47,5	[MPa]	5,700	4,700	119,700	3,133	0,077	9,217	18,503	7,728	17,832	0,700	0,00043	0,00125	0,00168
Nm	Jl=0,6		6,400	5,400	96,000	3,600	0,065	6,240	17,160	7,728	17,832	0,700	0,00043	0,00125	0,00168
Mo=	10,0	[MPa]	6,400	5,400	96,000	3,600	0,065	6,240	17,160	5,783	14,918	0,700	0,00032	0,00104	0,00137
			7,100	6,100	106,500	4,067	0,050	5,325	12,675	5,783	14,918	0,700	0,00032	0,00104	0,00137
b=	0,8		7,100	6,100	106,500	4,067	0,050	5,325	12,675	5,003	11,198	0,700	0,00028	0,00078	0,00106
			7,800	6,800	117,000	4,533	0,040	4,680	9,720	5,003	11,198	0,700	0,00028	0,00078	0,00106
g=	15,0	[kN/m2]	7,800	6,800	117,000	4,533	0,040	4,680	9,720	3,934	7,766	0,700	0,00022	0,00028	0,00050
			8,500	7,500	127,500	5,000	0,025	3,188	5,813	3,934	7,766	0,700	0,00022	0,00028	0,00050
M=	12,5	[MPa]	8,500	7,500	127,500	5,000	0,025	3,188	5,813					S=	0,0242
Gp "C''	J=0,6													S=	0,0242

												S=	2,42	cm
												S=	2,42	cm




																t	dzg	dzs	dzd
																0,0	0,000	0,000
																1,000	-20,000	-20,000	340,000
																1,500	-30,000	-19,500	214,500
																2,000	-40,000	-18,000	144,000
																2,500	-50,000	-17,500	108,500
																3,000	-60,000	-16,200	81,000
																3,675	-77,175	-13,892	50,909
																4,350	-91,350	-11,876	34,925
																5,025	-105,525	-10,553	25,448
																5,700	-119,700	-9,217	18,503
																6,400	-96,000	-6,240	17,160
																7,100	-106,500	-5,325	12,675
																7,800	-117,000	-4,680	9,720
																8,500	-127,500	-3,188	5,813

Sheet 5: NAPRĘŻENIA

	*NAPRĘŻENIA NA GŁĘBOKOŚCI*




	nr.1	Metoda Boussinieg'a

	Z=	4,5	[m]
	B=b=	2,5	[m]
	L=a=	3,0	[m]
					a1=	0,500
	q=	300,0	[kN/m2]		a2=	1,500
					a3=	2,500	SKALA	2
					b1=	0,625
	r1=	0,800			b2=	1,875	x=	1,33333333333333
	r2=	1,941					y=	1,11111111111111
	r3=	1,625
	r4=	2,401
	r5=	2,577		*Q=Blq*
	r6=	3,125
				Q=	375,0	[kN]

	Cz1=	0,442		Q1=	165,721	[kN]
	Cz2=	0,312		Q2=	116,956	[kN]
	Cz3=	0,352		Q3=	131,859	[kN]
	Cz4=	0,255		Q4=	95,757	[kN]
	Cz5=	0,235		Q5=	88,156	[kN]
	Cz6=	0,179		Q6=	66,971	[kN]

				suma	665,420	[kN]


			sz=	32,86	[kN/m2]





	nr.2	Metoda Newmarka

	Ww=	0,005
	J=	24,5
	q=	300,0	[kN/m2]

	h=J*Ww		h=	0,1225

sz=h*q			sz=	36,75	[kN/m2]









	nr.3	Metoda punktów narożnych



	Z=	4,5	[m]			0,16
	B=b=	2,5	[m]			0,28
	L=a=	3,0	[m]			0,27
						0,91
	q=	300,0	[kN/m2]			0,24
						0,21


	a=	1,2	[m]	a:b=a
	z=	1,8	[m]	z:b=z

	hn=	0,1083

sz=hn*q			sz=	32,49	[kN/m2]







	nr.4	Metoda punktów środkowych



	Z=	4,5	[m]			0,64
	B=b=	2,5	[m]			0,08
	L=a=	3,0	[m]			0,08
						1,10
	q=	300,0	[kN/m2]			0,07
						0,07



	a=	1,2	[m]	a:b=a
	z=	1,8	[m]	z:b=z

	ho=	0,1529

sz=ho*q			sz=	30,27	[kN/m2]

Wyszukiwarka

Podobne podstrony:
osiadanie, wykres
Osiadanie całkowite ławy
KOCIAKI
Naprężenia i osiadania pod płytą fundamentową
osiadanie, Resources, Budownictwo, Fundamentowanie, Projekt, Fundamentowanie, Fundamentowanie-1
Darmowa wyszukiwarka - styl Kociaki, ► Chomikowy Niezbędnik, ►Free wyszukiwarki
Tabele osiadań
Osiadanie
7 Osiadanie i konsolidacja podłoża gruntowego
osiadanie 2 id 341219 Nieznany
osiadanie, tabele1
10x08 (105) Kociaki W Bój!, Książka pisana przez Asię (14 lat)
osiadania od M Dyrki, zakaz rozpowszechniania
ciężkowski,hydrogeologia, Osiadanie zapadowe gruntów
Stróżyk, mechanika gruntów P, Sprawdzenie osiadania punktu A podstawy fundamentu
OBLICZENIE OSIADANIA STATKU
Fundamentowanie-1, fundamentowanie ćw, Osiadanie:
13 MEYER Z,ŻARKIEWICZ K Analiza współpracy pala z gruntem w dużym zakresie osiadania
osiadanie, projekt

więcej podobnych podstron

osiadanie kociak

Overview

Sheet 1: Dziełak

Sheet 2: Kądzior

Sheet 3: Mój

Sheet 4: OSIADANIE.

Sheet 5: NAPRĘŻENIA
