Dobór sprzęgieł hydraulicznych
ver. 1,0
Dobór sprzegieł hydraulicznych Vaillant typ WH
Obliczanie wielkości sprzęgieł wg wytycznych VDMA
Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.

---

Sheet 2: sprzęgła WH

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.
Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]

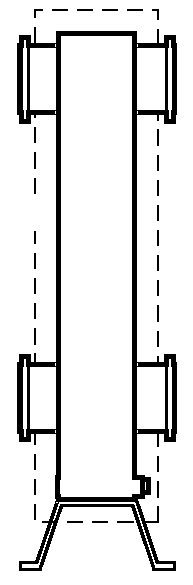

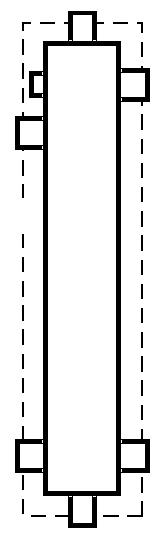

Dobór sprzęgła hydraulicznego Vaillant typ WH
Strona kotłowa					Strona obiegów grzewczych
			nomin. średnica rur/prękość przepływu							nomin. średnica rur/prękość przepływu
			Dn	w [m/s]		obieg 1	obieg 2	obieg 3		Dn	w [m/s]							średnica zewn. [mm]	gr. ścianki [mm]	średnica wewn. [m]
moc kotła (kotłów) [kW]	200		250	0,06	moc obiegów grzew. [kW]	200				250	0,06							267	6,30	0,2544
temperatura zasilania [oC]	70		200	0,10	temperatura zasilania [oC]	70	80	40		200	0,10							216	6,00	0,204
temperatura powrotu [oC]	55		150	0,18	temperatura powrotu [oC]	55	60	30		150	0,18							159,3	4,50	0,1503
maksymalna prędkość po stronie			125	0,26	maksymalna prędkość po stronie					125	0,26							133	4,50	0,124
kotłowej [m/s]	0,8		100	0,37	instalacyjnej [m/s]	0,8				100	0,37							114,3	4,50	0,1053
przepływ G [m3/h]	11,46		80	0,62	przepływ G [m3/h]	11,46	0,00	0,00		80	0,62							88,9	4,05	0,0808
			65	0,86	przepływ łączny SG [m3/h]	11,46				65	0,86							76,1	3,65	0,0688
			50	1,44						50	1,44							60,3	3,65	0,053
			40	2,32						40	2,32							48,3	3,25	0,0418
			32	3,14						32	3,14							42,4	3,25	0,0359
			25	5,48						25	5,48							33,7	3,25	0,0272
			20	8,69						20	8,69							26,9	2,65	0,0216
			15	15,83						15	15,83							21,3	2,65	0,016
			10	25,94						10	25,94							17,2	2,35	0,0125
średnica rur po str. kotłowej	Dn 80								średnica rur po str. instal.		Dn 80
	max. przepływ [m3/h]					max. przepływ [m3/h]
Sprzęgło hydrauliczne WH 40	3,5				Sprzęgło hydrauliczne WH 160	12
Sprzęgło hydrauliczne WH 95	8				Sprzęgło hydrauliczne WH 280	21,5
Przepływ obliczeniowy do doboru sprzgła:				11,46	m3/h
Dobrane sprzęgło: WH160 nr kat. 306726

---

Sheet 3: sprzęgło VDMA

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.
Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]

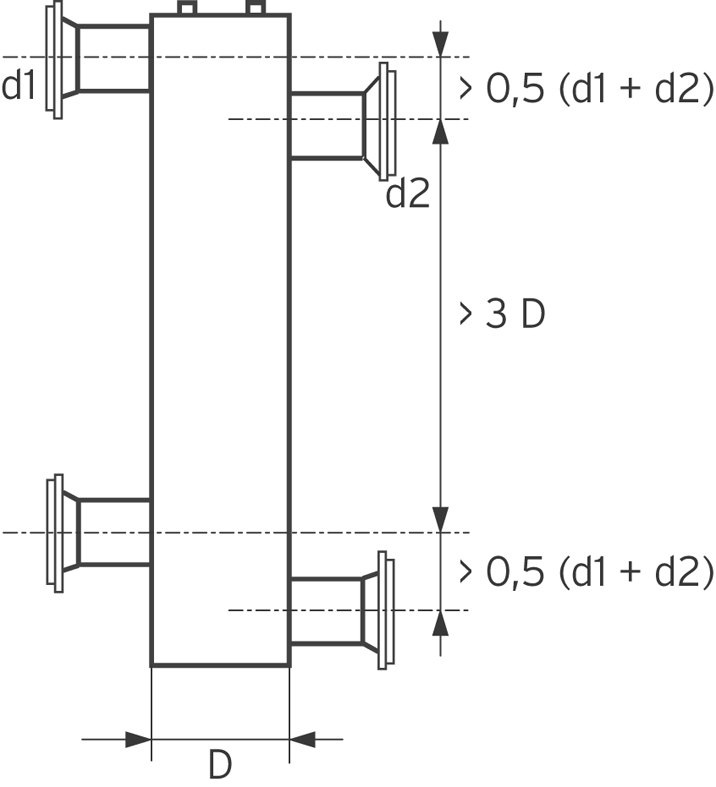

Obliczenie wielkości sprzęgła hydraulicznego na podstawie wytycznych VDMA
Strona kotłowa					Strona obiegów grzewczych
			nomin. średnica rur/prękość przepływu							nomin. średnica rur/prękość przepływu
			Dn	w [m/s]		obieg 1	obieg 2	obieg 3		Dn	w [m/s]							średnica zewn. [mm]	gr. ścianki [mm]	średnica wewn. [m]
moc kotła (kotłów) [kW]	200		250	0,06	moc obiegów grzew. [kW]	200				250	0,06							267	6,30	0,2544
temperatura zasilania [oC]	70		200	0,10	temperatura zasilania [oC]	70	70	70		200	0,10							216	6,00	0,204
temperatura powrotu [oC]	55		150	0,18	temperatura powrotu [oC]	55				150	0,18							159,3	4,50	0,1503
maksymalna prędkość po stronie			125	0,26	Maksymalna prędkość po stronie					125	0,26							133	4,50	0,124
kotłowej [m/s]	0,8		100	0,37	instalacyjnej [m/s]	0,8				100	0,37							114,3	4,50	0,1053
przepływ G [m3/h]	11,46		80	0,62	przepływ G [m3/h]	11,46	0,00	0,00		80	0,62							88,9	4,05	0,0808
			65	0,86	przepływ łączny SG [m3/h]	11,46				65	0,86							76,1	3,65	0,0688
			50	1,44						50	1,44							60,3	3,65	0,053
			40	2,32						40	2,32							48,3	3,25	0,0418
			32	3,14						32	3,14							42,4	3,25	0,0359
			25	5,48						25	5,48							33,7	3,25	0,0272
			20	8,69						20	8,69							26,9	2,65	0,0216
			15	15,83						15	15,83							21,3	2,65	0,016
			10	25,94						10	25,94							17,2	2,35	0,0125
			Maksymalna prędkość przez
			sprzęgło [m/s]	0,15
									> 80 mm
	Dn	80
									Dn	80
										> 600 mm
									> 80 mm
			Dn	200
