pp dobor sprzegla hydraulicznego


Overview

start
sprzęgła WH
sprzęgło VDMA


Sheet 1: start












Vaillant Saunier Duval Sp. z o.o.









Ośrodek Szkoleniowy Kraków







mgr inż. Roman Ciońćka






Doradca ds. projektowych






tel.: (012) 680 26 80, fax: (012) 643 41 07




















Dobór sprzęgieł hydraulicznych









ver. 1,0









Dobór sprzegieł hydraulicznych Vaillant typ WH











Obliczanie wielkości sprzęgieł wg wytycznych VDMA






















































Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.

Sheet 2: sprzęgła WH

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.








Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne



















Vaillant Saunier Duval Sp. z o.o.



















Ośrodek Szkoleniowy Kraków


















mgr inż. Roman Ciońćka

















Doradca ds. projektowych

















tel.: (012) 680 26 80, fax: (012) 643 41 07

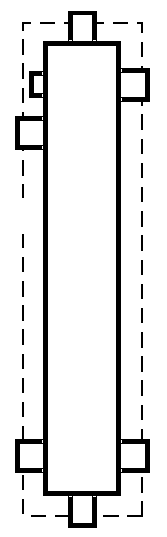

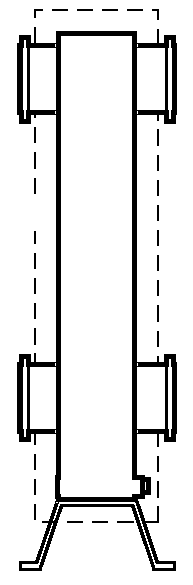

Dobór sprzęgła hydraulicznego Vaillant typ WH






































Strona kotłowa Strona obiegów grzewczych











nomin. średnica rur/prękość przepływu




nomin. średnica rur/prękość przepływu











Dn w [m/s]
obieg 1 obieg 2 obieg 3
Dn w [m/s]





średnica zewn. [mm] gr. ścianki [mm] średnica wewn. [m]
moc kotła (kotłów) [kW] 200
250 0,06 moc obiegów grzew. [kW] 200


250 0,06





267 6,30 0,2544
temperatura zasilania [oC] 70
200 0,10 temperatura zasilania [oC] 70 80 40
200 0,10





216 6,00 0,204
temperatura powrotu [oC] 55
150 0,18 temperatura powrotu [oC] 55 60 30
150 0,18





159,3 4,50 0,1503
maksymalna prędkość po stronie

125 0,26 maksymalna prędkość po stronie



125 0,26





133 4,50 0,124
kotłowej [m/s] 0,8
100 0,37 instalacyjnej [m/s] 0,8


100 0,37





114,3 4,50 0,1053
przepływ G [m3/h] 11,46
80 0,62 przepływ G [m3/h] 11,46 0,00 0,00
80 0,62





88,9 4,05 0,0808



65 0,86 przepływ łączny SG [m3/h] 11,46


65 0,86





76,1 3,65 0,0688



50 1,44




50 1,44





60,3 3,65 0,053



40 2,32




40 2,32





48,3 3,25 0,0418



32 3,14




32 3,14





42,4 3,25 0,0359



25 5,48




25 5,48





33,7 3,25 0,0272



20 8,69




20 8,69





26,9 2,65 0,0216



15 15,83




15 15,83





21,3 2,65 0,016



10 25,94




10 25,94





17,2 2,35 0,0125





















średnica rur po str. kotłowej Dn 80






średnica rur po str. instal.
Dn 80






























max. przepływ [m3/h]

max. przepływ [m3/h]











Sprzęgło hydrauliczne WH 40 3,5
Sprzęgło hydrauliczne WH 160 12











Sprzęgło hydrauliczne WH 95 8
Sprzęgło hydrauliczne WH 280 21,5






























































































































































































































Przepływ obliczeniowy do doboru sprzgła:


11,46 m3/h



































Dobrane sprzęgło: WH160 nr kat. 306726









Sheet 3: sprzęgło VDMA

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.










Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne





















Vaillant Saunier Duval Sp. z o.o.





















Ośrodek Szkoleniowy Kraków



















mgr inż. Roman Ciońćka


















Doradca ds. projektowych


















tel.: (012) 680 26 80, fax: (012) 643 41 07

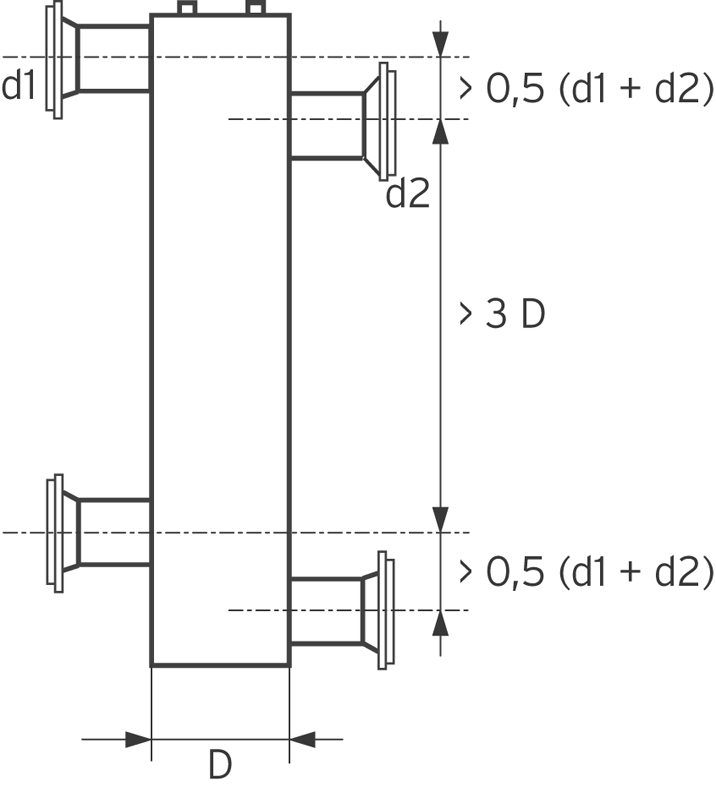

Obliczenie wielkości sprzęgła hydraulicznego na podstawie wytycznych VDMA










































Strona kotłowa Strona obiegów grzewczych













nomin. średnica rur/prękość przepływu




nomin. średnica rur/prękość przepływu













Dn w [m/s]
obieg 1 obieg 2 obieg 3
Dn w [m/s]





średnica zewn. [mm] gr. ścianki [mm] średnica wewn. [m]

moc kotła (kotłów) [kW] 200
250 0,06 moc obiegów grzew. [kW] 200


250 0,06





267 6,30 0,2544

temperatura zasilania [oC] 70
200 0,10 temperatura zasilania [oC] 70 70 70
200 0,10





216 6,00 0,204

temperatura powrotu [oC] 55
150 0,18 temperatura powrotu [oC] 55


150 0,18





159,3 4,50 0,1503

maksymalna prędkość po stronie

125 0,26 Maksymalna prędkość po stronie



125 0,26





133 4,50 0,124

kotłowej [m/s] 0,8
100 0,37 instalacyjnej [m/s] 0,8


100 0,37





114,3 4,50 0,1053

przepływ G [m3/h] 11,46
80 0,62 przepływ G [m3/h] 11,46 0,00 0,00
80 0,62





88,9 4,05 0,0808




65 0,86 przepływ łączny SG [m3/h] 11,46


65 0,86





76,1 3,65 0,0688




50 1,44




50 1,44





60,3 3,65 0,053




40 2,32




40 2,32





48,3 3,25 0,0418




32 3,14




32 3,14





42,4 3,25 0,0359




25 5,48




25 5,48





33,7 3,25 0,0272




20 8,69




20 8,69





26,9 2,65 0,0216




15 15,83




15 15,83





21,3 2,65 0,016




10 25,94




10 25,94





17,2 2,35 0,0125



























Maksymalna prędkość przez





















sprzęgło [m/s] 0,15













































































> 80 mm



























Dn 80



































































Dn 80

















































> 600 mm


















































































> 80 mm









































































































































Dn 200
