Sheet 1: start

Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]
Dobór zaworów trójdrogowych
ver. 2,0
Dobór zaworów trójdrogowych dla ogrzewania grzejnikowego
Dobór zaworów trójdrogowych dla ogrzewania podłogowego
Dobór nastawy zaworu regulacyjnego wstępnego podmieszania
Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.

---

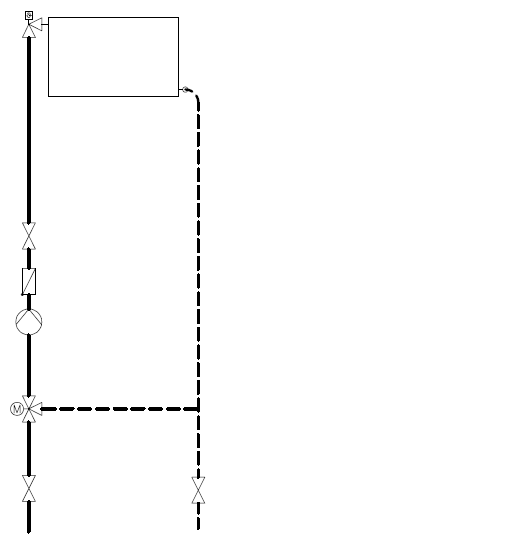

Sheet 2: ogrzewanie grzejnikowe

Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]
Dobór zaworów regulacyjnych trójdrogowych
ver. 2,0
moc obiegu grzewczego			30	kW
temperatura zasilania			70	oC
temperatura powrotu			50	oC
przepływ obliczeniowy dla odbiornika			1,29	m3/h
typ zaworu	kVS [m3/h]	spadek cisnienia na zaworze		prędkość przepływu
		DP [bar]	DP [mbar]	w [m/s]
VRM 3-1/2''	4,0	0,104	104	1,77
VRM 3-3/4''	6,3	0,042	42	1,18
VRM 3-1''	10,0	0,017	17	0,71	zawór optymalny
VRM 3-11/4''	16,0	0,006	6	0,44
Zalecana predkość przepływu przez zawór trójdrog. w przedziale 0,7 - 1,1 m/s
					od	do
Zalecany spadek ciśnienia na zaworach trójdrogowych [mbar]					15	39
Dopuszczalny spadek ciśnienia na zaworach trójdrogowych [mbar]					2,8	49
Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.

---

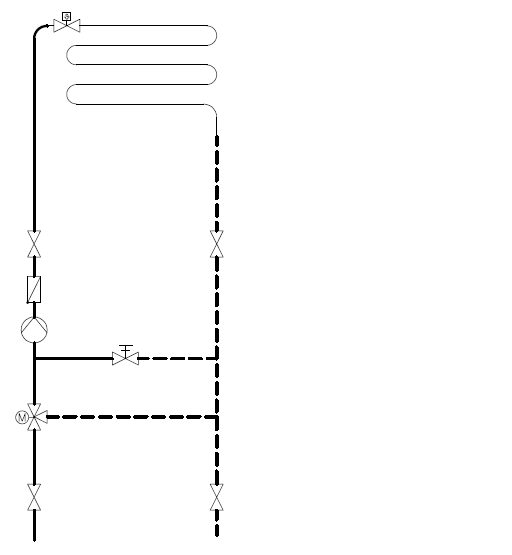

Sheet 3: ogrzewanie podłogowe

Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]
Dobór zaworów regulacyjnych trójdrogowych
ver. 2,0
moc obiegu grzewczego			10	kW
temperatura zasilania			45	oC
temperatura powrotu			35	oC
przepływ obliczeniowy dla odbiornika			0,86	m3/h
przepływ poprzez bypass (dla ogrz. podłog.)			30%
przepływ przez zawór mieszający			0,60	m3/h
typ zaworu	kVS [m3/h]	spadek cisnienia na zaworze		prędkość przepływu
		DP [bar]	DP [mbar]	w [m/s]
VRM 3-1/2''	4,0	0,023	23	0,83	zawór optymalny
VRM 3-3/4''	6,3	0,009	9	0,55
VRM 3-1''	10,0	0,004	4	0,33
VRM 3-11/4''	16,0	0,001	1	0,21
Zalecana predkość przepływu przez zawór trójdrog. w przedziale 0,7 - 1,1 m/s
					od	do
Zalecany spadek ciśnienia na zaworach trójdrogowych [mbar]					15	39
Dopuszczalny spadek ciśnienia na zaworach trójdrogowych [mbar]					2,8	49
Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.

---

Sheet 4: mieszanie

Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne

Vaillant Saunier Duval Sp. z o.o.

Ośrodek Szkoleniowy Kraków

mgr inż. Roman Ciońćka

Doradca ds. projektowych

tel.: [phone], fax: [phone]

Obliczanie temperatury zmieszanej wody za zaworem mieszającym

dla nastawy zaworu na bypassie ogrzewania podłogowego

mm=

0,86

m3/h

tm=

38,8

oC

mz=

0,26

m3/h

tz=

22

oC

mcw=

0,60

m3/h

tcw=

46

oC
