Sheet 1: start












Vaillant Saunier Duval Sp. z o.o.









Ośrodek Szkoleniowy Kraków







mgr inż. Roman Ciońćka






Doradca ds. projektowych






tel.: (012) 680 26 80, fax: (012) 643 41 07




















Dobór średnic rurociągów









ver. 2,0









Rury stalowe











Rury miedziane











Rury PP (polipropylen)











Właściwości fizyczne wody











Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.

Sheet 2: rury stalowe

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.









Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
































Vaillant Saunier Duval Sp. z o.o.














Ośrodek Szkoleniowy Kraków













mgr inż. Roman Ciońćka













Doradca ds. projektowych













tel.: (012) 680 26 80, fax: (012) 643 41 07
































Dobór średnic przewodów - rury stalowe

średnica nomin. prędkość przepł.
opór jednostkowy









(chropowatość rur nowych 0,15-0,2 mm)


w [m/s]
R [Pa/m]



średnica zewn. [mm] gr. ścianki [mm] średnica wewn. [m] e - chropow. wzg. Re l
moc przenoszona [kW] 20
10 1,99 ZA DUŻO !!! 4 677,9



17,2 2,35 0,0125 0,00400 59 993 0,03015
temperatura zasilania [oC] 80
15 1,22 ZA DUŻO !!! 1 308,6



21,3 2,65 0,016 0,00313 46 869 0,02898
temperatura powrotu [oC] 60
20 0,67 OK 283,9



26,9 2,65 0,0216 0,00231 34 718 0,02819
k - chropowatość rurociągu [mm] 0,05
25 0,42 OK 89,3



33,7 3,25 0,0272 0,00184 27 570 0,02806
Prędkość maksymalna [m/s] 1,0
32 0,24 OK 22,6



42,4 3,25 0,0359 0,00139 20 889 0,02844
D t [K] 20
40 0,18 OK 10,7



48,3 3,25 0,0418 0,00120 17 940 0,02888
tm - średnia temperatura czynnika [oC] 70
50 0,11 OK 3,4



60,3 3,65 0,053 0,00094 14 149 0,02986
r - gęstość średnia [kg/m3] 977,800
65 0,07 OK 1,0



76,1 3,65 0,0688 0,00073 10 900 0,03131
n - lepkość kinematyczna średnia [ m2/s] 0,000000415
80 0,05 OK 0,4



88,9 4,05 0,0808 0,00062 9 281 0,03238
cp - średnie ciepło wł. [kJ/kg K] 4,187
100 0,03 OK 0,1



114,3 4,50 0,1053 0,00047 7 122 0,03442



125 0,02 OK 0,1



133 4,50 0,124 0,00040 6 048 0,03585
Przepływ G [kg/h] 860,4
150 0,01 OK 0,0



159,3 4,50 0,1503 0,00033 4 989 0,03771
Przepływ G [m3/h] 0,88
200 0,01 OK 0,0



216 6,00 0,204 0,00025 3 676 0,04103
Przepływ G [kg/s] 0,239
250 0,00 OK 0,0



267 6,30 0,2544 0,00020 2 948 0,04375

















Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)














Prędkość maksymalna 0,2 do 0,5 m/s (piony)













Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)













Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m






































































































































Sheet 3: rury Cu

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.









Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
































Vaillant Saunier Duval Sp. z o.o.














Ośrodek Szkoleniowy Kraków













mgr inż. Roman Ciońćka













Doradca ds. projektowych















tel.: (012) 680 26 80, fax: (012) 643 41 07
































Dobór średnic przewodów - rury miedziane

średnica nomin. prędkość przepł.
opór jednostkowy









(chropowatość rur nowych 0,0015 mm)


w [m/s]
R [Pa/m]



średnica zewn. [mm] gr. ścianki [mm] średnica wewn. [m] e - chropow. wzg. Re l
moc przenoszona [kW] 10
10x1 1,95 ZA DUŻO !!! 5 389,8



10 1,0 0,0080 0,00019 35 093 0,02318
temperatura zasilania [oC] 80
12x1 1,25 ZA DUŻO !!! 1 846,9



12 1,0 0,0100 0,00015 28 074 0,02424
temperatura powrotu [oC] 55
15x0,8 0,69 OK 455,7



15 0,8 0,0134 0,00011 20 951 0,02584
k - chropowatość rurociągu [mm] 0,0015
15x1 0,74 OK 526,6



15 1,0 0,0130 0,00012 21 596 0,02567
Prędkość maksymalna [m/s] 1,0
18x1 0,49 OK 195,6



18 1,0 0,0160 0,00009 17 546 0,02693
D t [K] 25
22x1 0,31 OK 67,6



22 1,0 0,0200 0,00008 14 037 0,02841
tm - średnia temperatura czynnika [oC] 67,5
28x1 0,18 OK 19,5



28 1,0 0,0260 0,00006 10 798 0,03034
r - gęstość średnia [kg/m3] 980,600
28x1,5 0,20 OK 23,4



28 1,5 0,0250 0,00006 11 230 0,03004
n - lepkość kinematyczna średnia [ m2/s] 0,000000444
35x1,5 0,12 OK 7,3



35 1,5 0,0320 0,00005 8 773 0,03203
cp - średnie ciepło wł. [kJ/kg K] 4,184
42x1,5 0,08 OK 2,9



42 1,5 0,0390 0,00004 7 199 0,03376



54x2 0,05 OK 0,9



54 2,0 0,0500 0,00003 5 615 0,03615
Przepływ G [kg/h] 345,6














Przepływ G [m3/h] 0,352














Przepływ G [kg/s] 0,096































Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)














Prędkość maksymalna 0,2 do 0,5 m/s (piony)













Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)













Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m





















































































































Sheet 4: rury PP

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.









Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
































Vaillant Saunier Duval Sp. z o.o.















Ośrodek Szkoleniowy Kraków














mgr inż. Roman Ciońćka













Doradca ds. projektowych













tel.: (012) 680 26 80, fax: (012) 643 41 07
































Dobór średnic przewodów - rury PP

średnica nomin. prędkość przepł.
opór jednostkowy













w [m/s]
R [Pa/m]



średnica zewn. [mm] gr. ścianki [mm] średnica wewn. [m] e - chropow. wzg. Re l
moc przenoszona [kW] 10
16x2,7 1,11 ZA DUŻO !!! 1 466,2



16 2,7 0,0106 0,00066 26 485 0,02576
temperatura zasilania [oC] 80
20x3,4 0,72 OK 506,4



20 3,4 0,0132 0,00053 21 268 0,02664
temperatura powrotu [oC] 55
25x4,2 0,45 OK 168,0



25 4,2 0,0166 0,00042 16 912 0,02780
k - chropowatość rurociągu [mm] 0,007
32x5,4 0,28 OK 52,1



32 5,4 0,0212 0,00033 13 243 0,02927
Prędkość maksymalna [m/s] 1,0
40x6,7 0,18 OK 17,6



40 6,7 0,0266 0,00026 10 554 0,03084
D t [K] 25
50x8,4 0,11 OK 6,2



50 8,4 0,0332 0,00021 8 456 0,03257
tm - średnia temperatura czynnika [oC] 67,5
63x10,5 0,07 OK 2,0



63 10,5 0,0420 0,00017 6 684 0,03461
r - gęstość średnia [kg/m3] 980,600
75x12,5 0,05 OK 0,9



75 12,5 0,0500 0,00014 5 615 0,03628
n - lepkość kinematyczna średnia [ m2/s] 0,000000444
90x15 0,03 OK 0,4



90 15 0,0600 0,00012 4 679 0,03816
cp - średnie ciepło wł. [kJ/kg K] 4,184
110x18,4 0,02 OK 0,1



110 18,40 0,0732 0,00010 3 835 0,04038

















Przepływ G [kg/h] 345,6














Przepływ G [m3/h] 0,352














Przepływ G [kg/s] 0,096































Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)














Prędkość maksymalna 0,2 do 0,5 m/s (piony)













Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)













Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m

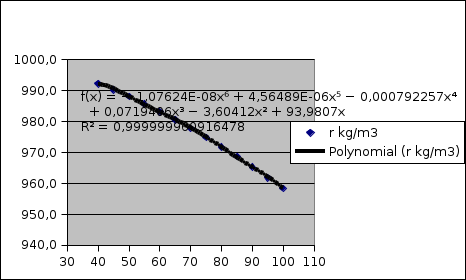

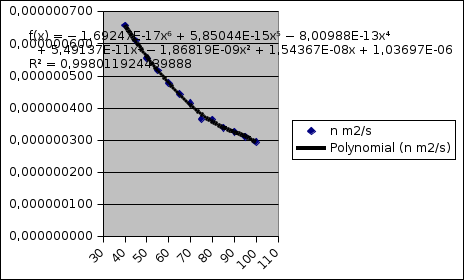

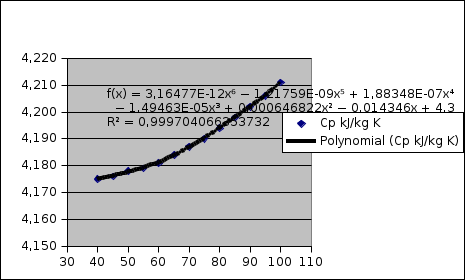

Sheet 5: woda parametry

t r Cp n n








oC kg/m3 kJ/kg K m2/s *10^-6 m2/s








0 999,9 4,226 1,789 0,000001789


5 1000,0 4,206 1,535 0,000001535

10 999,7 4,195 1,300 0,000001300

15 999,1 4,187 1,146 0,000001146

20 998,2 4,182 1,006 0,000001006

25 997,1 4,178 0,884 0,000000884

30 995,7 4,176 0,805 0,000000805

35 994,1 4,175 0,725 0,000000725

40 992,2 4,175 0,658 0,000000658

45 990,2 4,176 0,611 0,000000611

50 988,1 4,178 0,556 0,000000556

55 985,7 4,179 0,517 0,000000517

60 983,2 4,181 0,478 0,000000478

65 980,6 4,184 0,444 0,000000444
70 977,8 4,187 0,415 0,000000415
75 974,9 4,190 0,366 0,000000366
80 971,8 4,194 0,364 0,000000364

85 968,7 4,198 0,339 0,000000339


90 965,3 4,202 0,326 0,000000326

95 961,9 4,206 0,310 0,000000310

100 958,4 4,211 0,294 0,000000294

110 951,0 4,224 0,268 0,000000268

120 943,5 4,232 0,244 0,000000244

130 934,5 4,250 0,226 0,000000226

140 926,3 4,257 0,212 0,000000212

150 916,9 4,270 0,201 0,000000201

160 907,6 4,285 0,191 0,000000191

170 897,3 4,396 0,181 0,000000181

180 886,6 4,396 0,173 0,000000173

190 876,0 4,480 0,166 0,000000166

200 862,8 4,501 0,160 0,000000160

210 852,8 4,560 0,154 0,000000154

220 837,0 4,605 0,149 0,000000149

230 827,3 4,690 0,145 0,000000145

240 809,0 4,731 0,141 0,000000141

250 799,2 4,857 0,137 0,000000137


260 779,0 4,982 0,135 0,000000135

270 767,9 5,030 0,133 0,000000133

280 750,0 5,234 0,131 0,000000131

290 732,3 5,445 0,129 0,000000129

300 712,5 5,694 0,128 0,000000128

310 690,6 6,155 0,128 0,000000128

320 667,1 6,610 0,128 0,000000128

325 650,0 6,699 0,127 0,000000127

330 640,2 7,245 0,127 0,000000127

340 609,4 8,160 0,127 0,000000127

350 572,0 9,295 0,127 0,000000127

360 524,0 9,850 0,127 0,000000127

370 448,0 11,690 0,127 0,000000127
