Sheet 1: start

Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]
Dobór średnic rurociągów
ver. 2,0
Rury stalowe
Rury miedziane
Rury PP (polipropylen)
Właściwości fizyczne wody
Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.

---

Sheet 2: rury stalowe

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.
Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]
Dobór średnic przewodów - rury stalowe			średnica nomin.	prędkość przepł.		opór jednostkowy
(chropowatość rur nowych 0,15-0,2 mm)				w [m/s]		R [Pa/m]					średnica zewn. [mm]	gr. ścianki [mm]	średnica wewn. [m]	e - chropow. wzg.	Re	l
moc przenoszona [kW]	85		10	11,23	ZA DUŻO !!!	201 064,3					17,2	2,35	0,0125	0,01200	293 677	0,04054
temperatura zasilania [oC]	70		15	6,85	ZA DUŻO !!!	53 937,0					21,3	2,65	0,016	0,00938	229 435	0,03736
temperatura powrotu [oC]	55		20	3,76	ZA DUŻO !!!	10 970,3					26,9	2,65	0,0216	0,00694	169 952	0,03408
k - chropowatość rurociągu [mm]	0,15		25	2,37	ZA DUŻO !!!	3 247,4					33,7	3,25	0,0272	0,00551	134 962	0,03194
Prędkość maksymalna [m/s]	1,0		32	1,36	ZA DUŻO !!!	756,5					42,4	3,25	0,0359	0,00418	102 255	0,02980
D t [K]	15		40	1,00	ZA DUŻO !!!	342,0					48,3	3,25	0,0418	0,00359	87 822	0,02883
tm - średnia temperatura czynnika [oC]	62,5		50	0,62	OK	100,0					60,3	3,65	0,053	0,00283	69 263	0,02762
r - gęstość średnia [kg/m3]	983,200		65	0,37	OK	26,2					76,1	3,65	0,0688	0,00218	53 357	0,02672
n - lepkość kinematyczna średnia [ m2/s]	0,000000478		80	0,27	OK	11,6					88,9	4,05	0,0808	0,00186	45 433	0,02641
cp - średnie ciepło wł. [kJ/kg K]	4,181		100	0,16	OK	3,1					114,3	4,50	0,1053	0,00142	34 862	0,02629
			125	0,11	OK	1,4					133	4,50	0,124	0,00121	29 605	0,02646
Przepływ G [kg/h]	4878,0		150	0,08	OK	0,5					159,3	4,50	0,1503	0,00100	24 424	0,02689
Przepływ G [m3/h]	4,96		200	0,04	OK	0,1					216	6,00	0,204	0,00074	17 995	0,02801
Przepływ G [kg/s]	1,355		250	0,03	OK	0,0					267	6,30	0,2544	0,00059	14 430	0,02913
Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)
Prędkość maksymalna 0,2 do 0,5 m/s (piony)
Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)
Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m

---

Sheet 3: rury Cu

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.
Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]
Dobór średnic przewodów - rury miedziane			średnica nomin.	prędkość przepł.		opór jednostkowy
(chropowatość rur nowych 0,0015 mm)				w [m/s]		R [Pa/m]					średnica zewn. [mm]	gr. ścianki [mm]	średnica wewn. [m]	e - chropow. wzg.	Re	l
moc przenoszona [kW]	4,24		10x1	1,03	ZA DUŻO !!!	1 780,8					10	1,0	0,0080	0,00019	17 271	0,02721
temperatura zasilania [oC]	70		12x1	0,66	ZA DUŻO !!!	614,5					12	1,0	0,0100	0,00015	13 817	0,02866
temperatura powrotu [oC]	50		15x0,8	0,37	ZA DUŻO !!!	152,8					15	0,8	0,0134	0,00011	10 311	0,03079
k - chropowatość rurociągu [mm]	0,0015		15x1	0,39	ZA DUŻO !!!	176,5					15	1,0	0,0130	0,00012	10 628	0,03056
Prędkość maksymalna [m/s]	0,3		18x1	0,26	OK	65,9					18	1,0	0,0160	0,00009	8 636	0,03223
D t [K]	20		22x1	0,17	OK	22,9					22	1,0	0,0200	0,00008	6 908	0,03419
tm - średnia temperatura czynnika [oC]	60		28x1	0,10	OK	6,6					28	1,0	0,0260	0,00006	5 314	0,03674
r - gęstość średnia [kg/m3]	983,200		28x1,5	0,11	OK	8,0					28	1,5	0,0250	0,00006	5 527	0,03634
n - lepkość kinematyczna średnia [ m2/s]	0,000000478		35x1,5	0,06	OK	2,5					35	1,5	0,0320	0,00005	4 318	0,03897
cp - średnie ciepło wł. [kJ/kg K]	4,181		42x1,5	0,04	OK	1,0					42	1,5	0,0390	0,00004	3 543	0,04128
			54x2	0,03	OK	0,3					54	2,0	0,0500	0,00003	2 763	0,04446
Przepływ G [kg/h]	183,6
Przepływ G [m3/h]	0,187
Przepływ G [kg/s]	0,051
Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)
Prędkość maksymalna 0,2 do 0,5 m/s (piony)
Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)
Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m
CO DO FI22 PRĘDKOŚĆ 0,3 POW FI22- 0,5M/S

---

Sheet 4: rury PP

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.
Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
Vaillant Saunier Duval Sp. z o.o.
Ośrodek Szkoleniowy Kraków
mgr inż. Roman Ciońćka
Doradca ds. projektowych
tel.: [phone], fax: [phone]
Dobór średnic przewodów - rury PP			średnica nomin.	prędkość przepł.		opór jednostkowy
				w [m/s]		R [Pa/m]					średnica zewn. [mm]	gr. ścianki [mm]	średnica wewn. [m]	e - chropow. wzg.	Re	l
moc przenoszona [kW]	5		16x2,7	0,69	OK	640,0					16	2,7	0,0106	0,00066	15 335	0,02886
temperatura zasilania [oC]	70		20x3,4	0,45	OK	223,0					20	3,4	0,0132	0,00053	12 315	0,03012
temperatura powrotu [oC]	50		25x4,2	0,28	OK	74,6					25	4,2	0,0166	0,00042	9 792	0,03167
k - chropowatość rurociągu [mm]	0,007		32x5,4	0,17	OK	23,3					32	5,4	0,0212	0,00033	7 668	0,03358
Prędkość maksymalna [m/s]	1,0		40x6,7	0,11	OK	7,9					40	6,7	0,0266	0,00026	6 111	0,03559
D t [K]	20		50x8,4	0,07	OK	2,8					50	8,4	0,0332	0,00021	4 896	0,03777
tm - średnia temperatura czynnika [oC]	60		63x10,5	0,04	OK	0,9					63	10,5	0,0420	0,00017	3 870	0,04035
r - gęstość średnia [kg/m3]	983,200		75x12,5	0,03	OK	0,4					75	12,5	0,0500	0,00014	3 251	0,04244
n - lepkość kinematyczna średnia [ m2/s]	0,000000478		90x15	0,02	OK	0,2					90	15	0,0600	0,00012	2 709	0,04481
cp - średnie ciepło wł. [kJ/kg K]	4,181		110x18,4	0,01	OK	0,1					110	18,40	0,0732	0,00010	2 221	0,04762
Przepływ G [kg/h]	216,0
Przepływ G [m3/h]	0,220
Przepływ G [kg/s]	0,060
Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)
Prędkość maksymalna 0,2 do 0,5 m/s (piony)
Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)
Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m

---

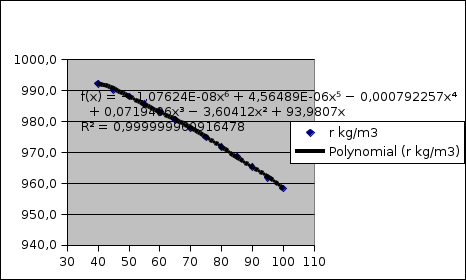

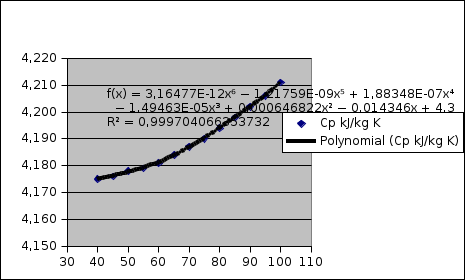

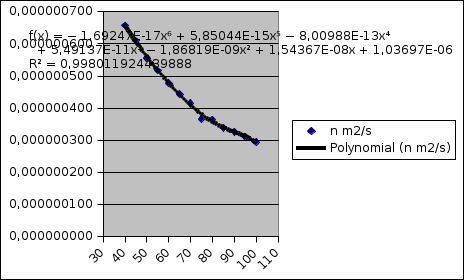

Sheet 5: woda parametry

t	r	Cp	n	n
oC	kg/m3	kJ/kg K	m2/s *10^-6	m2/s
0	999,9	4,226	1,789	0,000001789
5	1000,0	4,206	1,535	0,000001535
10	999,7	4,195	1,300	0,000001300
15	999,1	4,187	1,146	0,000001146
20	998,2	4,182	1,006	0,000001006
25	997,1	4,178	0,884	0,000000884
30	995,7	4,176	0,805	0,000000805
35	994,1	4,175	0,725	0,000000725
40	992,2	4,175	0,658	0,000000658
45	990,2	4,176	0,611	0,000000611
50	988,1	4,178	0,556	0,000000556
55	985,7	4,179	0,517	0,000000517
60	983,2	4,181	0,478	0,000000478
65	980,6	4,184	0,444	0,000000444
70	977,8	4,187	0,415	0,000000415
75	974,9	4,190	0,366	0,000000366
80	971,8	4,194	0,364	0,000000364
85	968,7	4,198	0,339	0,000000339
90	965,3	4,202	0,326	0,000000326
95	961,9	4,206	0,310	0,000000310
100	958,4	4,211	0,294	0,000000294
110	951,0	4,224	0,268	0,000000268
120	943,5	4,232	0,244	0,000000244
130	934,5	4,250	0,226	0,000000226
140	926,3	4,257	0,212	0,000000212
150	916,9	4,270	0,201	0,000000201
160	907,6	4,285	0,191	0,000000191
170	897,3	4,396	0,181	0,000000181
180	886,6	4,396	0,173	0,000000173
190	876,0	4,480	0,166	0,000000166
200	862,8	4,501	0,160	0,000000160
210	852,8	4,560	0,154	0,000000154
220	837,0	4,605	0,149	0,000000149
230	827,3	4,690	0,145	0,000000145
240	809,0	4,731	0,141	0,000000141
250	799,2	4,857	0,137	0,000000137
260	779,0	4,982	0,135	0,000000135
270	767,9	5,030	0,133	0,000000133
280	750,0	5,234	0,131	0,000000131
290	732,3	5,445	0,129	0,000000129
300	712,5	5,694	0,128	0,000000128
310	690,6	6,155	0,128	0,000000128
320	667,1	6,610	0,128	0,000000128
325	650,0	6,699	0,127	0,000000127
330	640,2	7,245	0,127	0,000000127
340	609,4	8,160	0,127	0,000000127
350	572,0	9,295	0,127	0,000000127
360	524,0	9,850	0,127	0,000000127
370	448,0	11,690	0,127	0,000000127
