Dobór średnic rurociągów









ver. 2,0









Rury stalowe











Rury miedziane











Rury PP (polipropylen)











Właściwości fizyczne wody











Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.

Sheet 2: rury stalowe

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.









Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
































Vaillant Saunier Duval Sp. z o.o.














Ośrodek Szkoleniowy Kraków













mgr inż. Roman Ciońćka













Doradca ds. projektowych













tel.: (012) 680 26 80, fax: (012) 643 41 07
































Dobór średnic przewodów - rury stalowe

średnica nomin. prędkość przepł.
opór jednostkowy









(chropowatość rur nowych 0,15-0,2 mm)


w [m/s]
R [Pa/m]



średnica zewn. [mm] gr. ścianki [mm] średnica wewn. [m] e - chropow. wzg. Re l
moc przenoszona [kW] 5
10 0,66 OK 747,6



17,2 2,35 0,0125 0,01200 17 339 0,04324
temperatura zasilania [oC] 70
15 0,40 OK 207,4



21,3 2,65 0,016 0,00938 13 546 0,04122
temperatura powrotu [oC] 55
20 0,22 OK 44,7



26,9 2,65 0,0216 0,00694 10 034 0,03984
k - chropowatość rurociągu [mm] 0,15
25 0,14 OK 14,0



33,7 3,25 0,0272 0,00551 7 968 0,03958
Prędkość maksymalna [m/s] 1,0
32 0,08 OK 3,6



42,4 3,25 0,0359 0,00418 6 037 0,04013
D t [K] 15
40 0,06 OK 1,7



48,3 3,25 0,0418 0,00359 5 185 0,04081
tm - średnia temperatura czynnika [oC] 62,5
50 0,04 OK 0,5



60,3 3,65 0,053 0,00283 4 089 0,04236
r - gęstość średnia [kg/m3] 983,200
65 0,02 OK 0,2



76,1 3,65 0,0688 0,00218 3 150 0,04469
n - lepkość kinematyczna średnia [ m2/s] 0,000000478
80 0,02 OK 0,1



88,9 4,05 0,0808 0,00186 2 682 0,04644
cp - średnie ciepło wł. [kJ/kg K] 4,181
100 0,01 OK 0,0



114,3 4,50 0,1053 0,00142 2 058 0,04981



125 0,01 OK 0,0



133 4,50 0,124 0,00121 1 748 0,05220
Przepływ G [kg/h] 288,0
150 0,00 OK 0,0



159,3 4,50 0,1503 0,00100 1 442 0,05532
Przepływ G [m3/h] 0,29
200 0,00 OK 0,0



216 6,00 0,204 0,00074 1 062 0,06100
Przepływ G [kg/s] 0,080
250 0,00 OK 0,0



267 6,30 0,2544 0,00059 852 0,06569

















Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)














Prędkość maksymalna 0,2 do 0,5 m/s (piony)













Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)













Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m

















































TECE wielowarstwowa dzewn. gr. ścianki dwew. d wew (m) prędkość











14 2,0 12,0 0,012 0,72











16 2,2 13,8 0,014 0,54











20 2,8 17,2 0,017 0,35











25 3,5 21,5 0,022 0,22










32 4,0 28,0 0,028 0,13












Sheet 3: rury Cu

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.









Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
































Vaillant Saunier Duval Sp. z o.o.














Ośrodek Szkoleniowy Kraków













mgr inż. Roman Ciońćka













Doradca ds. projektowych















tel.: (012) 680 26 80, fax: (012) 643 41 07
































Dobór średnic przewodów - rury miedziane

średnica nomin. prędkość przepł.
opór jednostkowy









(chropowatość rur nowych 0,0015 mm)


w [m/s]
R [Pa/m]



średnica zewn. [mm] gr. ścianki [mm] średnica wewn. [m] e - chropow. wzg. Re l
moc przenoszona [kW] 4,24
10x1 1,03 ZA DUŻO !!! 1 780,8



10 1,0 0,0080 0,00019 17 271 0,02721
temperatura zasilania [oC] 70
12x1 0,66 ZA DUŻO !!! 614,5



12 1,0 0,0100 0,00015 13 817 0,02866
temperatura powrotu [oC] 50
15x0,8 0,37 ZA DUŻO !!! 152,8



15 0,8 0,0134 0,00011 10 311 0,03079
k - chropowatość rurociągu [mm] 0,0015
15x1 0,39 ZA DUŻO !!! 176,5



15 1,0 0,0130 0,00012 10 628 0,03056
Prędkość maksymalna [m/s] 0,3
18x1 0,26 OK 65,9



18 1,0 0,0160 0,00009 8 636 0,03223
D t [K] 20
22x1 0,17 OK 22,9



22 1,0 0,0200 0,00008 6 908 0,03419
tm - średnia temperatura czynnika [oC] 60
28x1 0,10 OK 6,6



28 1,0 0,0260 0,00006 5 314 0,03674
r - gęstość średnia [kg/m3] 983,200
28x1,5 0,11 OK 8,0



28 1,5 0,0250 0,00006 5 527 0,03634
n - lepkość kinematyczna średnia [ m2/s] 0,000000478
35x1,5 0,06 OK 2,5



35 1,5 0,0320 0,00005 4 318 0,03897
cp - średnie ciepło wł. [kJ/kg K] 4,181
42x1,5 0,04 OK 1,0



42 1,5 0,0390 0,00004 3 543 0,04128



54x2 0,03 OK 0,3



54 2,0 0,0500 0,00003 2 763 0,04446
Przepływ G [kg/h] 183,6














Przepływ G [m3/h] 0,187














Przepływ G [kg/s] 0,051































Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)














Prędkość maksymalna 0,2 do 0,5 m/s (piony)













Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)













Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m

















































CO DO FI22 PRĘDKOŚĆ 0,3 POW FI22- 0,5M/S


































































Sheet 4: rury PP

Uwaga: Firma Vaillant Saunier Duval Sp. z o.o. oraz autor tego arkusza nie ponoszą odpowiedzialności za ewentualne ukryte błędy w arkuszu, oraz za wszelkie negatywne skutki i straty wynikające z jego użytkowania.









Dane w kolorze niebieskim do uzupełnineia dla kazdego przypadku indywidualnie, pozostałe kolory wyniki pośrednie i główne
































Vaillant Saunier Duval Sp. z o.o.















Ośrodek Szkoleniowy Kraków














mgr inż. Roman Ciońćka













Doradca ds. projektowych













tel.: (012) 680 26 80, fax: (012) 643 41 07
































Dobór średnic przewodów - rury PP

średnica nomin. prędkość przepł.
opór jednostkowy













w [m/s]
R [Pa/m]



średnica zewn. [mm] gr. ścianki [mm] średnica wewn. [m] e - chropow. wzg. Re l
moc przenoszona [kW] 5
16x2,7 0,69 OK 640,0



16 2,7 0,0106 0,00066 15 335 0,02886
temperatura zasilania [oC] 70
20x3,4 0,45 OK 223,0



20 3,4 0,0132 0,00053 12 315 0,03012
temperatura powrotu [oC] 50
25x4,2 0,28 OK 74,6



25 4,2 0,0166 0,00042 9 792 0,03167
k - chropowatość rurociągu [mm] 0,007
32x5,4 0,17 OK 23,3



32 5,4 0,0212 0,00033 7 668 0,03358
Prędkość maksymalna [m/s] 1,0
40x6,7 0,11 OK 7,9



40 6,7 0,0266 0,00026 6 111 0,03559
D t [K] 20
50x8,4 0,07 OK 2,8



50 8,4 0,0332 0,00021 4 896 0,03777
tm - średnia temperatura czynnika [oC] 60
63x10,5 0,04 OK 0,9



63 10,5 0,0420 0,00017 3 870 0,04035
r - gęstość średnia [kg/m3] 983,200
75x12,5 0,03 OK 0,4



75 12,5 0,0500 0,00014 3 251 0,04244
n - lepkość kinematyczna średnia [ m2/s] 0,000000478
90x15 0,02 OK 0,2



90 15 0,0600 0,00012 2 709 0,04481
cp - średnie ciepło wł. [kJ/kg K] 4,181
110x18,4 0,01 OK 0,1



110 18,40 0,0732 0,00010 2 221 0,04762

















Przepływ G [kg/h] 216,0














Przepływ G [m3/h] 0,220














Przepływ G [kg/s] 0,060































Prędkość maksymalna 0,4 do 1,0 m/s (przewody rozprowadzające)














Prędkość maksymalna 0,2 do 0,5 m/s (piony)













Prędkość maksymalna 0,1 do 0,4 m/s (gałązki grzejnikowe)













Zalecany jednostkowy spadek ciśnienia R w rurociągach wodnych w przedziale 50 do 300 Pa/m























































































































































Sheet 5: woda parametry

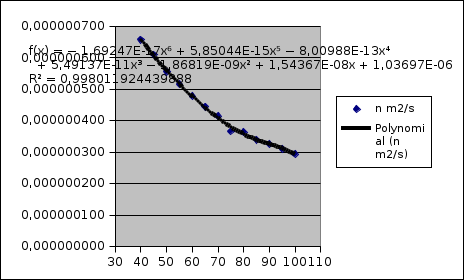

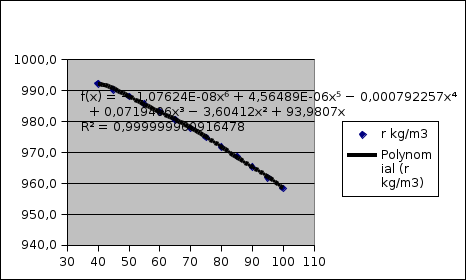

t r Cp n n








oC kg/m3 kJ/kg K m2/s *10^-6 m2/s








0 999,9 4,226 1,789 0,000001789


5 1000,0 4,206 1,535 0,000001535

10 999,7 4,195 1,300 0,000001300

15 999,1 4,187 1,146 0,000001146

20 998,2 4,182 1,006 0,000001006

25 997,1 4,178 0,884 0,000000884

30 995,7 4,176 0,805 0,000000805

35 994,1 4,175 0,725 0,000000725

40 992,2 4,175 0,658 0,000000658

45 990,2 4,176 0,611 0,000000611

50 988,1 4,178 0,556 0,000000556

55 985,7 4,179 0,517 0,000000517

60 983,2 4,181 0,478 0,000000478

65 980,6 4,184 0,444 0,000000444
70 977,8 4,187 0,415 0,000000415
75 974,9 4,190 0,366 0,000000366
80 971,8 4,194 0,364 0,000000364

85 968,7 4,198 0,339 0,000000339


90 965,3 4,202 0,326 0,000000326

95 961,9 4,206 0,310 0,000000310

100 958,4 4,211 0,294 0,000000294

110 951,0 4,224 0,268 0,000000268

120 943,5 4,232 0,244 0,000000244

130 934,5 4,250 0,226 0,000000226

140 926,3 4,257 0,212 0,000000212

150 916,9 4,270 0,201 0,000000201

160 907,6 4,285 0,191 0,000000191

170 897,3 4,396 0,181 0,000000181

180 886,6 4,396 0,173 0,000000173

190 876,0 4,480 0,166 0,000000166

200 862,8 4,501 0,160 0,000000160

210 852,8 4,560 0,154 0,000000154

220 837,0 4,605 0,149 0,000000149

230 827,3 4,690 0,145 0,000000145

240 809,0 4,731 0,141 0,000000141

250 799,2 4,857 0,137 0,000000137


260 779,0 4,982 0,135 0,000000135

270 767,9 5,030 0,133 0,000000133

280 750,0 5,234 0,131 0,000000131

290 732,3 5,445 0,129 0,000000129

300 712,5 5,694 0,128 0,000000128

310 690,6 6,155 0,128 0,000000128

320 667,1 6,610 0,128 0,000000128

325 650,0 6,699 0,127 0,000000127

330 640,2 7,245 0,127 0,000000127

340 609,4 8,160 0,127 0,000000127

350 572,0 9,295 0,127 0,000000127

360 524,0 9,850 0,127 0,000000127

370 448,0 11,690 0,127 0,000000127
