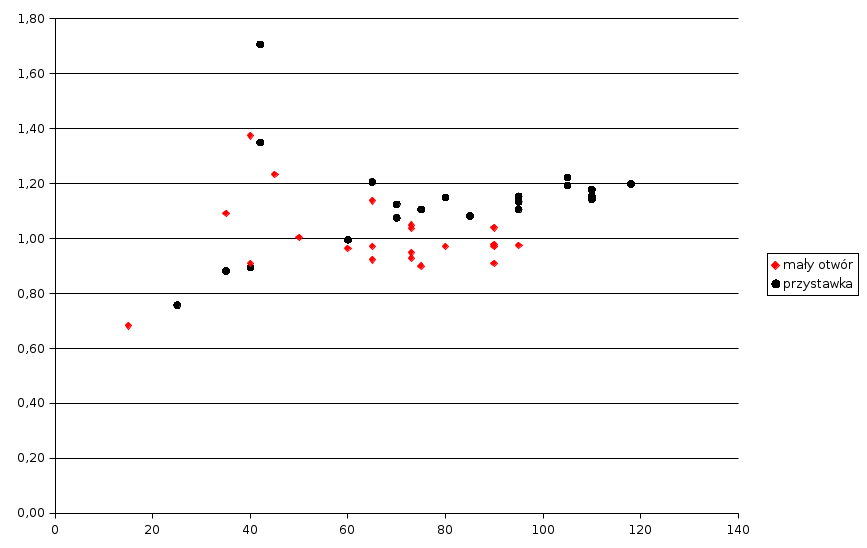

mały otwór								mały otwór z przystawką
cm	cm	cm	ml/s
Z1	h1	h2	Q	H0	u			Z1	h1	h2	Q	H0	u
6,4	4,4	0,7	15	0,4	0,68			6,5	4,5	1,0	42	0,5	1,71
6,7	4,7	1,6	40	0,7	1,37			6,8	4,8	1,0	42	0,8	1,35
6,9	4,9	1,4	35	0,8	1,09			6,9	4,9	1,2	25	0,9	0,76
7,1	5,1	1,7	45	1,1	1,23			7,3	5,3	1,5	35	1,3	0,88
7,6	5,6	1,6	40	1,6	0,91			7,7	5,7	1,7	40	1,7	0,90
8,1	6,1	1,9	50	2,1	1,00			8,4	6,4	2,2	65	2,4	1,21
8,7	6,7	2,2	65	2,7	1,14			9,0	7,0	2,1	60	3,0	1,00
9,2	7,2	2,1	60	3,2	0,96			9,2	7,2	2,4	70	3,2	1,12
9,7	7,7	2,2	65	3,7	0,97			9,5	7,5	2,4	70	3,5	1,08
10,0	8,0	2,4	73	4,0	1,05			9,8	7,8	2,5	75	3,8	1,11
10,1	8,1	2,2	65	4,1	0,92			10,0	8,0	2,6	80	4,0	1,15
10,1	8,1	2,4	73	4,1	1,04			11,1	9,1	2,7	85	5,1	1,08
10,9	8,9	2,4	73	4,9	0,95			11,6	9,6	2,9	95	5,6	1,15
11,1	9,1	2,4	73	5,1	0,93			11,8	9,8	2,9	95	5,8	1,13
11,6	9,6	2,6	80	5,6	0,97			12,1	10,1	2,9	95	6,1	1,11
11,8	9,8	2,5	75	5,8	0,90			12,1	10,1	3,1	105	6,1	1,22
12,2	10,2	2,8	90	6,2	1,04			12,4	10,4	3,1	105	6,4	1,19
13,0	11,0	2,8	90	7,0	0,98			13,2	11,2	3,2	110	7,2	1,18
13,1	11,1	2,8	90	7,1	0,97			13,5	11,5	3,2	110	7,5	1,15
13,9	11,9	2,9	95	7,9	0,97			13,7	11,7	3,2	110	7,7	1,14
14,1	12,1	2,8	90	8,1	0,91			14,0	12,0	3,3	118	8,0	1,20
				u śr	1,00							u śr	1,13
h1=Z1-Z0
d otworu nad dno 4[cm]				4	A
d małego otworu i małej przystawki 1[cm]				1	0,7854
d dużego otworu i dużej przystawki 1,6[cm]				1,6	2,0106
Z0				2
g			cm/s2	981

---

Sheet 3: Wykres2

---

Sheet 4: Arkusz3

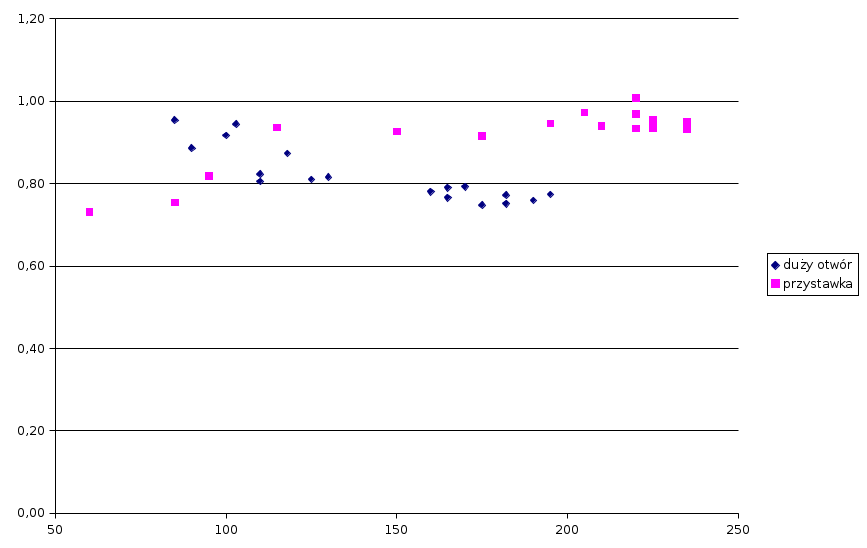

duzy otwór								duży otwór z przystawką
Z1	h1	h2	Q	H0	u			Z1	h1	h2	Q	H0	u
7,00	5,0	2,70	85	1,0	0,95			6,85	4,85	2,10	60	0,8	0,73
7,30	5,3	2,80	90	1,3	0,89			7,60	5,60	2,70	85	1,6	0,75
7,50	5,5	2,90	100	1,5	0,92			7,70	5,70	2,90	95	1,7	0,82
7,50	5,5	3,00	103	1,5	0,94			7,90	5,90	3,20	115	1,9	0,94
8,25	6,3	3,20	110	2,3	0,82			9,30	7,30	3,90	150	3,3	0,93
8,30	6,3	3,30	118	2,3	0,87			10,60	8,60	4,30	175	4,6	0,92
8,35	6,4	3,20	110	2,4	0,81			11,35	9,35	4,60	195	5,4	0,95
9,00	7,0	3,40	125	3,0	0,81			11,60	9,60	4,70	205	5,6	0,97
9,20	7,2	3,50	130	3,2	0,82			12,00	10,00	4,00	220	6,0	1,01
11,30	9,3	4,00	160	5,3	0,78			12,30	10,30	4,80	210	6,3	0,94
11,50	9,5	4,10	165	5,5	0,79			12,50	10,50	4,90	220	6,5	0,97
11,80	9,8	4,20	170	5,8	0,79			13,00	11,00	5,00	225	7,0	0,95
11,85	9,9	4,10	165	5,9	0,77			13,00	11,00	4,90	220	7,0	0,93
12,90	10,9	4,30	175	6,9	0,75			13,00	11,00	5,00	225	7,0	0,95
13,00	11,0	4,40	182	7,0	0,77			13,30	11,30	5,00	225	7,3	0,94
13,40	11,4	4,40	182	7,4	0,75			13,30	11,30	5,00	225	7,3	0,94
13,90	11,9	4,50	190	7,9	0,76			13,70	11,70	5,10	235	7,7	0,95
14,00	12,0	4,60	195	8,0	0,77			14,00	12,00	5,10	235	8,0	0,93
				u śr	0,82			14,00	12,00	5,10	235	8,0	0,93
												u śr	0,92
h1=Z1-Z0
d otworu nad dno 4[cm]				4	A
d małego otworu i małej przystawki 1[cm]				1	0,7854
d dużego otworu i dużej przystawki 1,6[cm]				1,6	2,0106
Z0				2
g			cm/s2	981
