1.0. Zebranie obciążeń | ||||||
e = 7,5 cm | ||||||
es= 47,5 cm | ||||||
1.1. Obciążenie stałe | ||||||
qk [ kN ] | g | q [ kN ] | ||||

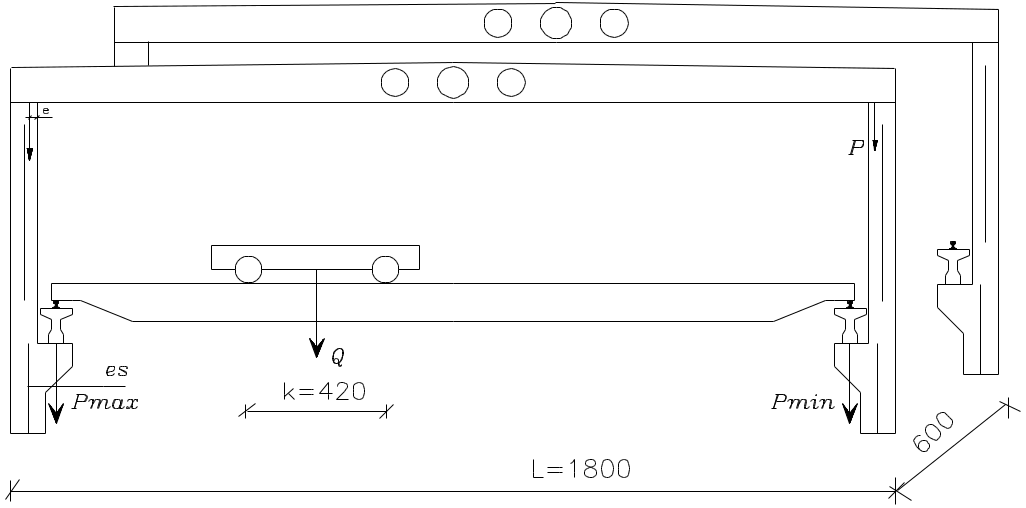

-Obc. od suwnicy | ||||||
M= | 111,15 | 1,1 | 122,265 | |||
Q= | 32 | 1,1 | 35,2 | |||
Pmax= | 57 | 1,1 | 62,7 | |||
Hmax= | 5,7 | 1,1 | 6,27 | |||
Pmin= | 14,575 | 1,1 | 16,0325 | |||
Hmin= | 1,4575 | 1,1 | 1,6 | |||
-Obc. od szyny | ||||||
0,244 | 1,1 | 0,27 | ||||
-ciężar belki podsuwnicowej | ||||||
24,6 | 1,1 | 27,06 | ||||
96,18015 | [ kN ] | |||||
63,5129 | [ kN ] | |||||
-Obc. od dźwigara dachowego | ||||||
0,5*73= | 36,50 | 1,1 | 40,15 | |||
-Obc. od płyt dachowych | ||||||
6x13,1= | 78,60 | 1,1 | 86,46 | |||
-Ciężaw gładzi cementowej 1cm | ||||||
0,01x6x9x19= | 10,26 | 1,2 | 12,312 | |||
-Ciężar styropianu 5cm | ||||||
0,05x6x9x0,45= | 1,22 | 1,2 | 1,458 | |||
-Ciężar 3 warstw papy na lepiku | ||||||
6x9x0,15= | 8,10 | 1,2 | 9,72 | |||
Razem : | 134,7 | 150,1 | ||||
-ciężar ściany osłonowej | ||||||
0,22x6= | 1,32 | 1,2 | 1,584 | |||
1.2. Obciążenie zmienne | ||||||
qk [ kN ] | g | q [ kN ] | ||||
-Obc. od śniegu | ||||||
Qk= | 0,7 [ kN/m2 ] | |||||
C= | 0,7 | |||||
Sk= | 0,49 [ kN/m2 ] | |||||
0,49x6x9= | 26,46 | 1,4 | 37,0 | |||
-Obc. od wiatru | ||||||
qk= | 350 [ Pa ] | |||||
Ce= | 0,8 | |||||
C= | 0,7 (parcie) ; -o,4 (ssanie) dla budunku | |||||
C= | -0,9 (strona nawietrzna) ; -0,4 (strona zawietrzna) dla dachu | |||||
| 1,8 | |||||
pk= | 0,35x0,8x0,7x1,8=0,353 [ kN/m2 ] | parcie dla hali | ||||
pk= | 0,35x0,8x-0,4x1,8=-0,202 [ kN/m2 ] | ssanie dla hali | ||||
0,353x6x11,25x1,8= | 42,8895 | 1,4 | 60,0 | |||
-0,202x6x11,25x1,8= | -24,543 | 1,4 | -34,4 | |||
1.3. Przekrój słupa | ||||||
1-1 | ||||||
A = | 0,36 | cm2 | 0,6 | |||
J = | 0,011 | cm4 | ||||
E = | 25258 | MPa | ||||
0,6 | ||||||
EJ = | 273 | |||||
EA = | 9093 | |||||
2-2 | ||||||
A = | 0,27 | cm2 | 0,6 | |||
J = | 0,005 | cm4 | ||||
E = | 25258 | MPa | 0,45 | |||
EJ = | 115 | |||||
EA = | 6820 |
1.4. Schemat statyczny i rozwiązanie układu | |||||||||
Schemat statyczny i rozwiązanie układu w załączniku Z1 | |||||||||
Wartości sił wewnęcznych od poszczególnych schematów obciążeń | |||||||||
Obciążenie | prze- | M | T | N | |||||
krój | [ kNm ] | [ kN ] | [ kN ] | ||||||
1 | 1 | 7,5190 | 1,739 | 259,25 | |||||
Ciężar własny | 2 | -3,436 | 1,739 | 189,39 | |||||
3 | -3,436 | 1,739 | 189,39 | ||||||
4 | -11,26 | 1,739 | 150,10 | ||||||
2 | 1 | 1,025 | 0,351 | 37,00 | |||||
Śniegiem | 2 | -0,556 | 0,351 | 37,000 | |||||
3 | -0,556 | 0,351 | 37,000 | ||||||
4 | -2,770 | 0,351 | 37,000 | ||||||
3 | 1 | -258,69 | -52,735 | 0,000 | |||||
Wiatrem z lewej | 2 | -75,349 | -28,750 | 0,000 | |||||
3 | -75,349 | -28,750 | 0,000 | ||||||
4 | 0,000 | 4,829 | 0,000 | ||||||
4 | 1 | 230,616 | 37,877 | 0,000 | |||||
Wiatrem z prawej | 2 | 91,150 | 24,107 | 0,000 | |||||
3 | 91,150 | 24,107 | 0,000 | ||||||
4 | 0,000 | 4,829 | 0,000 | ||||||
5 | 1 | -3,593 | 3,897 | 91,680 | |||||
Suwnicą pionowe max. | 2 | -21,129 | 3,897 | 91,680 | |||||
3 | 24,554 | 3,897 | 0,000 | ||||||
z lewej strony | 4 | 0,000 | 3,897 | 0,000 | |||||
6 | 1 | -38,776 | -0,797 | 63,510 | |||||
Suwnicą pionowe min. | 2 | -35,190 | -0,797 | 63,510 | |||||
3 | -5,020 | -0,797 | 0,000 | ||||||
z lewej strony | 4 | 0,000 | -0,797 | 0,000 | |||||
7 | 1 | -21,873 | -5,683 | 0,000 | |||||
Suwnicą poziome max. | 2 | 3,699 | -5,683 | 0,000 | |||||
3 | 3,699 | 0,587 | 0,000 | ||||||
z lewej strony,w prawo | 4 | 0,000 | 0,587 | 0,000 | |||||
8 | 1 | 21,873 | 5,683 | 0,000 | |||||
Suwnicą poziome max. | 2 | -3,699 | 5,683 | 0,000 | |||||
3 | -3,699 | -0,587 | 0,000 | ||||||
z lewej strony,w lewo | 4 | 0,000 | -0,587 | 0,000 | |||||
9 | 1 | -13,542 | -2,187 | 0,000 | |||||
Suwnicą poziome min. | 2 | -3,699 | -2,187 | 0,000 | |||||
3 | -3,699 | -0,587 | 0,000 | ||||||
z lewej strony,w prawo | 4 | 0,000 | -0,587 | 0,000 | |||||
10 | 1 | 13,542 | 2,187 | 0,000 | |||||
Suwnicą poziome min. | 2 | 3,699 | 2,087 | 0,000 | |||||
3 | 3,699 | 0,587 | 0,000 | ||||||
z lewej strony,w lewo | 4 | 0,000 | 0,587 | 0,000 | |||||
Ekstremalne siły w słupie | |||||||||
przekrój | max.M. | odp.T | odp.N | min.M. | odp.T | odp.N | max.N | odpM. | odpT |
[kNm] | [ kN ] | [ kN ] | [kNm] | [ kN ] | [ kN ] | [kN] | [ kNm] | [ kN] | |
1 | 256,4 | 49,2 | 350,9 | -311,8 | -57,5 | 322,8 | 387,9 | 5,0 | 6,0 |
2 | 70,3 | 24,1 | 281,1 | -118,2 | -21,8 | 289,9 | 318,1 | -25,1 | 6,0 |
3 | 116,0 | 30,3 | 189,4 | -88,1 | -28,0 | 226,4 | 226,4 | -4,0 | 2,1 |
4 | -11,3 | 6,0 | 150,1 | -14,0 | 11,4 | 187,1 | 187,1 | -14,0 | 2,1 |
Poszczególne schematy obciążeń dla poszcególnych sił i dla odpowiednich przekrojów | |||||||||
przekrój | 1 | 2 | 3 | 4 | |||||
Mmax | 2,4,5,6 | 1,4,5,7 | 1,4,5 | 1,3,8 | |||||
Mmin | 1,3,6,7 | 1,2,3,6,8 | 1,2,3,6,8 | 1,2,3,5,7 | |||||
Nmax | 1,2,5 | 1,2,5 | 1,2 | 1,2 |
