Sheet 1: Arkusz1

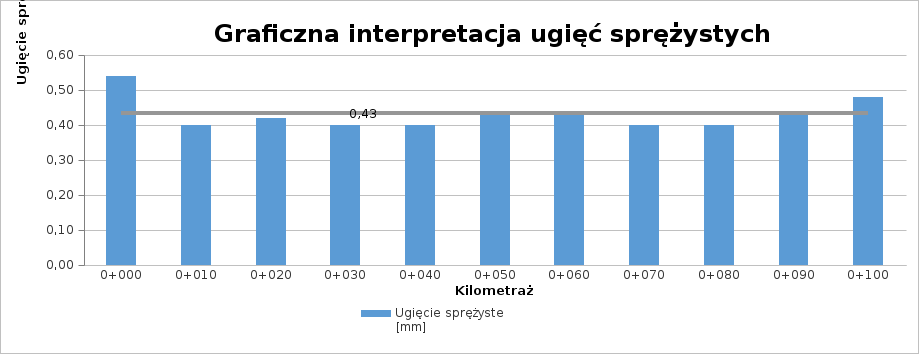

BADANIE UGIĘCIOMIERZEM BELKOWYM																						Średnia [mm]
																					0+000,00	0,433
Data i godzina		21.11.2015 12:30																			0+010,00	0,433
Nazwa drogi		ul. Studencka, Kielce																			0+020,00	0,433
Odcinek od km		0+000,00	do km	0+100,00																	0+030,00	0,433
Odległość od osi drogi [m]																					0+040,00	0,433
Rodzaj nawierzchni		asfaltowa																			0+050,00	0,433
Stan pogody		pochmurno, bez opadów																			0+060,00	0,433
Temp. powietrza																					0+070,00	0,433
Temp. Nawierzchni																					0+080,00	0,433
																					0+090,00	0,433
																					0+100,00	0,433
Lp.	Punkt pomiaru [km]	Różnica odczytów [mm]	Ugięcie sprężyste [mm]	Uwagi
1	0+000	0,27	0,54
2	0+010	0,20	0,40
3	0+020	0,21	0,42
4	0+030	0,20	0,40
5	0+040	0,20	0,40
6	0+050	0,22	0,44
7	0+060	0,22	0,44
8	0+070	0,20	0,40
9	0+080	0,20	0,40
10	0+090	0,22	0,44
11	0+100	0,24	0,48
Średnia			0,43
Odchylenie			0,044

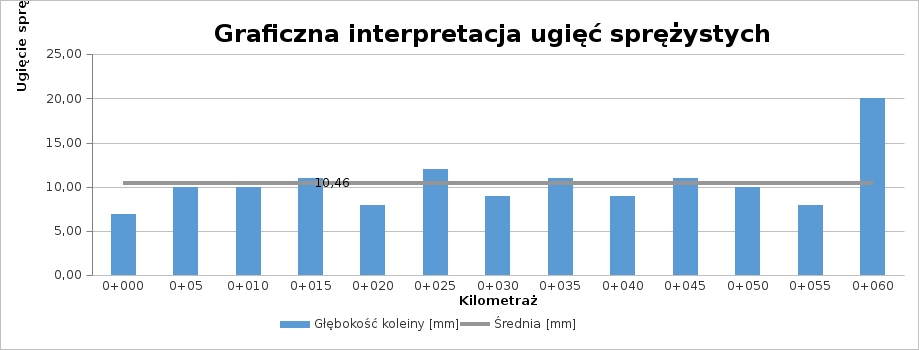

BADANIE GŁĘBOKOŚCI KOLEINY ŁATĄ I KLINEM
Lp.	Punkt pomiaru [km]	Głębokość koleiny [mm]		Uwagi
1	0+000	7,00																0+000	7,00	10,46
2	0+005	10,00																0+05	10,00	10,46
3	0+010	10,00																0+010	10,00	10,46
4	0+015	11,00																0+015	11,00	10,46
5	0+020	8,00																0+020	8,00	10,46
6	0+025	12,00																0+025	12,00	10,46
7	0+030	9,00																0+030	9,00	10,46
8	0+035	11,00																0+035	11,00	10,46
9	0+040	9,00																0+040	9,00	10,46
10	0+045	11,00																0+045	11,00	10,46
11	0+050	10,00																0+050	10,00	10,46
12	0+055	8,00																0+055	8,00	10,46
13	0+060	20,00																0+060	20,00	10,46
Średnia		10,46
Odchylenie		3,20
	Hm = E[h] + 2Dh	Hm =	16,87

---

Sheet 2: Arkusz1 (2)

BADANIE WAHADŁEM ANGIELSKIM (wg PN-EN 13036-4)																										Średnia [mm]
																									0+000,00	#REF!
Data i godzina		05.12.2015 14:10									Pomiar temp. ślizgacza [°C]	Korekta wartości mierzonej													0+010,00	#REF!
Nazwa drogi		ul. Studencka, Kielce									36-40	3													0+020,00	0,433
Odcinek od km		0+150,00			do km	0+170,00					30-35	2													0+030,00	0,433
Odległość od krawędzi [m]		1,00 m									23-29	1													0+040,00	0,433
Rodzaj nawierzchni		asfaltowa									19-22	0													0+050,00	0,433
Stan pogody		pochmurno, bez opadów									16-18	-1													0+060,00	0,433
Temp. powietrza		8°C									11-15	-2													0+070,00	0,433
Temp. nawierzchni		6°C									8-10	-3
Numer ślizgacza		55									5-7	-4
Temp. wody		8°C																							0+080,00	0,433
																									0+090,00	0,433
											Wskaźnik BSRT	Szorstkość													0+100,00	0,433
KM		0+150,00		OPIS		Prawy pas					> 65	Dobra

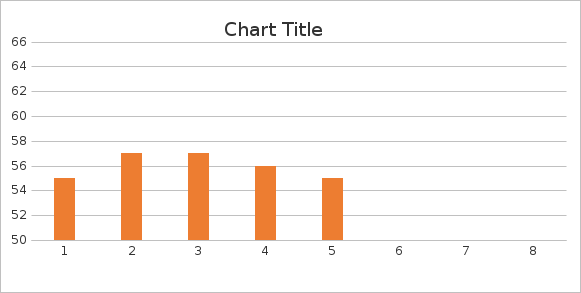

Pomiar wi	1	2	3	4	5	6	7	8			55÷65	Zadowalająca
	55	57	57	56	55	-	-	-			45÷55	Dostateczna
Temperatura 1		8°C			PTV		56				< 45	Niedostateczna
Temperatura 2		8°C			PTVCorr		53
KM		0+155,00		OPIS
Pomiar wi	1	2	3	4	5	6	7	8
	63	55	60	60	58	60	60	60
Temperatura 1		8°C			PTV		60
Temperatura 2		8°C			PTVCorr		57
KM		0+160,00		OPIS

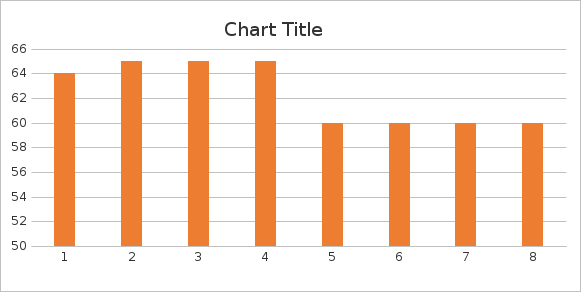

Pomiar wi	1	2	3	4	5	6	7	8
	64	65	65	65	60	60	60	60
Temperatura 1		8°C			PTV		60
Temperatura 2		8°C			PTVCorr		57
KM		0+165,00		OPIS
Pomiar wi	1	2	3	4	5	6	7	8
	60	64	64	63	63	60	60	60
Temperatura 1		8°C			PTV		60
Temperatura 2		8°C			PTVCorr		57
KM		0+170,00		OPIS
Pomiar wi	1	2	3	4	5	6	7	8
	60	63	63	63	63	-	-	-
Temperatura 1		8°C			PTV		62
Temperatura 2		8°C			PTVCorr		59
Średnia				57
Odchylenie				2,30
Wnioski:
Wskaźnik BSRT				Szorstkość
57				Zadowalająca
