Projekt dachu


Overview

Łata
Przekrój
Zestawienie obciążeń
Schemat statyczny
Krokiew
Kleszcze

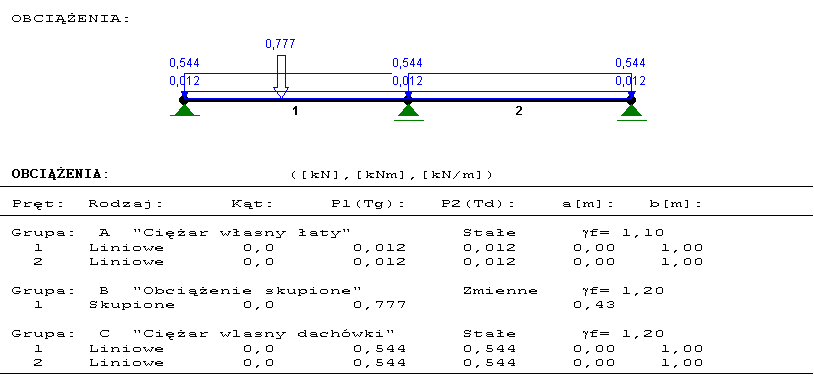

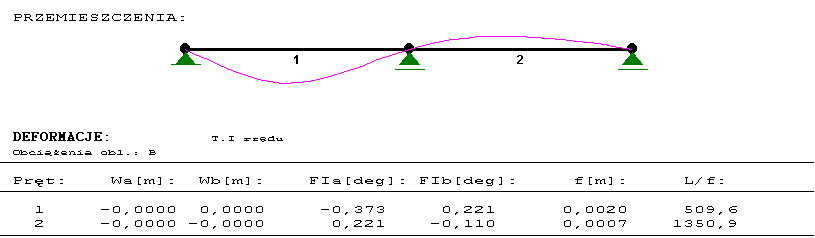

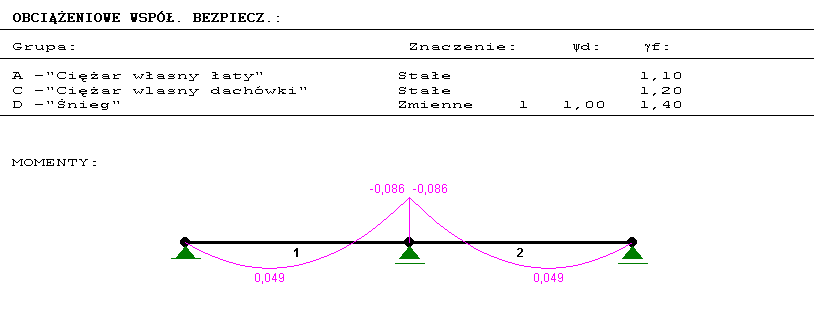

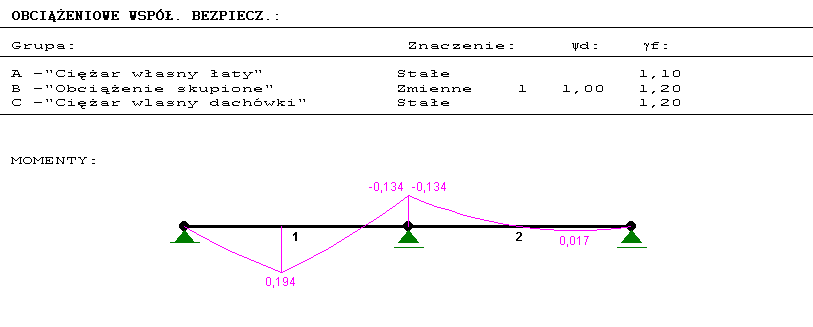

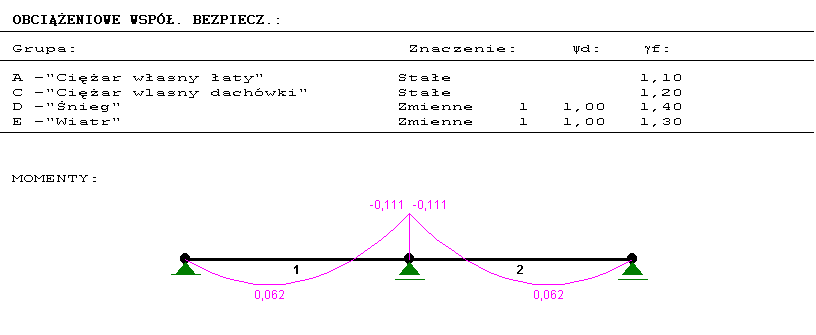

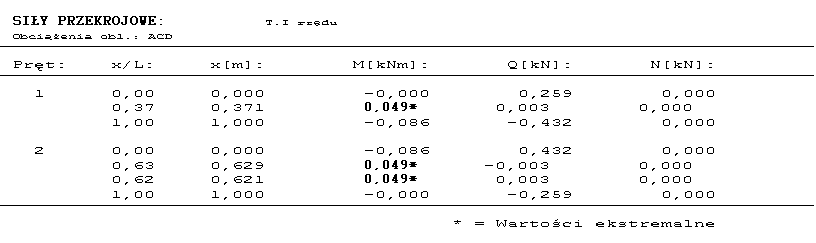

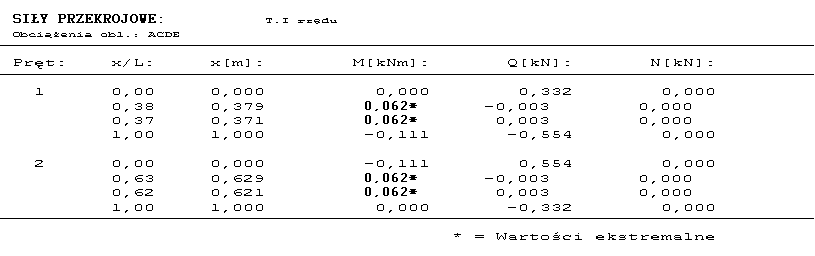

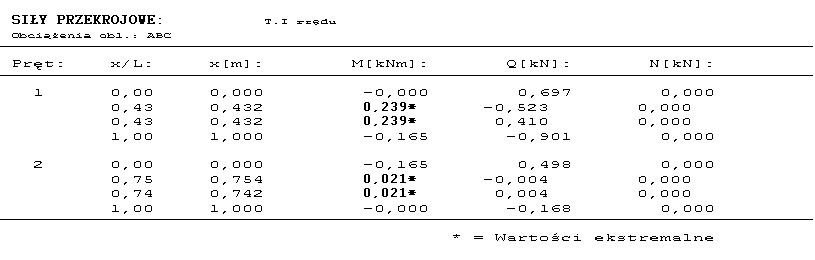

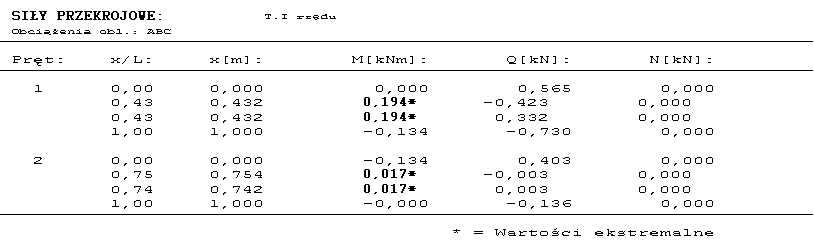

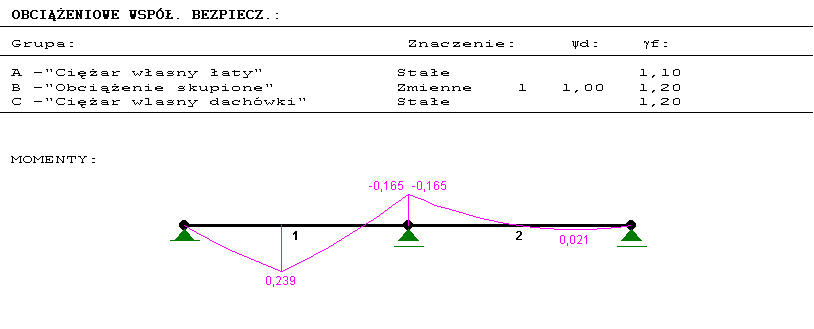

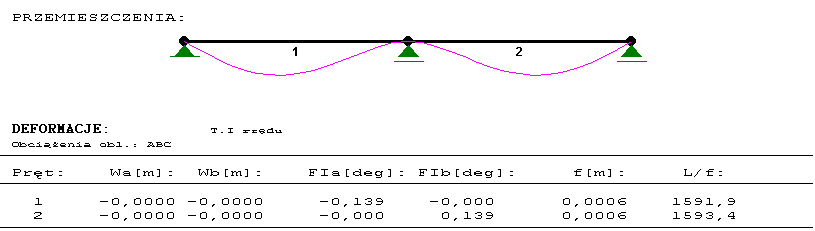

Sheet 1: Łata




















- od obciążenia siłą skupioną (obciążenie krótkotrwałe)








- od obciążenia siłą skupioną (obciążenie krótkotrwałe)











































- od obciążenia ciężarem własnym (obciążenie stałe)








- od obciążenia ciężarem własnym (obciążenie stałe)










































































































































































































































































































































































































































































































































































































































































































































































































- dla składowych prostopadłych obciążenia





























































































































































































































































































































- dla składowych równoległych obciążenia

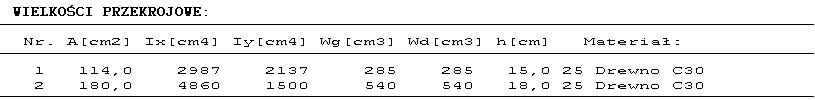

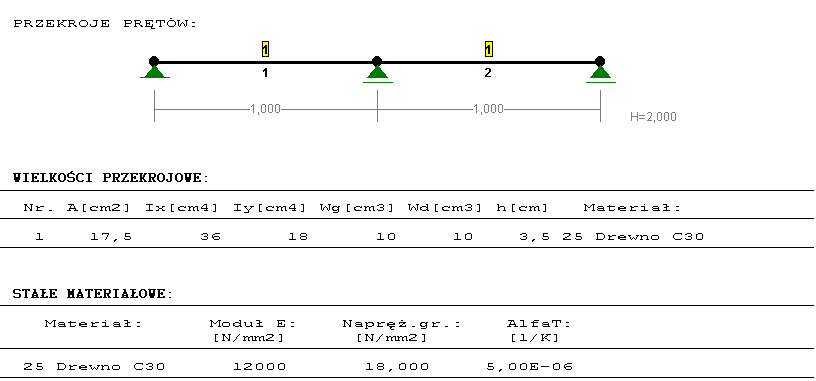

Sheet 2: Przekrój



Sheet 3: Zestawienie obciążeń

1.3 ZESTAWIENIE OBCIĄŻEŃ POŁACI DACHOWYCH WIĘŹBY PŁATWIOWO - KLESZCZOWEJ

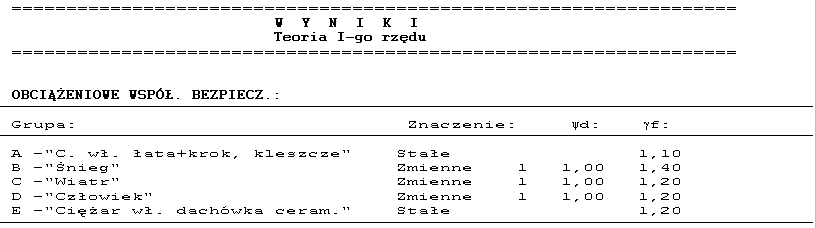

OBCIĄŻENIE Wartość charakteryst. [kN/m] Współcz. obciążenia gF Wartość obliczeniowa [kN/m] Składowe prostopadłe obciążenia Składowe równoległe obciążenia
Wartość charakteryst. [kN/m] Wartość obliczeniowa [kN/m] Wartość charakteryst. [kN/m] Wartość obliczeniowa [kN/m]
Ciężar własny pokrycia z uwzględnieniem ciężaru krokwi














- ciężar łaty














0,002835 * 5,5 * 3 * 1,0m
0,047
1,1
0,052
0,037
0,040
0,030
0,033

- ciężar własny dachówki ceramicznej
0,700
1,2
0,840
0,544
0,653
0,441
0,529

- ciężar własny krokwi














0,1 * 0,18 * 5,5
0,099
1,1
0,109
0,077
0,085
0,062
0,069
RAZEM (qk): qk = 0,846

qd = 1,001 qkL = 0,657 qdL = 0,778 qkII = 0,532 qdII = 0,630
Śnieg














- połać lewa














Sk = Qk * C2 = 1,1 * 0,84 * 1m Sk = 0,924
1,4 Sd = 1,294 SkL = 0,558 SdL = 0,781 SkII = 0,452 SdII = 0,633

- połać prawa














Sk = Qk * C2 = 1,1 * 0,56 * 1m Sk = 0,616
1,4 Sd = 0,862 SkL = 0,372 SdL = 0,521 SkII = 0,301 SdII = 0,422
Wiatr














- połać nawietrzna














pk1 = qk * Ce * C * b = 0,25 * 0,8 * 0,385 * 1,8 pk1 = 0,139
1,3 pd1 = 0,180 pkL1 = 0,125 pdL1 = 0,162
-
-

- połać zawietrzna














pk2 = qk * Ce * C * b = 0,25 * 0,8 * (-0,4) * 1,8 pk2 = -0,144
1,3 pd2 = -0,187 pkL2 = -0,130 pdL2 = -0,168
-
-
Ciężar własny kleszczy














qk2 = 2 * 0,038 * 0,15 * 5,5 qk2 = 0,063
1,1 qd2 = 0,069
-
-
-
-
Obciążenie skupione (Pk) Pk = 1,000
1,2 Pd = 1,200
-
-
-
-
(człowiek obciążający kleszcze)
































cos(39) = 0,777













sin(39) = 0,629

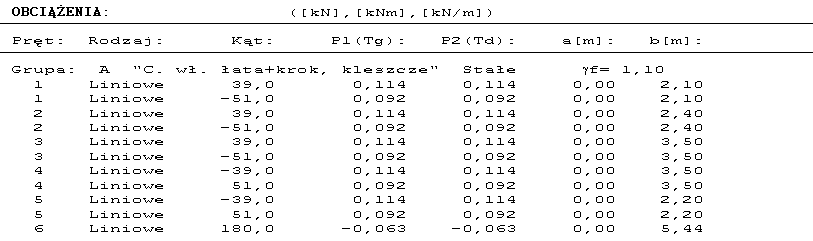

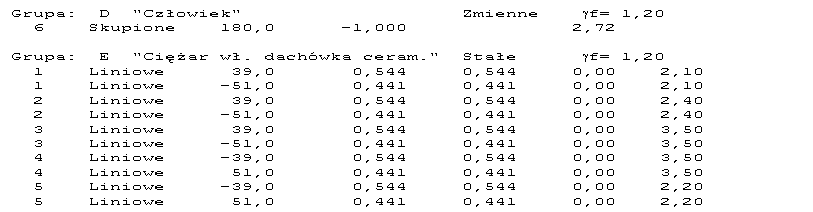

Sheet 4: Schemat statyczny

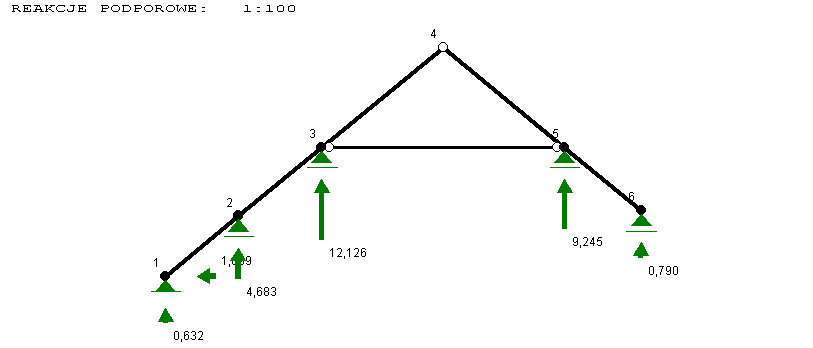

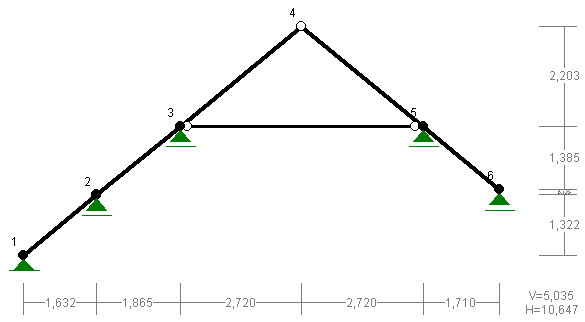

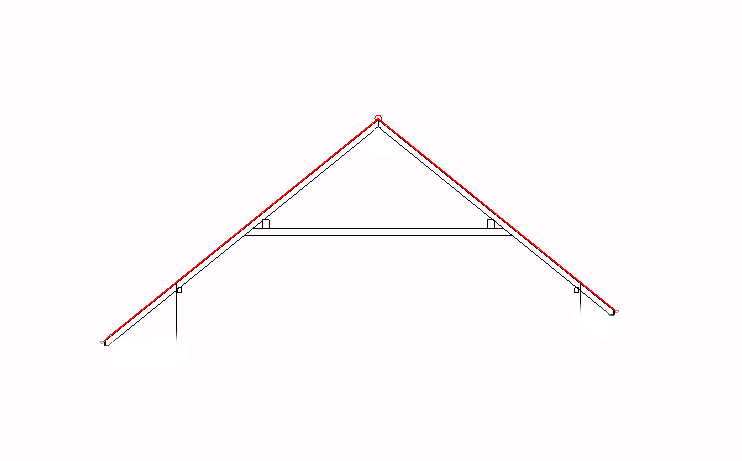

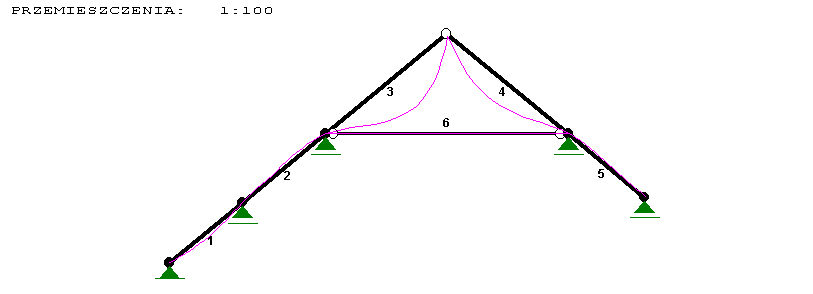

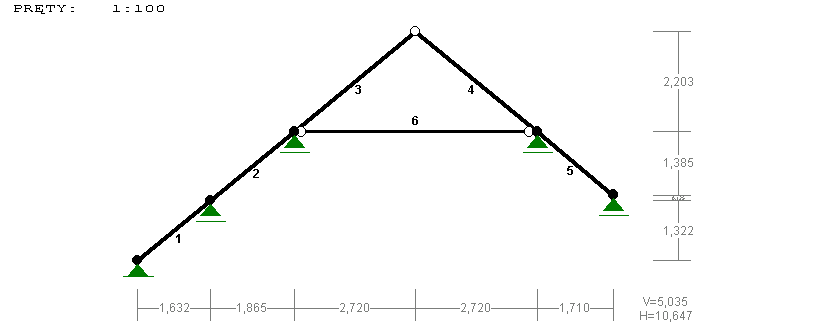

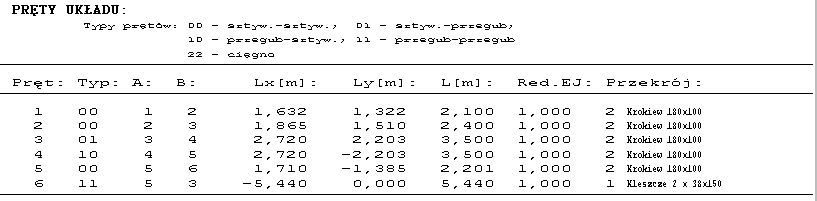

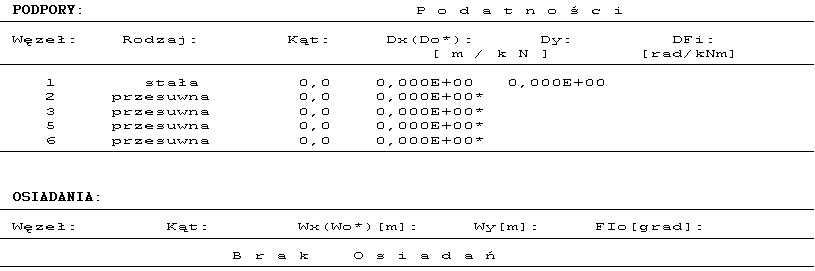

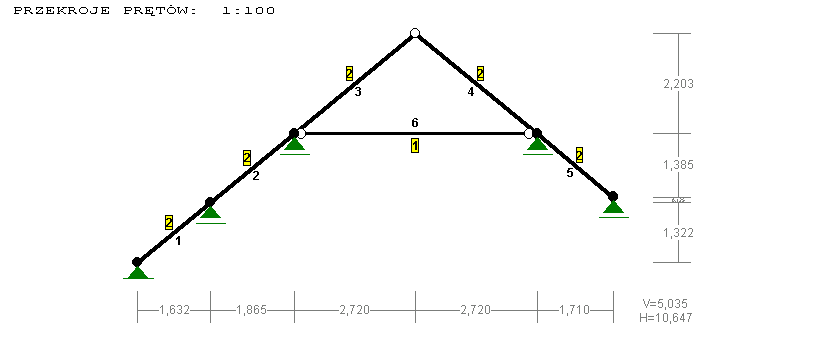

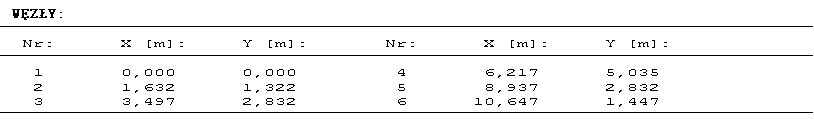

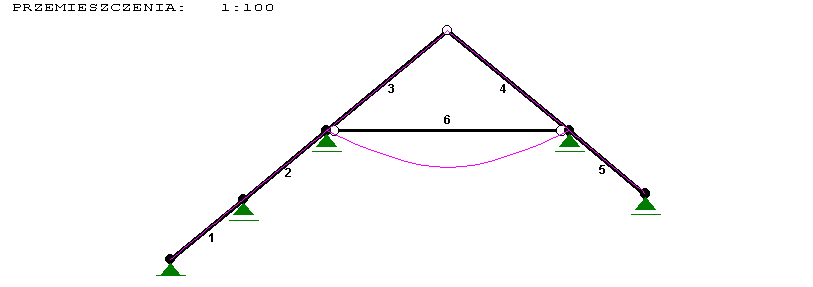

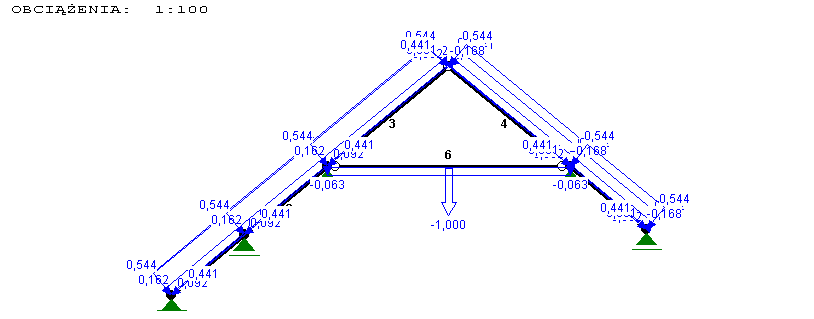

1.2.2 SCHEMAT STATYCZNY

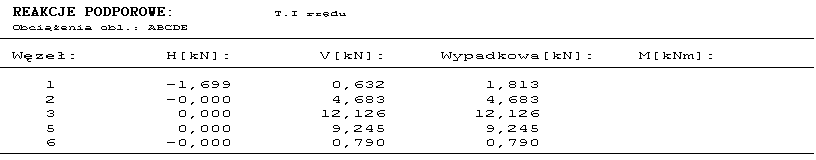

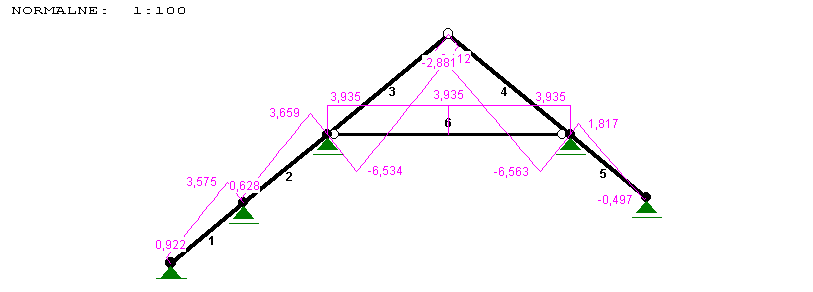

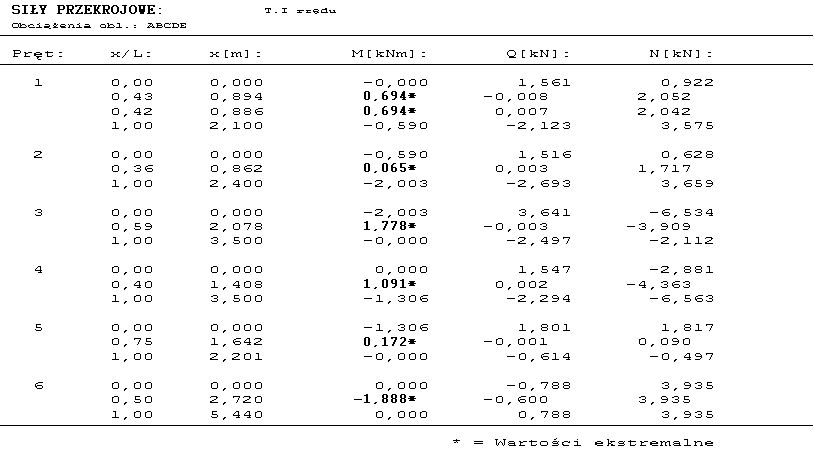

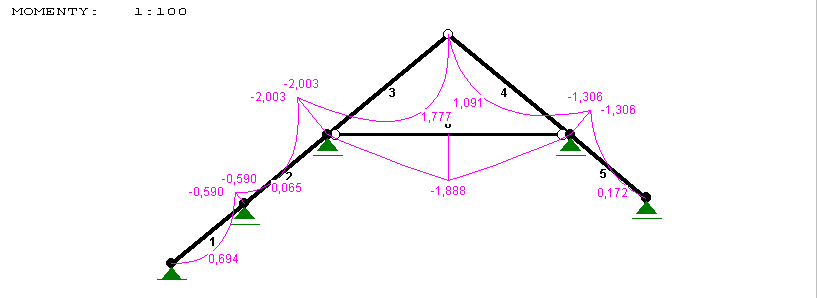

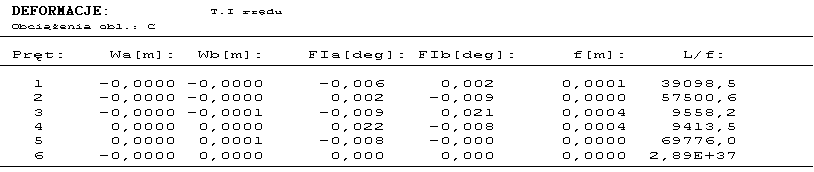

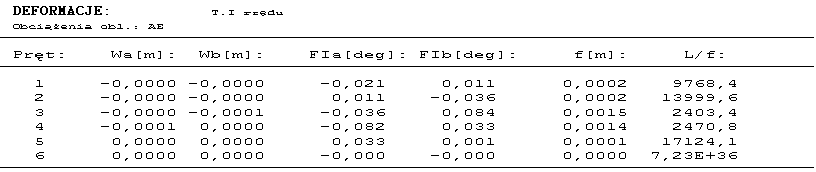

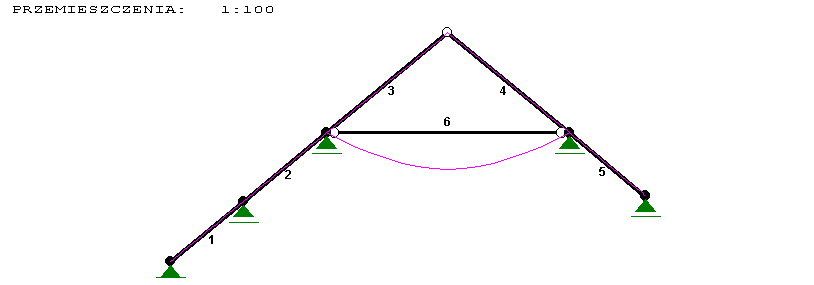

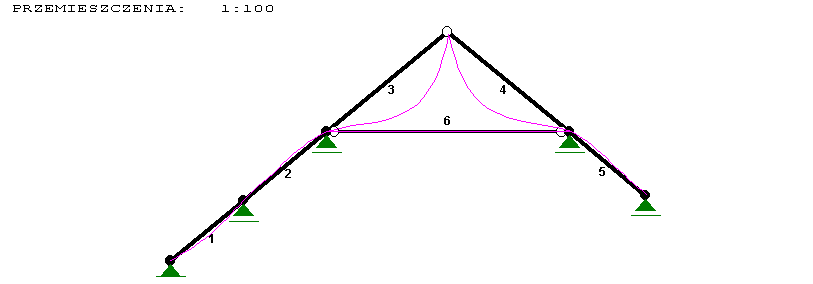

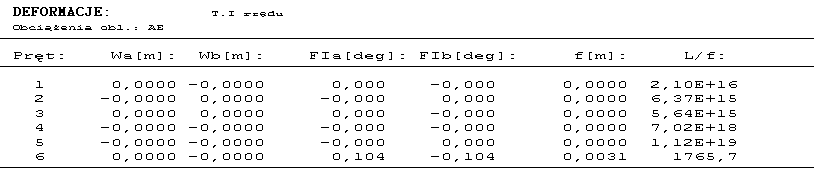

1.2.3 WYZNACZENIE SIŁ WEWNĘTRZNYCH

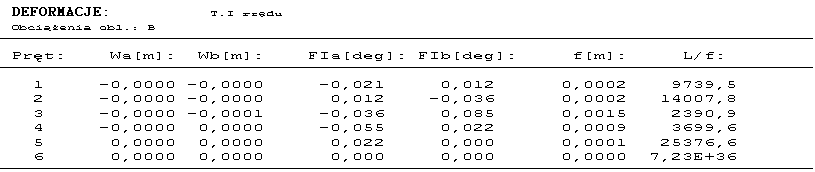

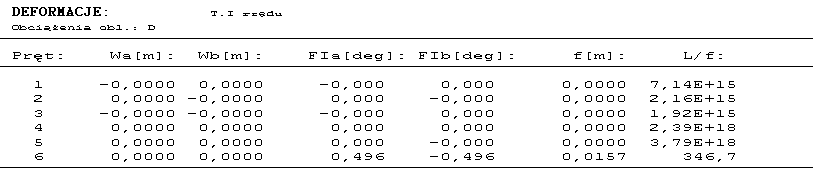

Sheet 5: Krokiew

- od obciążenia ciężarem własnym
































































































- od obciążenia śniegiem












































































- od obciążenia wiatrem





















Sheet 6: Kleszcze

- od obciążenia ciężarem własnym








































































































- od obciążenia siłą skupioną (człowiek)
