Obliczenie kąta łamiącego pryzmatu | |||||||
a | b | j=(a-b)/2 | |||||
268°48' | 148°59' | 59°54' | |||||
268°40' | 148°54' | 59°53' | |||||
269°12' | 149°22' | 59°55' | |||||
wart. śr. | j=59°54'= | 1,045 rad | |||||
Obliczenie szerokości kątowej obrazu szczeliny | |||||||
Da | Db | Da-Db | |||||
206°25' | 206°20' | 2' | |||||
144°58' | 144°54' | 2' | |||||
wart. śr. | 2'= | 0,0006 rad | |||||
|Dj|=dokładność odczytu+1/2 szerokości kątowej obrazu szczeliny | |||||||
dokłądność odczytu to najmniejsza jednostka przyrządu pomiarowego | =1'=0,0003 rad | ||||||
|Dj|=0,0006 rad |
Pomiar kąta najmniejszego odchylenia promieni przez pryzmat | ||||||
Promień czerwony | ||||||
a | b | (a-b)/2 | c | emin | |Demin| | |
pomiar I | 90°16' | 90°44' | 90°30' | 145°10' | 54°40' | 0,0043 rad |
pomiar II | 94°34' | 94°40' | 94°37' | 149°44' | 55°7' | |
pomiar III | 90°32' | 90°38' | 90°35' | 145°18' | 54°43' | |
wart. śr. | 54°50' | 0,9570 rad | ||||
Promień zielony | ||||||
a | b | (a-b)/2 | c | emin | |Demin| | |
pomiar I | 88°4' | 88°18' | 88°11' | 143°40' | 55°29' | 0,0049 rad |
pomiar II | 90°38' | 91°0' | 90°49' | 146°0' | 55°11' | |
pomiar III | 89°0' | 89°10' | 89°5' | 144°30' | 55°25' | |
wart. śr. | 55°22' | 0,9663 rad | ||||
Promień fioletowy | ||||||
a | b | (a-b)/2 | c | emin | |Demin| | |
pomiar I | 88°30' | 88°36' | 88°33' | 144°42' | 56°9' | 0,0053 rad |
pomiar II | 88°0' | 88°30' | 88°15' | 144°36' | 56°21' | |
pomiar III | 88°8' | 88°22' | 88°15' | 144°32' | 56°17' | |
wart. śr. | 56°16' | 0,9820 rad | ||||
Promień żółty | ||||||
a | b | (a-b)/2 | c | emin | |Demin| | |
pomiar I | 88°12' | 88°20' | 88°16' | 144°34' | 56°18' | 0,0049 rad |
pomiar II | 90°32' | 90°38' | 90°35' | 145°50' | 55°15' | |
pomiar III | 89°8' | 88°44' | 88°26' | 144°56' | 56°30' | |
wart. śr. | 56°1' | 0,9777 rad | ||||
a,b-punkty zwrotne | ||||||
c-połozenie lunety na wprost kolimatora | ||||||
|Demin|=dokładność odczytu+1/2 szer. kątowej obrazu szczeliny+1/2 szer. martwego przedzaiału |

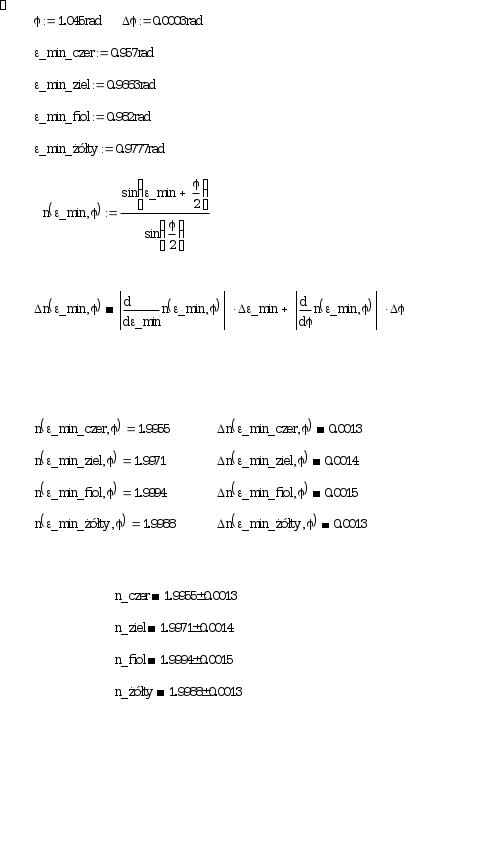

Obliczenie współczynników załamania światła | ||||||||

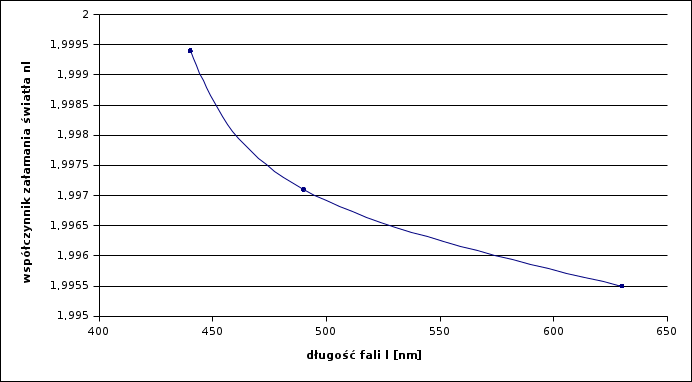

Wykres krzywej zależności współczynnika załamania światła n od długości fali l | |||||||||
Uwaga: W ćwiczeniu odrzucamy wynik pomiaru promienia żółtego z powodu zbyt dużego błędu | |||||||||
barwa | n | l [nm] | |||||||
fioletowa | 1,9994 | 440 | |||||||
zielona | 1,9971 | 490 | |||||||
czerwona | 1,9955 | 630 | |||||||

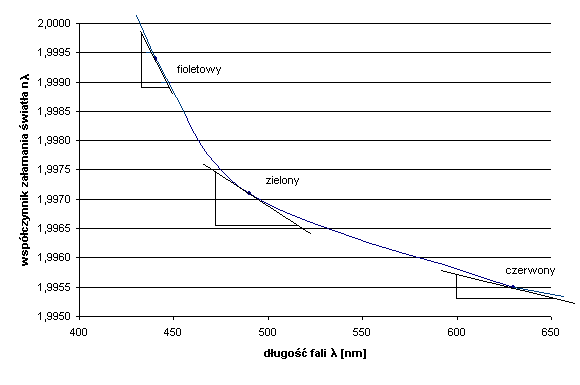

Obliczenie wartości dyspersji materiałowej Dn | |||||||||
