POLITECHNIKA LUBELSKA w Lublinie
LABORATORIUM ELEKTRONIKI		ćwiczenie nr 5
TEMAT: TRANZYSTOROWE GENERATORY NAPIĘĆ       SINUSOIDALNYCH		DATA: 2007.11.16
ADAM PILORZ, PIOTR SAŁYGA MAREK MISZTAL, MARCIN RATAJ	GRUPA: ID 5.3	OCENA:

W ćwiczeniu przeprowadza się badanie parametrów czwórników sprzężenia zwrotnego, wzmacniaczy oraz układów generujących typu RC

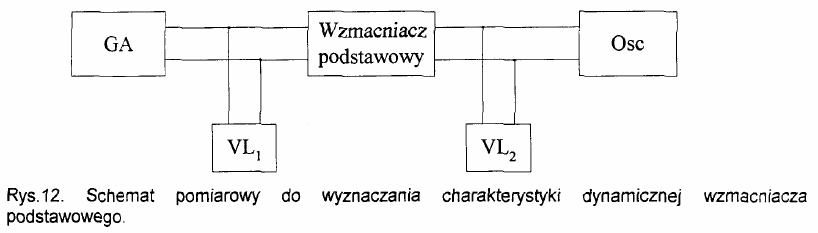

1. Wyznaczanie charakterystyki dynamicznej wzmacniacza podstawowego

GA - generator akustyczny

VL₁, VL₂ - woltomierze lampowe

OSC - oscyloskop katodowy

Wartości napięcia wyjściowego w funkcji napięcia wejściowego:

UWE	UWY
[V]	[V]
0,045	4,25
0,05	5
0,065	6,25
0,075	7,35
0,1	10,5
0,126	10,75
0,142	11,3
0,180	12
0,205	12,1

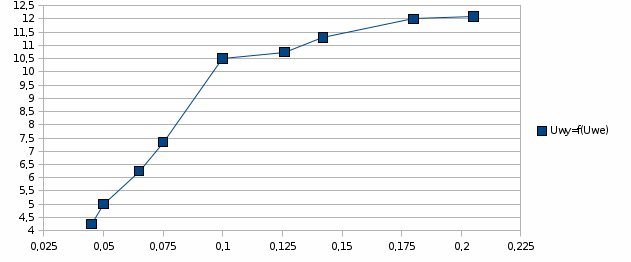

Ilustracja 1: Wykres zależności napięcia wyjściowego od napięcia wejściowego
        (charakterystyka dynamiczna wzmacniacza podstawowego)

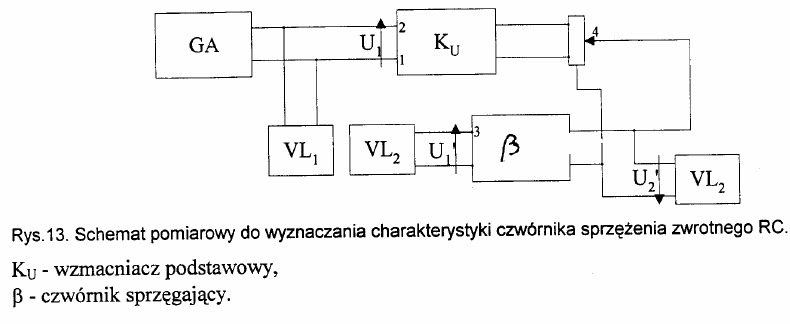

2. Wyznaczanie charakterystyki czwórnika sprzężenia zwrotnego RC

bmax		bmin		bpośr
U1’	U2’	U1’	U2’	U1’	U2’
[V]	[V]	[V]	[V]	[V]	[V]
0,035	1	0,025	0,5	0,02	0,62
0,041	1,11	0,04	1,05	0,04	1
0,13	3,25	0,05	1,3	0,055	1,25
0,155	4,25	0,065	1,42	0,075	2,1
0,2	4,75	0,08	1,75	0,125	3,1
0,250	5,8	0,1	2,1	0,19	3,9
		0,2	2,75	0,25	4,9

Ilustracja 2: Wykresy charakterystyk dynamicznych czwórnika sprzęgającego
dla b_MAX , b_MIN , b_POŚR, oraz charakterystyki dynamicznej wzmacniacza.

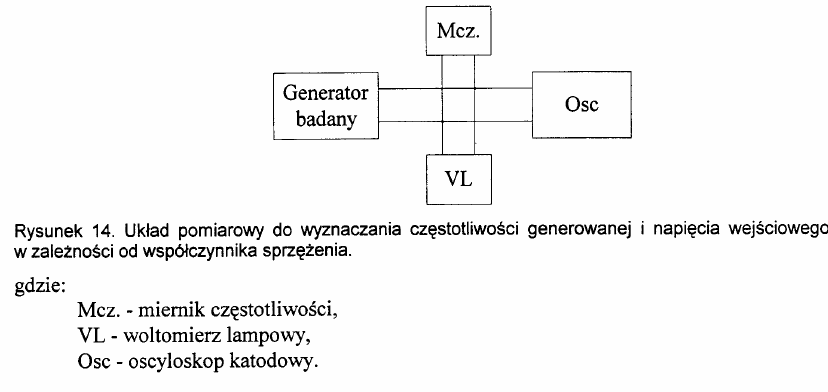

3. Wyznaczanie częstotliwości generowanej i napięcia wejściowego w zależności od współczynnika sprzężenia

Wyznaczenie częstotliwości drgań f_G na podstawie oporności i pojemności zastosowanej w badanym czwórniku sprzęgającym:

R= 6,2 kΩ

C= 10 nF

	UGEN	fGEN	Kształt napięcia wyjściowego
	V	Hz
bMAX	10,4	909,09	Sinusoida min. odkształcona
bMIN	8,6	961,54	Sinusoida odkształcona/linia prosta
bPOŚR	10	925,93	Sinusoida odkształcona

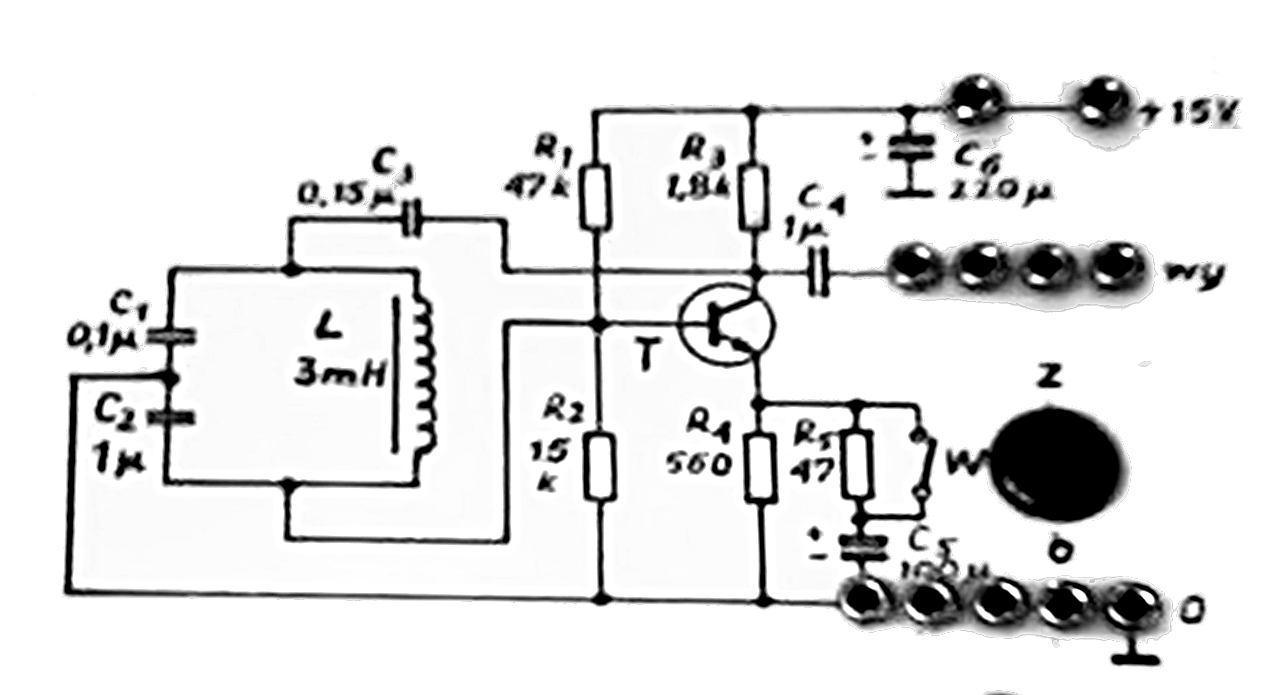

4. Badanie generatora Colpitssa

	O	Z
amplituda	14,8	16
częstotliwość	943,4	943,4

WNIOSKI:

1. Układy ze sprzężeniem zwrotnym można wykorzystać do budowy generatorów napięć sinusoidalnych.

2. Błędy odczytu widoczne w pomiarach, wynikają z konieczności posługiwania się wyłącznie oscyloskopem przy odczycie wartości napięć.

3. Charakterystyka dynamiczna czwórnika sprzężenia nie jest liniowa, podobnie jak charakterystyka dynamiczna wzmacniacza. Dodatkowo w widoczny sposób dążą do przecięcia się, dzięki czemu przy odpowiednich pomiarach możliwe jest wyznaczenie amplitudy metodą funkcji opisującej.

4. Charakterystyka dynamiczna dla napięcia wejściowego do 0,1V ma przebieg liniowy, a od 0,2 V wchodzi w stan nasycenie, wynoszący około 12 V.

5. W zależności od współczynnika β, przebieg napięcia obserwowany na oscyloskopie mniej lub bardziej przypominał sinusoidę. Największe odkształcenie zaobserwowaliśmy dla βmin.

6. Na oscyloskopie obserwujemy, iż badany w podpunkcie {3} generator posiada odwrócony wykres wyjścia. Przyczyną jest konstrukcja przesuwnika fazowego. Każde ogniwo RC daje przesunięcie mniejsze niż Π/2. Dla danej częstotliwości pojedyncze ogniwo da przesunięcie Π/3. Ponieważ badany przesuwnik posiada trzy takie ogniwa, przesunięcie będzie równe Π, czyli 180˚. Efektem jest „odwrócony” wykres wyjścia.
