Politechnika Lubelska	Laboratorium Technik Obwodów Ćwiczenie nr 10
Nazwisko i imię: Zdunek Maksymilian Żmuda Patryk	Semestr: II	Grupa: 2.7	Rok akademicki 2011/2012
Temat: Transformator jednofazowy		Data wykonania: 16.05.2012	Ocena:

Cel ćwiczenia:

Używane przyrządy:

• woltomierze elektromagnetyczne: 06214; 37885

• amperomierz elektromagnetyczny: 1308132.76

• watomierz ferrodynamiczny: 3804050/75

• Transformator: (uzwojenie pierwotne: 220 V, 0,45 A, 1100 zw; uzwojenie wtórne: 110V, 0,8A, 600 zw)

Przebieg ćwiczenia:

1. Pomiar przekładni transformatora

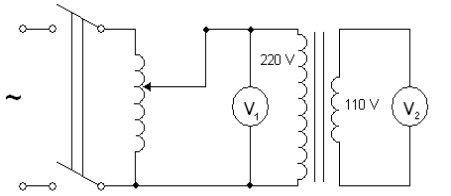

Układ pomiarowy:

Tabela pomiarów:

L.P.	U10	U20	
	V	V	-
1.	220	112	1,964
2.	200	100	2
3.	180	90	2
4.	150	74	2,027
		śr =	2

Obliczenia:

Przekładnia transformatora (n):

wzór ogólny:

2. Stan zwarcia transformatora.

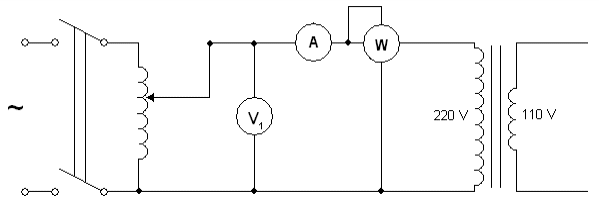

Układ pomiarowy:

Tabela pomiarów:

L.P.	U1Z	I1Z	ΔPZ	ZZ	RZ	XZ
	V	A	W	Ω	Ω	Ω
1.	89	0,54	16	164,8	54,8697	155,3974
2.	80	0,5	13	160	52	151,314
3.	73	0,45	11	162,2	54,320988	152,8334801

Obliczenia:

Impedancja zwarcia (Z_Z):

wzór ogólny:

Rezystancja zwarcia (R_Z):

wzór ogólny:

Reaktancja zwarcia (X_Z):

wzór ogólny:

3. Pomiar rezystancji uzwojeń (wykonany omomierzem)

Tabela pomiarów:

L.P.	Uzwojenie pierwotne	Uzwojenie wtórne
	R1 [Ω]	R2 [Ω]
1	23,9	6,45

4. Stan jałowy transformatora.

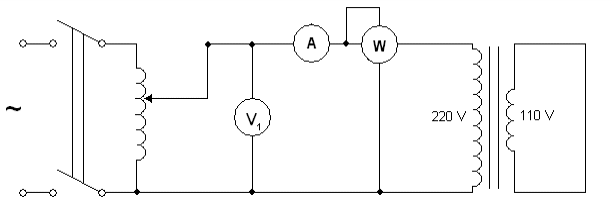

Układ pomiarowy:

Tabela pomiarów:

L.P.	U10=Uog	I10=Iog	PO	IFe	Iμ	RFe	Xμ
	V	A	W	A	A	Ω	Ω
1.	140	0,48	12,5	0,0893	0,4716	1567,75	296,86
2.	130	0,43	11	0,0846	0,4215	1536,64	308,42
3.	120	0,39	9	0,075	0,3827	1600	313,56
4.	110	0,35	7,5	0,0682	0,3434	1612,9	320,33

Obliczenia:

Składowa czynna prądu jałowego

wzór ogólny:

Składowa bierna prądu jałowego

wzór ogólny:

Parametry gałęzi poprzecznej

wzory ogólne:

5. Wykresy wskazowe (załącznik nr 1)

6. Wnioski

Podczas tego ćwiczenia badaliśmy transformator jednofazowy obniżający napięcie. Badaliśmy stan jałowy oraz stan zwarcia transformatora. Podczas ćwiczenia wyznaczyliśmy, także jego podstawowe parametry.
