Przebieg ćwiczenia

1. Przygotowanie stanowiska do pracy.

2. Włączenie stanowiska pomiarowego.

3. Podłączenie odpowiednich fotodetektorów: Fotoogniwo, Fotorezystor, Fotodioda, Fototranzystor.

4. Ustawianie odpowiednich napięć w celu uzyskania barwy o odpowiedniej długości fali.

5. Odczyt i zapis pomiarów napięcia.

Skala światłości

Lp.	VB	VG	VR	Długość fali
	[V]	[V]	[V]
1.	1	2	7	400
2.	1	3	9	425
3.	1	4,5	9,5	450
4.	1,3	6,5	9	475
5.	1,9	8,5	7	500
6.	3	9,5	5	525
7.	4,5	9	3	550
8.	6,5	7,5	2	575
9.	8,5	5,5	1,5	600
10.	9,5	3,5	1,1	625
11.	9	2,2	1	650
12.	7,5	1,5	1	670

Charakterystyka diody RGB dla stanowiska pomiarowego nr 1

Lp	R	G	B	UR	UG	UB	Fotoogniwo	KFo	Fotorezystor	KFr	Fototranzystor	KFt	Fotodioda	KFd
	-	-	-	V	V	V	mV	-	mV	-	mV	-	mV	-
1	1	2	7	2,56	3,63	4,88	791	1	024	1	201	1	002	1
2	1	3	9	2,56	3,94	5,48	790	1	028	1	213	1	003	1
3	1	4,5	9,5	2,56	4,40	5,63	856	1	031	1	226	1	003	1
4	1,3	6,5	9	2,61	5,02	5,48	843	1	034	1	284	1	003	1
5	1,9	8,5	7	2,72	5,64	4,88	790	1	038	1	290	1	004	1
6	3	9,5	5	2,93	5,95	4,29	714	1	039	1	257	1	004	1
7	4,5	9	3	3,21	5,8	3,69	779	1	036	1	199	1	003	1
8	6,5	7,5	2	3,59	5,33	3,39	708	1	033	1	146	1	002	1
9	8,5	5,5	1,5	3,97	4,71	3,24	623	1	025	1	088	1	001	1
10	9,5	3,5	1,1	4,15	4,09	3,12	453	1	011	1	033	1	0	1
11	9	2,2	1	4,06	3,69	3,09	184	1	007	1	019	1	0	1
12	7,5	1,5	1	3,78	3,47	3,09	238	1	005	1	011	1	0	1

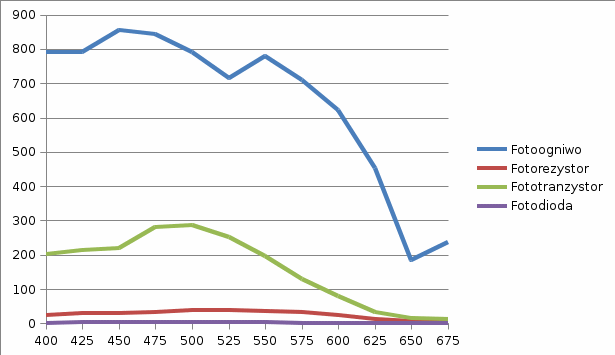

Charakterystyka widmowa dla stanowiska nr 2

Wnioski

Doświadczenie miało na celu zbadanie charakterystyki wybranych fotodetektorów. Z wykresu można zauważyć, że fotodetektory różnią się swoimi parametrami takimi jak np. długością fali, skalą światłości, barwą światła. Charakterystyki widmowe fotodetekrorów wzrastają w różny sposób oraz osiągają swoje największe wartości w różnych punktach. Fotoogniwo ma najdłuższą długość fali, natomiast fotodioda najkrótszą.
