Politechnika Rzeszowska

Wydział Budownictwa i Inżynierii Środowiska

Katedra Zaopatrzenia w wodę I odprowadzania ścieków

Ćwiczenie projektowe nr 1

z przedmiotu Hydrologia i nauka o ziemi

Temat: Operat Hydrologiczny

Prowadzący:		Wykonał:
		II SD
		C-1

1. Charakterystyka zlewni

1. Powierzchnia zlewni [km²]

F_c = 39,4 [km²]

2. Powierzchnia prawostronna zlewni [km²]

F_p = 12,6 [km²]

3. Powierzchnia lewostronna zlewni [km²]

F_l = 26,2 [km²]

5. Długosc cieku głównego

L_g = 9,1 [km]

5. Suma długości dopływów

∑Li = 24,7 [km]

5. Obwód zlewni

O_z = 24,5 [km]

II. Określenie parametrów kształtu zlewni, charakteru geologicznego oraz rzeźby terenu zlewni

1. Średnia Szerokość zlewni

[km]

W = 4,33 [km]

2. Średnia Szerokość prawej strony zlewni

[km]

Wp = 1,38 [km]

3. Średnia Szerokość lewej stronu zlewni

[km]

W_l = 2,88 [km]

4. Wskaźnik Symetryczności zlewni

Ks = 0,48

5. Wskaźnik zawartości zlewni

Kc = 1,10

6. Gęstość sieci hydrologicznej

[km/km²]

D = 0,23

7. Wskaźnik Belgranda

[km/km²]

Bel = 4,35

8. Wskaźnik formy

C_F = 0,48

9. Nie wiem co tu ma być

Wk= 0,82

10. Deniwelacja zlewni

[m]

∆H = 120 [m]

11. Średnia wysokość zlewni

[m]

Hz = 590 [m]

12. ……

I=

I= 19,10 [m/km]

13. ….

Ic=

Ic=955,41

14. ….

Ys=

Ys=13,19

15. Wskaźnik jeziorności

J_o = 4,77%

16. Wskaźnik lesistości

L_s = 23,86%

17. Zestawienie obliczeń dotyczących charaterystyki oraz wskaźników określających kształt, warunki geograficzne oraz rzeźbę terenu.

Parametr	Jednostka	Wartość
Fc	km^2	39,4
Fp	km^2	12,6
Fl	km^2	26,2
Lg	km	9,1
∑Li	km	24,7
Lc	km	44
Oz	km	24,5
W	km	4,33
Wp	km	1,38
Wl	km	2,88
Ks	-	0,48
Kc	-	1,10
S	-	4,3
D	km/km^2	0,23
Bel	km/km^2	4,35
CF	-	0,48
∆H	m	120
Hz	m	590
Jo	%	4,77
Ls	%	23,86

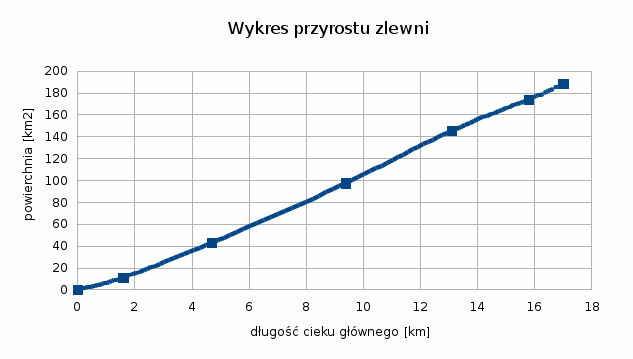

18. Wykres Przyrostu powierzchni zlewni

Przekroje	Fi	Lgi
Jednostka	Km^2	km
0-1	8,10	1,6
1-2	2,7	3,1
2-3	11,3	4,7
3-4	3,1	3,7
4-5	7,3	2,7
5-6	3,4
6-7	1,2

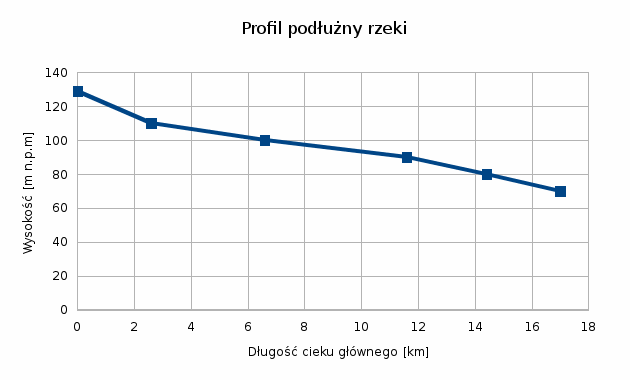

19. Profil podłużny rzeki

H_max = 129 [m]

H_min = 70 [m]

	Wysokość	Lgi
	m n.p.m	km
Hmax	129	0
H1	110	2,6
H2	100	4
H3	90	5
H4	80	2,8
Hmin	70	2,6

3. Obliczenia charakterystycznych przepływów wzorami Iszkowskiego

1. Przepływ średni roczny

Opis: bardziej strome pagórki i przedgórza

α = 0,40

H – wysokość normalnego opadu rocznego [m]

H – 0,5 [m]

Q_śr = 0,254 [m³/s]

2. Przepływ absolutny najniższy

Opis: teren pagórkowaty

ν = 0,6

Q_o = 0,0305 [m³/s]

3. Przepływ średni niski

Q₁= 0,061 [m³/s]

4. Przepływ normalny

Q₂ = 0,107 [m³/s]

5. Przepływ katastrofalny

h_max=0,52 [m]

Opis: dorzecze średnio przepuszczalne, podgórskie z silną roślinnością, w terenie górskim o powierzchni 150 – 1000 km²

ω – 0,155

μ – 0,87

Q_max = 4,069 [m³/s]

4. Obliczanie charakterystycznych stanów metodą kolejnych przybliżeń

1. Spadek zwierciadła wody

i_c = 0,003471

2. Szerokość koryta rzecznego

b = 5 [m]

3. Szorstkość koryta rzecznego

Opis: Koryto ziemne nie umocnione, w korycie nieliczna roślinność.

n_c = 0,027

4. Nachylenie brzegów koryta rzecznego

m = 3

5. Zakładam trapezowy przekrój koryta rzecznego

6. Równanie ciągłości

F_pp – Powierzchnia przekroju poprzecznego koryta rzecznego

v – średnia prędkość przepływu wody

Q = 1,207 [m³/s]

7. Wzór Manninga

v = 0,807 [m/s]

R_h – Promień hydrauliczny

R_h = 0,225 [m]

O_zw – Obwód przekroju poprzecznego rzeki zwilżony cieczą

O_zw = 6,638 [m]

b – szerokość dna koryta rzeki

h – wysokość

h = 0,259 [m]

F_pp = 1,496 [m²]

2014/2015
