kinematyka odwrotna

KINEMATYKA ODWROTNA


Przykład 1.







θi

di

ai

αi

I

θ1 var

d1

0

0

II

0

d2 var

0

-90

III

0

d3 var

0

-90

IV

0

d4

0

0

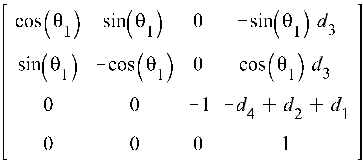

Macierz transformacji układu:





T[3,0] =








Przyjęte wartości:


d1 = 0,2 m

d4 = 0,1 m



Wartości poszukiwane:



Zapis funkcji w programie MAPLE:

>restart:

>T[3,0]:=matrix([[cos(theta[1]),sin(theta[1]),0,-sin(theta[1])*d[3]],[sin(theta[1]),
-cos(theta[1]),0,cos(theta[1])*d[3]],[0,0,-1,-0.1+d[2]+0.2],[0,0,0,1]]);

>equ1 := T[3,0][1,4] = -0.14;

>equ2:= T[3,0][2,4] = 0.2;

>equ3 := T[3,0][2,4] = 0.5;

>evalf(solve({equ1 ,equ2 ,equ3 },{theta[1],d[2],d[3]}));


wynik1: {d2=0.4, d3=0.244, θ1=0.61}

wynik2: {d2=0.4, d3= -0.244, θ1=-2.53}



Wynik 1 jest poprawny (θ1=0.61 = 35˚)

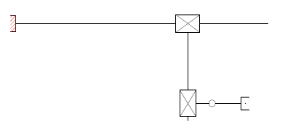

Przykład 2.




θi

di

ai

αi

I

0

d1 var

0

-90

II

0

d2 var

0

90

III

-90

d3

0

-90

IV

θ4 var -90

0

a4

0



Macierz transformacji układu:




Znane wartości:




Wartości poszukiwane:

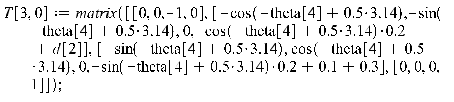

Zapis funkcji w programie MAPLE:


>restart:


wynik: {d2=0.25, θ4=0.7946=45°}
