OBIEKTY AERODYNAMIKI SPALANIA
Podstawowe: palniki, paleniska kotłowe, komory spalania
Pomocnicze: rurociągi młyny separatory
Zadania paleniska i palnika:
- dostarczenie do paleniska strumienia paliwa
zapewniającego moc cieplną,
- dostarczenie do paleniska strumienia powietrza
zapewniającego wymagane l,
- mieszanie powietrza z paliwem zapewniające
wymaganą formę płomienia
- utrzymanie paliwa w palenisku dostatecznie
długo dla zapewnienia wypalenia
Zależnie od charakteru przepływu wyróżnia się płomienie:
-laminarne-mieszanie ma charakter molekularny
-turbulentne-mieszanie ma chatakter turbulentny
Formowanie się pola przepływu bezpośrednio
za palnikiem wpływa na:
formowanie się płomienia,
niedopał,
zanieczyszczenia,
przekazywanie ciepła.
Przejście od płomienia laminarnego do
turbulentnego – krytyczna liczba Re
– wodór: 2000
– gaz miejski: 3000–4000
– tlenek węgla: 5000
– wodór + powietrze pierwotne: 5500–8500
– gaz miejski + powietrze pierwotne 5500–8500
– propan, acetylen: 9000–10000
– metan: 3000
WARUNEK STABILNOŚCI PŁOMIENIA
Co najmniej w jednym punkcie
składowa prędkości przepływu na
normalną do czoła płomienia jest
równa prędkości płomienia
Sposoby stabilizacji płomienia:
-w warstwie granicznej
-płomieniem pilotującym
-recyrkulacją spalin
Recyrkulacja
wewnętrzna-wywołana umieszeniem w przepływie ciał nieopływowych
zewnętrzna- może by wywołana działaniem strugi
Mieszanka palna to mieszanina powietrza z
paliwem, w którejpo zniknięciu źrodła zapłonu proces
spalania rozwija się w niej samorzutnie
Bogata Stechiometryczna Uboga
l < 1 l = 1 l > 1

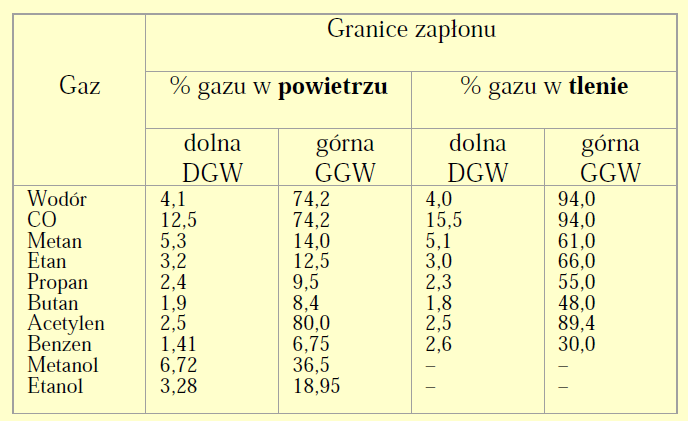

Granice stęzeniowe zapłonu
Dolna i górna wartość stężenia paliwa w
mieszance paliwa z utleniaczem, poza
którymi zapłon jest niemożliwy.
DGW – dolna granica zapłonu (wybuchu),
GGW – gorna granica zapłonu (wybuchu).
Zapłon jest to spowodowanie stanu spalania przez
lokalne wywołanie intensywnej reakcji chemicznej
w mieszance palnej. -samozapłon,- zapłon wymuszony
Emin – jest to najmniejsza ilość energii, która
wywołuje zapłon w mieszance palnej [J].
Typowe Emin dla różnych paliw:
gazowe: < 1 mJ, płynne: 10-100 mJ
pyły: 0,1-1,0 mJ
Samozapłon:
jest to wywołanie stanu spalania (wybuchu) przez
przekroczenie temperatury samozapłonu w mieszance palnej.
Sposoby przenoszenia się proscesu spalania:
-deflagracja- przenoszenie sie prcesu spalnia przez płomień
-detonacja-jest to fala reakcji spalania poprzedzona falą uderzeniową
-tlenie
Płomień- jest to fala chemicznej reakcji egzotermicznej
rozchodząca się z charakterystyczną dla danej
mieszanki palnej prędkością, zwana prędkością
propagacji płomienia.
PODZIAŁ PŁOMIENI
Ze względu na charakter przepływu:
- laminarne,
- turbulentne.
Ze względu na sposób mieszania:
-kinetyczne (wymieszane)
-dyfuzyjne (nie wymieszane)
Prędkośc propagacji laminarnego płomienia kinetcznego
dla metanu= 40 cm/s
Zadaniem palnika gazowego jest dostarczenie gazu
i powietrza oraz takie zorganizowanie mieszania,
żeby ukształtować płomień o pożądanych cechach.
Cechy dobrego palnika:
- poprawna i stabilna praca w zakresie
projektowego zakresu warunków,
- mała emisja zanieczyszczeń,
- trwałość,
- mały poziom hałasu.
Rodzje palników gazowych: powszechnego użytku,
niskoemisyjne, rozpałkowe, pilotujące, specjalne
Typy pal. gazowych->inżektorowe( nis i wys ciśnienia), nadmuchowe
Istota rozpylania cieczy w strudze polega na pokonaniu napięcia
powierzchniowego cieczy przez siły zewnetrzne lub wewnętrzne:
– napręenia styczne na powierzchni strugi, wywołane różnicą
prędkości między cieczą a powietrzem, które destabilizuje strugę,
wywołuąc jej rozkład,
– siły odśrodkowe ruchu wirowego strugi, siły wywołane
wzrostem ciśnienia w kropli na skutek parowania w jej wę trzu,
-zewnętrzne siły mechaniczne, elektrostatyczne i ultradźwięków
Typy rozpylaczy oleju:
-ciśnieniowe (strumieniowe, wirowe)
-pneumatyczne(typu Y, z krzyżowym przepływem)
-obrotowe
zużycie czynnika roboczego dla pneumatycznego rozplyacza oleju
d =0,06-0,1 kg/kg
Wirowe rozpylacze regulowane dzielą się na:
-dwustopniwe
-upustowe
-z regulacją powierzchni otworów wylotowych
Parametry rozpylania:
-wydajnośc
-kąt rozpylania
-rozłożenie kropel
-jakoś rozpylania
fazy splania paliw ciekłych
a) faza parowania paliwa,
b) faza spalania par paliwa.
Cztery etapy spalania:
I – czas indukcji zapáonu – zakończony zapłonem
lekkich frakcji oleju
II – spalanie – parowanie, kraking ciężkich frakcji
oleju, formowanie się powłoki koksowej,
III – mikroeksplozja – rozerwanie koksowej powłoki,
IV – dopalanie cząstek koksu olejowego
Palniki olejowe
-Palnik blokowy jest zbudowany z trzech
zespoáów:
-rozpylania,
-aerodynamiki,
-sterowania.
Paleniska do spalnia węgla
-rusztowe,fluidlane,pyłowe,inne(cyklonowe,retortowe
,piece obrotowe)
ważniejsze sposoby organizacji spalania węgla
-w zlozu ruchomym
-w zlozu fluidalnym
-w połomieiu pyłowym
Rusztowe z rusztem:
stałym: muł,miał,drobny,gorszek,orzech,gruby
ruchomym: groszek, orzech (10-30 mm),
fludialne ze złozem pecherzykowe(<25mm), cyrkulujące(6mm)
Pyłowe dla węgla
• kamiennego: R90= 25-30%, R200<8%,brunatnego: R90= 48-55%, R200 = 25-32%, R1000<2-3%

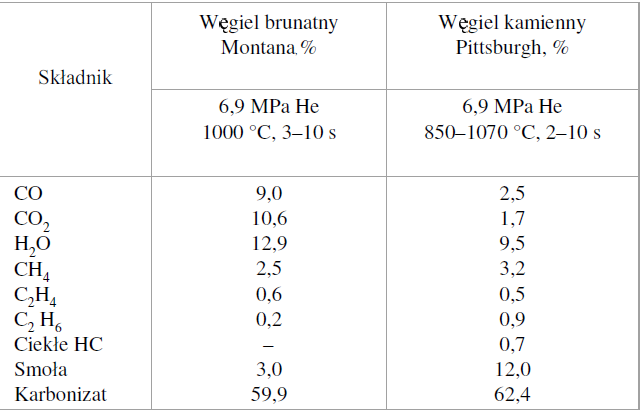

Etapy spalania cząstki węgla:
czas indukcji zapłonu ( nagrzewanie się cząstki,oddawanie wody)
proces spalania:(wydzielanie i spalanie części lotnych, spal poz. Koksowej)
Najważniejsze cztery grupy minerałów w węglu to:
– glinokrzemiany – głównie kaolinit,
– tlenki – krzemionka SiO2 i hematyt Fe2O3,
– węglany – kalcyt CaCO3, syderyt FeCO3 i dolomit
CaCO3MgCO3,
-związki siarki – piryt FeS2 i gips CaSO4 2H2O.
Mechanizm chemiczny spalania karbonizatu :
C + O2 = CO2 – 393,5 kJ/mol (I)
C + 0,5O2 = CO – 110,5 kJ/mol (II)
C + CO2 = 2CO + 172,5 kJ/mol (III)
2CO + O2 = 2CO2 – 283,0 kJ/mole (IV)
Reżimy spalania cząstki pozostałości koksowej:
kinetyczny,przejsciowy, dyfuzyjny
Czynniki wpływające na niedopał:
-jakośc przemiału węgla
-rekatywnoś koksu
-warunki spalania
Palniki wirowe
Liczba wiru S = 0,4-0,7
prędkośc wypływu mieszanki:20-22m/s
prędkośc wypływu powietrza:26-30m/s
prędkośc wypływu z dyszy palnika stumieniowego:
mieszanki pyłowej 11-13m/s,
powietrza górnego i dolnego 45–55 m/s,
powietrza pośredniego 45–55 m/s,
powietrza rdzeniowego i chłodzącego 20–25 m/s
Złoże fludialne składa się z :
-materiału inertnego(piasek i popiół)
-sorbentu wapniowego
-2-6% węgla
-temp zloza fluidlanego 800-900 C
rozdrobnienie cząstek koksu w złożu fluidalnym
następuje na skutek:
-wzrostu porowatości,-zderzenia cząstek,ścieranie się cząstek
Fazy spalania cząstki drewna
-nagrzewanie i suszenie
-rozkład termiczny
-spalanie produktów rozkładu termicznego
-spalanie pozostałości koksowej
Mechanizm spalania pozostałości koksowej
Temperatura zapłonu koksu: 200-250 oC
Temperatura spalania w warstwie: 800-1000 oC
Temperatura spalania w płomieniu: 1200 – 1700 oC
Paleniska do spalania drewna:
-rusztowe z rusztem stalym lub ruchomym
-fluidalne(pęcherzykowe,cyrkulujące)
-retortowe
-cyklonowe
Słoma może byc spalana :
w belach,balotach, pocięta, jakobrykiety i granulaty
Typy palenisk do spalania słomy:
kotły wsadowe,kotły do spalania rozdrobnionej słomy,
kotłty do cygraowego spalania balotów
Negtywne aspekty spalania słomy w kotłach:
- korozja chlorkowa (słoma),
- spiekanie i aglomeracja popiołów
(defluidyzacja złoża fluidalnego)
- tworzenie się osadów na powierzchniach
konwekcyjnych
-zagrożenia pożarowo-wybuchowe.
Zalety paleniska pyłowego z naściennym mocowaniem
palników wirowych:
– stabilny płomień z pojedynczego palnika,
– pewny zapłon mieszanki pyłowej,
– dobre mieszanie mieszanki pyłowej z powietrzem
wtórnym,
-znaczne wypalenie w pobliżu palnika,
-możliwoś pracy kotła z małym obciążeniem.
Zjawisko fluidyzacji jest procesem dwufazowym polegającym
na zawieszeniu warstwy materiału sypkiego nad rusztem
fluidyzującym w tłoczonym od dołu strumieniu powietrza.
Warstwa fluidalna znajduje się stanie quasi-równowagi tylko w
określonym przedziale predkości przepływającego przez nie
czynnika gazowego, zależnie od rozmiarów cząstek złoża.
Warstwa fluidalna w kotle fluidlanym składa sie głównie z
cząstek materiału inertnego, jak piasek, popiół i ziarna sorbentu.
Udział cząstek węgla jest niewielki, stanowi tylko od 3 do 5%
całej masy złoża.
Podział tłokowych silników spalinowch:
ze wzgledu na zapłon:iskrowe, z zapłonem samoczynnym
ze względu na l.suwów: 2-suwowe,4-suwowe
Mieszanka palna jest zapalna wyładowaniem iskorwym.
Zapłon moze nastąpi jeżeli:
-energia iskry jest wieksza od min energ zapłonu
-odległośc miedzy elektrodami jest wieksza od odl
gaszacej danej mieszanki
-lokalny gradient predkosci jest wiekszy od ktytycznego
dla danej mieszanki(K<1)
Rodzaje mieszanek:
-Mieszanka homogeniczna (jednorodna)
-Mieszanka heterogeniczna (dwufazowa)
-Mieszanka uwarstwiona
Liczba oktanowa – liczba określająca odporność na
niekontrolowany samozapłon paliwa silnikowego do
silników z zapłonem iskrowym, który może powodować
jego spalanie stukowe (detonacyjne).

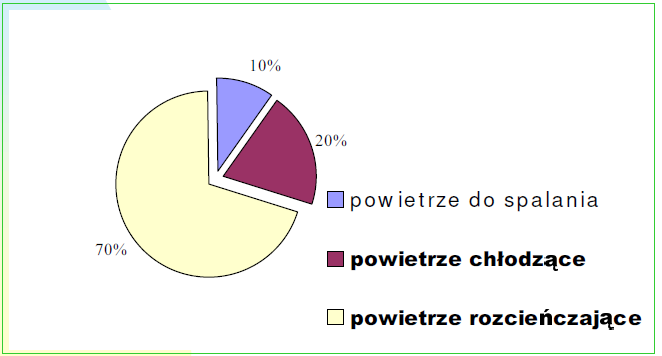

Temperatury w komorze spalania trubiny
Temepratura powietrza ze sprężarki 500-600 C
Temperatura spalania: .1870-1930
Dopuszczalna temperatura spalin na wlocie do
I-szego stopnia turbinowego: 1430
Prędkośc
w komorze spalania turbiny
Prędkośc wypływu powietrza ze spężarki 120-180m/s
Prędkośc na wlocie do komory spalania 15 m/s
Turbiny gazowe mają od 7 do
16 komór spalania, z których
każda ma swój układ zasilania
paliwem, umieszczonych na
obwodzie wokół wału turbiny
w jednym z układów:
indywidulanym, sekcyjnym, pierścieniowym

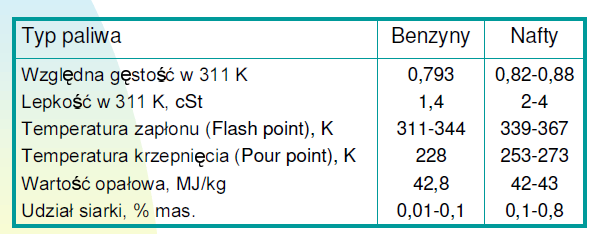

Paliwa do turbin gazowych:
benzyny,nafty,oleje napędowe,oleje opałowe,
gazy ziemne,gazy sztuczne,biomasy,inne
