Politechnika Białostocka
Wydział Informatyki
SPRAWOZDANIE Z ZAJĘĆ LABORATORYJNYCH
Fizyka dla informatyków
Ćwiczenie numer: O-5
Temat:Wyznaczanie ogniskowej soczewek za pomocą ławy optycznej
Imię i nazwisko studenta: Bogumił Bierć
Rodzaj studiów: dzienne
Kierunek studiów: informatyka
Semestr: 2 Grupa laboratoryjna: 8
Prowadzącą ćwiczenia: Ewa Mrozek
…..................................... …..…................................
(Data wykonania ćwiczenia) (Data i podpis prowadzącego)
1.Cel ćwiczenia
Celem ćwiczenia jest wyznaczanie ogniskowej soczewek
2.Podstawy teoretyczne
Soczewką nazywamy ciało przezroczyste ograniczone dwiema powierzchniami kulistymi (wypukłymi lub wklęsłymi ) lub jedną powierzchnią kulistą a jedną płaską. Promieniami krzywizn soczewki nazywamy promienie kul , których częściami są powierzchnie ograniczające soczewkę , natomiast środki tych kul nazywamy środkami krzywizn soczewki. Przy opisie soczewek przyjmujemy , że promienie krzywizny wypukłych powierzchni soczewki są wielkościami dodatnimi , a promienie krzywizny wklęsłych powierzchni soczewki - wielkościami ujemnymi. Powierzchnia płaska posiada nieskończony promień krzywizny. Główną osią optyczną soczewki nazywamy prostą przechodzącą przez środki krzywizny obydwu powierzchni. Soczewkę nazywamy cienką , jeżeli jej grubość jest znacznie mniejsza od promieni krzywizny powierzchni ograniczającej soczewkę i dalej będę rozpatrywał tylko takie soczewki. W soczewce cienkiej można uznać , że punkty przecięcia głównej osi optycznej z obu powierzchniami soczewki przypadają praktycznie w tym samym punkcie zwanym środkiem soczewki.
Soczewkę nazywamy skupiającą , jeżeli promienie równoległe do głównej osi optycznej po przejściu przez soczewkę odchylają się ku osi , rozpraszającą - jeżeli promienie równoległe do głównej osi optycznej po przejściu przez soczewkę odchylają się od osi. Promienie przyosiowe (padające pod niewielkim kątem na powierzchnię soczewki w pobliżu jej środka ) biegnące równolegle do głównej osi optycznej , po przejściu przez soczewkę zbierającą skupiają się w jednym punkcie ( F ) zwanym ogniskiem soczewki. Pozorne ognisko soczewki rozpraszającej wyznaczają wsteczne przedłużenia promieni rozproszonych przez soczewkę. Każda soczewka ma dwa ogniska położone w równych odległościach po obu stronach soczewki.
Odległość ( f ) ogniska od środka soczewki nazywamy ogniskową soczewki. Wartość ogniskowej soczewki określona jest wzorem:
f - ogniskowa soczewki
r1 , r2- promienie krzywizn soczewek
ns - współczynnik załamania materiału soczewki
no - współczynnik załamania otaczającego ośrodka
Soczewka skupiająca Soczewka rozpraszająca
Dla soczewek skupiających f > 0 , dla rozpraszających f > 0. Z wcześniej podanego wzoru wynika, że o rodzaju soczewki ( skupiająca , rozpraszająca ) decyduje zarówno geometria soczewki oraz rodzaj materiału ( ns ) , z którego wykonano soczewkę i ośrodek (no ) , w którym soczewka jest umieszczona.
Za pomocą soczewek skupiających otrzymujemy obrazy rzeczywiste - powstające w wyniku przecięcia promieni , lub urojone ( pozorne ) - powstające w wyniku przecięcia przedłużeń promieni. Soczewki rozpraszające pozwalają otrzymać tylko obraz pozorny przedmiotu.
3.Opis stanowiska badawaczego:
Przyrządy:
ława optyczna
oświetlacz ze szczeliną
soczewki
ekran
4.Protokół wyników pomiarów oraz obliczeń
Zadanie 1

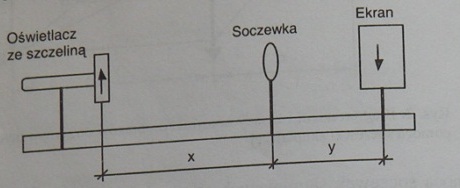

Wyznaczanie ogniskowej f z pomiaru odległości przedmiotu i obrazu od soczewki (metoda I)
Wykoanie ćwiczenia:
przesuwając wzdłuż ławy optycznej soczewkę znajdujemy takie jej położenie, przy którym powstający na ekranie obraz jest ostry,
notujemy odległość xi przedmiotu od soczewki i odległość yi obrazu od soczewki,
czynnośći te powtarzamy pięciokrotnie,
obliczamy wartości średnie wielkości x i y:
obliczamy wartość ogniskowej f soczewki skupiającej ze wzoru:
Wyniki pomiarów przedstawiono w tabeli
Soczewka skupiająca |
Położenie xi |
Położenie yi |
Wartości średnie |
Ogniskowa f |
|
Nr pomiaru |
x |
y |
|||
1 |
34,6cm |
50,7cm |
34,46cm |
50,84cm |
20,53cm |
2 |
34,3cm |
51cm |
|||
3 |
34,5cm |
50,8cm |
|||
4 |
34,4cm |
50,9cm |
|||
5 |
34,5cm |
50,8cm |
Zadanie 2

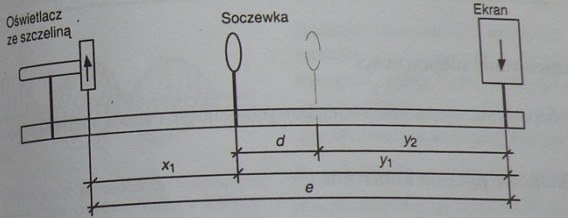

Wyznacznie ogniskowej soczewki skupiającej metodą Bessela (metoda II)
Przy danej odległości e ekranu od świecącego przedmiotu istnieją dwa położenia soczewki, przy których powstają na ekranie rzeczywiste, ostre obrazy przedmiotu (powiększony i pomniejszony), jeżeli jest spełniony warunek:
e>4f
gdzie:
e – odległość od ekranu do przemiotu
f – ogniskowa soczewki
x1 = y2 = x
y1 = x2 = y
e = x + y
d = y – x
Wykonanie ćwiczenia:
zmierzyć odległość od ekranu do przedmiotu e,
przesuwając wzdłuż ławy optycznej soczewkę zbierającą znaleźć takie położenie soczewki, przy którym na ekranie otrzymamy ostry obraz powiększony,
zanotować wartość y1
przesuwając soczewkę w stronę ekranu znaleźć takie jej położenie, przy którym na ekranie powstanie ostry obraz pomniejszony,
zanotować wartość y2,
czynność te powtórzyć pięciokrotnie, wyznaczając ogniskową soczewki ze wzoru, który uzyskujemy, korzystając z wzorów podanych wyżej
Wyniki pomiarów
Numer pomiaru |
Odległość oświetlacza od ekranu e |
Położenie y1 |
Położenie y2 |
d = y1 - y2 |
Ogniskowa f |
1 |
85,3cm
|
51,2cm |
31,1cm |
20,1cm |
20,14cm |
2 |
51cm |
31cm |
20cm |
20,15cm |
|
3 |
50,9cm |
31,1cm |
19,8cm |
20,17cm |
|
4 |
50,9cm |
31cm |
19,9cm |
20,16cm |
|
5 |
51cm |
30,9cm |
20,1cm |
20,14cm |
Dśr = 19,98cm
5.Wyznaczanie niepewności
dla pierwszej metody
dla metody Bessela
Wnioski:
Obie metody pozwalają dość precyzyjnie wyznaczyć ogniskową soczewki. W naszym przypadku metoda Bessela dała wynik dokładniejszy (obarczony mniejszym błędem). Jest ona jednak mniej wygodna do zastosowania, gdyż należy sprawdzać oba położenia soczewki, przy których powstają obrazy rzeczywiste ( w pierwszej metodzie wystarczy sprawdzić jedno).
