WYŻSZA SZKOŁA PEDAGOGICZNA

W BYDGOSZCZY

LABORATORIUM ELEKTROTECHNIKI

TEMAT: Elementy RLC w obwodzie prądu sinusoidalnie

zmiennego.

Magolan Marek

Malak Wojciech

Miszczak Marek

Elementy obwodu charakteryzują się tylko jednym parametrem nazywają się elementami idealnymi obwodu. Rezystor idealny charakteryzuje się tym, że posiada tylko rezystancję i nie zawiera ani indukcyjności ani pojemności. Cewka idealna to element bez pojemnościowy i bez rezystancyjny przy wszelkich częstotliwościach. Podczas przepływu prądu przemiennego przez cewkę idealną powstaje w niej pole magnetyczne, nie występują natomiast straty energii cieplnej ani nie powstaje pole elektryczne. Kondensator idealny jest to element bez rezystancyjny i bez indukcyjny przy wszelkich częstotliwościach. Prąd wytwarza w nim tylko pole elektryczne, nie ma natomiast pola magnetycznego ani strat energii.

Elementy rzeczywiste. Opory laboratoryjne oraz opory nawojowe mają pewną reaktancję indukcyjną wynikającą z indukcji poszczególnych zwojów, czy warstw drutu oporowego. Cewka indukcyjna ma pewną rezystancję przewodu nawojowego, z którego została wykonana. W kondensatorze rzeczywistym z powodu niedoskonałości dielektryka powstają straty energii.

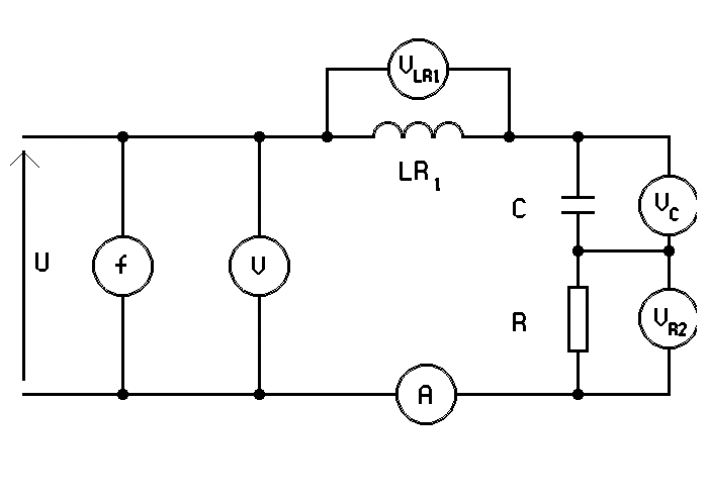

Schemat układu badanego.

LP	f	U	ULR1	UL	UR1	UC	UR2	I	R1	R2	XL	XC	Z	L	C	ULR1C
	Hz	V	V	V	V	V	V	mA	Ω	Ω	Ω	Ω	Ω	H	uF	V
1	50	30	4,4	5,2	0,54	35,5	4,5	16,0	33,8	281	323	3183	2877	1,03	1	31,3
2	50	30	17,3	12,9	1,36	45,5	11,1	40,1	33,8	277	323	1061	801	1,03	3	28,5
3	50	30	33,8	25,3	2,65	51,3	21,4	78,3	33,8	273	323	667	461	1,03	5	18,2
4	50	30	39,0	28,9	3,03	48,8	24,3	89,6	33,8	271	323	531	369	1,03	6	11,3
5	50	30	41,0	30,3	31,7	44,0	25,0	93,8	33,8	267	323	455	328	1,03	7	6,0
6	50	30	41,0	30,4	3,17	38,7	25,5	94,0	33,8	271	323	399	314	1,03	8	5,3
7	50	30	40,2	29,7	3,11	14,0	25,2	92,0	33,8	273	323	354	308	1,03	9	0,3

Podczas obliczeń korzystano z następujących wzorów:

,

,

,

,

,

.

---
