Obliczenia płyty żelbetowej

1. Obliczenia statyczne

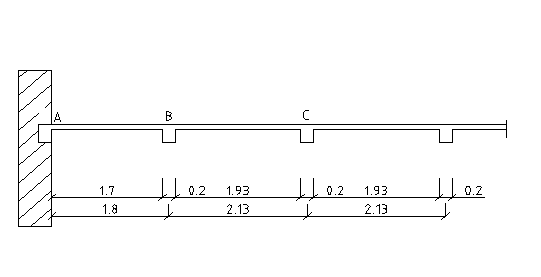

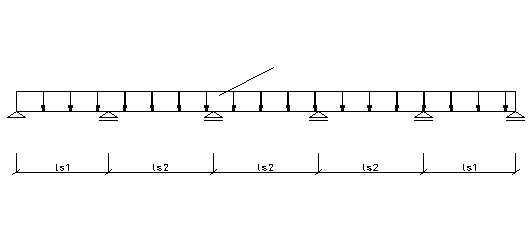

Schemat statyczny

1. Zestawienie obciążeń płyty stropowej

L.p.	Wyszczególnienie i obliczenie Wartości	Obc. charakt.	Wsp. obc.			Obciążenie obliczeniowe
1	Posadzka: lasriko bezspoinowe gr.20mm	0,44 kPa	1,3 (0,8)			0,57 kPa	0,35 kPa
2	Płyta żelbetowa gr. 8 cm 0,08 x 24,0	1,92 kPa	1,1 (0,9)			2,11 kPa	1,73 kPa
3	Tynk cem.-wap., gr.1,5 cm 0,015 x 19,0	0,29 kPa	1,3 (0,8)			0,38 kPa	0,23 kPa
Obciążenie stałe ∑=3,06 kPa ∑=2,31 kPa
Obciążenie zmienne				1,2

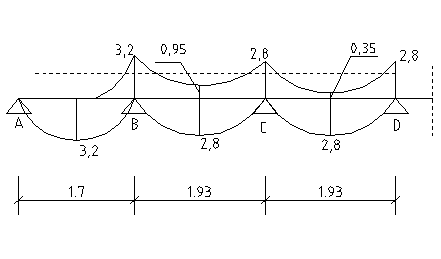

2. Obliczenie momentów zginających (metoda wyrównania momentów plastycznych)

3. Obliczenie współczynników w zależności od stosunku


4. Zasięg momentu podporowego w skrajnym przęśle

5. Ujemny moment w przęśle B - C

6. Ujemny moment w przęśle C - D

7. Ujemny moment zastępczy w przęsłach

2 Wymiarowanie płyty

przyjęto beton B25 f

_cd =13,3 MPa =13300 kPa stal AI St3S f_yd=210 MPa = 210000 kPa

d = h - a - φ/2 = 8-1,5-0,5 = 6 cm

2.1 Przęsło A - B i podpora B

Potrzebny przekrój zbrojenia :

Przyjęto φ 6 co 10 cm o Fa = 2,83 cm2 > 2,63 cm2

2.2 Przęsło B - C i podpora C

Potrzebny przekrój zbrojenia :

Przyjęto φ 6 co 10 cm o F_a = 2,83 cm²

2.3.Zbrojenie na zastępczy moment :

w przęśle B-C

odczytano dla 0,039 ζ= 0,980

potrzebny przekrój zbrojenia :

przyjęto pręty ∅ 8 co 30 cm o F_a=1,68 cm² >1,53 cm².

w przęśle C-D

odczytano dla 0,027 ζ= 0,980

potrzebny przekrój zbrojenia :

przyjęto pręty ∅ 8 co 30 cm o F_a=1,68 cm² > 1,04 cm².

1. Zbrojenie rozdzielcze

przyjęto pręty ∅ 4,5 co 25 cm o F_a=0,64 cm² > 1/10 ⋅ F_a = 1/10⋅ 2,63 = 0,263 cm².
