Politechnika Świętokrzyska w Kielcach
Laboratorium elektroniki
Ćwiczenie nr 9	Temat: Badanie tyrystorów.			Zespół: 1)Kozieł Tomasz 2)Małaczek Mariusz
Data wykonania ćwiczenia: 09.01.1997 r.		Data oddania sprawozdania:	Ocena:

1) Cel ćwiczenia:

Celem ćwiczenia jest zdjęcie charakterystyk tyrystora oraz pomiar prądu podtrzymania.

2)Schematy pomiarowe:

a) Układ do wyznaczania charakterystyki blokowania:

b) Pomiar prądu podtrzymania:

c) Pomiar charakterystyki przewodzenia:

3)Tabela pomiarowa:

- Kierunek blokowania:

a) IG = 4 [mA]

UT	V	0.8	1.2	1.5	1.8	2.2	2.5	2.9	3.2	3.8	4.5	5.1	5.9	6.6
IT	mA	1.8	20	27	33	38	42.1	48	53	60	68	74.4	81.6	88

UT	V	8	9.5	10.9	12	14	16	18	20	22.3
IT	mA	100	112	123	130.8	144	157	170	180	193

b) IG = 8 [mA]

UT	V	0.7	1.1	1.5	2.2	3	4	5	6.3	7.6	8.7	12.1
IT	mA	2	3.5	27.5	37.8	49	62.2	74	86	98	107	132.7

UT	V	14.1	16.1	18.6	20.4	22.3
IT	mA	146	159.4	173.3	184	195

- Kierunek zaporowy:

UT	V	1.7	3	3.8	5.4	7.1	9	11.4	13.2	16.3	19
IT	μA	8	12	13	15	17	18	26	32	42	51

- Kierunek przewodzenia:

UT	V	0.76	0.74	0.75	0.77	1.116
IT	mA	115	60	21	9.6	0

- Prąd podtrzymania IH = 7.8 [mA]

5)Uwagi i wnioski:

Tyrystory są elementami półprzewodnikowymi (spełniającymi funkcję tzw sterowanej diody) charakteryzuącymi się posiadaniem dodatkowej elektrody zapłonowej zwanej bramką. Za pomocą tej elektrody możemy sterować przepływem prądu przez tyrystor.

W naszym przypadku charakterystyki przez nas wyznaczone są prawidłowe i ukazują nam załączanie tyrystora w zależności od prądu bramki. Prąd podtrzymania jest to minimalny prąd potrzebny do utrzymania tyrystora w stanie przewodzenia - w naszym przypadku prąd ten wynosi 7.8 [mA].

6) Wykresy:

- w stanie przewodzenia, IG = 4 [mA]:

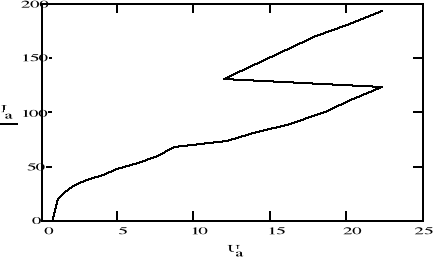

- w stanie przewodzenia, IG = 8 [mA]:

- w stanie zaporowym:
