Uniwersytet technologiczno - przyrodniczy w nydgoszczy

Wydział Mechaniczny

Katedra techniki Cieplnej i metrologii

zakład metrologii technicznej

____________________________________________________________________________

Nazwisko i imię: Warneński Maciej, Kudliński Paweł Studium magisterskie Semestr VII Grupa B Rok akademicki 2007/2008

Ćwiczenie nr 9

Temat : pomiary gwintów

1. Dane techniczne sprzętu pomiarowego

Wzorce

gwintów

Producent

Symbol

Rodzaj mierzonego gwintu

Zakres mierzonych skoków

RAWIA

MWGa

metryczny

0,45÷6

Mikrometr

do

gwintów

Producent

Symbol

Zakres mierzonych średnic

Zakres mierzonych skoków

metrycznych

Calowych

FWP

Warszawa

MMGe

25÷50

0,4÷7,5

60÷3

Producent

Stolik pomiarowy

Głowica goniometryczna

Duży

mikroskop

PZO

zakres pomiarowy

głowic przesuwu

wartość dz. elem. stołu

zakres

wartość działki

warsztatowy

Pow. całkowite

poprzecznego

Wzdłużnego

obrotowego

pomiarowy

elementarnej

42x

150 mm

75 mm

3`

0 - 360

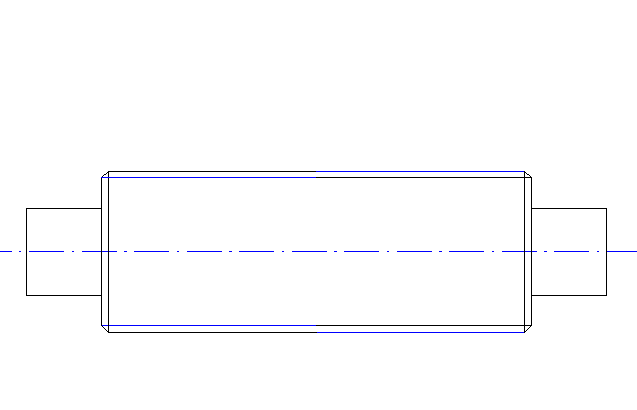

2. Szkic mierzonego przedmiotu

0x01 graphic

3. Identyfikacja gwintu za pomocą wzorca

Rodzaj gwintu

Srednica zewnętrzna

Skok

Oznaczenie gwintu

metryczny

36

3,0

M36 x 3

4. Pomiar średnicy podziałowej mikrometrem do gwintu

Nr pomiaru

1

2

3

4

5

wart. średnia

d2

33,6

33,59

33,60

33,61

33,59

33,6

5. Pomiar średnicy podziałowej metodą trójwałeczkową

a) wyniki pomiarów

Nr pomiaru

dw

M

1

2,050

36,81

2

36,80

3

36,84

4

36,84

5

36,84

wartość średnia

36,822

b) Obliczenie wartości poprawek i średnicy podziałowej

C1 =0,0007599 * dw *0x01 graphic
=0,0000283

C2 =0,00086 * 0x01 graphic
=0,00076585

d2 =M-3dw-0,866*P-A1-A2

Nr pomiaru

dw

M

d2

1

0,895

36,81

33,36

2

36,80

33,35

3

36,84

33,39

4

36,84

33,39

5

36,84

33,39

wartość średnia

36,822

33,376

6. Pomiar gwintu na mikroskopie

a) kąt wzniosu linii śrubowej

Nr pomiaru

Liczba skoków

1

1,578

2

1,581

3

1,583

4

1,580

śr

1,581

1,581

b) pomiar skoku

Nr pomiaru

Liczba skoków

PI

PII

P

1

1

3,021

3,019

3,0200

2

1

3,011

3,012

3,0115

3

1

3,016

3,013

3,0145

4

1

3,027

3,021

3,0240

5

1

3,001

3,009

3,0050

wartość średnia

3,015

c) pomiar średnicy podziałowej średnicy zewnętrznej i wewnętrznej

Nr pomiaru

średnica podziałowa

średnica zewnętrzna

średnica wewnętrzna

d2I

d2II

d2

d

d1

1

33,497

33,485

33,491

35,550

31,309

2

33,592

33,468

33,530

35,549

31,301

3

33,394

33,469

33,432

35,563

31,307

4

33,463

33,493

33,478

35,546

31,308

5

33,499

33,473

33,486

35,549

31,311

wartość średnia

33,483

35,551

31,307

Obliczenia błędu pomiaru

1. Błąd pomiaru skoku przy pomocy mikroskopu.

0x01 graphic

Poziom ufności: α=0.99, dla serii 5 pomiarów: fn,α=8,6

Maksymalny błąd bezwzględny: ΔP=±8,6*0,0177595=±0,15273 mm

P=(3,015±0,153) mm

2. Błąd pomiaru średnicy podziałowej przy pomocy mikroskopu.

0x01 graphic

Maksymalny błąd bezwzględny: Δd2=±8,6* 0,028983 0,249252mm

d2=(33,483±0,249) mm

3. Błąd pomiaru średnicy zewnętrznej przy pomocy mikroskopu.

0x01 graphic

Maksymalny błąd bezwzględny: Δd=±8,6* 0,173165 1,489216 mm

d=(35,551±1,489) mm

4. Błąd pomiaru średnicy wewnętrznej przy pomocy mikroskopu.

0x01 graphic

Maksymalny błąd bezwzględny: Δd1=±8,6* 0,101074 0,869238 mm

d1=(31,307±0,869) mm

6. Wnioski:

Zmierzone wartości znacznie różnią się od wartości nominalnych. Może to być spowodowane niedokładnością pomiaru lub złym wykonaniem gwintu.
