ĆWICZENIE LABORATORYJNE NR 6

Temat ćwiczenia:

1. Obliczyć charakterystyki geometryczne A_eff i W_eff blachownicy spawanej klasy 4 o wymiarach pokazanych na rysunku:

a) stalowej wykonanej ze stali S 275

b) aluminiowej wykonanej ze stopu klasy A.

Opracował:

Dawid Tabor, rok III, grupa 9

Zaliczył:

dr inż. Paweł Żwirek

Ćwiczenie laboratoryjne nr 6. Charakterystyki efektywne blachownic stalowych i aluminiowych klasy 4 w stanie prostego zginania.

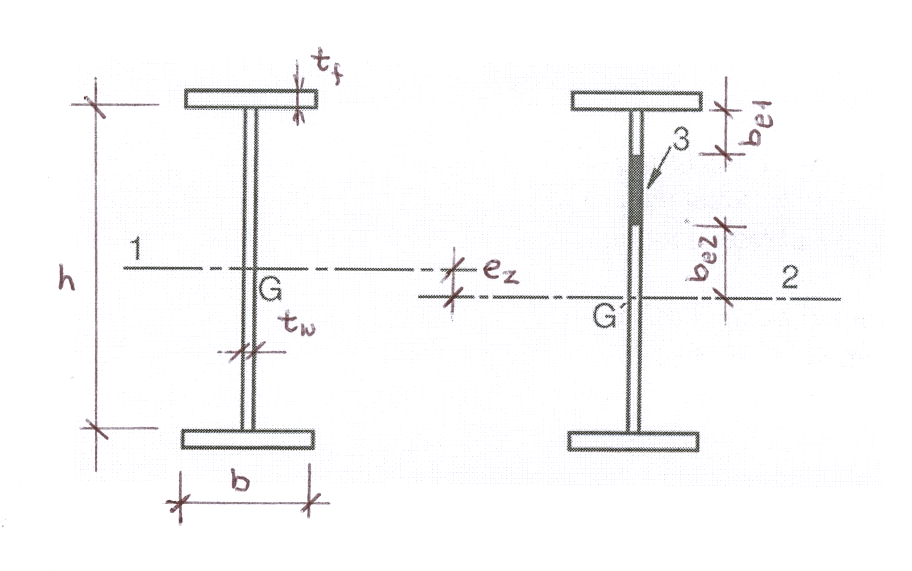

1. Charakterystyki geometryczne blachownicy ze stali S 235/S/275/ S 355, w stanie prostego zginania, o wymiarach nominalnych przekroju dwuteowego bisymetrycznego

b = …..….mm, h = …..….mm, t_f = …..…mm, t_w = …..…mm.

Wyniki obliczeń:

1. strefa ściskana środnika b_c = h/2 →

ρ_c = hρ_c =……………

b_eff = …………………

b_e1 = 0,4 b_eff = ………

b_e2 = 0,6 b_eff = ……..

A_eff =…………………

S_eff =…………………

e_z = ………………….

2. strefa ściskana b_c = h/2 + e_z

b_e1 = …………………

b_e2 = …………………

A_eff =…………………

S_eff =…………………

e_z = ………………….

J_eff = …………………

W_eff =…………………

ρ_c = (λ - 0,11)/λ² → λ = h/139tε > 0,673 → ε =√ (235/f_y)

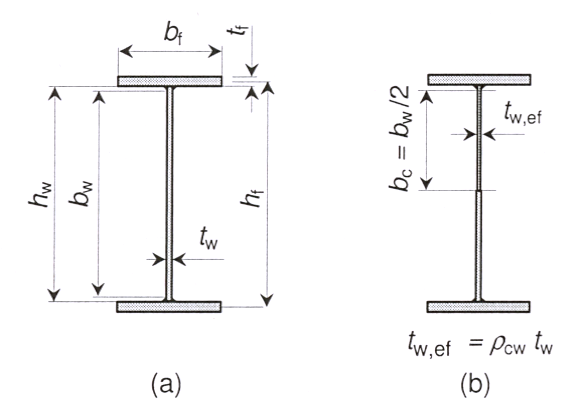

2. Charakterystyki geometryczne blachownicy za stopu AW-5083 (ε = 1,0), w stanie prostego zginania, o wymiarach nominalnych przekroju dwuteowego bisymetrycznego

b_f = …..….mm, h_w = …..….mm, t_f = …..…mm, t_w = …..…mm.

Wyniki obliczeń:

1. strefa ściskana środnika b_c = b_w/2 →

a = 0,7 t_w = ..............

b_w = h_w - 2a = ……….

ρ_cw = ………………….

t_wef = t_wρ_cw =…………

A_eff =…………………

S_eff =…………………

e_z = ………………….

J_eff = …………………

W_eff =…………………

ρ_cw = (25/λ - 150/λ²) → λ = 0,4b_w/t_w >15 → b_w/t_w > 38

---
