POLITECHNIKA KRAKOWSKA

im. Tadeusza Kościuszki

INSTYTUT MATERIAŁÓW I KONSTRUKCJI BUDOWLANYCH

Katedra Konstrukcji Metalowych

31-155 KRAKÓW ul. Warszawska 24, tel. [phone]

ĆWICZENIE LABORATORYJNE NR 2

Temat ćwiczenia:

1. Opracować protokół ze statycznej próby rozciągania stali konstrukcyjnej znaku S 235.

2. Opracować protokół z badań laboratoryjnych w próbie twardości Brinella oraz przeprowadzić na podstawie wyników pomiarów identyfikację gatunku stali.

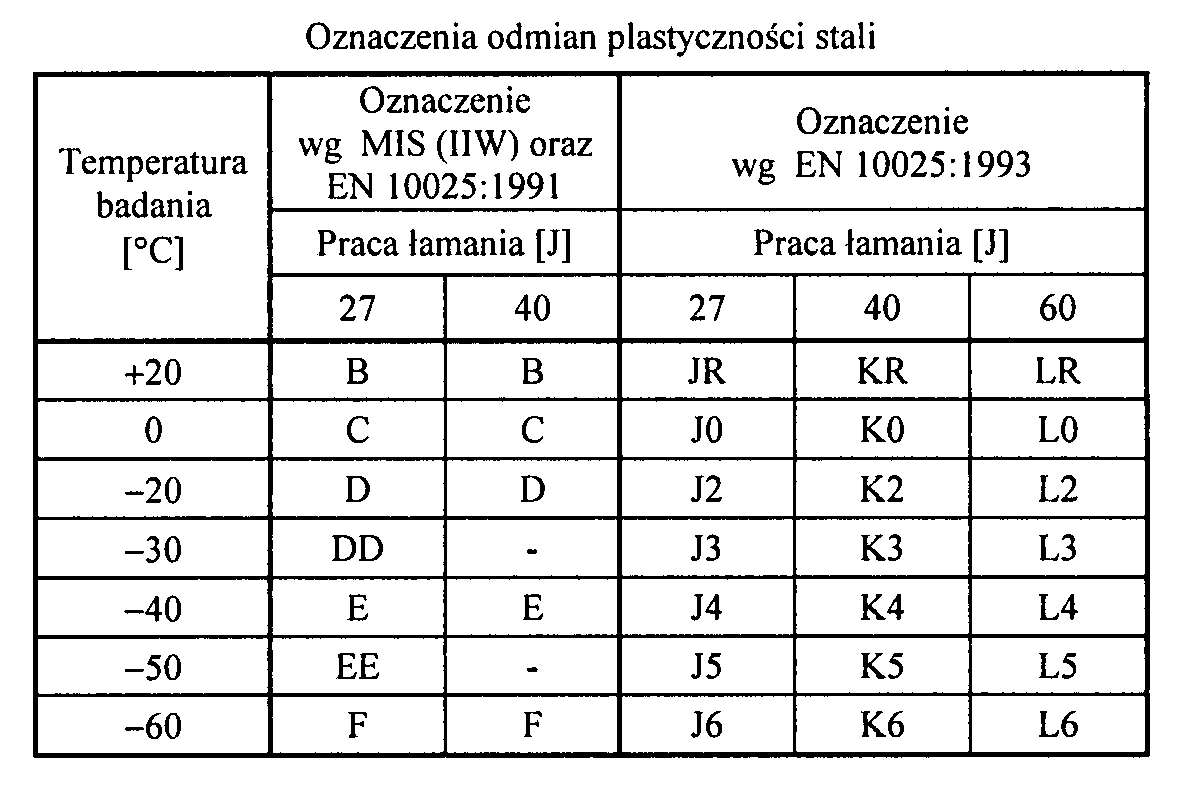

3. Opracować protokół z badań laboratoryjnych w próbie udarności młotem Charpy oraz przeprowadzić na podstawie otrzymanych wyników pomiarów ocenę odmiany plastyczności badanej stali

.

Opracował:

(imię i nazwisko, rok studiów, grupa)

Zaliczył:

(imię i nazwisko, data)

Ćwiczenie laboratoryjne nr 2. Badania właściwości mechanicznych stali konstrukcyjnej.

1. Statyczna próba rozciągania

Laboratorium Badawcze Materiałów i Konstrukcji Budowlanych

PROTOKÓŁ Z BADAŃ (wersja dydaktyczna) Nr ...............

(Znak akredytacji)

Poliechnika Krakowska 31-155 Kraków, ul. Warszawska 24 Tel/fax.: [phone] e-mail: [e-mail]

Rodzaj badania: STATYCZNA PRÓBA ROZCIĄGANIA W TEMPERATURZE OTOCZENIA

Dotyczy umowy/zlecenia:

Data przyj.zam:

Data badania:

Miejsce wykonania badania:

Stron: Załącz.: -

ZLECENIODAWCA:

Nazwa badanego obiektu:

Rodzaj materiału:

Nr próbki

Wyniki prób statycznych

Średnica i masa próbki

Długość pom. ekstensometru

Wydłużenie

Granica platyczności

Wytrzymałość

Uwagi

dnom [mm]

M [kg/m]

Le [mm]

A5 [%]

Agt [%]

ReH [MPa]

Rm [MPa]

Rm/ReH

1

2

3

4

Kwalifikacja:

Próbka nr 1 spełnia/nie spełnia wymagane minima hutnicze wg EN 10025-2

Metoda badania: Badanie zostało przeprowadzone zgodnie z procedurą xxxxx spełniającą wymagania normy PN-EN ……………..
Uwagi odnośnie niepewności pomiaru:	Badanie wykonał: (data i podpis)	Sprawozdanie sporządził: (data i podpis)	Zatwierdził Kierownik Laboratorium: (data i podpis)
Wyniki badań podane w sprawozdaniu odnoszą się wyłącznie do badanych próbek. Niniejsze sprawozdanie bez pisemnej zgody Kierownika Laboratorium Badawczego Materiałów i Konstrukcji Budowlanych nie może być powielane inaczej jak tylko w całości

2. Próba twardości Brinella

Laboratorium Badawcze Materiałów i Konstrukcji Budowlanych

PROTOKÓŁ Z BADAŃ (wersja dydaktyczna) Nr ...............

(Znak akredytacji)

Poliechnika Krakowska 31-155 Kraków, ul. Warszawska 24 Tel/fax.: [phone] e-mail: [e-mail]

Rodzaj badania: PRÓBA TWARDOŚCI BRINELLA W TEMPERATURZE OTOCZENIA

Dotyczy umowy/zlecenia:

Data przyj.zam:

Data badania:

Miejsce wykonania badania:

Stron: Załącz.: -

ZLECENIODAWCA:

Nazwa badanego obiektu:

Rodzaj materiału:

Nr próbki	Siła nacisku P [kN]	Czas nacisku T [s]	Średnica d1 [mm]	Średnica d2 [mm]	0,5(d1+d2) [mm]	HB
1
2
3
Wartość średnia HB
P = 9,81nD^2; → D = …….mm; n = ………

Metoda badania: Badanie zostało przeprowadzone zgodnie z procedura yyyyy spełniającą wymagania normy PN-EN …………..
Uwagi odnośnie niepewności pomiaru:	Badanie wykonał: (data i podpis)	Sprawozdanie sporządził: (data i podpis)	Zatwierdził Kierownik Laboratorium: (data i podpis)
Wyniki badań podane w sprawozdaniu odnoszą się wyłącznie do badanych próbek. Niniejsze sprawozdanie bez pisemnej zgody Kierownika Laboratorium Badawczego Materiałów i Konstrukcji Budowlanych nie może być powielane inaczej jak tylko w całości

Formuła korelacyjna ogólna:

R_m = 0,34 HB

Formuła korelacyjna dla stali S 235

R_m = 486 + 2,86(HB - 141)

3. Próba udarności Charpy

Laboratorium Badawcze Materiałów i Konstrukcji Budowlanych

PROTOKÓŁ Z BADAŃ (wersja dydaktyczna) Nr ...............

(Znak akredytacji)

Poliechnika Krakowska 31-155 Kraków, ul. Warszawska 24 Tel/fax.: [phone] e-mail: [e-mail]

Rodzaj badania: PRÓBA UDARNOŚCI CHARPY W TEMPERATURZE OTOCZENIA

Dotyczy umowy/zlecenia:

Data przyj.zam:

Data badania:

Miejsce wykonania badania:

Stron: Załącz.: -

ZLECENIODAWCA:

Nazwa badanego obiektu:

Rodzaj materiału:

Nr próbki	Rodzaj karbu U/V	Ciężar młota G [kN]	Wysokość h [m]	Wysokość h1 [m]	Energia łamania KU/KV [J]	Uwagi
1
2
3
Wartość średnia KU/KV
KU/KV = G(h - h1)

Metoda badania: Badanie zostało przeprowadzone zgodnie z procedura zzzzzzz spełniającą wymagania normy PN-EN …………..
Uwagi odnośnie niepewności pomiaru:	Badanie wykonał: (data i podpis)	Sprawozdanie sporządził: (data i podpis)	Zatwierdził Kierownik Laboratorium: (data i podpis)
Wyniki badań podane w sprawozdaniu odnoszą się wyłącznie do badanych próbek. Niniejsze sprawozdanie bez pisemnej zgody Kierownika Laboratorium Badawczego Materiałów i Konstrukcji Budowlanych nie może być powielane inaczej jak tylko w całości

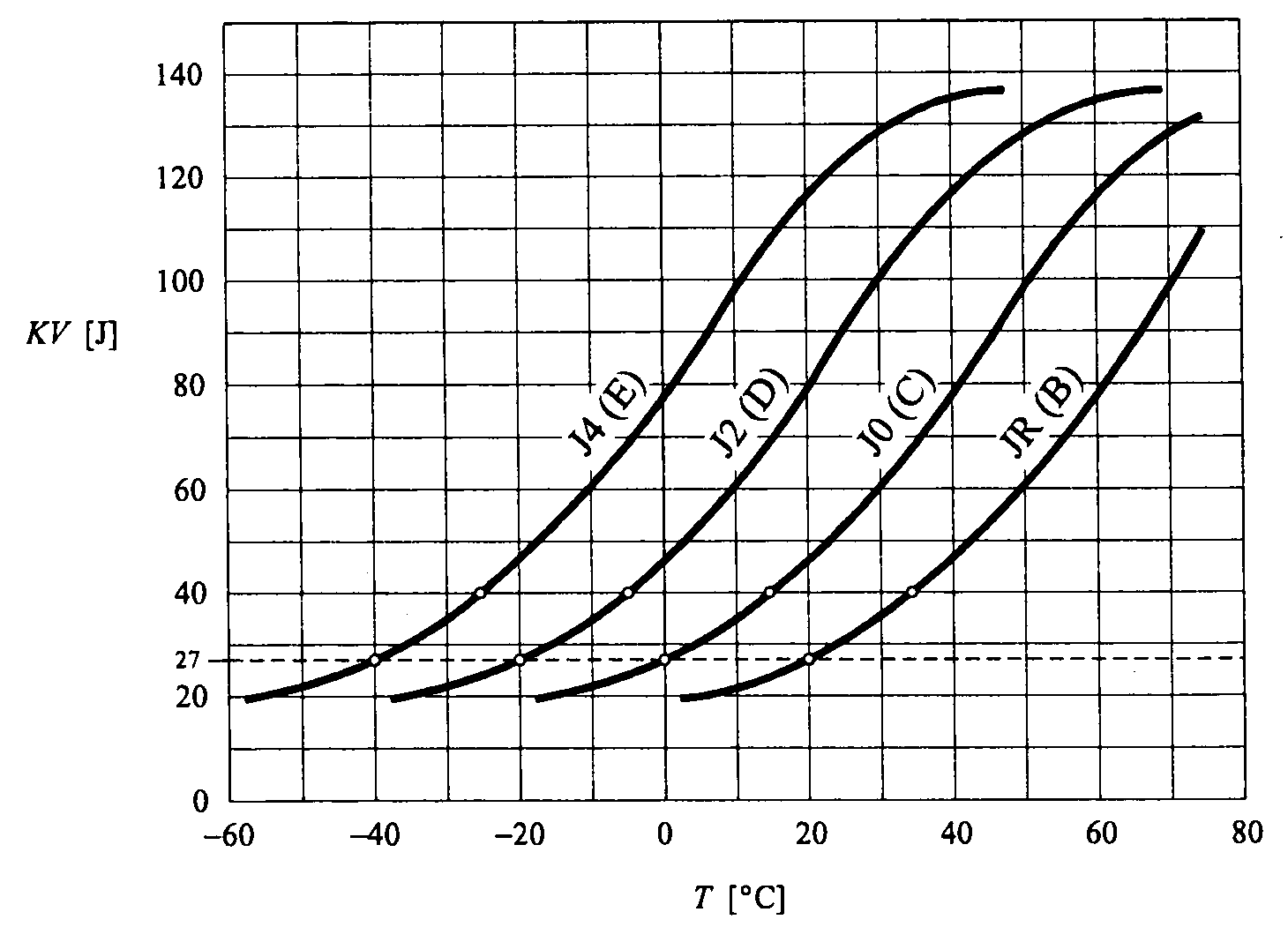

Krzywe pracy łamania próbek dla różnych odmian plastyczności stali

---
