Politechnika Radomska

im. Kazimierza Pułaskiego

w Radomiu

Projekt:

Ściągacz do łożysk

Wydział: mechaniczny Wykonawcy:

Kierunek: MIBM Dudek Krzysztof

Rok studiów: III Pasek Jakub

Semestr: V

Rok: 1999/2000

DANE (1)	OBLICZENIA I SZKICE (2)	WYNIKI (3)

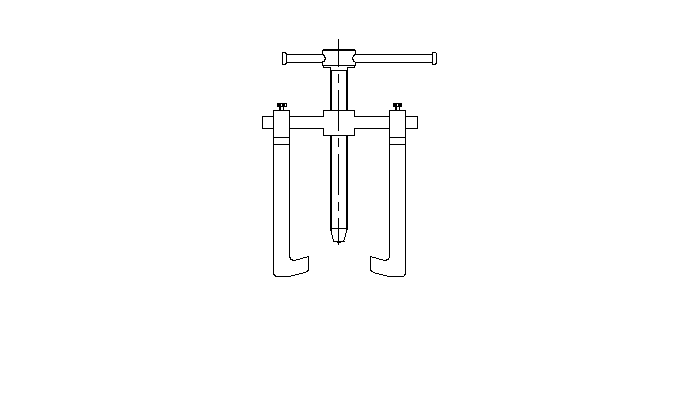

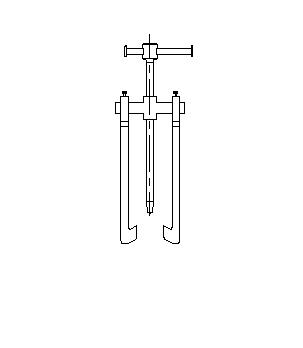

kr=kc=160 MPa	Założenia i wstępny szkic ściągacza: Założenia do wstępnych obliczeń: Zaprojektować ściągacz dwuramienny do łożysk tocznych. Obciążenie śruby Q=8kN; max odległość łożyska od końca wału l=100mm; max średnica ściąganych łożysk D=200mm. Materiał na elementy ściągacza - stal 35 w stanie ulepszonym cieplnie. Siła ręki pracownika F=100 N. Obciążenie przyjmujemy jako statyczne. Obliczenia śruby: Obliczam średnicę rdzenia śruby przyjmuję ds=14mm		ds=14mm k0=27 MPa

(1)	(2)	(3)
α=1 imin=3 k0=27 MPa= =2,7 kN Q=8 kN P=3mm d=14mm D=200mm H=15mm P=3mm	Przyjmuję gwint trapezowy Tr 14x3; d2=12,5mm; d=14mm; P=3mm Sprawdzam śrubę na wyboczenie Zakładam wysokość nakrętki H=15mm Przyjmuję długość wyboczeniową śruby Smukłość śruby Stosuję wzór Tetmajera do obliczenia współczynnika wyboczeniowego Obliczenia nakrętki: Obliczam czynną wysokość nakrętki Przyjmuję H=15mm Sprawdzam liczbę czynnych zwojów	Lwyb=137,5mm λ=46 σc=70,5 MPa σr=307 MPa Xw=4,4 H=15mm z=5

(1)	(2)	(3)
P=3mm z=5 f=1 d2=12,5mm μ=0,1 Q=8 kN ds=14mm γ=1º30' ρ=5º55' μ=0,1 rśr=4mm M=33,56 Nm F=100 N kgj=120 MPa M=33,56 Nm (1)	Uwzględniając fazki na gwint równe f=1mm obliczam rzeczywistą wysokość nakrętki Sprawdzam samohamowność gwintu ρ > γ więc gwint jest samohamowny Całkowity moment obrotowy śruby ściągacza: Zakładając średnie ramię siły tarcia na powierzchni oporowej między kulką a wałem rśr=4mm Obliczanie drążka Zakładam siłę rąk pracownika 2x100 N Obliczam czynną długość pręta przyjmuję ld=170mm obliczam średnicę drążka przyjmuję dd=15mm (2)	H=25mm γ=1º30' γ=5º50' M=33,56 Nm ld=170mm dd=15mm (3)
kr=160 MPa Dmax=100mm a=15mm kg=200 MPa Mg=230 Nm H=25mm D4=14,5mm kg=200 MPa (1)	Obliczanie belki Zakładam szerokość łap a=10 mm oraz wysokość belki równą wysokości H nakrętki. Obliczam szerokość belki z warunku na zginanie w przekroju IV - IV warunek σr+σg kr jest spełniony Przyjmuję Dn=50mm (2)	σr=40 MPa σg=63,20 MPa Mg=230Nm Dn=50mm (3)

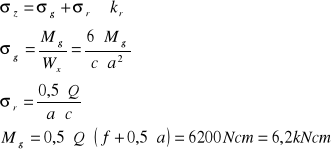

kg=200 MPa P=3mm H=15mm q=4000 f=1,5mm kt=110 MPa a=15mm f=1mm Q=8 kN	Na podstawie przekroju V obliczam wymiar b Obliczenia łapy Sprawdzam przekrój II na ścinanie Przyjmuję e=7mm Przekrój I - I obliczamy na rozciąganie. Zakładam f= 15mm i obliczam wartość Mgi c	b=21mm σT=26,6 MPa e=7mm Mg=6,2 kNcm

(1)	(2)		(3)
kr=160 MPa Q=8 kN a=1,5cm Mg=230 Nm a=1,5 cm Q=8 kN kt=110 MPa b=21mm g=5mm	przyjmuję c=2,1cm łapa jest narażona na ścinanie w dwóch przekrojach III-III ze względów konstrukcyjnych przyjmuję g=5mm	c=2,1cm g=5 mm k=31mm

---
