Wzmacniacz RC(michu)


AKADEMIA TECHNICZNO-ROLNICZA W BYDGOSZCZY

INSTYTUT TELEKOMUNIKACJI I ELEKTROTECHNIKI

ZAKŁAD TECHNIKI CYFROWEJ

IMIĘ I NAZWISKO

LABORATORIUM ELEMENTÓW I UKŁADÓW ELEKTRONICZNych

1.Rafał Boniecki

2.Joanna Niewęgłowska

TEMAT: Wzmacniacz RC.

Nr grupy:.G Semestr:V

Data wyk. ćw. Data oddania spr. Ocena:

99.10.24. 99.11.8.

Instytut: TELEKOMUNIKACJI I

ELEKTROTECHNIKI

1. Cel ćwiczenia.

Zapoznanie się z podstawowymi parametrami wzmacniacza RC.

2. Wykaz przyrządów:

- zasilacz stabilizowany

- generator przebiegu sinusoidalnego

- woltomierz napięcia przemiennego x2

3. Pomiary.

3.1. Schemat układu.

0x01 graphic

3.2. Pomiar charakterystyki KU=F(f) wzmacniacza dla następujących parametrów:

CS1=1μF, CE1=20μF, Ui=3mV, f=20Hz - 5MHz

f

400

500

40

50

100

200

300

400

500

1k

2k

5k

CS1=1μF, CE1=20μF

55

67

78

88

142

230

300

380

415

500

530

570

10k

20k

30k

40k

50k

100k

200k

500k

1M

2M

3M

4M

5M

570

570

570

550

550

530

530

530

395

245

165

122

95

3.3. Pomiar charakterystyki KU=F(f) wzmacniacza dla następujących parametrów:

CS1=1μF, CE2=0.33μF, Ui=3mV, f=20Hz - 1MHz

f

20

30

40

50

100

200

300

400

500

1k

2k

5k

CS1=1μF, CE2=0.33μF

55

68

68

70

75

75

75

75

74

80

86

110

10k

20k

30k

40k

50k

100k

200k

500k

1M

2M

3M

4M

5M

162

280

385

450

495

600

600

500

425

250

162

115

100

3.4. Pomiar charakterystyki KU=F(f) wzmacniacza dla następujących parametrów:

CS2=20μF, CE1=20μF, Ui=3mV, f=20Hz - 5MHz

f

20

30

40

50

100

200

300

400

500

1k

2k

5k

CS2=20μF, CE1=20μF

82

87

95

105

150

250

320

400

440

500

550

550

10k

20k

30k

40k

50k

100k

200k

500k

1M

2M

3M

4M

5M

550

550

550

550

550

570

500

520

450

280

160

115

95

3.5. Pomiar charakterystyki KU=F(f) wzmacniacza dla następujących parametrów:

CS2=20μF, CE2=0.33μF, RO1=5kΩ, Ui=3mV, f=20Hz - 5MHz

f

20

30

40

50

100

200

300

400

500

1k

2k

5k

CS2=20μF,CE1=0.33μF

45

45

45

45

45

45

45

45

45

52

55

70

RO1=5kΩ

10k

20k

30k

40k

50k

100k

200k

500k

1M

2M

3M

4M

5M

110

180

250

295

320

400

410

395

320

210

140

120

95

3.6. Pomiar charakterystyki KU=F(f) wzmacniacza dla następujących parametrów:

CS2=20μF, CE2=0.33μF, RO1=1kΩ, Ui=3mV, f=20Hz - 5MHz

f

20

30

40

50

100

200

300

400

500

1k

2k

5k

CS2=20μF,CE1=0.33μF

18

18

18

18

18

18

18

18

18

19

20

25

RO1=1kΩ

10k

20k

30k

40k

50k

100k

200k

500k

1M

2M

3M

4M

5M

40

65

91

105

122

146

152

155

155

135

115

90

75

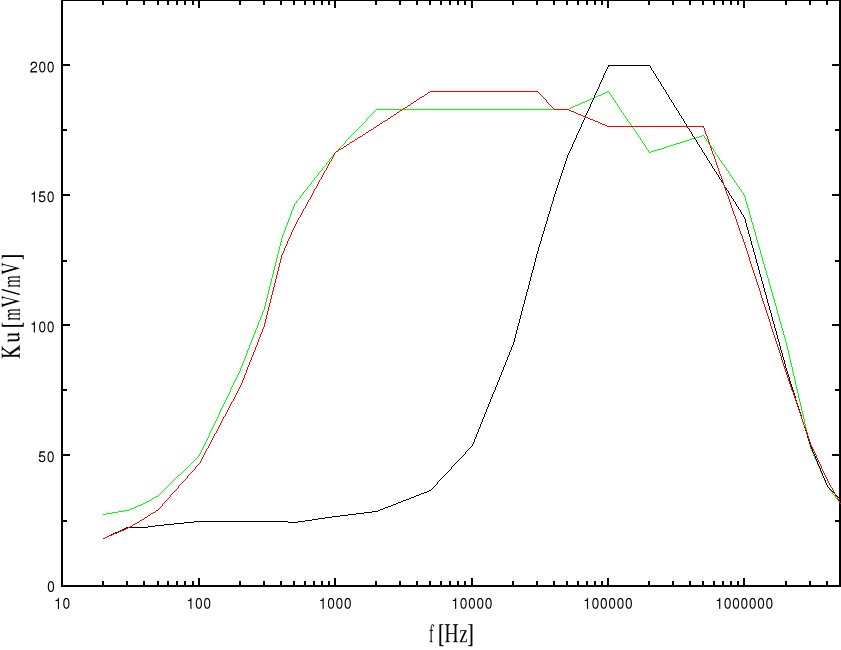

  1. Charakterystyki do podpunktów 3.2. , 3.3. , 3.4.

0x01 graphic

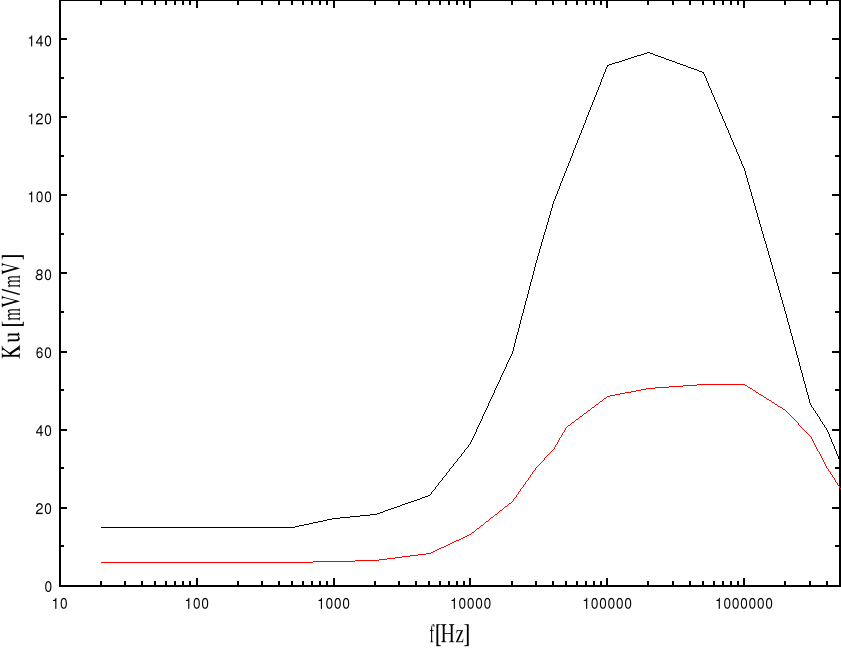

5. Charakterystyki do podpunktów 3.5. , 3.6.

0x01 graphic

  1. Wnioski.

Wzmacniacz oporowy o sprzężeniu pojemnościowym nazywany jest wzmacniaczem RC. Wprowadzenie ujemnego sprzężenia zwrotnego powoduje zwiększenie szerokości pasma wzmacniacza przy jednoczesnym zmniejszeniu wzmocnienia, ale w sposób, że iloczyn wzmocnienia przez szerokość pasma pozostaje bez zmian. W celu rozszerzenia pasma wzmacniacza RC w zakresie wielkich częstotliwości konieczne jest zwiększenie częstotliwości granicznej fg. W przypadku układu tranzystorowego ze wspólnym emiterem częstotliwość fg może być zwiększona przez zwiększenie wartości rezystancji Rwe lub przez zmniejszenie pojemności Cc. Tego typu wzmacniacze stosuje się wówczas, gdy wymagane jest stałe wzmocnienie w szerokim zakresie częstotliwości.

Wzmacniacz RC jest typem wzmacniacza selektywnego, który wzmacnia sygnały w określonym, na ogół wąskim paśmie i skutecznie tłumi sygnały leżące poza tym pasmem. Właściwości selektywne uzyskuje się przez przyłączenie elementu aktywnego do odpowiedniej sieci pasywnej, zapewniającej wzmacnianie częstotliwości użytecznych, tłumienie zaś nieużytecznych. W naszym ćwiczeniu badaliśmy zakres średnich częstotliwości do 5 MHz i wykorzystywaliśmy układy pojemnościowo- rezystancyjne włączone w pętle sprzężenia zwrotnego. Układy te możemy także nazwać filtrami aktywnymi RC.

Jak wynika z charakterystyki pierwszej istotny wpływ na kształt miała wartość kondensatora CE2. Przy większej wartości wzrost wartości następował znacznie szybciej.

Z kolei na drugiej charakterystyce widoczny jest wpływ wartości rezystora Ro na wzmocnienie Ku. Im większa wartość tego rezystora, tym wzmocnienie przyjmuje większą wartość.
