POLITECHNIKA RZESZOWSKA
Im. Ignacego Łukaszewicza
Wydział Elektrotechniki i Informatyki
LABORATORIUM MASZYN ELEKTRYCZNYCH
Temat: PRACA RÓWNOLEGŁA TRANSFORMATORÓW
Data wykonania ćwiczenia:
08.11.2016r.
EN-DI, sem.3, L-2
Zespół 1
Hetel Anna
Kochman Karolina
Hawryś Kamil
Kaleta Michał
Grochowicz Damian
1. Cel ćwiczenia.
Celem ćwiczenia była ocena przydatności badanych transformatorów do pracy równoległej, pomiar przekładni transformatorów(metodą Kellera), pomiary podczas pracy równoległej transformatorów.

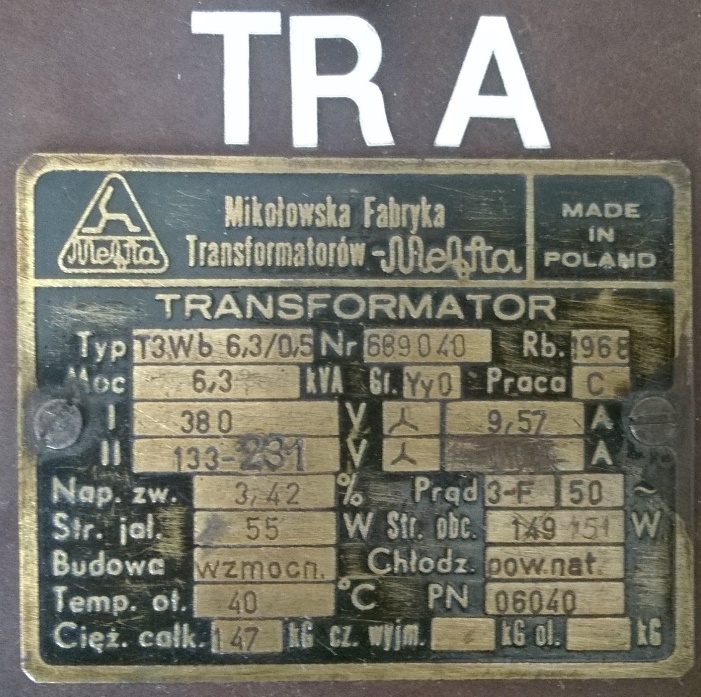

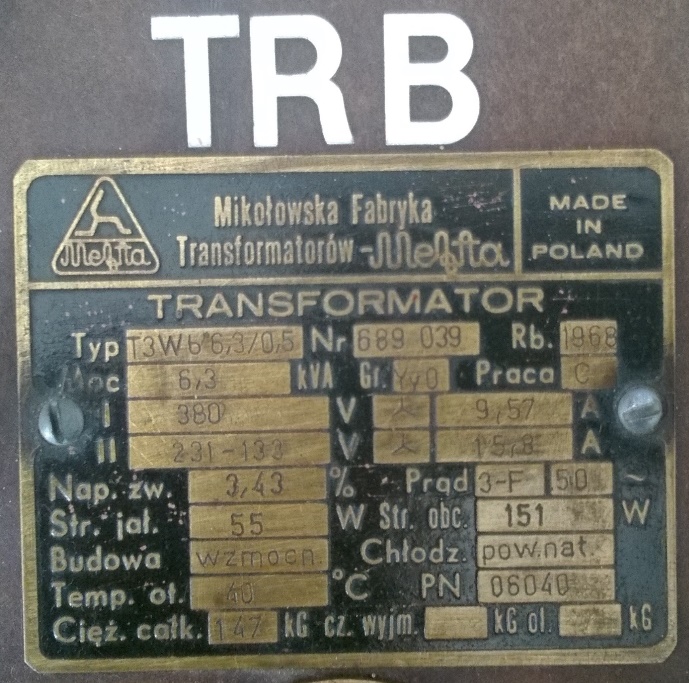

2. Dane znamionowe.
Obydwa transformatory mają takie same dane znamionowe:
Typ: T3Wb 6,3/0,5
Moc znamionowa: SN = 6,3 kVA
Napięcie znamionowe I: U1N = 380 V (Y)
Napięcie znamionowe II: U2N = 231 V (y)
Grupa połączeń: Yy0
Napięcie zwarcia: uz = 3,42 %
Straty obciążeniowe: ΔPZ = 151 W
Straty w stanie jałowym: ΔP0 = 55 W
Rodzaj pracy: S1
Chłodzenie: powietrzne naturalne
Pomiar przekładni transformatorów:
1)Przekładnia transformatora A – 1,655
2)Przekładnia transformatora B – 1,654
3)Przekładnia transformatora B po stronie wtórnej – 1,697
3. Pomiary prądów transformatorów podczas pracy równoległej dla równych oraz różnych przekładni.

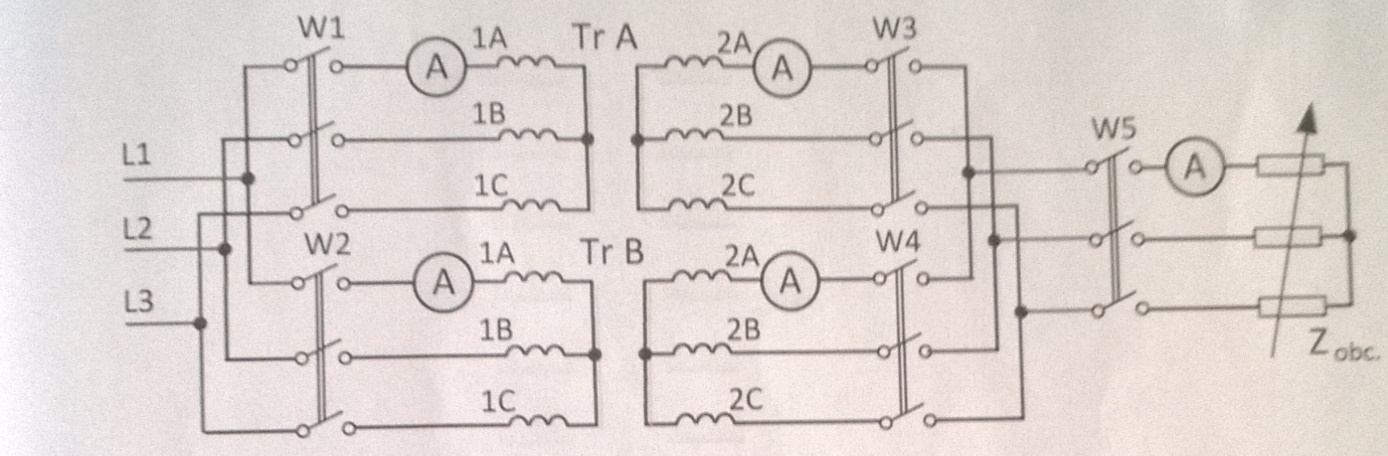

a)Schemat pomiarowy:
b) Tabela pomiarowa:
Dla różnych przekładni.
I1AA [A] |
I2AA [A] |
I1AB [A] |
I2AB [A] |
Iobc [A] |
4 |
5 |
2,5 |
5,5 |
1 |
4,5 |
6,5 |
2 |
4,5 |
5 |
5 |
7 |
1,5 |
4 |
6 |
5 |
7,5 |
1 |
3,5 |
6,5 |
6,5 |
10 |
1 |
3,5 |
10 |
6,5 |
12,5 |
2 |
5, |
15 |
9,5 |
15 |
3,5 |
7 |
20,5 |
11 |
18 |
5,5 |
9,5 |
26,5 |
12 |
19,5 |
6 |
11 |
30 |

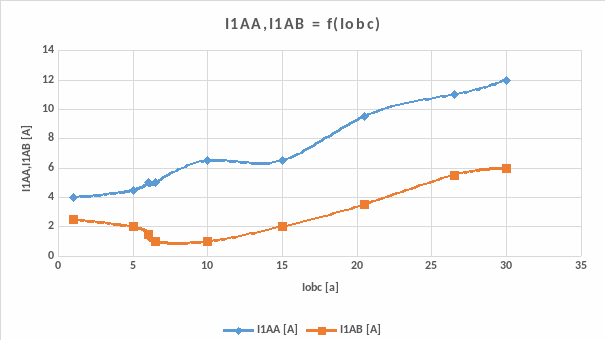

Wykresy:
c) Tabela pomiarowa:
Dla równych przekładni:
I1AA [A] |
I2AA [A] |
I1AB [A] |
I2AB [A] |
Iobc [A] |
4 |
6,5 |
4,5 |
6,5 |
12,5 |
6,5 |
10 |
6 |
9,5 |
20 |
7 |
11,5 |
7 |
11 |
22,5 |
8 |
13 |
7,5 |
12,5 |
25 |
10 |
15,5 |
9,5 |
15 |
31,5 |
12 |
19 |
11,5 |
19 |
38 |
12,5 |
20 |
12 |
20 |
39 |

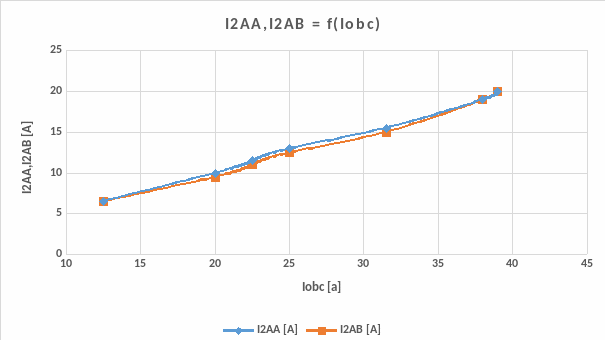

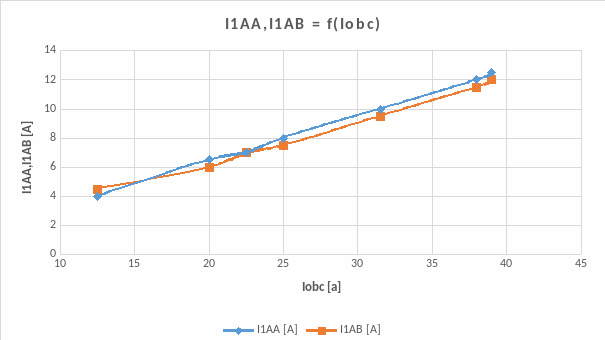

Wykresy:
4. Wnioski:
Na podstawie pomiarów i obliczeń można stwierdzić, że transformatory nadają się do pracy równoległej pod względem zgodności napięć znamionowych, przekładni oraz napięć zwarcia. Wykresy prądów w uzwojeniach wtórnych oraz pierwotnych TrA i TrB w funkcji prądu obciążenia pokrywają się, można z tego wywnioskować, że przekładnie są równe. Fakt informujący nas o różnych przekładniach transformatorów zawarty jest w charakterystykach prądu pierwotnego i wtórnego TrB w funkcji prądu obciążenia. Zauważyć tam można że prąd stopniowo maleje, a następnie wzrasta i staje się równoległy względem prądu TrA.
