Zakład Maszyn i Napędów Elektrycznych Laboratorium Maszyn Elektrycznych
Sprawozdanie z wykonania ćwiczenia
Temat: Badanie silnika asynchronicznego pierścieniowego.
Skład zespołu: Łukasz Kaczoruk Anicja Busiuk Adam Ruraż Łukasz Bieg		Prowadzący: prof. dr hab. inż. Khrisanov Valery	Data wykonania:	Ocena:	Podpis:

1. Oględziny

2. Sprawdzenie stanu izolacji i pomiar rezystancji uzwojeń

3. Schemat połączeń układów pomiarowych

4. Wyznaczenie charakterystyki regulacyjnej

5. Wyznaczenie charakterystyk obciążenia i określenie sprawności metodą bezpośrednią

6. Wyznaczenie charakterystyk prędkości obrotowej

7. Wyznaczenie charakterystyk momentu rozruchowego

1. Oględziny

Silnik prądu stałego: Prądnica prądu stałego:

Pn=5,6kW; Pn=5,9kW;

Un=220V; U₁=320V; Int=18,5A;

Int=29,2A; U₂=230V; Int=25,6A;

Inf=0,52A; Inf=0,84A;

n=1500obr/min; n=1440obr/min.

2. Sprawdzenie stanu izolacji i pomiar rezystancji uzwojeń

wirnik-stojan > 100MΩ

wirnik-obudowa > 40MΩ

stojan-obudowa > 200MΩ

Warunek konieczny R>5M Ω jest spełniony.

Lp.	Uzwojenie twornika i bieg. pomocniczych A1 - B2			Uzwojenie wzbudzenia E1 - E2
	I	U	R		I	U	R
	A	V	Ω		A	V	Ω
1.	2	3	1,5		0,2	65	325
2.	4	4,6	1,15		0,32	105	328,125
3.	6	6	1		0,4	103	325
Rśr	1,22			326

3. S chemat połączeń układów pomiarowych

Schemat 1

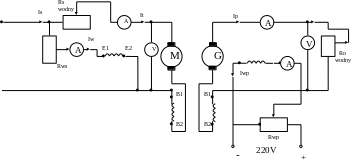

S chemat 2

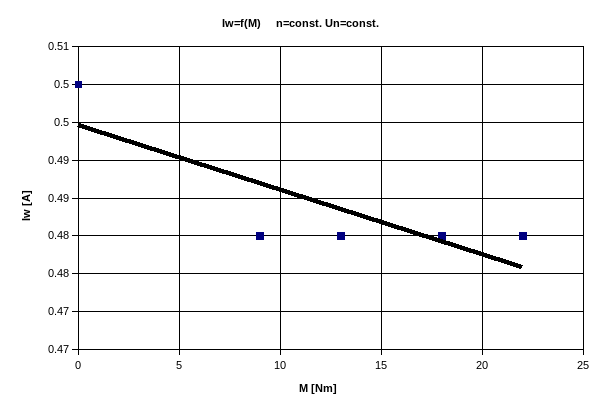

4. Wyznaczenie charakterystyki regulacyjnej

Lp.	Us	It	Iw	Up	Ip	M	Uwagi
	V	A	A	V	A	Nm
1.	220	2,2	0,5	260	0	0	Iwn=0,45A nn=1600obr/min Mn=33,425Nm Iwp=0,41A
2.	220	7,6	0,48	255	4,4	9
3.	220	12	0,48	255	7,8	13
4.	215	16	0,48	255	10,8	18
5.	215	20	0,48	253	13,4	22

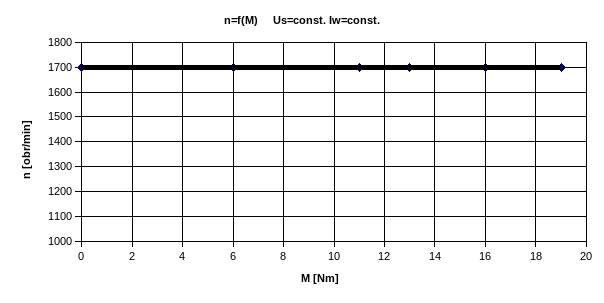

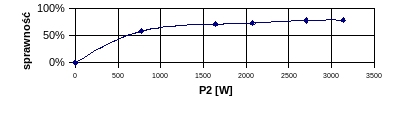

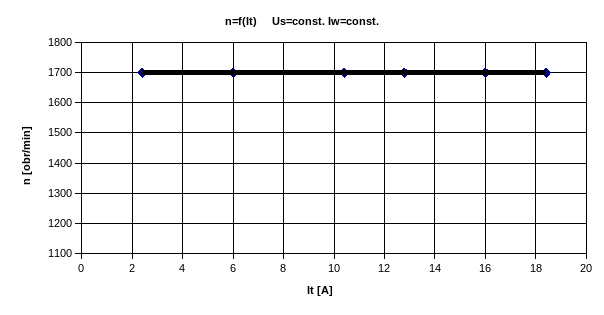

5. Wyznaczenie charakterystyk obciążenia i określenie sprawności metodą bezpośrednią

Lp.	n			It		Is		P1		P2		Up	Ip		M		Uwagi
	Dz	obr/min	A		A		W		W		V		A	Nm		Iwn=0,45 A Un=220 V Iwp=0,41 A
1.	14	1700	2,4		2,84		528		0		280		0	0
2.	14	1700	6		6,44		1320		770		275		2,8	6
3.	14	1700	10,4		10,83		2288		1639		275		8,96	11
4.	14	1700	12,8		13,23		2816		2074		273		7,6	13
5.	14	1700	16		16,43		3440		2700		270		10	16
6.	14	1700	18,4		18,83		3956		3132		270		11,6	19

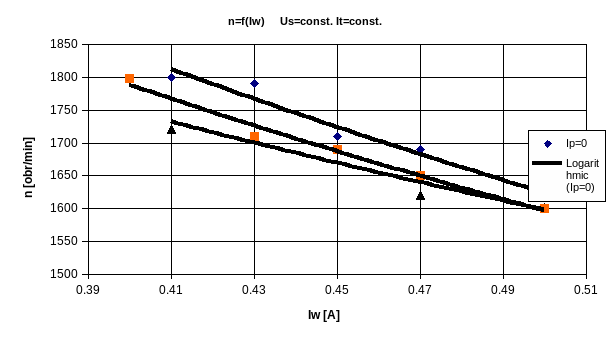

6. Wyznaczenie charakterystyk prędkości obrotowej

Lp	Bieg jałowy Ip=0					It=0,5Itn				It=Itn				UWAGI
	n		Iw		n			Iw		n		Iw
	dz	Obr/min		A		dz	Obr/min		A	dz	Obr/min		A		Un=220V Iwp=0,41 A
1.	15	1800		0,41		14,9	1798		0,4	14,2	1720		0,41
2.	14,6	1790		0,43		14,1	1710		0,43	14,1	1710		0,43
3.	14,1	1710		0,45		13,9	1690		0,45	13,9	1690		0,45
4.	13,9	1690		0,47		13,5	1650		0,47	13,2	1620		0,47
5.	13,2	1620		0,5		13	1600		0,5	13	1600		0,5

Lp	Bieg jałowy Ip=0					It=5A				It=16A				UWAGI
	n		Us		n			Us		n		Us
	dz	Obr/min		V		dz	Obr/min		V	dz	Obr/min		V		Iw=Iwn
1.	3,1	420		62		2,4	340		50	3,4	450		70
2.	4,5	590		89		3,7	500		75	4,4	580		90
3.	6	680		115		4,7	610		95	5,0	650		100
4.	7,2	920		145		5,3	690		110	6,0	780		120
5.	9,8	1240		165		6,4	820		125	8,2	1020		150
6.	11,2	1390		185		8,6	1090		155	10,4	1300		175
7.	12,8	1580		210		11,2	1380		185	11	1370		185
