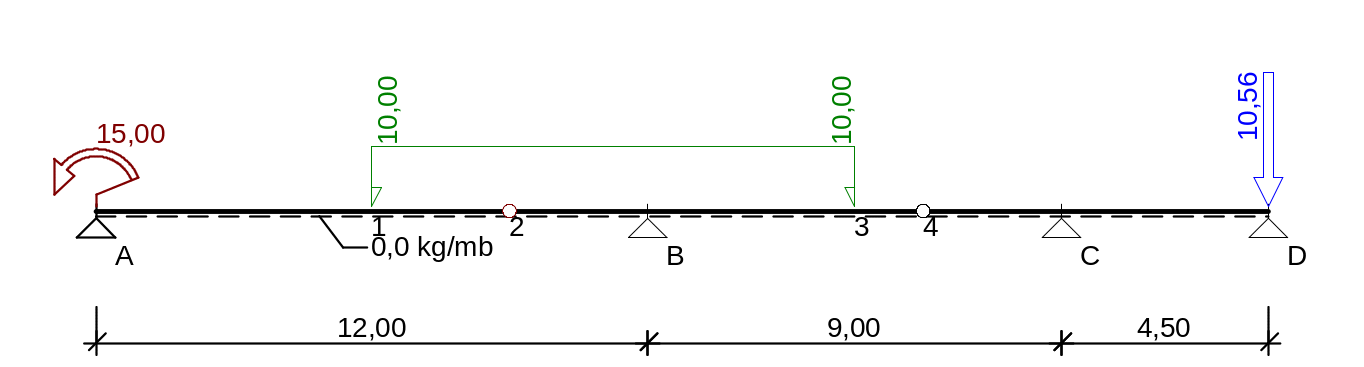

Schemat statyczny:

Tablica obciążeń obliczeniowych (dodatkowo ciężar belki g = 0,00 kN/m)

Przekrój	x [m]	ql [kN/m]	qp [kN/m]	F [kN]	M [kN]
A.	0,00	--	0,00	0,00	-15,00
1.	6,00	0,00	10,00	0,00	0,00
1.	9,00	10,00	10,00	0,00	0,00
B.	12,00	10,00	10,00	0,00	0,00
2.	16,50	10,00	0,00	0,00	0,00
2.	18,00	0,00	0,00	0,00	0,00
C.	21,00	0,00	0,00	0,00	0,00
D.	25,50	0,00	--	10,56	0,00

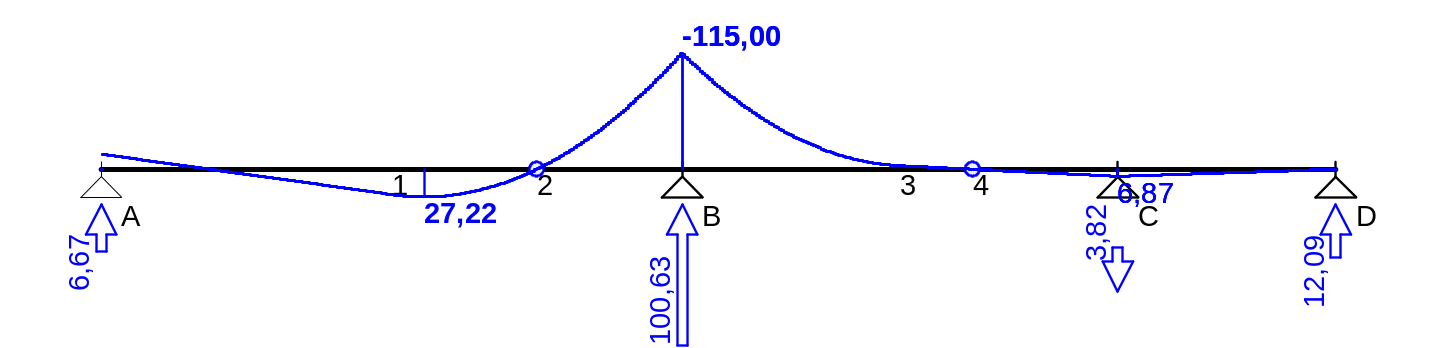

Momenty zginające [kNm]:

Siły poprzeczne [kN]:

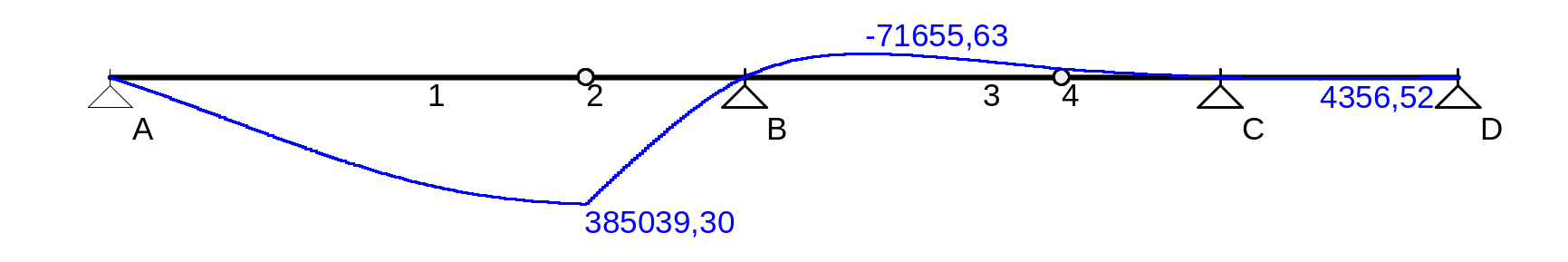

Ugięcia[mm]:

- moment bezwładności przekroju J_x = 1,0 cm⁴; moduł sprężystości E = 205,0 GPa;

- masa belki m = 0,0 kg/m; średni współczynnik obciążenia _f = 1,00;

Tablica wyników obliczeń statycznych:

L.p.	x [m]		Ml [kNm]	Mp [kNm]	Vl [kN]	Vp [kN]	f [mm]
		Przęsło A - B (l0 = 12,00 m)
A.	0,00		--	-15,00	--	6,67	0,00
1.	6,00		25,00	25,00	6,67	6,67	326333,84
	6,68		27,22	27,22	-0,14	-0,14	348790,63
2.	9,00		0,00	0,00	-23,33	-23,33	385232,47
B.	12,00		-115,00	--	-53,33	--	0,00
		Przęsło B - C (l0 = 9,00 m)
B.	0,00		--	-115,00	--	47,29	0,00
	2,28		-33,17	-33,17	24,49	24,49	-71655,63
3.	4,50		-3,44	-3,44	2,29	2,29	-49133,00
4.	6,00		0,00	0,00	2,29	2,29	-25152,44
C.	9,00		6,87	--	2,29	--	0,00
		Przęsło C - D (l0 = 4,50 m)
C.	0,00		--	6,87	--	-1,53	0,00
	1,90		3,97	3,97	-1,53	-1,53	4356,52
D.	4,50		0,00	--	-1,53	--	0,00
Reakcje podporowe:		RA = 6,67 kN, RB = 100,63 kN, RC = -3,82 kN RD = 12,09 kN
