Zad. 1

obliczyć współczynnik nierównomierności odkształceń Λ próbki walcowej o wymiarach.

h0=15 mm, d0=10 mm, ds= 13 mm, Λ = ?

Ehc=50% ==> Eh= ==> 0,5= ==> 7,5=15-h1 ==> h1=7,5

Λ = Λ = Λ = 15,5

zad. 2

wymienić metody służące do oceny nierównomierności odkształc. próbki walcowej, jedną opisać.

1) metoda wkreconych sworzni, 2) metoda składanych próbek. 3) metoda oparta o pomiar twardości, 4) metoda głębokiego trawienia w celu ujawanienia przebiegu włókien
5) pośrednia metoda oceny nierównomierności odkształcenia oparta o zmianę zewnętrznych wymiarów ściskanej próbki walcowej tzw. współczynnik beczkowatości - próbkę ściska się na prasie hydraulicznej o odpowiednim nacisku kN przerywając po osiągnięciu kolejnych gniotów. Po każdej operacji spęczania mierzy się wysokość i średnicę u podstawy, a także rejestruje siłę nacisku.

zad. 3

drut o średnicy d0=10mm ciągniono w 3 ciągach z pojedynczym względnym ubytkiem przekroju qp=20%. Obliczyć średnicę końcową dk, całkowity współczynnik wydłużenia λ, całkowity względny ubytek przekroju

d0=10mm, il. Ciągów=3, qp=20%, dk=?, λ=?, qc=?

qp=

0,2= 20=100-d1² d1=8,944 ^--------- 1 ciąg

0,2= 16=79,995-d2² d2=8 ^--------- 2 ciąg

0,2= 12,8=64-d3² d3=7,155 ==> dk ^--------- 3 ciąg

λc= λc= = 1,9531

qc= *100%= *100%=48,8%

zad.4

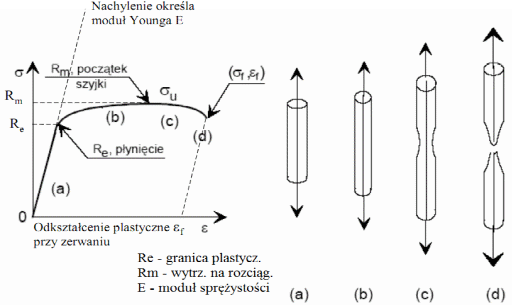

metodyka wyznaczania właść. Plastycz. i wytrzym. ze statycznej próby jednoosiowego rozciągania. Moduł sprężystości

rozciąga się odpowiednio wykonany pręt o przekroju okrągłym wykorzystując urządzenie zwane zrywarką. W czasie próby rejestruje się zależność przyrostu długości próbki od wielkości siły rozciągającej oraz rejestruje się granicę sprężystości, przewężenie próbki i siłę zrywającą próbkę.

Zad. 5

Próba Erichssen'a – określanie właściwości tłocznych

polega na powolnym wtłaczaniu kulisto zakończonego stempla w blachę, która dociśnięta jest do matrycy pierścieniem dociskowym, aż do momentu pęknięcia na wskroś materiału i na pomiarze głębokości wytłoczonego elementu.
