Sheet 1: Dane

DANE:

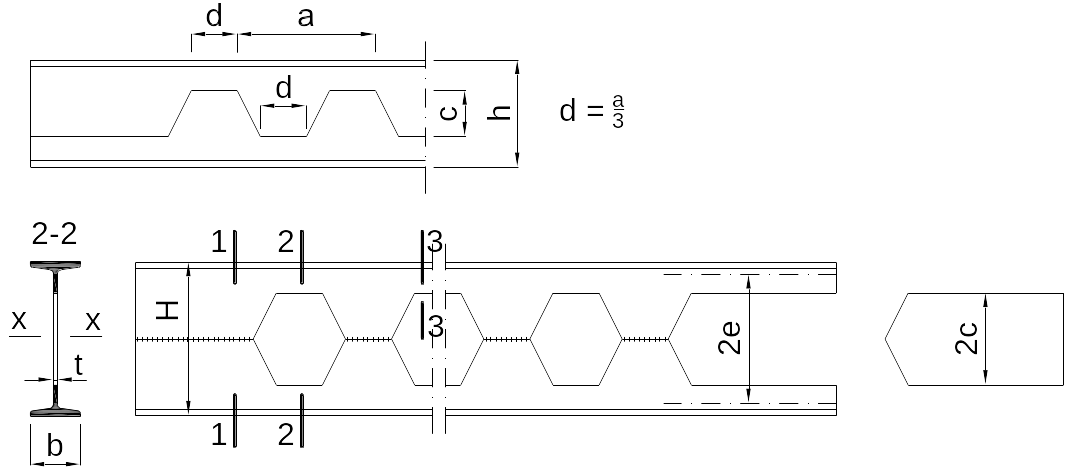

Przekrój:

						Wymiary [mm]
						bf	150
						tw	7.1
						tf	10.7
						r	15






Wymiary					Pole
h	H	c	a	e	A1	A2	Ac
mm				cm	cm2
300	420	120	414	19.31	62.34	45.3	22.65

Moment bezwaładności				Wskaźnik wytrzymałości
Jy	Jx1	Jx2	Jxc	Wx1	Wx2	Wxc		St0S	23
cm4				cm3				St3S	43
604	17940	17120	115.2	854	815	15.77		18G2	45

Promienie bezwładności		Wycinkowy moment bezwładności		Moment bezwładności przy skręcaniu
ix2	iy	Jw		JT
cm4		cm6		cm4
19.44	3.65	125900		20.7

Parametry stali
Stal	fd	E	G
St3S	MPa
St3S	215	205000	80000

Siły wewnętrzne
M1	M2	N	V		M1>M2
kNm	kNm	kN	kN
120	100	100	20

Rozstaw stężeń bocznych:
l1 [m]	1.8

Współczynniki długości wyboczeniowych:
my	mw	mx
1	1	1

Rozpiętość elementu:
L [m]	7


Cechy geometryczne przekroju:

- biegunowy promień bezwładności:				19.78

- różnica współrzędnych środka ścinania i punktu przyłożenia obciążenia:

	dla ys=0			150	mm

Siły krytyczne przy ściskaniu osiowym:

- wyboczenie giętne względem osi Y:					3767.95	kN


- wybocznie skrętne:				2430.63327378863	kN

Moment krytyczny przy zwichrzeniu:


			0.925

	m

					6041.79	kNm


Współczynnik zwichrzenia:

		175.225	kNm

			0.196

		0.997	dla n=1,6

Stateczność pręta ściskanego w płaszczyźnie XZ

		973.95	kN

		3767.95	kN

		84

		49.30

		0.585


		0.902

Wstępne określenie wpływu stateczności pręta w płaszczyźnie YZ
na jego nośność:

			36.01

	0.43


			0.961

			0.107	< 1,0

Nie jest konieczne uwzględnienie wpływu wyboczenia względem osi X

Nośność przekroju nieosłabionego (1 - 1):


			1.92


			6.71


			11.77


Największe naprężenia tnące z uwzględnieniem stateczności środnika:

				0.845070422535211

	1.18333333333333


		5.67	MPa <		124.7	MPa

Kształtownik podstawowy I, Ip	Wymiary				Pole	Moment bezwładności			Wskaźnik wytrzymałości			P
	H	c	a	e	Ac	Jx1	Jx2	Jxc	Wx1	Wx2	Wxc	P
	mm			cm	cm2	cm4			cm3			cm
140	200	60	270	9.08	7.41	1318	1236	7.26	132	124	2.36	128.3
160	220	60	270	9.85	9.51	1966	1875	15.7	179	170	4.08	103.3
180	260	80	324	11.85	11.19	3411	3175	17.3	262	244	4.49	159.5
200	280	80	324	12.75	13.03	4495	4290	27.3	321	306	5.74	156.3
200	280	80	324	12.63	13.72	4693	4437	32.4	335	317	7.06	132.5
220	320	100	360	14.78	14.85	6953	6546	28.5	435	409	5.97	220.5
220	320	100	360	14.64	15.7	7338	6800	35.1	459	425	7.57	182.2
240	320	80	360	14.35	18.29	7903	7675	72.7	494	480	11.45	137.5
240	320	80	360	14.14	19.56	8300	8000	88.9	519	500	14.48	114.6
260	360	100	414	16.38	20.39	11550	11090	75.5	642	616	11.83	169.4
260	360	100	414	16.15	21.96	12280	11650	96.1	682	647	15.61	156.8
300	420	120	414	19.12	26.27	20430	19470	127.2	973	927	17.86	194
300	420	120	414	18.9	28.02	21564	20320	155.9	1027	968	22.64	161.6
340	500	160	450	23.08	31.89	36920	34270	147	1476	1371	20.76	265.9
340	500	160	450	22.9	33.58	38890	35560	175.4	1556	1422	25.44	226.7
360	500	140	504	22.6	37.23	40530	38610	287.4	1621	1544	33.42	211.6
360	500	140	504	22.37	39.39	42460	40080	338.2	1699	1603	40.42	183.1
400	580	180	540	26.56	43.81	67160	62540	323.2	2316	2157	37.68	278.1
400	580	180	540	26.38	45.91	70230	64630	373.9	2422	2229	44.64	244.2
450	650	200	630	29.69	54.87	105130	97820	539.9	3235	3010	55.72	307
450	650	200	630	29.48	57.27	109440	100800	613.3	3367	3102	64.67	274.2
500	700	200	630	31.54	68.73	147140	138870	1044	4204	3968	90.42	251.8
500	700	200	630	31.31	71.68	152490	142890	1168	4357	4083	103.3	228.2
550	750	200	720	33.21	87.02	206010	195880	1966	5494	5223	148.8	233

Kształtownik podstawowy IPE	Wymiary				Pole	Moment bezwładności			Wskaźnik wytrzymałości			P
	H	c	a	e	Ac	Jx1	Jx2	Jxc	Wx1	Wx2	Wxc	P
	mm			cm	cm2	cm4			cm3			cm
140	200	60	270	9.18	6.8	1227	1160	6.38	123	116	2	140.5
160	220	60	270	9.98	8.55	1802	1730	13.4	164	157	3.35	114.5
180	260	80	324	12.01	9.85	3054	2873	14.3	235	221	3.57	179.3
200	280	80	324	12.82	12	4188	3997	26.3	299	286	5.45	152.4
220	320	100	360	14.85	13.74	6510	6120	28	407	383	5.76	212.4
240	340	10	360	15.67	16.46	8588	8175	46.9	505	481	8.28	186.9
270	380	110	414	17.5	19.34	12580	11990	75.2	662	631	11.57	201.8
300	420	120	414	19.31	22.65	17940	17120	115.2	854	815	15.77	191.4
330	480	150	450	22.34	25.68	27560	25880	122.6	1149	1078	16.7	257.6
360	540	180	504	25.36	29.17	40890	37780	131	1514	1399	17.8	349
400	580	180	540	26.94	34.49	53930	50580	255.4	1860	1744	28.56	292.8
450	650	200	630	30.09	40.01	78290	73270	405.8	2409	2254	40.21	314.4
500	700	200	630	31.99	47.56	104310	98870	751.8	2980	2825	62.68	254.9
550	750	200	720	33.85	56.11	137040	131120	1280	3654	3497	92.48	246.4
600	800	200	720	35.7	65.99	178730	172330	2044	4468	4308	130.2	217.2

Kształtownik podstawowy HEB	Wymiary				Pole	Moment bezwładności			Wskaźnik wytrzymałości			P
	H	c	a	e	Ac	Jx1	Jx2	Jxc	Wx1	Wx2	Wxc	P
	mm			cm	cm2	cm4			cm3			cm
140	200	60	270	9.17	19.38	3381	3280	10.6	338	328	3.35	238.9
160	220	60	270	10.01	24.73	5118	5003	23.0	465	455	5.73	194.3
180	260	80	324	12.00	29.23	8763	8473	25.1	674	652	6.27	302.2
200	280	80	324	12.86	35.44	12120	11820	45.6	866	844	9.37	262.6
220	320	100	360	14.85	40.77	18720	18080	49.0	1170	1130	10.10	359.6
240	340	100	360	15.71	47.99	24520	23860	81.5	1533	1443	14.27	317.0
260	360	100	414	16.60	54.22	30800	30130	122.4	1711	1674	18.55	334.9
280	400	120	414	18.60	59.38	42570	41360	129.5	2128	2068	19.61	388.6
300	420	120	414	19.46	67.94	53110	51850	192.9	2529	2469	25.86	352.8
320	460	140	450	21.41	72.62	69080	66980	201.4	3003	2912	27.19	428.9
340	480	140	450	22.25	77.05	79020	76830	282.8	3293	3201	34.29	374.9
360	520	160	504	24.20	80.32	98100	94690	293.2	3773	3642	35.74	456.9
400	580	180	540	27.00	86.74	132530	127280	412.6	4570	4389	45.85	459.7
450	650	200	630	30.23	94.99	182240	174800	620.5	5608	5378	60.68	496.8
500	700	200	630	32.27	119.32	228290	220560	1098.5	6523	6302	89.50	396.9
