Fundamenty bezpośrednie


Overview

Podstawowe
Stopa jednokierunkowa
Ława


Sheet 1: Podstawowe

Fundamenty

























Parametry gruntu zasypowego
















Gęstość [kN/m3]




gliny piaszczyste 21.0






















Parametry gruntu nośnego
Gęstość Stan gruntu Spójność Kąt tarcia Modół endometryczny
Lp Opis [kN/m3] ID IL cu [kPa] fiu Mo [kPa] M [kPa]
I Pyły 20.5
0.45 10.0 11 13000 17000




































Materiały konstrukcyjne














Beton B25






Wytrzymałość obliczeniowa na ściskanie: Rb = 14.30 MPa


Wytrzymałość obliczeniowa na rozciąganie: Rbz = 1.03 MPa


Gęstośc objętościowa
24.0 kN/m3











Stal A-III (34GS)






Wytrzymałość obliczeniowa Ra = 350 MPa




















Uwagi






Sheet 2: Stopa jednokierunkowa

Fundamet (STREFA I)
































Parametry gruntu








Ciążar stopy 73.15 kN

Wymiarowanie posadowienia dla warstwy: I (Pyły)





Ciąężar gruntu 36.79 kN

Poz. wody grunt. nad poz. posadowienia [m]: -5.00

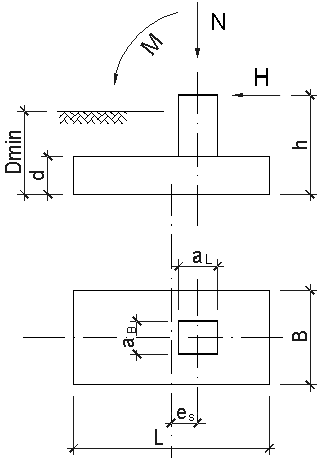

Schemat Siły w poziomie posadowienia








M= 71.20








N= 174.62


Geometria stopy


H= 14.00








Obliczeniowa wartość kąta tarcia 9.90 w radianach: 0.1727
Szerokość

B = 2.00 m Obliczeniowa wartość spójności 9.00 kPa

Długość

L = 3.00 m Obliczeniowa gęstość gr. rodzimego 18.45 kN/m3

Grubość podstawy

d = 0.50 m Obliczeniować gęstość zasypu 16.80 kN/m3

Poziom posadowienia

Dmin = 0.80 m Rodzaj gruntu NIESPOISTY


Wysokość przekazywania obciążeń

h = 0.80 m Współczynnik tarcia 0.3


Otulina zbrojenia

a = 0.06 m Kp 2


Wymiary słupa

a B = 0.40 m Współczynnik wpływu poz. wody






a L = 0.40 m grunt nad poziomem posadowienia 0.00


Mimośród obciążenia

es = 0.00 m grunt pod poziomem posadowienia 0.00













Obciążenia


















Skupione: Moment M = 60 kNm





Siła pionowa N = 50 kN





Siła pozioma H = 14 kN















Dod. ze względu na obc. naziomu

q = 0.0 kN/m2







Pn = 0 kN





















Warunek na odrywanie stopy













mimośród wypadkowej:

eL = 0.49 m siła w rdzeniu e < L/6 = 001


















Stan graniczny nośności










REDUKCJA

Średnie naprężenie pod stopą:

qśr = 29.1029333333333 kPa





Naprężenia max pod krawędzią 53 32

Maksymalne naprężenie pod stopą:

qm = 52.8 kPa





Naprężenia min pod krawędzią 5 -15

Zredukowana długość fundamentu

Lsr = 2.18 m





Naprężenia pod słupem 32 11

Współczynniki nośności:

ND = 2.44






Siła przebijająca: 57





NC = 8.27














NB = 0.19
Nośność graniczna fundamentu:





Współczynniki wpływu siły poziomej:

iB = 0.98

QfNL = 770.120108983656 kN









iC = 0.99














iD = 0.99




























Całkowite obciążenie obliczeniowe

Nr = 175 kN Warunek nośności spełniony.





Nośność obliczeniowa

m QfNL = 623.797288276762 kN wykorzystanie nośności: 28%


















Siła przeciwdziałająca przesunięciu:

Hu = 79.26528 kN > H=14kN warunek spełniony.






















Wymiarowanie konstrukcyjne













Nośność na przebicie

NRd = 381 kN > N=57kN warunek spełniony.






















Moment w licu słupa, kierunek "L"

ML = 34 kNm Zbrojenie Fap [cm2/m] = Fmin 007





Moment w licu słupa, kierunek "B"

MB = 6 kNm Zbrojenie Fap [cm2/m] = Fmin 007






















Stan graniczny użytkowania













Ozn. warstwy I II III

Osiadanie fundamentu s = 000cm





Grubość[m] 50.00 0.00 0.00

Osiadanie dopuszczalne = 5.00





Współczynnik odprężenia =

0

wykorzystanie warunku: 7%








































































































poziom posadowienia:


0.80 m










Współczynnik odprężenia gruntu


0











Naprężenie średnie pod fundamentem


29.1 kPa










Gęstośc gruntu ponad poziomem posadowienia:


21.0 kN/m3










Naprężenia pierwotne w poziomie posadowienia


16.8 kPa



























Parametry warstwy Naprężenia w gruncie Osiadanie
dod/pierw lp. ozn. gr. z gęstość moduł odpręzenie obciążenie pierwotne wtórne dodatk. si` si`` si



[m] [m] [kN/m3] [kPa] ni [kPa] ni [kPa] [kPa] [kPa] [kPa] [cm] cm] [cm]
0.18 1 I 3.85 1.9 20.5 13000.0 0.45 7.5 0.48 14.0 37.0 7.5 6.5 0.19 0.00 0.19
0.03 2 I 3.85 5.8 20.5 13000.0 0.08 1.3 0.12 3.5 77.4 1.3 2.1 0.06 0.00 0.06
0.01 3 I 3.85 9.6 20.5 13000.0 0.03 0.5 0.05 1.4 117.8 0.5 0.9 0.03 0.00 0.03
0.00 4 I 3.85 13.5 20.5 13000.0 0.02 0.3 0.03 0.7 158.1 0.3 0.5 0.01 0.00 0.01
0.00 5 I 3.85 17.3 20.5 13000.0 0.01 0.2 0.02 0.5 198.5 0.2 0.3 0.01 0.00 0.01
0.00 6 I 3.85 21.2 20.5 13000.0 0.01 0.1 0.01 0.3 238.9 0.1 0.2 0.01 0.00 0.01
0.00 7 I 3.85 25.0 20.5 13000.0 0.00 0.1 0.01 0.2 279.3 0.1 0.1 0.00 0.00 0.00
0.00 8 I 3.85 28.8 20.5 13000.0 0.00 0.1 0.01 0.2 319.7 0.1 0.1 0.00 0.00 0.00
0.00 9 I 3.85 32.7 20.5 13000.0 0.00 0.0 0.00 0.1 360.1 0.0 0.1 0.00 0.00 0.00
0.00 10 I 3.85 36.5 20.5 13000.0 0.00 0.0 0.00 0.1 400.5 0.0 0.1 0.00 0.00 0.00
0.00 11 I 3.85 40.4 20.5 13000.0 0.00 0.0 0.00 0.1 440.8 0.0 0.1 0.00 0.00 0.00
0.00 12 I 3.85 44.2 20.5 13000.0 0.00 0.0 0.00 0.1 481.2 0.0 0.0 0.00 0.00 0.00
0.00 13 I 3.85 48.1 20.5 13000.0 0.00 0.0 0.00 0.1 521.6 0.0 0.0 0.00 0.00 0.00














SUMA 0.33


















10 9 8 7 6 5 4 3 2 1





NAPRĘŻENIE 32.1 30.0 28.0 25.9 23.8 21.8 19.7 17.7 15.6 13.6





LCAŁKOWITE 1.3














l 1.2 1.1 1.0 0.8 0.7 0.6 0.5 0.3 0.2 0.1





b 1.9 1.8 1.6 1.5 1.3 1.2 1.0 0.9 0.7 0.6





POLE 0.2 0.2 0.2 0.2 0.2 0.2 0.1 0.1 0.1 0.1





MOMENT 9.9 7.6 5.7 4.2 2.9 1.9 1.2 0.6 0.3 0.1 Suma= 34.4



Suma grubości warstw: 50.00














Poziomy warstw I 0.00














II 50.00














III 50.00














0 50.00














Sheet 3: Ława

Ława fundamentowa



























Długość ławy 1.00 m

Parametry gruntu








Ciążar stopy 15.17 kN

Wymiarowanie posadowienia dla warstwy: I (Pyły)





Ciąężar gruntu 27.05 kN

Poz. wody grunt. nad poz. posadowienia [m]: -5.00

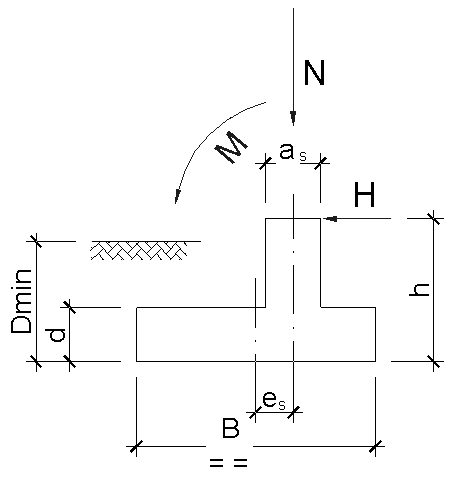

Schemat Siły w poziomie posadowienia













M= 0.00














N= 379.14


Geometria stopy








H= 0.00














Obliczeniowa wartość kąta tarcia 9.90 w radianach: 0.1727
Szerokość










Obliczeniowa wartość spójności 9.00 kPa

Długość

B = 2.00 m





Obliczeniowa gęstość gr. rodzimego 18.45 kN/m3

Grubość podstawy

d = 0.30 m





Obliczeniować gęstość zasypu 18.90 kN/m3

Poziom posadowienia

Dmin = 1.00 m





Rodzaj gruntu SPOISTY


Wysokość przekazywania obciążeń

h = 0.50 m





Współczynnik tarcia 0.5


Otulina zbrojenia

a = 0.05 m





Kp 2


Szerokość ściany

a B = 0.16 m





Współczynnik wpływu poz. wody















grunt nad poziomem posadowienia 0.00


Mimośród obciążenia

es = 0.00 m





grunt pod poziomem posadowienia 0.00



















Obciążenia






























Skupione: Moment M = 0 kNm











Siła pionowa N = 330 kN











Siła pozioma H = 0 kN



























Dod. ze względu na obc. naziomu

q = 0.0 kN/m2













Pn = 0 kN



























Warunek na odrywanie stopy













mimośród wypadkowej:

eL = 0.00 m siła w rdzeniu e < B/6 = 000


















Stan graniczny nośności










REDUKCJA

Średnie naprężenie pod stopą:

qśr = 189.5712 kPa





Naprężenia max pod krawędzią 190 165

Maksymalne naprężenie pod stopą:

qm = 190 kPa





Naprężenia min pod krawędzią 190 165

Zredukowana szerokość ławy

Bsr = 2.00 m





Naprężenia pod słupem 190 165

Współczynniki nośności:

ND = 2.44














NC = 8.28














NB = 0.19
Nośność graniczna fundamentu:





Współczynniki wpływu siły poziomej:

iB = 1.00

QfNL = 255.314109203805 kN









iC = 1.00














iD = 1.00




























Całkowite obciążenie obliczeniowe

Nr = 379 kN WARUNEK NIESPEŁNIONY





Nośność obliczeniowa

m QfNL = 206.804428455082 kN wykorzystanie nośności: 183%


















Siła przeciwdziałająca przesunięciu:

Hu = 208.4712 kN > H=0kN warunek spełniony.






















Wymiarowanie konstrukcyjne


























Moment w licu ściany

ML = 70 kNm Zbrojenie Fap [cm2/m] = 8.87





Zbrojenie podłużne




Zbrojenie Fap [cm2/m] = Fmin 004







































Stan graniczny użytkowania













Ozn. warstwy I II III

Osiadanie fundamentu s = 002cm





Grubość[m] 10.00 0.00 0.00

Osiadanie dopuszczalne = 5.00





Współczynnik odprężenia =

0

wykorzystanie warunku: 42%








































































































poziom posadowienia:


1.00 m










Współczynnik odprężenia gruntu


0











Naprężenie średnie pod fundamentem


189.6 kPa










Gęstośc gruntu ponad poziomem posadowienia:


21.0 kN/m3










Naprężenia pierwotne w poziomie posadowienia


21.0 kPa



























Parametry warstwy Naprężenia w gruncie Osiadanie
dod/pierw lp. ozn. gr. z gęstość moduł odpręzenie obciążenie pierwotne wtórne dodatk. si` si`` si



[m] [m] [kN/m3] [kPa] ni [kPa] ni [kPa] [kPa] [kPa] [kPa] [cm] cm] [cm]
5.27 1 I 0.77 0.4 20.5 13000.0 0.88 18.5 0.79 150.5 25.0 18.5 132.0 0.78 0.00 0.78
2.29 2 I 0.77 1.2 20.5 13000.0 0.41 8.6 0.45 84.4 33.1 8.6 75.8 0.45 0.00 0.45
1.09 3 I 0.77 1.9 20.5 13000.0 0.20 4.3 0.26 49.0 41.2 4.3 44.8 0.26 0.00 0.26
0.57 4 I 0.77 2.7 20.5 13000.0 0.12 2.4 0.16 30.7 49.3 2.4 28.3 0.17 0.00 0.17
0.33 5 I 0.77 3.5 20.5 13000.0 0.07 1.5 0.11 20.7 57.3 1.5 19.1 0.11 0.00 0.11
0.21 6 I 0.77 4.2 20.5 13000.0 0.05 1.1 0.08 14.7 65.4 1.1 13.6 0.08 0.00 0.08
0.14 7 I 0.77 5.0 20.5 13000.0 0.04 0.8 0.06 10.9 73.5 0.8 10.1 0.06 0.00 0.06
0.10 8 I 0.77 5.8 20.5 13000.0 0.03 0.6 0.04 8.4 81.6 0.6 7.8 0.05 0.00 0.05
0.07 9 I 0.77 6.5 20.5 13000.0 0.02 0.5 0.04 6.6 89.7 0.5 6.2 0.04 0.00 0.04
0.05 10 I 0.77 7.3 20.5 13000.0 0.02 0.4 0.03 5.4 97.7 0.4 5.0 0.03 0.00 0.03
0.04 11 I 0.77 8.1 20.5 13000.0 0.01 0.3 0.02 4.4 105.8 0.3 4.1 0.02 0.00 0.02
0.03 12 I 0.77 8.8 20.5 13000.0 0.01 0.3 0.02 3.7 113.9 0.3 3.5 0.02 0.00 0.02
0.02 13 I 0.77 9.6 20.5 13000.0 0.01 0.2 0.02 3.2 122.0 0.2 3.0 0.02 0.00 0.02














SUMA 2.09








































































































































Suma grubości warstw: 10.00














Poziomy warstw I 0.00














II 10.00














III 10.00














0 10.00
