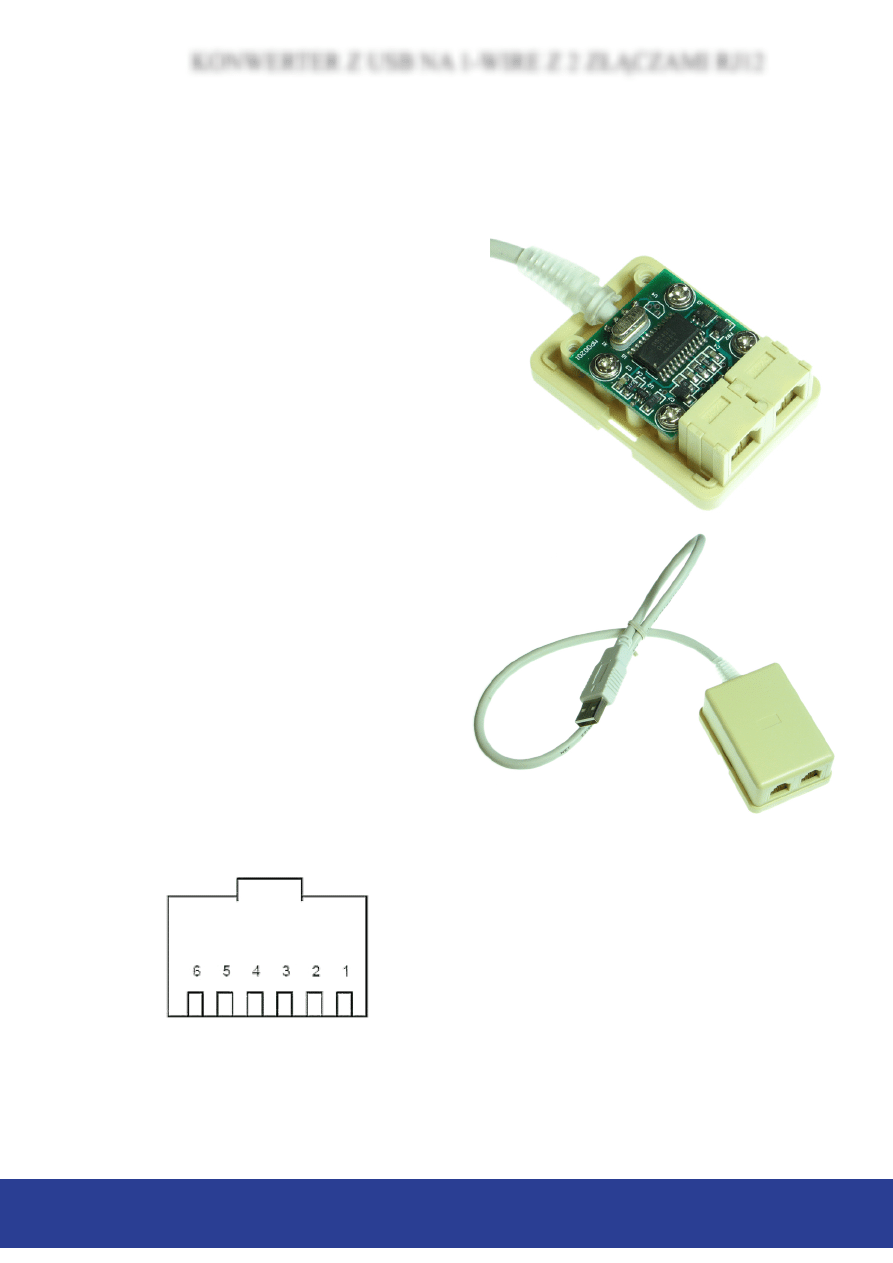

KOnWERTER Z USB nA 1-WiRE Z 2 ZŁącZAMi RJ12

Urządzenie zbudowane jest na bazie kontrolera DS2490 firmy Dallas-Maxim i jest w pełni zgodne z konwerterem DS9490.

Konwerter posiada układ zawierający unikalny numer seryjny (DS2401), wykorzystywany zazwyczaj dla celów ochrony własnego

oprogramowania - urządzenie takie stanowi w tym przypadku również klucz sprzętowy oprogramowania.

Właściwości:

Interfejs USB High-Speed 12Mb/s

•

Odczytuje wszystkie układy 1-Wire i iButton

•

Zapisuje wszystkie układy z wyjątkiem pamięci EPROM

•

Zasilanie poprzez USB

•

Pobór prądu 58mA w trybie aktywnym i 0,5mA w trybie suspend

•

Wyprowadzona linia zasilania na zewnętrzne złącze umożliwiająca

•

zasilanie zewnętrznych • urządzeń przy max. prądzie 42mA

(zalecany max. prąd 25mA)

Konwerter wyposażony w układ DS9503 ochrony magistrali 1-Wire

•

2 gniazda RJ12

•

Długość przewodu USB: 45cm

•

Duża ilość darmowego oprogramowania i kodów źródłowych

•

Typowe zastosowania:

Układy rozproszonych systemów pomiarowych•

•

Układy kontrolno-pomiarowe•

•

Układy rejestratorów np. temperatury, napięcia itp.•

•

Układy kontrolno-pomiarowe zarządzane przez internet•

•

Układy kontroli dostępu i autoryzacji, ochrona legalności oprogramowania itp.

•

Kod produktu: MP00201-2RJ12/ID

Opis wyprowadzeń złączy RJ12

+5V DC (napięcie wyjściowe do zastosowań zewnętrznych, max.

1.

42mA)

GND (masa zasilania)

2.

1Wire (linia sygnałowa)

3.

1Wire GND (masa sygnałowa)

4.

nie wykorzystane

5.

nie wykorzystane

6.

Uwaga: Urządzenia 1Wire należy podłączać do złączy 3 i 4

(wyprowadzenia 1Wire zabezpieczone przed przepięciami).

Oprogramowanie, sterowniki i dodatkowe informacje na naszej stronie:

www.meraprojekt.com.pl
