Wzmacniacz stereo
Hafler DH-120
60 WPC MOSFET
Made in USA (1984-1989)
© 2014 KenRockwell.com. Wszelkie prawa zastrzeżone.
Wprowadzenie Dane techniczne Porównywane pomiary
Zalecenia dotyczące użytkowania Więcej
Hafler DH-120 (moc znamionowa 60 watów na kanał przy 8 Ω, 8,2 kg, zmierzona moc 32
watów na biegu jałowym, zużycie około
. Mam tę kopalnię pod
tym
linkiem bezpośrednio do nich w serwisie eBay
(zobacz
).
Największym źródłem
tej bezpłatnej witryny jest korzystanie z tych lub
tych linków do zatwierdzonych źródeł,
gdy coś otrzymasz , niezależnie
od kraju, w którym mieszkasz - ale nie otrzymuję nic za moje wysiłki, jeśli skorzystasz z
okazji, aby kupić gdzie indziej. Nie otrzymuję żadnych datków rządowych i nie
uruchamiam żadnych zastawów na wsparcie moich badań, więc zawsze używaj
dowolnego z
tych linków do zatwierdzonych źródeł,
aby uzyskać najlepsze ceny, usługi i
wybór, gdy tylko coś otrzymasz. Dzięki, że pomogłeś mi pomóc! Rozpoznać.
.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
2/27
Adorama płaci
najwyższą cenę za
używany sprzęt
Wprowadzenie do
Wprowadzenie Dane techniczne Porównywane pomiary
Zalecenia dotyczące użytkowania Więcej
Hafler DH-120 to wysokiej jakości stereofoniczny wzmacniacz mocy
klasy MOSFET AB o mocy 60 watów na kanał. MOSFET to urządzenia
półprzewodnikowe, które działają na zasadzie bardziej podobnej do
lampy próżniowej niż tranzystory bipolarne - i brzmi świetnie! Ta 30-
letnia próbka z łatwością wydała 77 WPC ciągłych i 118 W mocy
impulsowej przy 8 Ω.
30 lat temu, kiedy wprowadzono DH-120, zadziwił świat, podobnie jak
jego starsi i więksi bracia,
i DH-220, posiadając tak wysoką
wydajność, że przekroczył możliwości większości sprzętu
laboratoryjnego swoich czasów . Był także w rozsądnej cenie, dzięki
czemu wszystkie te wzmacniacze Haflera zadziwiają zarówno
niesamowitą wydajnością, jak i niespotykaną ceną.
Dziś mam nowoczesny sprzęt laboratoryjny, który pozwala mi dokładnie
przetestować, jak dobra jest ta 30-letnia próbka, zakupiona od
przypadkowego nieznajomego przez eBay
Podobnie jak większość sprzętu audio wyprodukowanego w USA, z
łatwością przewyższa jego specyfikacje znamionowe, z łatwością
wydając 72 WPC ciągłe i 115 WPC w serii 10 mS przy przycinaniu do 8
Ω, i ma tylko około 0,001% THD na większości poziomów mocy - i to
jest testowanie 30-letniego wzmacniacza!
Sprawdza się dobrze i brzmi jeszcze lepiej. Ma mnóstwo gładkiego,
szczegółowego dźwięku, głębokiego, zwartego basu i ostrego laserowo
obrazowania stereo z ultra-ścisłym obrazem środkowym, co
przetestowano na głośnikach
.
DH-120 był sprzedawany jako zestaw lub w pełni zmontowany. Zestawy były dostarczane
z dwoma modułami wzmacniacza całkowicie zmontowanymi i przetestowanymi; montaż
zestawu polegał na zmontowaniu obudowy, a następnie okablowaniu zasilaczy,
przełączników i złączy.
Wersje zmontowane były objęte pełną 3-letnią gwarancją, a zestawy objęte były roczną
gwarancją na części. W rzeczywistości zbudowałem
z zestawu w 1981 roku, a
około 15 lat później miałem mały problem i zadzwoniłem do Haflera. Rozpoznali problem i
przysłali mi dwa nowe tranzystory bezpłatnie. To naprawiło i od tego czasu działa idealnie.
Search all B&H
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
3/27
Testowany tutaj wzmacniacz został wyprodukowany około 1985 roku, a ja testuję go
dzisiaj w 2014 roku. Nadal z łatwością przekracza on specyfikację prawie 30 lat później i
wątpię, czy kiedykolwiek został serwisowany.
Ten wzmacniacz pochodzi z samego szczytu domowego systemu High Fidelity. Produkty
były coraz lepsze, odkąd wzmacniacze domowe zostały wynalezione w latach
dwudziestych XX wieku, ale wideo przejęło rozrywkę domową pod koniec lat
osiemdziesiątych, a domowy sprzęt Hi-Fi nigdy nie ewoluował poza ten etap. Nowsze
wzmacniacze Haflera i ogólnie domowy rynek audio są zaniedbywane z powodu braku
zainteresowania, odkąd magnetowid stał się dostępny dla wszystkich pod koniec lat
osiemdziesiątych. Są nowsze wzmacniacze, ale niewiele jest lepszych niż ten Hafler DH-
120.
David Hafler był jednym z założycieli Dynaco w 1954 r. I założył firmę Hafler w 1977 r.

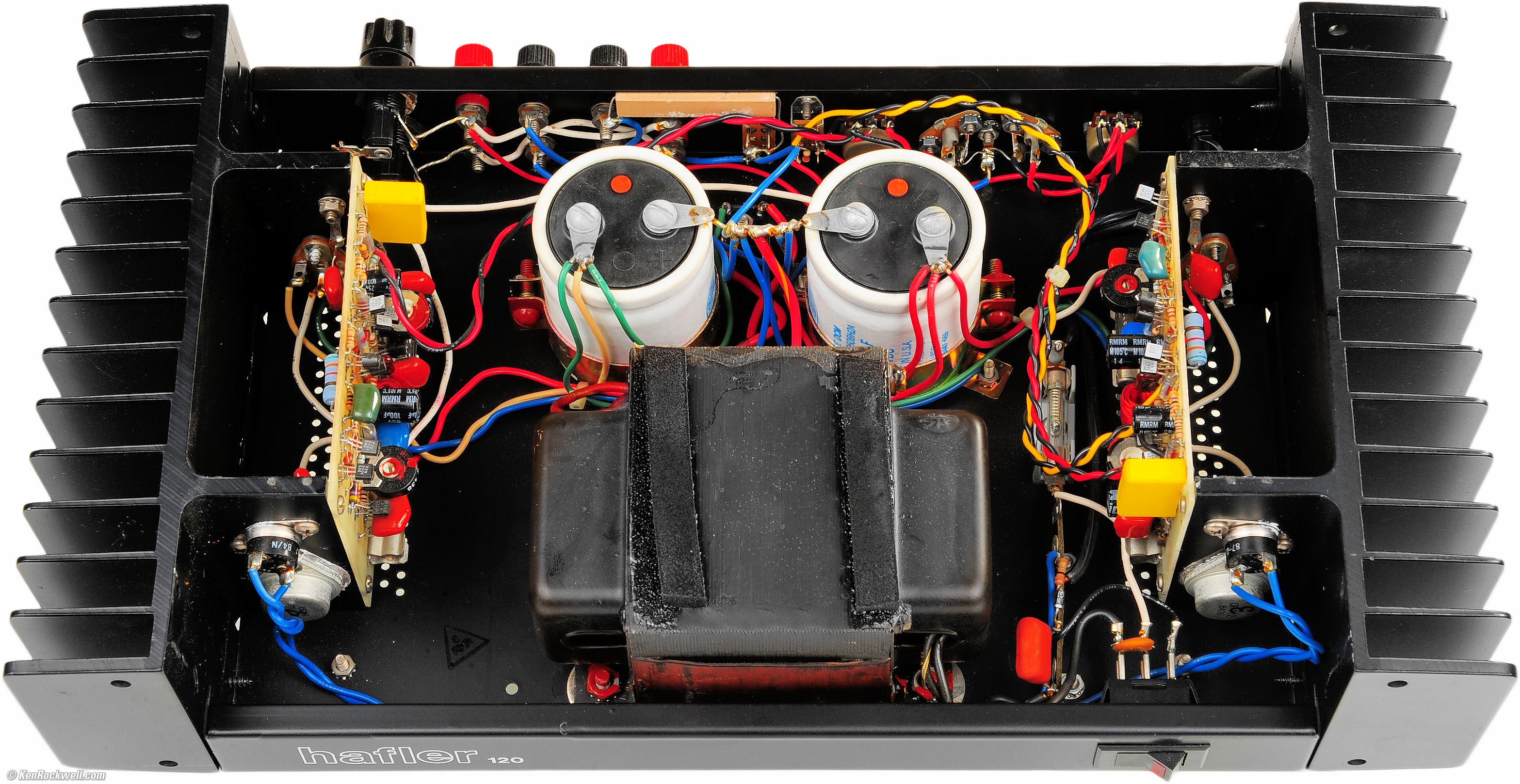

Projekt obwodu
To tradycyjny liniowy wzmacniacz mocy AB w obudowie z blachy stalowej.
Posiada tradycyjny nieregulowany zasilacz liniowy z dużym transformatorem mocy w
środku obudowy, mostek prostowniczy i dwa kondensatory Sangamo 6600 µF 60 V, które
działają przy ± 54 VDC przy wejściu 120 VAC lub ± 52 VDC przy 115 VAC, jak zmierzono .
„Luźna” regulacja zasilacza zapewnia mu znacznie większą moc rozrywającą niż ciągła
(idealna do muzyki), a także oznacza, że moc wyjściowa nie podwaja się całkowicie, gdy
połowa impedancji głośnika jest mniejsza.
Ma cztery tranzystory MOSFET (2 na kanał) w pakietach TO-3 zamontowanych na dwóch
dużych aluminiowych radiatorach anodowanych po przeciwnych stronach obudowy.
W przełączniku zasilania znajduje się neonowe światło pilotujące.
Ma wbudowany sprytny, pasywny obwód „Ambiance Recovery”. Dodaj drugą parę
głośników, a on sam zsyntetyzuje otaczające pole dźwiękowe. Jest to klasyczny pasywny
syntezator Hafler / Dynaco LR, ale bez żadnych kontroli i regulacji.
DH-120 ma jeden 5-amperowy bezpiecznik zwłoczny o napięciu wejściowym oraz 4 A
bezpieczniki zwłoczne na szynach B + i B- każdego z dwóch modułów wzmacniacza
mocy.
Ma bezpieczniki głośnikowe, aby chronić głośniki przed robieniem czegoś głupiego.
Większość wzmacniaczy nie ma bezpieczników głośnikowych. W przeciwieństwie do DH-
200, bezpieczniki głośnikowe nie znajdują się w pętli sprzężenia zwrotnego.
Dane techniczne do
Wprowadzenie Dane techniczne Porównywane pomiary
Zalecenia dotyczące użytkowania Więcej
Moc wyjściowa
Stereofoniczny
Mniej niż 0,009% THD przy dowolnym poziomie mocy do 60 watów na kanał, oba
napędzane kanały, od 20-20 000 Hz.
Mono
(tylko jeden kanał)
150 watów przy 8 Ω.

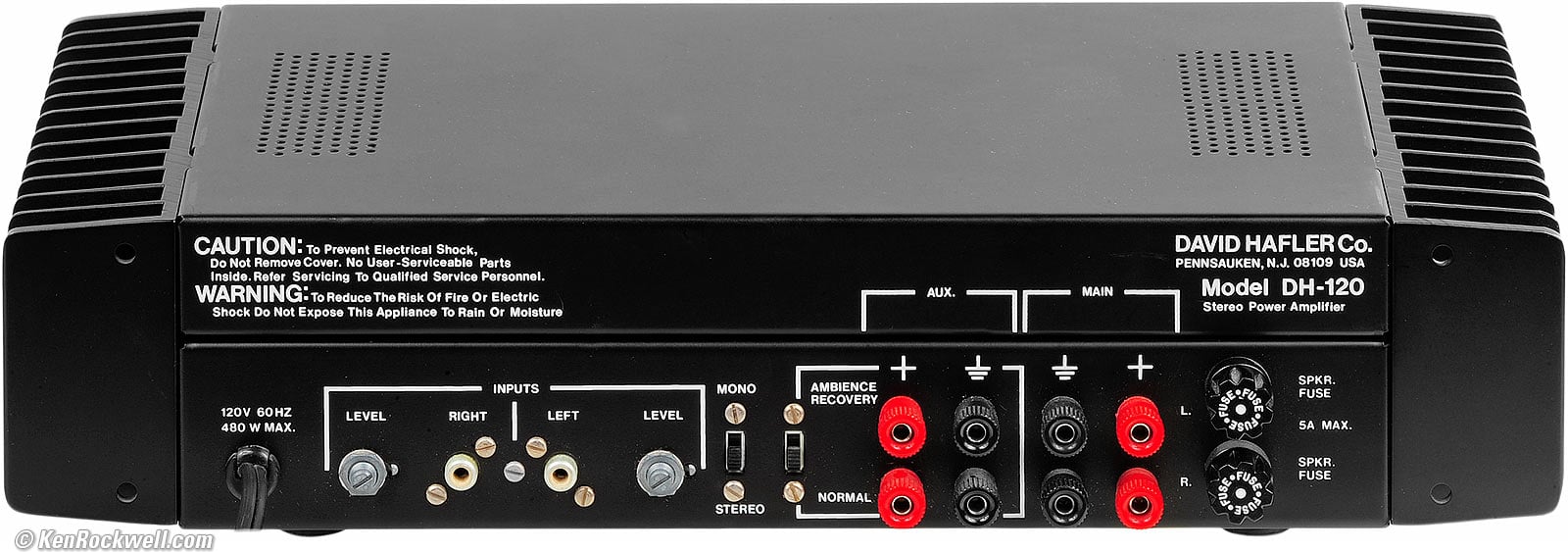

Wejście audio
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
4/27
Jedna para stereo gniazd RCA 1/4 "z indywidualnymi potencjometrami.
22 kΩ.
Wejście 1,1 V RMS dla 60 watów przy 8 Ω.
Złącza wyjściowe audio
Standardowe 5-kierunkowe słupki oprawy na standardowych środkach 3/4 "
Łącznie cztery pary lub 8 stanowisk.
SMPTE Intermodulation Distortion
<0,005% od 1 - 60 watów do 8 Ω.
THD przy 60 WPC przy 8 Ω
(typowo)
20 Hz: 0,002%
1 kHz: 0,002%
20 kHz: 0,006%

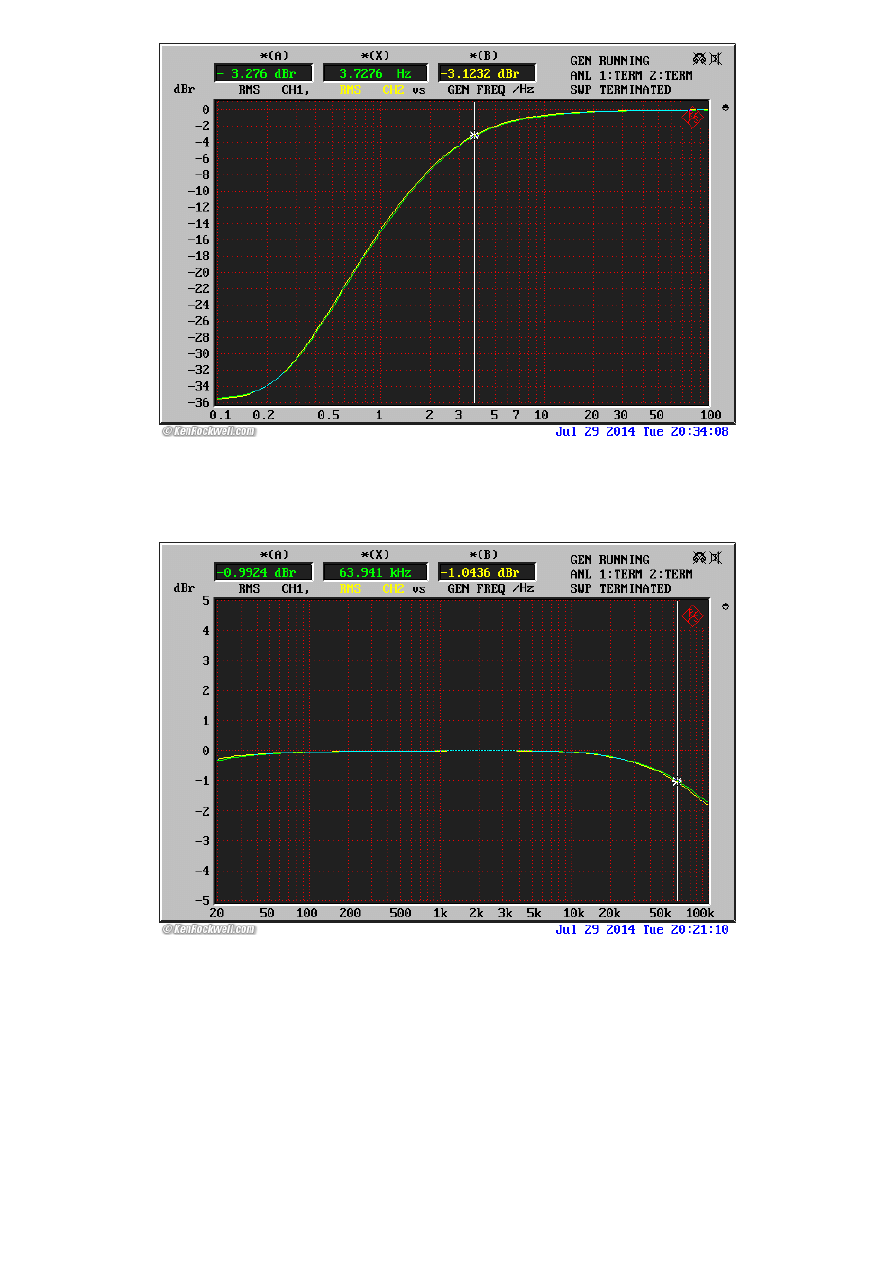

Pasmo przenoszenia do 8 Ω
10 - 40 000 Hz przy 60 watów, +0, -0,5 dB.
4 - 200 000 Hz przy -3 dB przy 1 wacie.
Przesłuch
> 75 dB przy 20 Hz.
> 85 dB przy 1 kHz.
> 65 dB przy 20 kHz.
Stosunek sygnału do szumu
> 100 dB nieważony, odniesiony do 60 watów.
Oznacza to, że szum wyjściowy wynosi <-82,2 dBW lub <219 µV lub <-73,2 dBV.
Współczynnik tłumienia
100 przy maks. 1 kHz przy 8 Ω.
50 przy maks. 10 kHz przy 8 Ω.

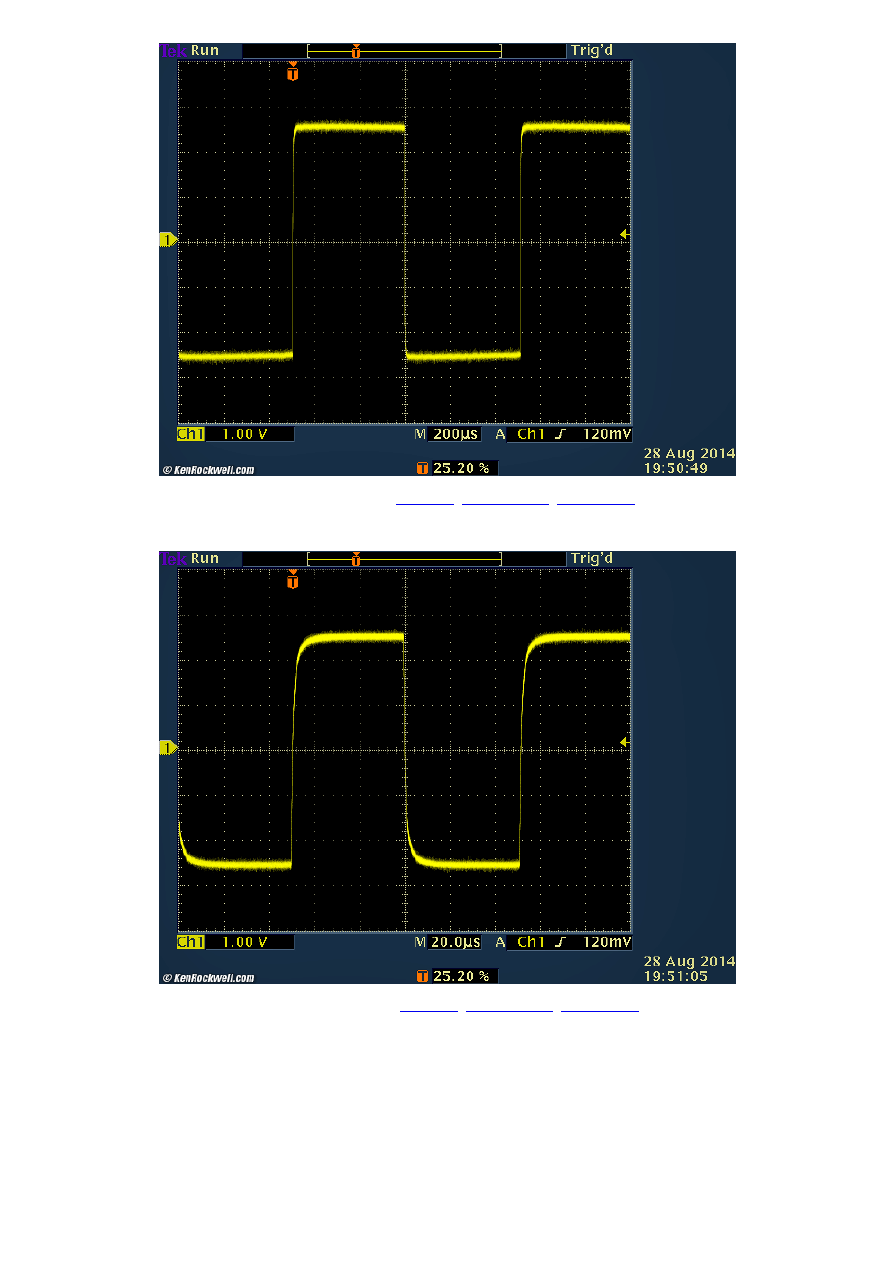

Czas narastania
2 µS od 10% do 90% przy fali prostokątnej 45 V pp 10 kHz.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
5/27
Slew Rate
30 V / µS przy fali prostokątnej 45 V pp 10 kHz.
Półprzewodniki
4 zasilające tranzystory MOSFET: jedna para uzupełniających się tranzystorów MOSFET
2SK134 i 2SJ49 Hitachi na kanał.
Każdy z tych tranzystorów MOSFET został indywidualnie przetestowany, sklasyfikowany i
posortowany przez Haflera. Każdy został wybity numerem od jednego do pięciu i
odpowiednio zmontowany w moduły wzmacniacza.
22 tranzystory.
23 diody.
8 diod Zenera.
1 mostek prostowniczy.
Wejście zasilania
120 VAC, 60 Hz.
Znamionowy 480 W.
Jakość
Wyprodukowano w Stanach Zjednoczonych Ameryki (Pennsauken, New Jersey).
Opakowanie
Pudełko z tektury falistej.
Wzmacniacz wspierany przez sprytnie złożoną wewnętrzną tekturę falistą.
Rozmiar
3¼ "x 15¾" x 9 cali, HWD, w tym tylne złącza, ale bez nóżek i wyłącznika zasilania.
3¾ "x 15¾" x 9 cali, HWD, w tym tylne złącza i nóżki, ale wyłącznik zasilania.
Pozostaw kilka dodatkowych cali z tyłu na kable i ¼ "z przodu na włącznik zasilania.
Waga
18 funtów (8,2 kg).
Masa przesyłki 20 funtów (9,2 kg).
Cena, USA
1984: nowy model, cena nie wymieniona.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
6/27
1985: 320 USD; Zestaw 260 USD, ceny katalogowe.
1986: 320 USD; Zestaw 260 USD, ceny katalogowe.
1987: 375 USD; Zestaw 325 USD, ceny katalogowe.
1988: 425 USD; Zestaw 325 USD, ceny katalogowe.
1989: 349 USD. SE-120 pojawia się w cenie 325 USD, ceny katalogowe.
1990: nie ma DH-120, SE-120 kosztuje 325 USD, ceny katalogowe.
2014: wykorzystano około
.
Pomiary do
Wprowadzenie Dane techniczne Porównywane pomiary
Zalecenia dotyczące użytkowania Więcej
Rzeczywiste zużycie energii w trybie

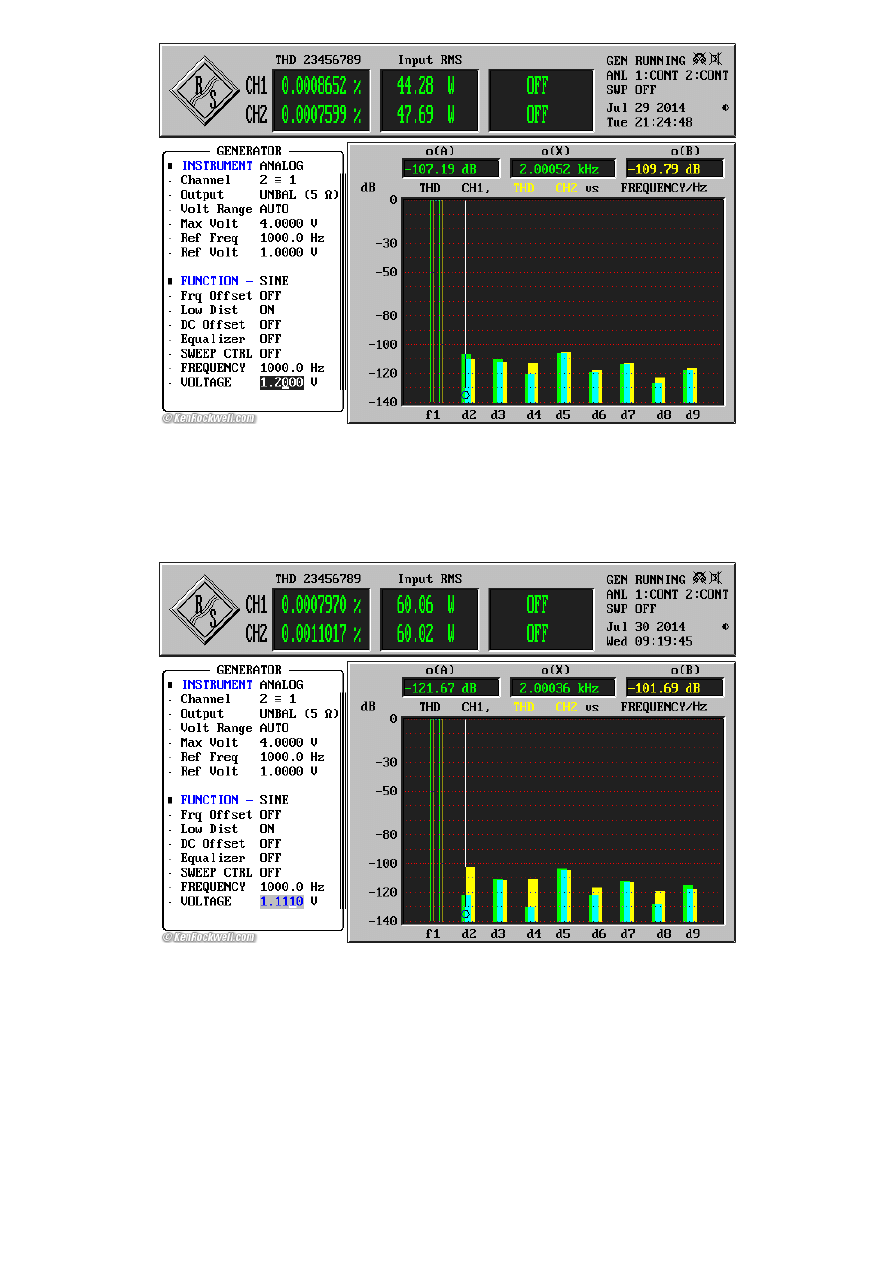

Pomiary wykonano za pomocą
analizatora laboratoryjnego Rohde & Schwarz UPL
. Ślady z
analizatora laboratoryjnego Rohde & Schwarz UPL
są
oznaczone kolorami dla
lewego kanału
i
prawego kanału
. Kiedy nie leżą jedna na drugiej,
jest to spowodowane brakiem równowagi kanału. Kiedy leżą jeden na drugim, ślad
zmienia kolor na niebieski.
O ile nie określono inaczej, wszystkie pomiary to RMS przy 1 W ciągłej mocy wyjściowej
na kanał przy 1 kHz przy obciążeniu 8 Ω, oba kanały są zasilane napięciem 120,0 VAC 60
Hz.
Zdobądź
Stereofoniczny
25,844 dB w lewo, 25,833 dB w prawo.
Przy doniczkach w połowie, zysk wynosi 17 dB, a wyłącza się, gdy jest całkowicie w dół.
Tryb MONO
W trybie MONO wzmocnienie wynosi 31,80 dB. (Mierzone osobno, kanały mierzą 25,894 i
25,897 dB, co jest wyjątkowo ciasnym dopasowaniem!)

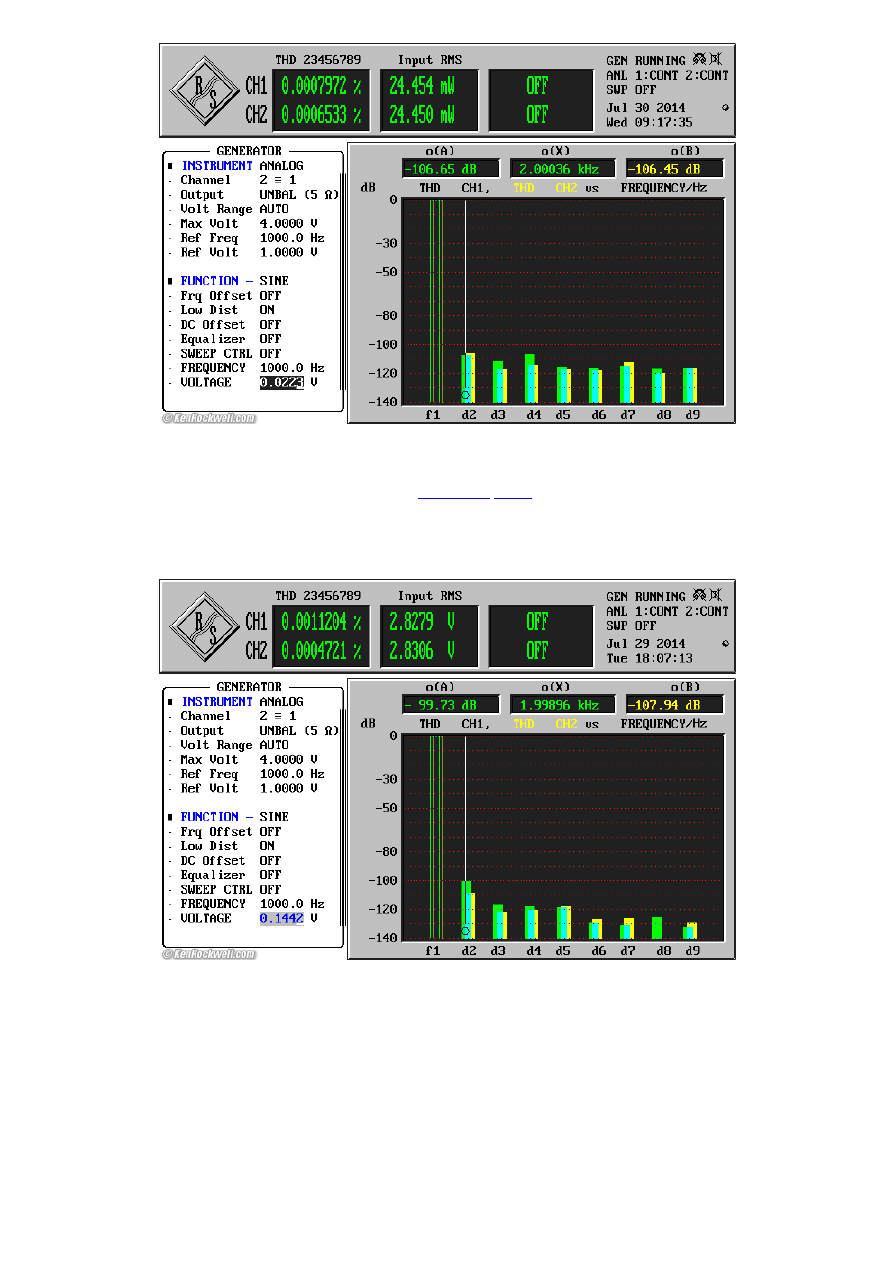

Poziomy wejściowe
Stereo 8 Ω
144 mV dla wyjścia 1 W.
454 mV dla mocy wyjściowej 10 W.
1,0133 V dla mocy wyjściowej 50 W.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
7/27
1.110 V dla mocy 60 W.
1,260 V dla mocy 77 W przy 0,1% THD.
1,580 V dla mocy wyjściowej 118 W w impulsach 10 mS podczas obcinania.
Stereo 4Ω
102,3 mV dla wyjścia 1 W przy 4 Ω.
1,015 V dla mocy 97 W przy 0,1% THD przy 4 Ω.
1.450 V dla mocy wyjściowej 193 W w impulsach 10mS przy obcinaniu do 4Ω.
Tryb MONO
Wejście 72,7 mV dla wyjścia 1 W przy 8 Ω.
53,1 mV dla 1W przy 4Ω przy 0,0067% THD.
583 mV dla 117 W przy 4 Ω przy 0,1% THD.
1.015 V dla 190 W przy 8 Ω przy 0,1% THD.
Kanały są wyłączone tylko 0,038 dB, co jest wystarczająco idealne.
Łatwo je przyciąć, aby pasowały do ± 0,001 dB, palcem na jednym z tylnych garnków.
mocy wyjściowej u
Wszystkie są ciągłymi pomiarami RMS przy 0,1% THD przy 1 kHz przy 8 Ω, chyba że
zaznaczono inaczej:
Stereo 8 Ω

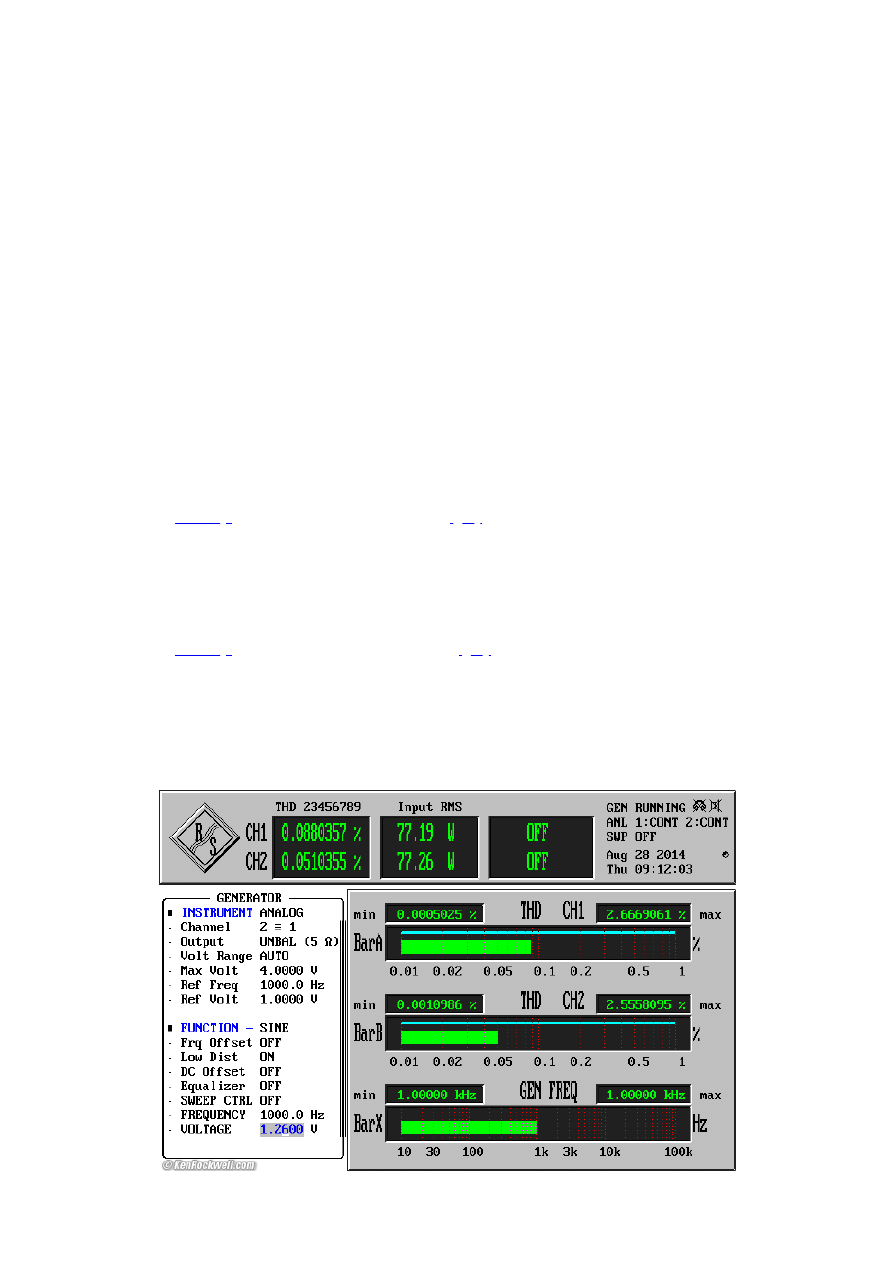

DH-120 przy obcinaniu do 8 Ω przy 1 kHz.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
8/27
77 watów na kanał na 8 Ω, oba kanały napędzane w sposób ciągły z częstotliwością
1 kHz.
Siła rażenia
118 W przy 8 Ω przy obcinaniu w 10ms impulsach 1 kHz z jednym impulsem na sekundę.
Stereo 4Ω
DH-120 przy obcinaniu do 4 Ω przy 1 kHz.
97 watów na kanał na 4 Ω, oba kanały napędzane w sposób ciągły z częstotliwością
1 kHz.
Siła rażenia
193 W na 4 Ω przy obcinaniu w 10ms impulsach 1 kHz z jednym impulsem na sekundę.
Mono
190 W ciągła przy 8 Ω przy 0,1% THD.
117 W ciągłej przy 4 Ω przy 0,1% THD.
Impedancja
źródła
wyjściowego
Współczynnik
tłumienia 4 Ω
Współczynnik
tłumienia 8 Ω
50
Hz
83,8 mΩ
47.7
95.5
1
kHz
83.8 mΩ
47.7
95.5
20
kHz
345 mΩ
11.6
23
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
9/27
Output Noise
DH-120 noise spectral analysis.
A Weighted
Unweighted
Left
-87.5 dBV A
-79 dBV
Right
-89.2 dBV A
-84 dBV
Signal to Noise Ratio (SNR)
97.3 dB A-weighted SNR (15.9 effective bits) referred to 1 watt into 8Ω (2.83 V or +9.031
dBV).
115.3 dB A-weighted SNR (18.8 effective bits) referred to 60 watts into 8Ω (21.91 V or
+26.81 dBV).
Output DC Offset
-44.6 mV left, -46.4 mV right.
Frequency Response
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
10/27

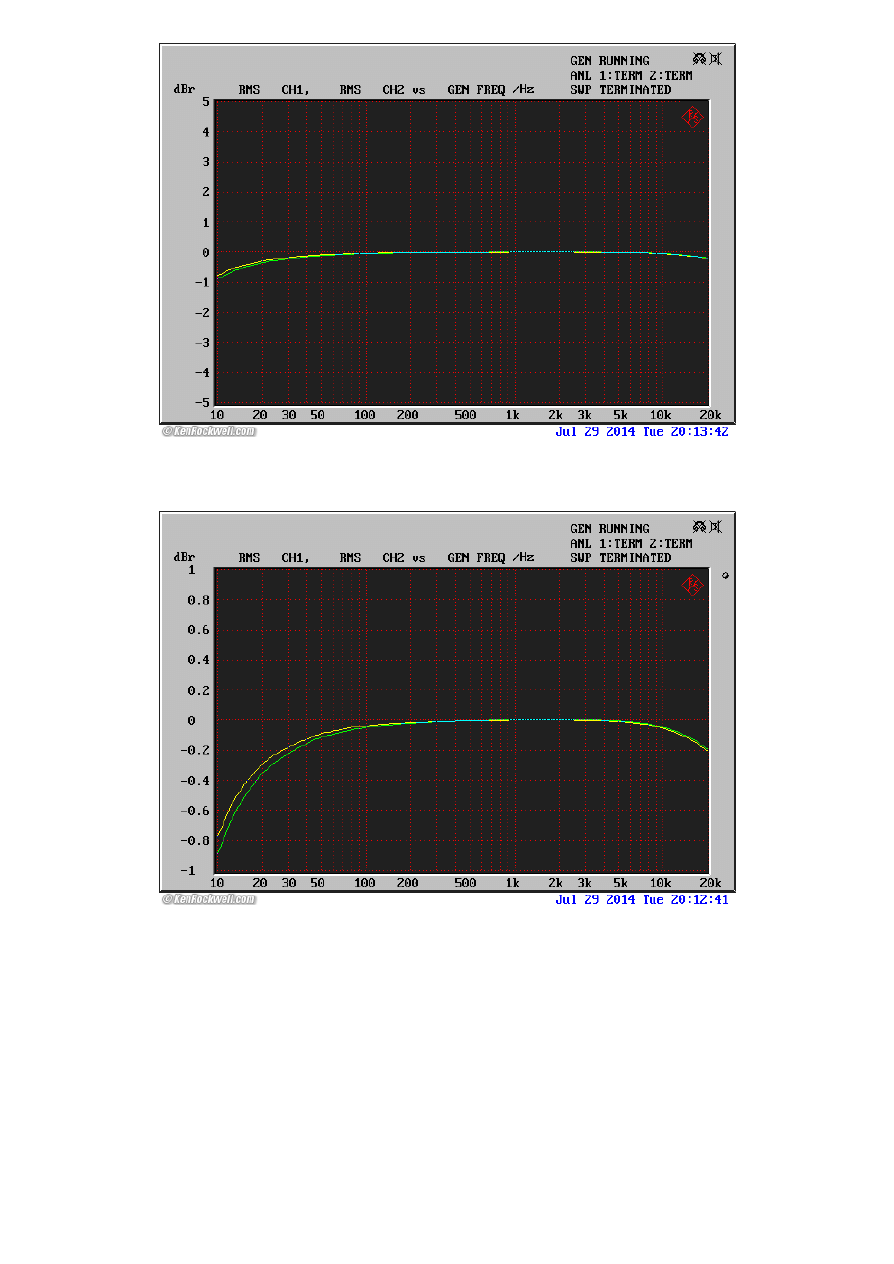

DH-120 frequency response into 8Ω.
DH-120 frequency response into 8Ω, expanded scale.
This is swell. I'd like to see no droop at 20 Hz, but I can't complain too loudly about a a
third of a dB loss at 20 Hz.
Here's a closer look at the infrasonic response. It's about 8 dB/octave and -3dB at 3.7 Hz:
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
11/27
DH-120 infrasonic frequency response into 8Ω, 1 - 20,000 Hz.
The high end is perfect. It's rolled-off by only 1 dB at 64 kHz.
Let's look out to 110 kHz:
DH-120 ultrasonic frequency response into 8Ω, 20 - 110,000 Hz.
This is driving an 8Ω resistor, which doesn't count in the real world. Let's see what it does
driving a real loudspeaker:
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
12/27

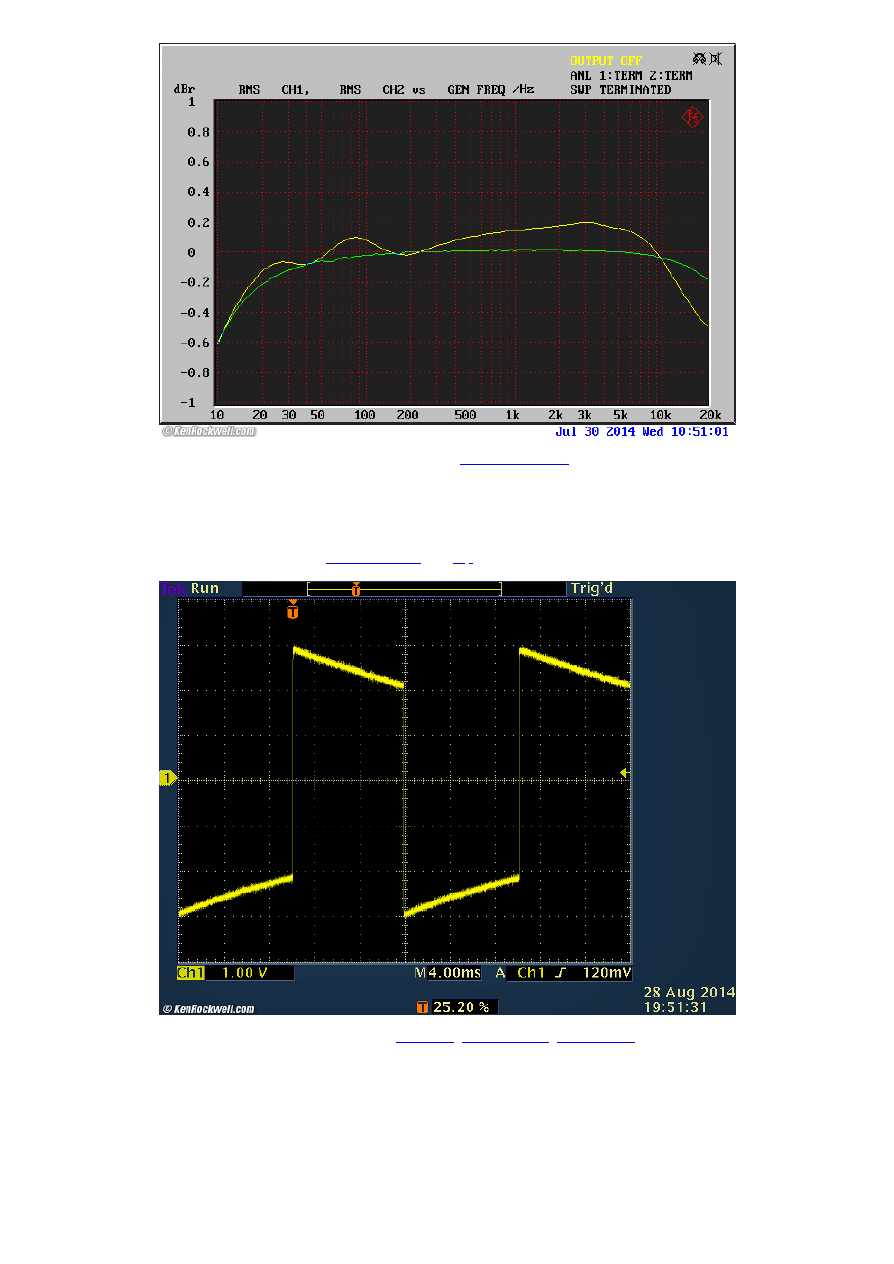

DH-120 driving an
8Ω resistor
loudspeaker (
yellow
).
Marvelous, there's only a ±0.2 dB variation.
Square Waves

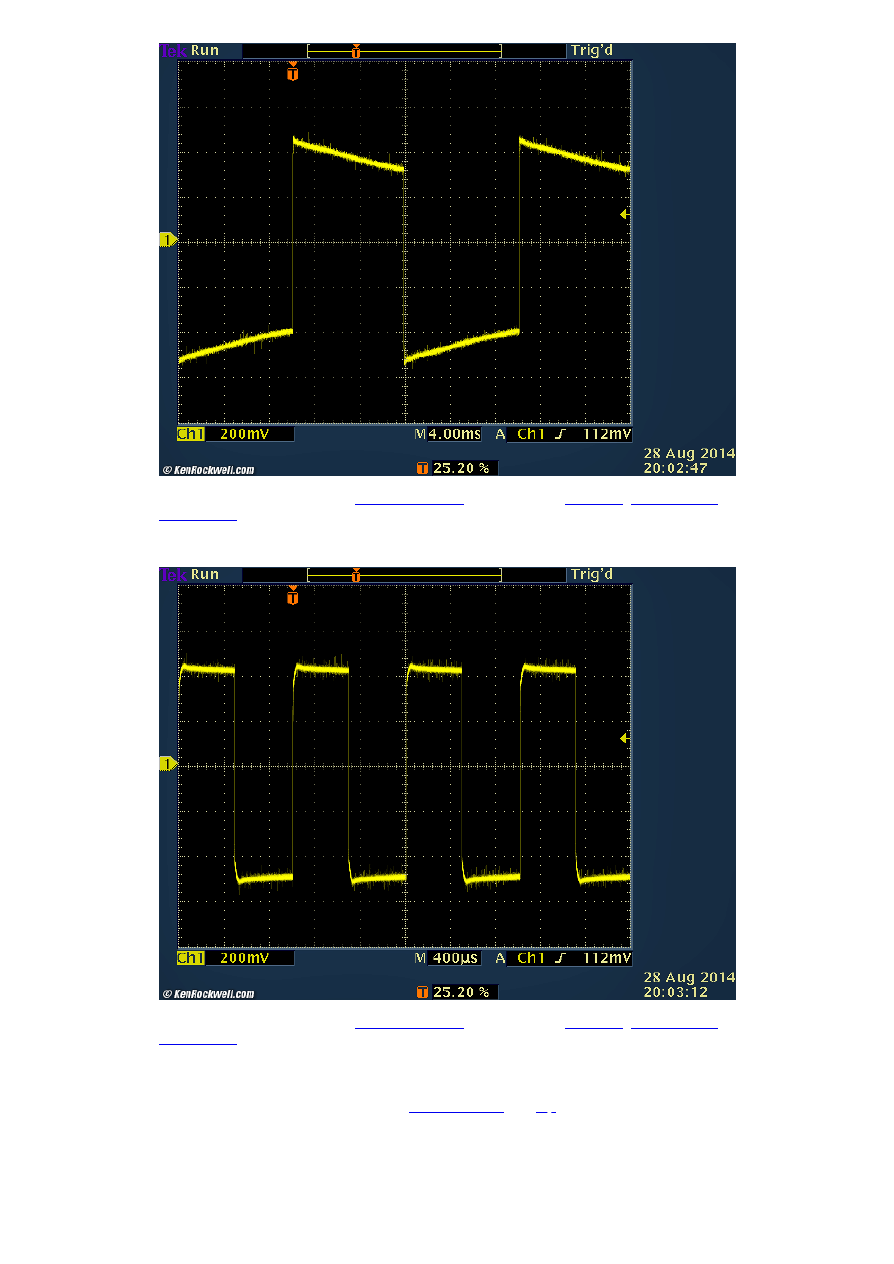

50 Hz square wave. (
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
13/27
1 kHz square wave. (
10 kHz square wave. (
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
14/27
loudspeaker. (
,
,
loudspeaker. (
,
,
THD: 0.001% (-100 dB)
All these THD measurements are measuring pure distortion components only (THD only),
not noise and distortion (THD+N). THD+N numbers would be worse than THD alone
shown here.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
15/27

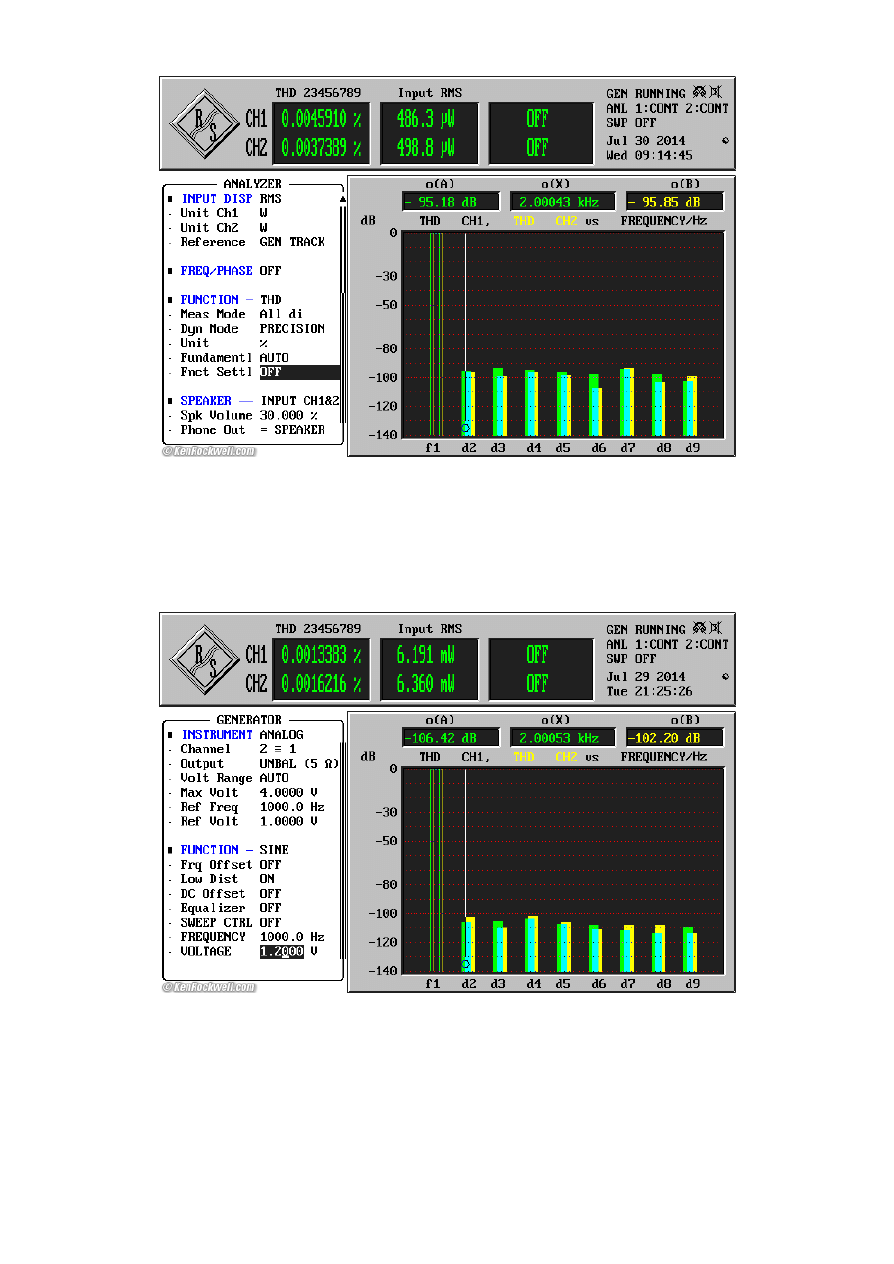

Harmonic Distortion Components at 500 microwatts
DH-120 harmonic distortion content at 500 µW.
Perfect! even at nearly zero output (one-half of one one-thousandth of a watt), there's only
0.004% THD.
Harmonic Distortion Components at 6 milliwatts
DH-120 harmonic distortion content at 6 mW.
At only 6 milliwatts it's just about down to the same THD as at much higher power levels.
This is superb.
Harmonic Distortion Components at 24 milliwatts
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
16/27
DH-120 harmonic distortion content at 24 mW.
At 24 milliwatts, where much of the inner detail of music lies, distortion is vanishing at only
0.0007%. You can't get that from crappy
!
Harmonic Distortion Components at 1 watt
DH-120 harmonic distortion content, 1 kHz at 1 watt, 8Ω load.
Magnificent, the distortion is mostly musical second harmonic distortion, just like tube
amplifiers, but an order of magnitude or two less!
Harmonic Distortion Components at 45 watts
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
17/27
DH-120 harmonic distortion content at 45 W.
Nearly no distortion at nearly full power.
Harmonic Distortion Components at 60 watts
DH-120 harmonic distortion content at 60 W.
Nearly no distortion at full rated power. No clipping here!
Harmonic Distortion Components at 67 watts
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
18/27

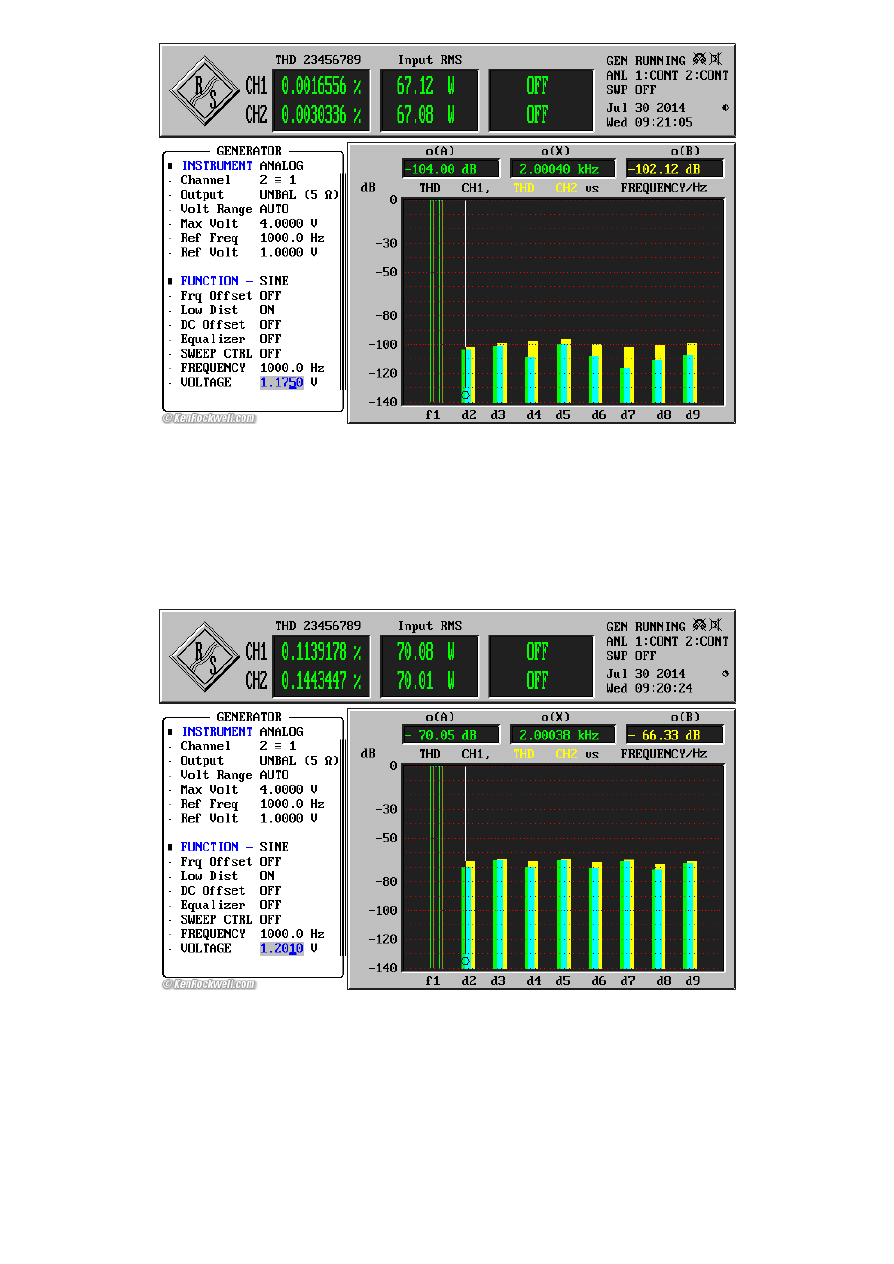

DH-120 harmonic distortion content at 67 W.
It's started to clip. You'll see how all the harmonics have equal levels.
This is with a low power line voltage of about 113 VAC; it will have much less distortion at
120 VAC.
Harmonic Distortion Components at 70 watts
DH-120 harmonic distortion content at 70 W.
This is at 0.1% THD with a low power supply line voltage, which is the threshold of where I
can hear clipping on pure tones. This would be at 77 W at 120 VAC with the same
distortion.
THD versus Power into 8 Ω
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
19/27
DH-120 THD versus power output at 1 kHz, 8Ω load.
A summary of what I've just shown. Distortion is in the 0.001% range until about 70 W; this
is a coarse plot that makes it appear to start climbing earlier than it actually does.
THD versus Frequency into 8 Ω

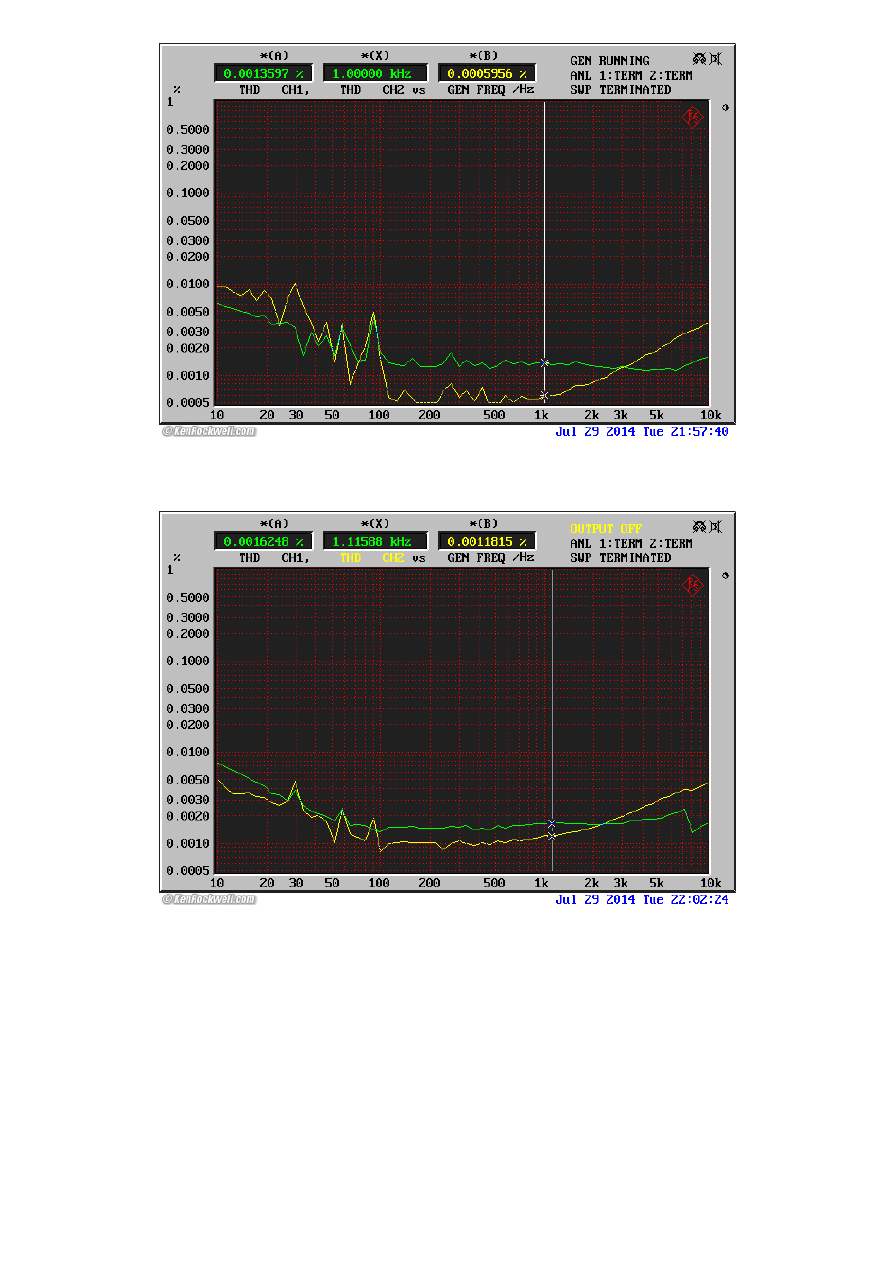

DH-120 THD versus frequency at 10 milliwatts, 8Ω load.
This is lumpy due to 60 Hz hum, which is interpreted as distortion at 30, 60, 90 and 180
Hz. Likewise, noise is boosting the readings at low frequencies.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
20/27
DH-120 THD versus frequency at 1 watt, 8Ω load.
DH-120 THD versus frequency at 10 watts, 8Ω load.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
21/27

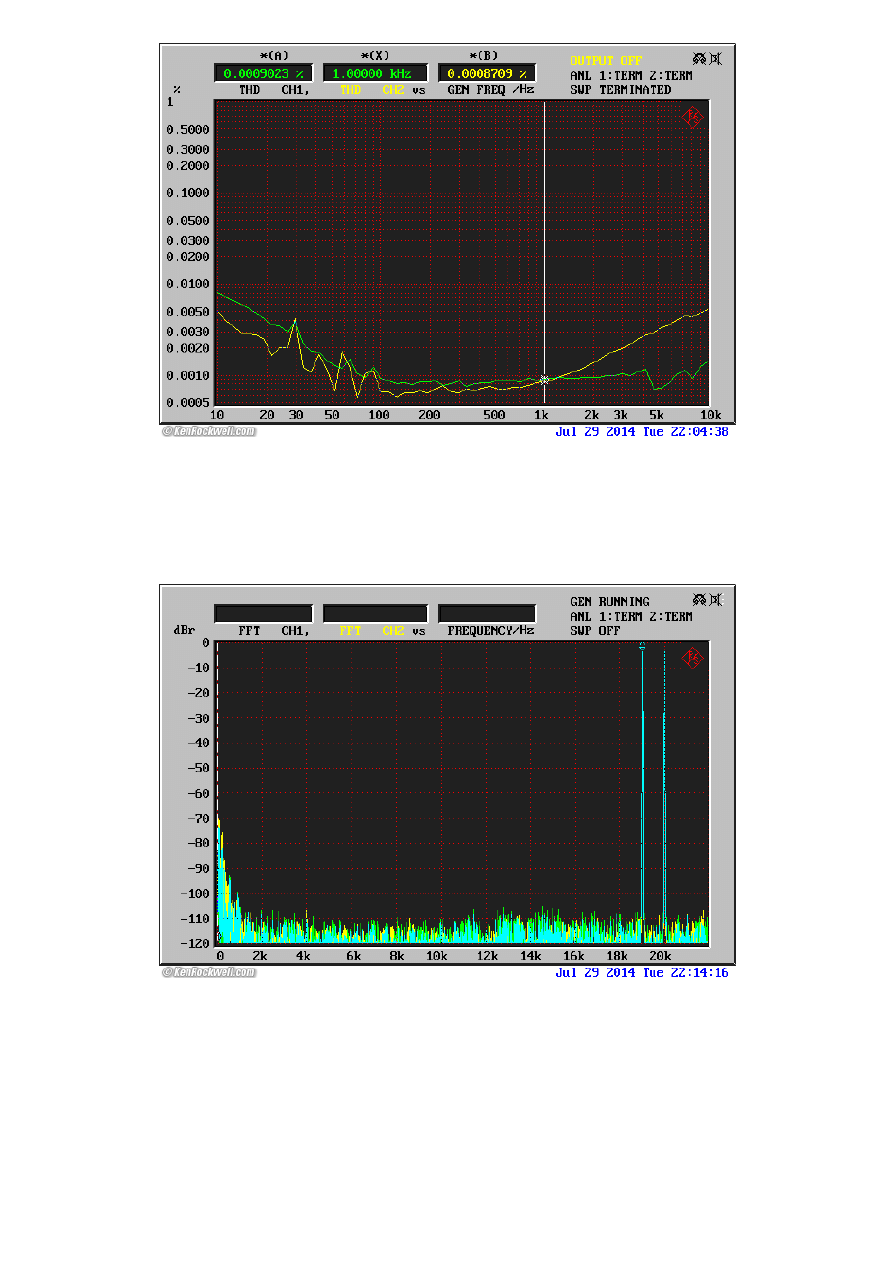

DH-120 THD versus frequency at 50 watts, 8Ω load.
19+20 kHz Difference-Frequency Distortion (DFD)
per DIN IEC 268-3 or 118:

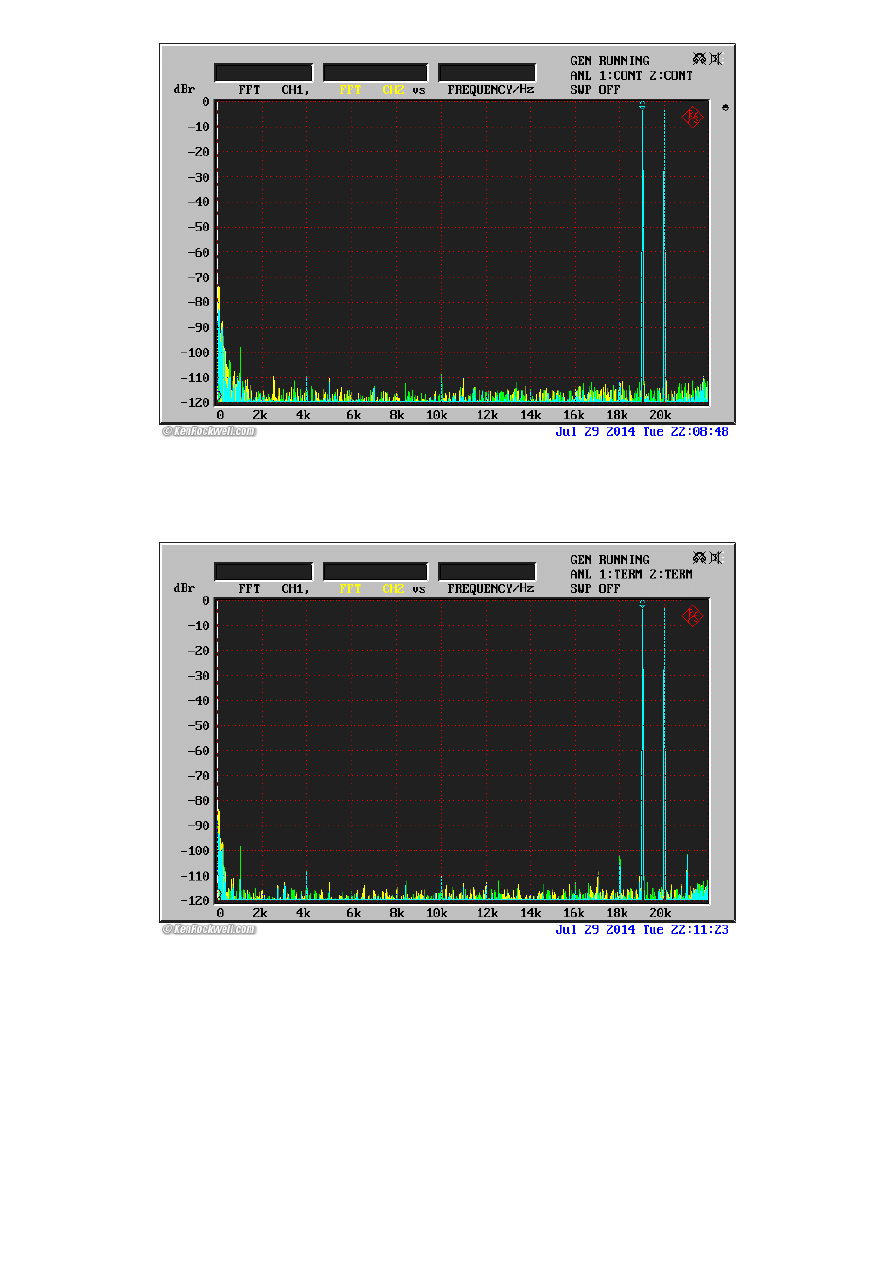

DFD at 100 mW RMS total output.
This isn't distortion, it's noise.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
22/27
DFD at 1 W RMS total output.
The 1 kHz component is at -99 dB, excellent.
DFD at 10 W RMS total output.
The 1 kHz component is still at -99 dB, which is excellent.
The close-in 18 kHz and 21 kHz skirts are at -101 dB, which are also swell.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
23/27
DFD at 35 W RMS total output.
The 1 kHz component is at -92 dB, which is excellent.
The close-in 18 kHz and 21 kHz skirts are at -90 dB, which are also swell at this high
power level.
Actual Power Consumption
The DH-120 runs moderately warm. It's always comfortable to touch and never gets hot if
well ventilated.
Output
Power Consumption
Efficiency
Power off
zero.
n/a
Idle, cool
37.4 W (0.41 A)
0%
Idle, warm
34.2 W (0.38 A)
0%
1 WPC
51.8 W (0.57 A)
4%
10 WPC
128 W (1.36 A)
5.6%
50 WPC
256 W (2.61 A)
39.0%
60 WPC
279 W (2.82 A)
43.0%
77 WPC
312 W (3.14 A)
49.4%
97 WPC (4Ω)
455 W (4.37 A)
42.6%
Monophonic (Bridged) Operation
Gain is 31.80 dB in MONO.
72.7 mV input gives 1 W output into 8Ω.
53.1 mV input gives 1W into 4Ω at 0.0067% THD.
583 mV gives 117 W into 4Ω at 0.1% THD.
1.015 V gives 190 W into 8Ω at 0.1% THD.
The DH-120 doesn't like driving 4Ω in MONO mode. This is because each channel is
really driving only 2Ω, and this is not optimum for continuous power since the supplies
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
24/27
sag. I didn't test burst power here, but it might be phenomenal - or I might blow up my
amplifier. I didn't try.
DH-120 frequency response driving 8Ω in MONO mode.
Low frequency response is unchanged, but the increasing output impedance at high
frequencies drops the 20 kHz response a little bit compared to stereo operation since
each channel is now effectively seeing 4Ω instead of 8Ω.
DH-120 THD driving 8Ω in MONO mode at 1 watt.
Distortion is about the same as the usual stereo mode.
Compared
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
25/27
The DH-120 is a smaller version of the DH-220 (110 WPC) of 1982. The DH-220 was a
slightly more powerful version of the
of 1979 (100 WPC). The DH-500 was the
beastly 255 WPC version.
The DH-220 and DH-120 have rounded heat sink fins as you can see at the top photo.
The DH-200 has sharp, square heat sink fins. All perform excellently
All these amplifiers are 100% Made-in-USA and were sold both as kits or fully assembled.
The DH-120 is a great amplifier. I'm amused that even at 30 years old it easily outperforms
modern state-of-the-art class D amplifiers like the
.
This 30-year-old DH-120 has more power output, much less noise, much less distortion,
flatter frequency response, tighter channel balance, higher damping factors and better
sound than a brand-new
is that it draws less
draws much more power when turned off. The DH-120
draws no power at all when off.
are very similar to the DH-120, with similar prices,
audio performance, size, weight, appearance and power output. The
are a little
newer and add some very dim clipping indicators, while these Haflers offer integrated
speaker fuses and sturdier construction. I don't find the clipping indicators as useful as
integrated speaker fuses, so I prefer these Haflers.
Usage
There's a neon pilot light in the power switch. It blinks if the amp has shut itself off at high
temperature.
Each input has an attenuator on the back. Leave these fully clockwise, unless you want to
reduce the level for use driving desktop speakers. They are 50kΩ pots directly connected
at the input, so I see no reason why you couldn't feed these from much higher levels when
turned down. There is nothing ahead of them in the circuit to overload.
It comes with 2 ampere speaker fuses. This is about right for most speakers. Use a
maximum of 5 ampere fuses for lab testing. On my desktop, I use 1 ampere fuses to
protect my ears as well as speakers if I do something stupid!
If you don't use the second pair of output terminals for ambience recovery, leave the
switch in NORMAL and they are a second parallel set of unswitched speaker outputs.
Audiophiles can use these for bi-wiring, while engineers will use them as sense terminals
for precise four-terminal damping factor measurements.
Recommendations
The DH-120 is a great amplifier. For about
today (see
is far superior to most
new amplifiers costing far more
.
When my used DH-120 arrived in 2014, one of the feet had unscrewed, leaving a nut
rattling around inside. Be sure to check the external screws and tighten them if needed
when you get yours.
There is little to no real difference in audible power output between 60W and 100W and
250W. In each case, it's only one or two clicks of a volume control between each. Most
people don't realize that amplifiers almost never have to put out their maximum power;
most of the time at normal levels you're using one watt or less. You only get close to
maximum when you play your system at deafening levels, and when you do, there isn't
much difference between the different power levels.
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
26/27
The real difference is if you have it turned up so loud that you need 100W for a loud
fortissimo passage. If so, the 60W amp would distort horribly while the 100W amp would
be clean. If you're playing it this loud, turn down the volume one or two clicks and you're
fine even with the 60W amp — and it will still be very loud.
This is why amp makers took off the power meters they used to feature back in this day:
people quickly realized they never used more than a watt or two, even when played loud.
With most of today's non-classical music, the peaks and dynamic extremes have been
filtered out anyway, so no longer do we need high peak power for contemporary popular
music,
More Information
Help me help you
through this website, as crazy as it might seem.
The biggest help is when you use any of
when you get anything, regardless of
the country in which you live. It costs you nothing, and is this site's, and thus my family's,
biggest source of support. These places have the best prices and service, which is why
I've used them since before this website existed. I recommend them all personally.
If you find this page as helpful as a book you might have had to buy or a workshop you
may have had to take, feel free to help me
If you've gotten your gear through one of my
, you're family. It's
great people like you who allow me to keep adding to this site full-time. Thanks!
If you haven't
helping me with a gift of $5.00
.
As this page is copyrighted and formally registered, it is unlawful to make copies,
especially in the form of printouts for personal use. If you wish to make a printout for
personal use, you are granted one-time permission only if you
printout or part thereof. Thank you!
Thanks for reading!
$9.99 USD - monthly
Low line operation supplement
11/18/2019
Hafler DH-120 Review
https://www.kenrockwell.com/audio/hafler/dh-120.htm
27/27
Its maximum power output will depend on the power line voltage, since the internal power
supply is unregulated. It would put out about 77.5 W with full 120 VAC wall power, and
with a sagged 112.5 VAC power input, still puts out 68 WPC continuous
It puts out 66 WPC at 20 Hz with a 112.5 VAC supply.
It puts out 58.1 WPC at 10 Hz with a 112.5 VAC supply.
1.183 V for 68 W (clipping at 112.5 VAC power input).
1,188 V dla 58,1 W przy 10 Hz (obcinanie przy mocy wejściowej 112,5 VAC).
1.200 V dla 66 W przy 20 Hz (obcinanie przy mocy wejściowej 112,5 VAC).
1,220 V przy 72 W (obcinanie przy mocy wejściowej 115,6 VAC).
1,540 V dla mocy wyjściowej 111 W w impulsach 10mS (obcinanie przy 117 VAC).
1,560 V dla mocy wyjściowej 115 W w impulsach 10mS (obcinanie przy 118 VAC)
MONO
Wejście 0,610 V daje moc wyjściową 127,84 W przy obcinaniu do 4 Ω przy zasilaniu 112,7
VAC.
Wejście 0,950 V daje 168,1 W mocy przy obcinaniu do 8 Ω przy zasilaniu 116,1 VAC.
Moc wyjściową mierzę przy 169 watów przy 8 Ω w trybie MONO przy zasilaniu 112,7 VAC.
Sierpień 2014 r
Wyszukiwarka
Podobne podstrony:
Recenzja Hafler DH 200 PL
INSTRUKCJA OBSŁUGI CYFROWY ODBIORNIK DVB T FERGUSON ARIVA 120 COMBO PL
Hafler DH 202 Pc7 Bridge Service Manual
DBT 120 instrukcja PL V2 0 36ENXX7WUJXQ24OJXNW2RTMAOOXBEL3JJW24HJI 36ENXX7WUJXQ24OJXNW2RTMAOOXBEL3JJ
Hafler DH 110 Preamp Manual
Hafler DH 222 Bridge Service Manual
Hafler DH 222 Bridge Service Manual
Hafler Dh 220 Schematic Diagram
Hafler Dh 100 Schematic Diagram
Hafler DH 202 Pc7 Bridge Service Manual
review test 2 Notatek pl
review test 1 Notatek pl
przetrwanie prosperowanie pl 120 rad dla gotowych
download Zarządzanie Produkcja Archiwum w 09 pomiar pracy [ www potrzebujegotowki pl ]
Wyklad 6 Testy zgodnosci dopasowania PL
WYKŁAD PL wersja ostateczna
więcej podobnych podstron
