Pomiary rezystancji izolacji

Wpisany przez Administrator

Czwartek, 01 Październik 2009 09:52

3. Pomiary rezystancji izolacji

3.1 Wstęp

Wykonywanie badań i pomiarów rezystancji izolacji pozwala na określenie stanu izolacji instalacji, urządzeń i sieci
elektroenergetycznych. Stan izolacji przewodów i uzwojeń ma decydujący wpływ zarówno na bezpieczeństwo obsługi jak i
prawidłowe funkcjonowanie urządzeń elektrycznych.

Systematyczne wykonywanie badań i pomiarów rezystancji izolacji przewodów instalacji i uzwojeń urządzeń
elektrycznych oraz ewidencjonowanie uzyskanych wyników badań, pozwala na:
- wcześniejsze wykrycie pogarszającego się stanu izolacji,
- zapobiega awariom i pożarom, które mogą wystąpić wskutek pogorszenia właściwości izolacji,
- prowadzenie właściwej i bezpiecznej eksploatacji urządzeń, instalacji i sieci
elektroenergetycznych.


3.2 Czynniki wpływające na stan izolacji

Na eksploatacyjne pogorszenie stanu izolacji mają wpływ: narażenia elektryczne, mechaniczne, termiczne, chemiczne
oraz często zanieczyszczenie środowiska.

Całkowity prąd płynący przez izolację jest sumą trzech prądów składowych:
1. prądu ładowania pojemności obiektu C,
2. prądu upływowego (przewodzenia), składającego się z dwóch składowych:
a) prądu skrośnego, płynącego przez materiał izolacji,
b) prądu powierzchniowego, płynącego po powierzchni materiału izolacji,
3. prądu ładowania pojemności absorpcyjnej.
Prąd upływowy powoduje polaryzację dielektryka zależną od czasu jaki upłynął od chwili przyłożenia napięcia.

Rezystancja izolacji zależy od następujących czynników:

wilgotności,

temperatury,

wartości napięcia probierczego,

czasu pomiaru,

czystości powierzchni materiału izolacyjnego.

Wpływ wilgotności

Wilgotność ma niewątpliwie wpływ na rezystancję izolacji. Jednak stopień absorbowania wilgoci przez izolację jest różny
w zależności od rodzaju i stanu izolacji. W sytuacji wykonywania pomiaru rezystancji izolacji uzwojeń transformatora
suchego, należy uwzględnić wilgotność względną.

Wpływ temperatury

Zmiany temperatury mogą mieć znaczący wpływ na wyniki pomiarów rezystancji izolacji. Rezystancja izolacji spada
znacząco ze wzrostem temperatury (rys.4). Każdy typ materiału izolacyjnego ma różny stopień zmiany rezystancji w
zależności od temperatury.

Przy pomiarze izolacji w temperaturze innej niż 20

o

C wynik pomiaru R

x

należy pomnożyć przez współczynnik korekcyjny

K

p

, według wzoru:

R

20

= R

x

· K

p

gdzie:
R

20

- rezystancja przeliczona (rzeczywista),

R

x

- rezystancja w temperaturze t,

K

20

- współczynnik przeliczeniowy (korekcji temperaturowej).

Pomiar rezystancji izolacji powinien być przeprowadzany w odpowiednich warunkach: temperatura 10 do 25

o

C,

wilgotność 40% do 70%, urządzenie badane powinno być czyste i niezawilgocone.

Dla urządzeń nagrzewających się podczas pracy wykonujemy pomiar rezystancji izolacji w stanie nagrzanym.

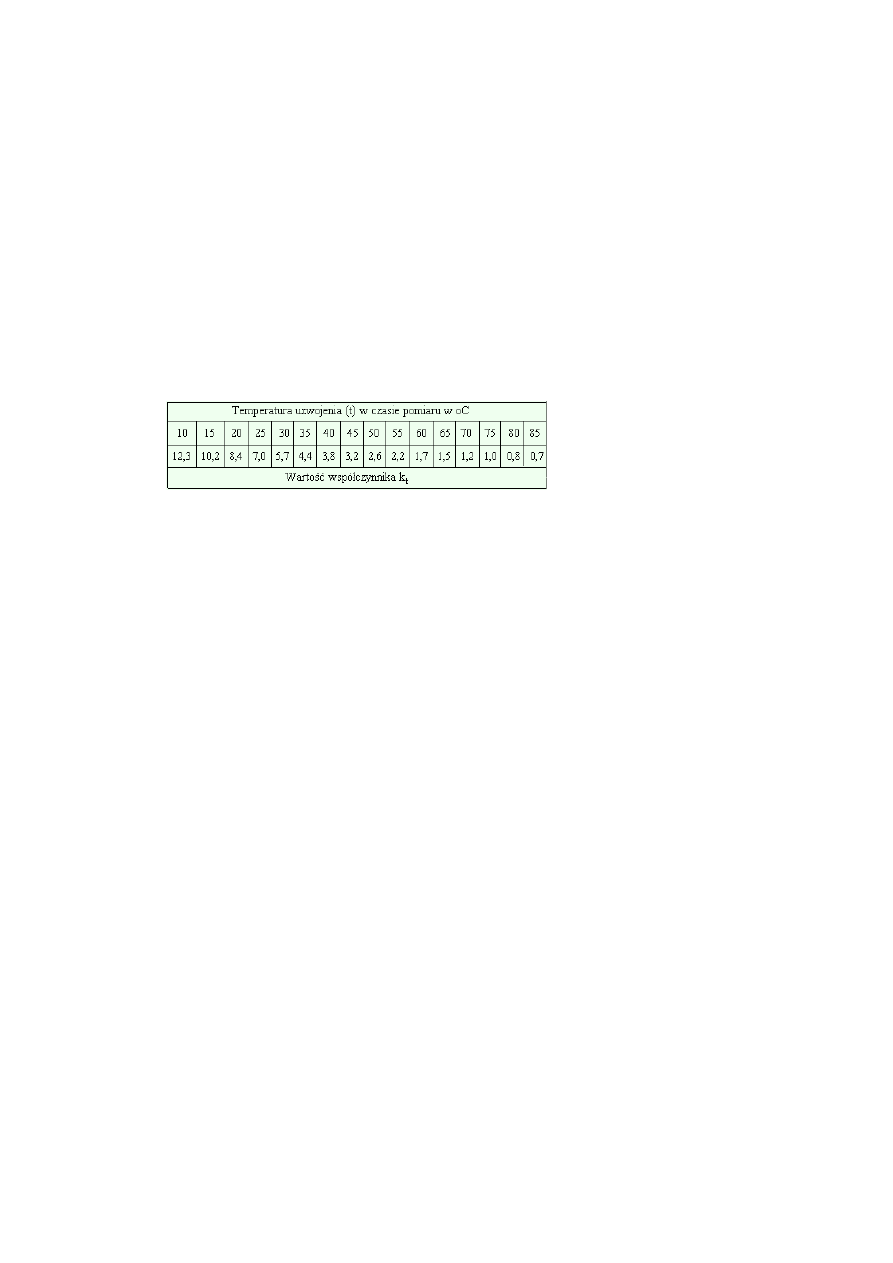

Tablica 2. Wartość współczynnika przeliczeniowego K

p

Pomiary rezystancji izolacji

http://bezel.com.pl/index.php/pomiary-elektryczne/pomiary-rezystancji-...

1 z 5

2010-07-02 21:53

background image

Dla kabli z izolacją polietylenową z uwagi na wysoką wartość rezystancji izolacji nie stosuje się współczynnika
przeliczeniowego.

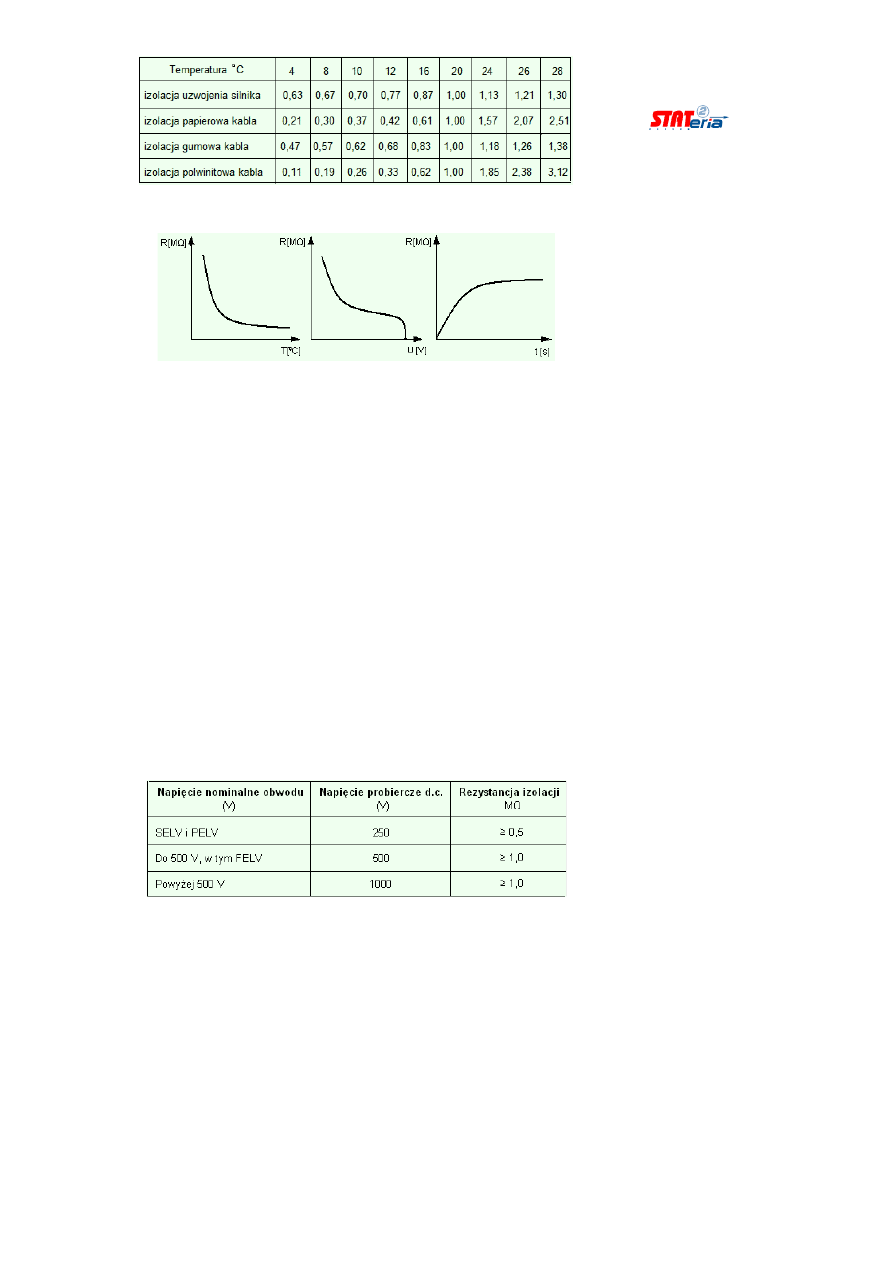

Rys. 4 Zależność rezystancji izolacji od:

a) temperatury, b) wartości napięcia probierczego, c) czasu pomiaru

Wpływ napięcia przy jakim przeprowadzamy pomiar (rys.4)

Prąd upływu przez izolację nie jest proporcjonalny do napięcia w całym zakresie. Ze wzrostem napięcia rezystancja
maleje początkowo szybciej, potem wolniej po czym ustala się. Po przekroczeniu pewnej granicy następuje przebicie izolacji i
rezystancja spada do małych wartości lub zera. Pomiar należy wykonywać napięciem wyższym od nominalnego zgodnie z
wymaganiami norm.

Wpływ czasu pomiaru (rys.4)

Przy utrzymywaniu przez pewien czas napięcia podczas pomiaru rezystancji izolacji, jej wartość nie jest stała, lecz
stopniowo wzrasta, co spowodowane jest zmianami fizycznymi lub chemicznymi zachodzącymi w materiale izolacyjnym pod
wpływem pola elektrycznego i przepływającego prądu. Izolowane części metalowe (np. w kablu ) stanowią kondensator i
początkowo płynie prąd pojemnościowy - (ładowanie kondensatora) większy od docelowego prądu upływowego.

Wpływ czystości powierzchni materiału izolacyjnego

Rezystancja izolacji kabla elektroenergetycznego to połączona równolegle rezystancja skrośna - zależna od rodzaju
materiału izolacyjnego i powierzchniowa - zależna od czystości powierzchni. W przypadku materiałów o dużej rezystywności,
rezystancja powierzchniowa może być znacznie mniejsza od skrośnej. Przy pomiarach należy wyeliminować prąd
powierzchniowy jako niemiarodajny dla oceny izolacji.

3.3 Wymagania PN-HD 60364-6:2008
- Rezystancję izolacji należy zmierzyć miedzy przewodami czynnymi a przewodem ochronnym, przyłączonym do układu
uziemiającego. W układach sieci TN-C pomiar wykonuje się miedzy przewodami czynnymi a przewodem PEN.

- W pomieszczeniach zagrożonych pożarem, pomiar rezystancji izolacji powinien być wykonany także między przewodami
czynnymi. W praktyce, pomiary rezystancji izolacji przewodów wykonuje się podczas montażu instalacji, przed przyłączeniem
wyposażenia.

- Do celów pomiarowych przewód neutralny N odłącza się, na czas pomiaru, od przewodu ochronnego. Minimalne wartości
rezystancji izolacji podane są w Tablicy 6A.

Tablica 6A Minimalne wartości rezystancji izolacji

- Rezystancja izolacji mierzona przy napięciu pomiarowym o wartościach podanych w Tablicy 6A jest zadowalająca, jeżeli jej
wartość dla każdego obwodu z odłączonym osprzętem jest nie mniejsza od wartości minimalnych podanych w Tablicy 6A.
Jeżeli zmierzona rezystancja jest mniejsza niż wymieniona w Tablicy 6A, to należy ustalić drogą kolejnych prób, miejsce i
przyczynę niższej od wymaganej rezystancji izolacji. W tym celu instalację można podzielić na szereg grup obwodów i
zmierzyć rezystancję izolacji każdej grupy. Jeżeli dla pewnej grupy obwodów zmierzona wartość jest mniejsza niż podana w
Tablicy 6A, to należy zmierzyć rezystancję izolacji każdego obwodu tej grupy.
-

Pomiary powinny być wykonywane w instalacji odłączonej od zasilania.

- Pomiar izolacji jest zwykle wykonywany przy złączu instalacji (od strony zasilania).

- Jeżeli w instalacji elektrycznej zastosowane ograniczniki przepięć (SPD) lub inne urządzenia mogą mieć wpływ na na próbę
sprawdzającą lub mogą się uszkodzić, takie urządzenia należy odłączyć od przewodów czynnych na czas wykonania
pomiarów. Po pomiarze ochronniki należy ponownie podłączyć. Jeżeli odłączenie urządzeń przeciwprzepięciowych jest w
sposób uzasadniony niemożliwe, napięcie probiercze dotyczące tego obwodu może być obniżone do 250 V d.c., przy
zachowaniu wymaganej rezystancji izolacji co najmniej 1 MΩ.
- Wartości podane w Tablicy 6A należy także stosować do sprawdzania rezystancji izolacji między nieuziemionymi
przewodami ochronnymi a ziemią.
- Przy urządzeniach elektrycznych z układami elektronicznymi pomiar rezystancji izolacji należy wykonać między przewodami
czynnymi połączonymi razem a ziemią, celem uniknięcia uszkodzenia elementów elektronicznych. Bloki (panele) zawierające
elementy elektroniczne, o ile to możliwe należy na czas pomiarów wyjąć z obudowy urządzenia.

3.4 Wykonywanie pomiarów rezystancji izolacji

1) Stan izolacji ma decydujący wpływ na bezpieczeństwo obsługi i prawidłowe funkcjonowanie wszelkiego rodzaju urządzeń
elektrycznych

Valid XHTML and CSS.

© 2009 BEZPIECZEŃSTWO ELEKTRYCZNE,

wykonanie

Projektowanie stron Szczecin

Pomiary rezystancji izolacji

http://bezel.com.pl/index.php/pomiary-elektryczne/pomiary-rezystancji-...

2 z 5

2010-07-02 21:53

background image

Mierząc rezystancję izolacji sprawdzamy stan ochrony przed dotykiem bezpośrednim.

2) Pomiar rezystancji izolacji opiera się na pomiarze natężenia prądu płynącego przez izolację pod wpływem przyłożonego
napięcia pomiarowego. Najprostszym sposobem kontroli stanu izolacji jest pomiar punktowy. Polega on na pomiarze
rezystancji badanej izolacji, raz na określony czas. Pomiar wykonujemy prądem stałym, aby wyeliminować wpływ pojemności
na wynik pomiaru. Odczyt wyniku pomiaru następuje po ustaleniu się wskazania (po ok. 0,5 do 1 min). Odczytujemy wtedy
natężenie prądu płynącego przez izolację pod wpływem przyłożonego napięcia na skali przyrządu wyskalowanej w MΩ.
Wymagana dokładność pomiaru rezystancji wynosi do 20%.

3) Pomiary rezystancji izolacji wykonujemy:
- miernikami rezystancji izolacji o własnym źródle napięcia probierczego d.c. (induktor lub bateria
z przetwornicą elektroniczną) - dla uniknięcia wpływu pojemności.
Stosuje się napięcia 250 V, 500 V, 1000 V i 2500 V, a odpowiednie do tych napięć zakresy
pomiarowe wynoszą 50 MΩ, 200 MΩ, 1 GΩ, 20 GΩ.
- napięciem sieciowym za pomocą miliamperomierza (w instalacjach d.c.),
- innymi metodami specjalnymi.

4) Pomiar rezystancji skrośnej lub powierzchniowej układu izolacyjnego wymaga odpowiednich połączeń tak wykonanych,
aby prąd mierzony był prądem płynącym przez skrośną rezystancję izolacji (rys. 4.4). Przy pomiarach dużych rezystancji
stosuje się ekranowanie. W tym celu umieszcza się na powierzchni izolacji dodatkową elektrodę połączoną z tzw. zaciskiem
ekranującym miernika. Zacisk ten jest połączony z biegunem dodatnim źródła napięcia pomiarowego. Wysoki potencjał
ekranu powinien uniemożliwiać przepływ prądu na niepożądanej drodze (np. po zawilgoconej lub uszkodzonej powierzchni
przewodu, izolatora). Przyrządy do pomiaru dużej rezystancji mają wyprowadzony zacisk ekranu - oznaczony literą E.

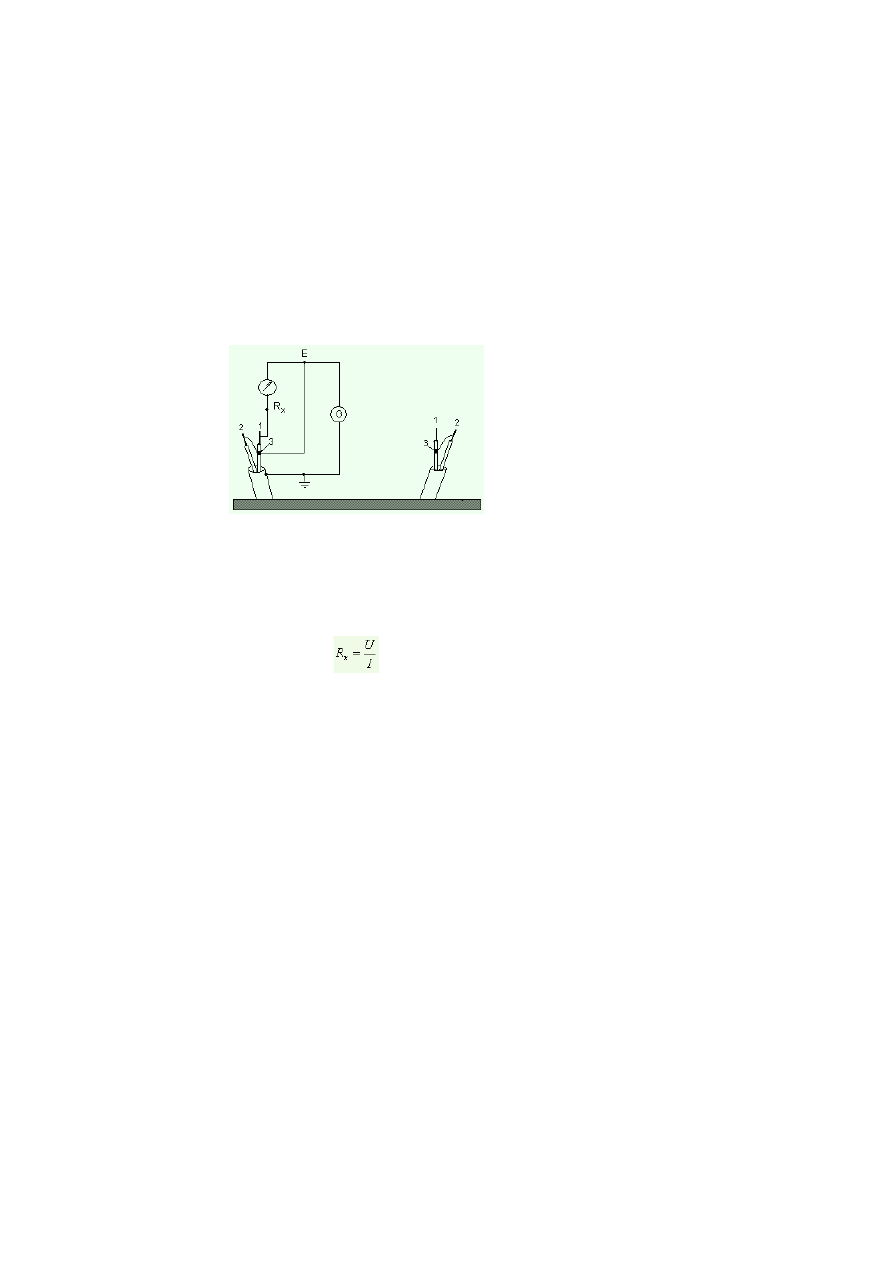

Rys. 4.4 Przykład ekranowania i układ połączeń przy pomiarach rezystancji izolacji skrośnej żył kabla

Oznaczenia: 1,2 - żyły kabla, 3 - ekran pomiarowy


5) Przewody ochronne PE i PEN należy traktować jako ziemia, a przewód neutralny N – jako przewód czynny.

6) Ze względów bezpieczeństwa, pomiary rezystancji izolacji powinny być wykonywane w instalacji odłączonej od zasilania.
Pomiar izolacji wykonywany jest od strony zasilania (np. przy złączu instalacji).

7) Rezystancję izolacji mierzy się przykładając napięcie stałe między żyły przewodów, mierząc prąd płynący przez izolację.
Mierzoną rezystancję oblicza się z prawa Ohma:

gdzie:
R

x

– rezystancja izolacji,

U

– napięcie probiercze,

I

– prąd płynący przez izolację

3.5 Pomiar rezystancji izolacji uzwojeń transformatorów

Przygotowanie pomiarów

Przed przystąpieniem do pomiarów transformator należy wyłączyć spod napięcia i odłączyć wszystkie zaciski uzwojeń
od sieci. Oczyścić izolatory z brudu i osuszyć. Zmierzyć temperaturę uzwojeń przez pomiar temperatury oleju. Na czas
pomiaru kadź uziemić.

Pomiary rezystancji izolacji uzwojeń transformatora (zgodnie z normą PN-E-04700:1998/Az1:2000 Urządzenia i układy
elektryczne w obiektach elektroenergetycznych -- Wytyczne przeprowadzania pomontażowych badań odbiorczych), należy
wykonywać dla następującej kombinacji połączeń:

- uzwojenie GN – uziemiona kadź połączona z uzwojeniem DN,
- uzwojenie DN – uziemiona kadź połączona z uzwojeniem GN,
- uzwojenie GN – uzwojenie DN.

Wartości rezystancji izolacji uzwojeń odczytujemy po 60 s.

Sprawdzenie stanu izolacji uzwojeń i oleju transformatorowego

Okresowe badanie stanu izolacji oraz stanu oleju transformatorowego pozwala uzyskać bieżącą informację o procesie
starzenia i wchłaniania wilgoci, wskazujące często na konieczność renowacji oleju i eksploatacyjnego suszenia uzwojeń.
Doświadczenia eksploatacyjne pozwoliły na ustalenie granicznych dopuszczalnych wartości wskaźników izolacji, w zależności
od mocy i napięć znamionowych transformatorów.

Wartość rezystancji izolacji uzwojeń odczytujemy po 15 s - R

15

i po 60 s.- R

60

.

Współczynnik absorpcji:: K

A

= R

60

/R

15

.

Wartość K

A

nie powinna być mniejsza niż:

- 1,15 dla transformatorów III grupy, - o mocy 1,6 MV.A i mniejszej,
- 1,2 dla rezystancji uzwojeń w stosunku do ziemi i 1,4 dla rezystancji pomiędzy uzwojeniami
transformatorów II grupy, o mocy większej od 1,6 MVA a nie należących do grupy I,
- 1,3 dla rezystancji uzwojeń w stosunku do ziemi i 2,0 dla rezystancji pomiędzy uzwojeniami
transformatorów I grupy, o napięciu znamionowym 220 kV i mocy 100 MVA i większej.
Po zakończeniu każdego pomiaru transformator należy rozładować w czasie nie krótszym niż czas trwania pomiaru.

Ocena wyników pomiarów

Wymagane wartości rezystancji izolacji wynoszą:
a) dla transformatorów olejowych o mocy do 315 kVA:
- o napięciu znamionowym do 10 kV - 70 MΩ,

Pomiary rezystancji izolacji

http://bezel.com.pl/index.php/pomiary-elektryczne/pomiary-rezystancji-...

3 z 5

2010-07-02 21:53

background image

- o napięciu znamionowym powyżej 10 kV - 100 MΩ
b) dla transformatorów olejowych o mocy od 315 kVA do 1,6 MVA:
- o napięciu znamionowym do 10 kV - 35 MΩ,
- o napięciu znamionowym powyżej 10 kV - 50 MΩ,
c) dla transformatorów suchych w temp. 20

o

C przy wilgotności wzgl. 65 %:

- o napięciu znamionowym do 10 kV - 15 MΩ,
- o napięciu znamionowym powyżej 10 kV - 25 MΩ.
Rezystancje zmierzone w innych temperaturach niż u wytwórcy, ale zawartych w przedziale od 5 do 35

o

C, należy

przeliczyć według zasady: obniżenie temperatury o 15

o

C. spowoduje dwukrotny wzrost rezystancji, a podwyższenie

temperatury o 5

o

C. spowoduje dwukrotne zmniejszenie rezystancji izolacji.

Dla pomontażowych badań odbiorczych rezystancja izolacji uzwojeń transformatora olejowego o mocy mniejszej niż 1,6
MVA zmierzona po 60 s od chwili przyłożenia napięcia nie powinna być mniejsza niż 70% wartości zmierzonej w wytwórni
przy temperaturze oleju 20

o

C.

3.6 Pomiar rezystancji izolacji kabli

Pomiar rezystancji izolacji linii kablowej wykonuje się po wyłączeniu jej spod napięcia i rozładowaniu.

1) Pomiar wykonuje się:
- miernikiem rezystancji izolacji o napięciu 1000 V - dla linii kablowych o napięciu znam. do 250 V,
- miernikiem rezystancji izolacji o napięciu 2500 V- dla linii kablowych do 1 kV
- miernikiem rezystancji izolacji o napięciu co najmniej 2500 V- dla linii kablowych powyżej 1 kV,
Przed odłączeniem przewodów miernika od żył kabla, kabel należy rozładować. Wskazanie miernika izolacji należy
odczytać po 1 minucie od chwili rozpoczęcia pomiaru.

2) Ocena wyników pomiarów

Zgodnie z normą SEP- E- 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa (zamiast
PN-76/E-05125) , rezystancja izolacji każdej żyły kabla względem pozostałych zwartych i uziemionych, przeliczona na
temperaturę 20

o

C , w linii o długości do 1 km", nie powinna być mniejsza niż:

1) w linii kablowej o napięciu znamionowym do 1 kV:
75 MΩ - w przypadku kabla o izolacji gumowej,
20 MΩ - w przypadku kabla o izolacji papierowej,
20 MΩ - w przypadku kabla o izolacji polwinitowej,
100 MΩ - w przypadku kabla o izolacji polietylenowej,

2) linii kablowej o napięciu znamionowym powyżej 1 kV:
50 MΩ - w przypadku kabla o izolacji papierowej,
40 MΩ - w przypadku kabla o izolacji polwinitowej,
100 MΩ - w przypadku kabla o izolacji polietlenowej,
1000 MΩ - w przypadku kabla o napięciu znamionowym 110 kV.

Interpretacja wyników:
Jeżeli wymaga się rezystancji izolacji wymienionych w punktach 1) i 2) dla odcinka o długości 1 km, to wymaga się tej
samej wartości również dla odcinków krótszych.

3) Wymagania pomontażowe:

Rezystancja żył roboczych i powrotnych powinna być zgodna z danymi producenta. Przy pomiarze rezystancji izolacji w
temperaturze innej niż 20

o

C wynik pomiaru R

x

należy przeliczyć do temperatury odniesienia 20

o

C, przez zastosowanie

odpowiedniego współczynnika przeliczeniowego K

20

zgodnie ze wzorem:

R

20

= K

20

· R

x

gdzie:
R

20

- rezystancja przeliczona do temperatury odniesienia,

R

x

- wynik pomiaru w temperaturze t,

K

20

- współczynnik przeliczeniowy (współczynnik korekcji temperaturowej)

Dla kabli z izolacją polietylenową z uwagi na wysoką wartość rezystancji izolacji nie stosuje się współczynnika
przeliczeniowego K

20

.

5) Rezystancja izolacji w kablu o długości powyżej 1 km.

Można przyjąć, że rezystancje izolacji poszczególnych odcinków kabla są ze sobą połączone równolegle. Dla odcinka
kabla o długości L wyrażonej w kilometrach, wymaga się rezystancji izolacji w megaomach nie mniejszej niż:

R

iz.1km

/ L w MΩ/km

gdzie: R

iz.1km

- rezystancja izolacji odcinka kabla o długości do 1 km,

L - długość kabla w km,

3.7 Pomiary rezystancji izolacji uzwojeń silników

1) Pomiary rezystancji izolacji uzwojeń silników wykonuje się po odłączeniu od nich przewodów zasilających i urządzeń
pomocniczych.
2) Temperatura izolacji w czasie pomiaru powinna być ≥ 10

0

C.

Dla pomiarów wykonywanych przed rozruchem maszyn zainstalowanych w pomieszczeniach, po ich postoju dłuższym niż
7 dni, można przyjąć, że temperatura jest równa temperaturze występującej w pomieszczeniu.

Wykonywanie pomiarów:

1) Pomiary rezystancji izolacji uzwojeń silników oraz urządzeń pomocniczych wykonuje się miernikami izolacji o napięciu
znamionowym probierczym:
- 500 V - dla uzwojeń maszyn na napięcie znamionowe do 500 V.
- 1000 V - dla uzwojeń maszyn na napięcie znamionowe od 500 do 1000 V.
- 2500 V - dla uzwojeń maszyn i urządzeń pomocniczych na napięcie znamionowe powyżej 1000 V.

2) Przed przystąpieniem do pomiaru badane uzwojenie na napięcie do 1 kV należy uziemić na okres 1 minuty, a uzwojenie na
napięcie powyżej 1 kV - na okres 5 minut.

3) Pomiar rezystancji izolacji przeprowadza się w następujący sposób; mierzy się:
a) rezystancję miedzy między danym uzwojeniem a zaciskiem ochronnym maszyny, do którego
jednocześnie przyłącza się pozostałe uzwojenia,
b) rezystancje między poszczególnymi uzwojeniami (które maja zaciski wyprowadzone na zewnątrz).

Pomiary rezystancji izolacji

http://bezel.com.pl/index.php/pomiary-elektryczne/pomiary-rezystancji-...

4 z 5

2010-07-02 21:53

background image

Uzwojenie trzech faz wirnika silnika pierścieniowego traktuje się jako jedno uzwojenie. Po wykonaniu pomiaru rezystancji
izolacji badane uzwojenie należy rozładować.

Ocena wyników pomiarów:

a) Silniki asynchroniczne o napięciu znamionowym do 1 kV.

Rezystancja izolacji uzwojeń stojana nie powinna być mniejsza niż 5 MΩ. W przypadku niespełnienia wymagania w
skutek zawilgocenia uzwojeń silnik należy wysuszyć (np. na biegu jałowym, jeżeli rezystancja izolacji jest większa niż 1 MΩ),
a następnie ponownie sprawdzić spełnienie wymagania.

b) Silniki prądu stałego o napięciu znamionowym do 1 kV

Pomiar wykonać miernikiem rezystancji izolacji o napięciu 1000 V. Rezystancja izolacji uzwojeń w temperaturze
odniesienia 75

o

C, wyrażona w kiloomach, nie powinna być liczbowo mniejsza niż wartość napięcia znamionowego, wyrażona

w woltach.

Jeżeli pomiar wykonany był w innej temperaturze niż 75

o

C, lecz w zakresie temperatur od 10

o

C do 85

o

C, rezystancje

należy przeliczyć do temperatury odniesienia według następującej reguły: obniżenie/podwyższenie temperatury o 10

0

C

powoduje 1,5 – krotne zwiększenie/obniżenie rezystancji.

c) Silniki asynchroniczne o napięciu znamionowym powyżej 1 kV

Rezystancja izolacji uzwojeń w temperaturze odniesienia 75

o

C, wyrażona w kiloomach, nie powinna być liczbowo

mniejsza niż wartość napięcia znamionowego, wyrażona w woltach. Rezystancja izolacji zmierzona w temperaturze t nie
powinna być mniejsza niż wartość wyznaczona ze wzoru ze wzorem:

R

iz.t

= R

iz.75

· k

t

gdzie: k

t

współczynnik zależny od temperatury izolacji podczas pomiaru.

Tablica 4 Współczynniki przeliczeniowe rezystancji izolacji uzwojeń silników

Negatywne wyniki pomiarów świadczyć mogą o zawilgoceniu, zabrudzeniu lub uszkodzeniu izolacji uzwojeń silnika albo
urządzeń pomocniczych.

Zmieniony: Wtorek, 27 Kwiecień 2010 18:12

Pomiary rezystancji izolacji

http://bezel.com.pl/index.php/pomiary-elektryczne/pomiary-rezystancji-...

5 z 5

2010-07-02 21:53


Wyszukiwarka

Podobne podstrony:
Pomiary Rezystancji Izolacji
20061128 Pomiary rezystancji izolacji(1)
Pomiary rezystancji izolacji id Nieznany
Pomiar rezystancji izolacji
20061128 Pomiary rezystancji izolacji(1)id 25553
pomiar rezystancji izolacji
Pomiary Rezystancji Izolacji
Opis metody pomiaru rezystancja skrośna i pow
sprawko pomiar rezystencji metoda techniczna
Pomiar rezystancji uziomu
1 Pomiar rezystancji
13 Pomiar rezystancji za pomocą mostka prądu stałego
protokol z pomiarow stanu izolacji obwodow i urzadze n elektrycznych uklad siecowy tn s i tt
badanie rezystancji izolacji stanowiska - protokol, Przwatne, Studia, Semestr 4, Elektroenergetyka
Pomiar rezystancji przewodów i uzwojeń
cw 2 pomiary rezystywnosci skrośnej i powierzchniowej materiałów elektroizolacyjnyc stałychx
Ćwiczenie 3 (Wstęp) Metody Pomiaru Rezystancji i Impedancji

więcej podobnych podstron
