w zale¿noœci od klasy próby,
zestawiono w tabeli 1. W dalszej
czêœci omówione zostan¹
urz¹dzenia badane zgodnie z
wymaganiami próby klasy II, które
bêd¹ nazywane ogranicznikami
przepiêæ klasy II.

normy

i zalecenia

Podstawowe zasady ochrony

przed przepiêciami w instalacji

W

artykule przedstawione
zostan¹ zasady
ochrony przed prze-

piêciami zawarte w zaleceniach i
normach oraz podstawowe in-
formacje o wymaganiach tech-
nicznych, jakie powinny spe³niaæ
urz¹dzenia do ograniczania
przepiêæ. Ka¿de z tych urz¹dzeñ
powinno byæ poddane odpo-
wiednio próbom klasy I, II lub III.
W³aœciwoœci ró¿nych typów
urz¹dzeñ ograniczaj¹cych
przepiêcia oraz ich przeznaczenie,

elektrycznej okreœla norma PN-IEC
60366-4-443
[1]. Zalecenia przed-
stawione w tej normie dotycz¹:
„ochrony instalacji elektrycznej
przed przepiêciami atmosferyczny-
mi przenoszonymi przez rozdzielcz¹
sieæ zasilaj¹c¹ oraz ochrony przed
przepiêciami

³¹czeniowymi,

powstaj¹cymi w urz¹dzeniach
przy³¹czonych do instalacji”
. Nie
jest analizowane zagro¿enie powsta-
j¹ce podczas bezpoœrednich wy³a-
dowañ piorunowych w liniê niskie-
go napiêcia sieci zasilaj¹cej lub in-
stalacje elektryczne budynków, po-
niewa¿ zasady ochrony przed bez-
poœrednim oddzia³ywaniem pr¹-
dów piorunowych okreœlaj¹ normy
ochrony odgromowej [2,3,4].

Ogólna zasada ochrony przed

przepiêciami w instalacji elektrycz-
nej polega na ograniczaniu wartoœci
szczytowych przepiêæ poni¿ej pozio-
mów odpornoœci udarowej chronio-
nych urz¹dzeñ. W normie PN-IEC
60366-4-443
[1] jest to sformu³o-
wane podobnie, chocia¿ w sposób
mniej jednoznaczny. W punkcie
443.4.1 stwierdzono, ¿e
„Urz¹dzenia pracuj¹ce w obiekcie
budowlanym powinny byæ tak do-

brane, aby ich znamionowe napiê-
cie udarowe wytrzymywane nie by-
³o mniejsze ni¿ wymagane napiê-
cie udarowe wytrzymywane”
, które
w przypadku sieci trójfazowej
230/400 V wynosz¹:

n

urz¹dzenia w/przy z³¹czu insta-
lacji (wytrzyma³oœæ udarowa
kategorii IV) – 6 kV,

n

urz¹dzenia rozdzielcze i obwo-
dów odbiorczych (wytrzyma³oœæ
udarowa kategorii III) – 4 kV,

n

odbiorniki (wytrzyma³oœæ udarowa
kategorii II) – 2,5 kV,

n

urz¹dzenia specjalnie chronione
(wytrzyma³oœæ udarowa kategorii
I) – 1,5 kV.

Przed podjêciem decyzji o po-

trzebie stosowania ograniczników
przepiêæ nale¿y porównaæ znamio-
nowe napiêcia wytrzymywane urz¹-
dzeñ i wartoœci szczytowe prze-
piêæ, jakie mog¹ wyst¹piæ w insta-
lacji elektrycznej. Wartoœci szczyto-
we przepiêæ ³¹czeniowych wystê-
puj¹cych w instalacji elektrycznej
próbuje siê równie¿ okreœliæ
w normie PN-IEC 60366-4-443.
W przedstawionych wskazówkach
oceniono, ¿e ma³e jest ryzyko wy-
st¹pienia przepiêæ ³¹czeniowych

prof. Andrzej Sowa

Przeznaczeniem urz¹dzeñ

do ograniczania przepiêæ

w instalacji elektrycznej,

w obiekcie budowlanym, jest

ochrona przed bezpoœrednim

dzia³aniem pr¹du piorunowego

i przed wszelkiego rodzaju

przepiêciami powstaj¹cymi

w instalacji wewn¹trz i na

zewn¹trz obiektu.

urz¹dzenia

do ograniczania

przepiêæ

w instalacji elektrycznej,

w obiekcie budowlanym

background image

i nie jest potrzebna ¿adna do-
datkowa ochrona przed prze-
piêciami atmosferycznym
i ”
(punkt 443.3.1.1.),

n

napowietrzn¹ lini¹ niskiego
napiêcia lub z tak¹ lini¹ siê
³¹czy i spe³niony jest waru-
nek AQ1 (< 25 dni burzo-
wych), to nie jest wymagana
dodatkowa ochrona przed
p r z e p i ê c i a m i
atmosferycznymi
” (punkt
443.3.1.2.).
Po przeczytaniu powy¿szych

stwierdzeñ trudno jednoznacznie
oceniæ poziomy przepiêæ do-
chodz¹cych do instalacji, które nie
stwarzaj¹ zagro¿enia i nie jest wy-

magana dodatkowa ochrona. Wska-
zówk¹ przy ewentualnej ocenie po-
ziomu dochodz¹cych przepiêæ at-
mosferycznych mog¹ byæ jedynie
nastêpuj¹ce stwierdzenia:

n

rozwa¿ania (rozwa¿ania za-
kresu i przedmiotu normy –
uwaga autora) powinny byæ
ukierunkowane na przepiêcia,
które mog¹ wyst¹piæ w z ³ ¹-
czu instalacji
” (punkt
443.1.1.),

n

w przypadku wymagania za-
stosowania ograniczników po-
winny byæ instalowane blisko
z³¹cza albo w linii napowie-
trznej, albo w instalacji budyn-
ku.

Takie ukierunkowanie normy

powoduje, ¿e jeœli wartoœci szczy-
towe przepiêæ nie przekrocz¹ 6 kV,
to s¹ dopuszczalne w przy³¹czu,
czyli spe³niaj¹ce wymogi wytrzy-
ma³oœci udarowej kategorii IV.
Jest to poprawne rozwi¹zanie, po-
niewa¿ z punktu widzenia ochro-
ny instalacji jako ca³oœci przed
przepiêciami dochodz¹cymi z sie-
ci rozdzielczej, nie doprowadza siê
przepiêæ przekraczaj¹cych wytrzy-
ma³oœæ instalacji i urz¹dzeñ
w z³¹czu, czyli instalacji widzia-
nej od strony sieci elektroenergety-
cznej.

Zagadnienia ochrony przepiê-

ciowej wystêpuj¹ równie¿ w nor-
mie PN-IEC 60364-4-444 [8],
w której stwierdzono, ¿e w celu
ograniczenia skutków zak³óceñ,
projektanci powinni uwzglêdniæ
mo¿liwoœæ zastosowania w in-
stalacji elektrycznej filtrów i/lub
ograniczników przepiêæ, jeœli zasi-
lane s¹ urz¹dzenia wra¿liwe na
zak³ócenia. Dodatkowo nale¿y
wzi¹æ pod uwagê w³aœciwe roz-
mieszczenie instalacji wzglêdem
potencjalnych Ÿróde³ zak³óceñ,
a tak¿e oddzielenie przewodów
instalacji elektrycznej od linii prze-
sy³u sygna³ów oraz od przewo-
dów urz¹dzenia piorunochronne-
go.

Bardzo wa¿ne jest równie¿

stwierdzenie, ¿e urz¹dzenia elektry-
czne „powinny spe³niaæ odpo-
wiednie wymagania kompatybilno-
œci elektromagnetycznej (EMC –
Electromagnetic Compatibility) oraz
powinny byæ wykonane zgodnie

o wartoœci wiêkszej ni¿ poziom
przepiêæ kategorii II (ponad 2500
V).

W przypadku przepiêæ atmo-

sferycznych, dochodz¹cych z roz-
dzielczej sieci zasilaj¹cej do
instalacji, sytuacja jest mniej jas-
na. Stwierdzono jedynie, ¿e
w przypadku, gdy instalacja jest
zasilana:

n

za pomoc¹ u³o¿onej w zie-
mi linii kablowej niskiego na-
piêcia i nie jest pod³¹czona
z liniami napowietrznymi, to
napiêcie udarowe wy-
trzymywane urz¹dzeñ (zgod-
nie z podanymi powy¿ej war-
toœciami) jest wystarczaj¹ce

Typ ogranicznika

W³aœciwoœci

Ucinaj¹cy napiêcie

Du¿¹ impedancj¹ przy braku przepiêcia, która zmniejsza siê gwa³townie

w odpowiedzi na wystêpowanie udaru napiêciowego. Elementy stosowane do

„ucinania napiêcia” - iskierniki *, rury gazowe, tyrystory i triaki.

Ograniczaj¹cy napiêcie

Du¿¹ impedancj¹ przy braku przepiêcia, która zmniejsza siê w sposób ci¹g³y

w miarê wzrostu pr¹du udarowego i napiêcia. Podstawowe elementy - warystory*

i diody ograniczaj¹ce.

Kombinowany

Zawieraj¹ zarówno element ucinaj¹cy napiêcie, jak i element ograniczaj¹cy napiêcie i

mog¹ ucinaæ napiêcie, ograniczaæ napiêcie lub spe³niaæ te obie funkcje,

w zale¿noœci od charakteru doprowadzonego napiêcia (np. równoleg³e lub szeregowe

po³¹czenie iskiernika z warystorem).

Klasy prób **

Przeznaczenie

Klasa I

Ochrona przed bezpoœrednim oddzia³ywaniem pr¹du piorunowego, przepiêciami

atmosferycznymi oraz wszelkiego rodzaju przepiêciami ³¹czeniowymi, wyrównywanie

potencja³ów instalacji wchodz¹cych do obiektu budowlanego.

Klasa II

Ochrona przed indukowanymi przepiêciami atmosferycznymi, wszelkiego rodzaju

przepiêciami ³¹czeniowymi lub przepiêciami „przepuszczonymi” przez urz¹dzenia

ochrony przepiêciowej, badane zgodnie z wymaganiami klasy I.

Klasa III

Ochrona przed indukowanymi przepiêciami atmosferycznymi i ³¹czeniowymi

powstaj¹cymi wewn¹trz obiektu budowlanego.

* najczêœciej stosowane elementy

Tabela 1 Charakterystyka i przeznaczenie ograniczników przepiêæ stosowanych w sieci

elektroenergetycznej niskiego napiêcia (do 1000 V)

background image

www.elektro.info.pl

2/2003

tak sugeruje norma PN-IEC
60364-4-443
).

Nale¿y jednak stwierdziæ, ¿e

powy¿sze sugestie dotycz¹ce wy-
trzyma³oœci udarowej typowych
urz¹dzeñ elektrycznych i elektroni-
cznych s¹ nieprawdziwe, poniewa¿
producenci urz¹dzeñ nie s¹ zobo-
wi¹zani do badañ ich odpornoœci
udarowej na przepiêcia o tak du-
¿ych wartoœciach szczytowych.
KoniecznoϾ zapewnienia ochrony
przed przepiêciami urz¹dzeñ elek-
trycznych i elektronicznych zawar-
to w warunkach technicznych, ja-
kim powinny odpowiadaæ budynki
i ich usytuowanie. Pierwsze zale-
cenie wymagaj¹ce stosowania
ograniczników przepiêæ zawarto
w Dzienniku Ustaw nr 132 z dnia
28.10.1997 r. W powy¿szym roz-
porz¹dzeniu oraz w kolejnych jego
modyfikacjach stwierdzono, ¿e
w instalacji elektrycznej nale¿y
stosowaæ urz¹dzenia ograniczaj¹ce
przepiêcia. S¹ to wiêc urz¹dzenia
ograniczaj¹ce przepiêcia, które po-
winien stosowaæ odbiorca w swo-
jej instalacji i które powinny zape-
wniæ poprawne dzia³anie zasila-
nych urz¹dzeñ.

W opisanych normach i rozpo-

rz¹dzeniach dotycz¹cych instalacji
elektrycznej brak jest podstawowych
informacji o: wymaganych w³aœci-
woœciach ochronnych wymaganych
urz¹dzeñ ograniczaj¹cych przepiê-

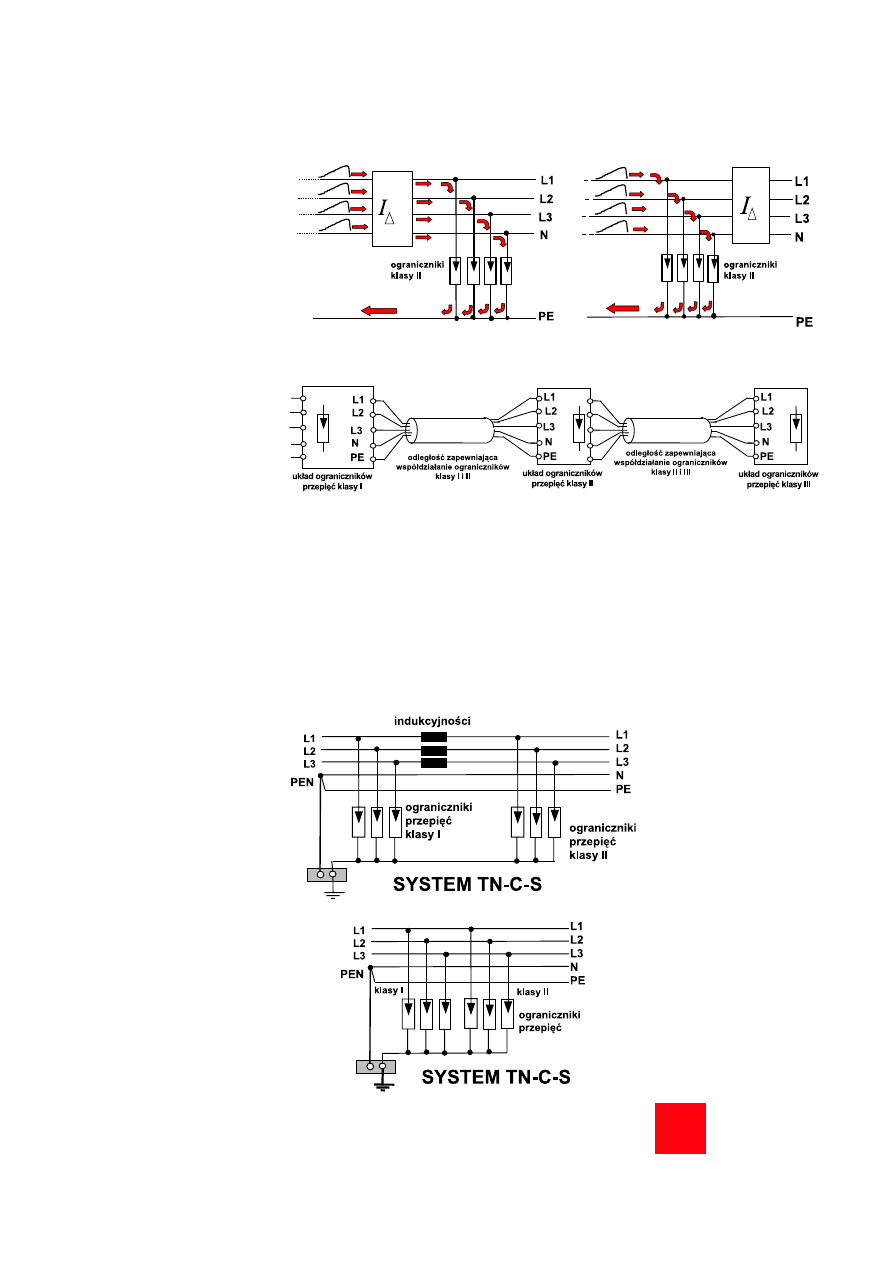

cia, uk³adach po³¹czeñ ograniczni-
ków przepiêæ w ró¿nych systemach
sieci, sposobach koordynacji wspó³-
dzia³ania ograniczników przepiêæ
ró¿nych klas.

16

z postanowieniami stosownych
norm dotycz¹cych EMC
”.

O poziomach przepiêæ w przy³ ¹-

czu wspomina równie¿ norma PN-
EN 50160
[7] okreœlaj¹ca para-
metry napiêcia w z³¹czach elek-
troenergetycznych sieci rozdziel-
czych niskiego napiêcia w normal-
nych warunkach pracy (pomijalne
s¹ zagro¿enia zwi¹zane z bezpo-
œrednim oddzia³ywaniem pr¹du
piorunowego). W normie tej,
okreœlaj¹c wartoœci przepiêæ prze-
jœciowych stwierdzono, ¿e
przejœciowe przepiêcia pomiê-
dzy przewodami pod napiêciem
a ziemi¹ z regu³y nie przekra-
czaj¹ 6 kV wartoœci szczytowej,
jednak¿e sporadycznie wystêpuj¹
wartoœci wiêksze
”.

Pokrywa siê to z uwagami za-

wartymi w omówionej ju¿ normie
PN-IEC 60364-4-443. Nale¿y
zaznaczyæ, ¿e parametry napiêcia
podawane w normie PN-EN
50160
, nie s¹ przeznaczone do
stosowania jako poziomy kompa-
tybilnoœci elektromagnetycznej
(EMC) ani jako dopuszczalne po-
ziomy emisji zaburzeñ przewodzo-
nych przez odbiorców zasilanych
z publicznych sieci rozdzielczych.

Jeœli przyjmiemy przedstawio-

ne uwagi, to nale¿y uwzglêdniæ
mo¿liwoœci wystêpowania w in-
stalacji elektrycznej, w obiekcie
budowlanym przepiêæ o war-
toœciach szczytowych ok. 6 kV.
Przepiêcia o takich wartoœciach
spowoduj¹ zniszczenia urz¹dzeñ
elektrycznych i elektronicznych,
poniewa¿:

n

przepiêcia atmosferyczne nie
s¹ t³umione w znacznym stop-
niu wzd³u¿ wiêkszoœci instala-
cji
” (stwierdza to norma PN-IEC
60364-4-443

– punkt

443.2.1),

n

urz¹dzenia gospodarstwa do-
mowego, elektryczne narzêdzia
przenoœne oraz inne odbiorniki
przy³¹czane do instalacji elek-
trycznej w obiekcie budowla-
nym zaliczane s¹ do II katego-
rii wytrzyma³oœci udarowej
(wytrzymywane znamionowe
napiêcie udarowe 2500 V

podstawowe w³a-

œciwoœci ograni-

czników przepiêæ

klasy II

Ograniczniki przepiêæ klasy II

powinny ograniczyæ przepiêcia do
wartoœci odpowiadaj¹cej I lub II
kategorii wytrzyma³oœci udarowej.
Najczêœciej wymagane jest ograni-
czanie przepiêæ poni¿ej 1500 V
(kategoria I), poniewa¿ takie war-
toœci przepiêæ wytrzymuje wiêk-
szoœæ urz¹dzeñ elektrycznych
i elektronicznych.
Zadania ograniczników klasy II,
miejsca ich monta¿u oraz zakres
badañ zestawiono w tabeli 2.

Zalecanym kszta³tem pr¹dów

wy³adowczych znamionowego I

n

i najwiêkszego I

max

jest udar o cza-

sie narastania czo³a 8

µs i czasie

trwania do pó³szczytu na grzbiecie
20

µs. Wartoœci szczytowe pr¹du I

n

,

który mo¿e wielokrotnie przep³y-
n¹æ przez ogranicznik przepiêæ kla-
sy II, nie powoduj¹c jego uszkodze-
nia, s¹ wybierane z nastêpuj¹cego
szeregu wartoœci: 0,05; 0,1; 0,25;

0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 5,0;
10; 15 i 20 kA
. Najwiêkszy pr¹d
wy³adowczy I

max

powinien byæ wiê-

kszy od pr¹du znamionowego I

n

. Do

budowy ograniczników przepiêæ kla-
sy II stosowane s¹ zmiennooporowe
elementy pó³przewodnikowe – wa-
rystory. Po zamontowaniu ogranicz-
ników na ich zaciskach panuje na-
piêcie fazowe i przez warystory
p³yn¹ pr¹dy o niewielkich warto-
œciach (poni¿ej 1 mA). W instala-
cji elektrycznej, w której nie mog¹
wystêpowaæ pr¹dy up³ywu nale¿y
zastosowaæ ograniczniki, które
sk³adaj¹ siê z szeregowo po³¹czo-
nego warystora i iskiernika.
Przyk³adowe przebiegi napiêcia
panuj¹cego na ograniczniku
warystorowym i p³yn¹cego w nim
pr¹du udarowego przedstawiono na
rysunku 1.

Ograniczniki powinny poprawnie

pracowaæ nawet przy d³ugotrwa-
³ym wzroœcie napiêcia sieci. War-
toœæ skuteczn¹ napiêcia trwa³ej
pracy ograniczników, w zale¿noœci
od systemu sieci, zestawiono w ta-
beli 3.

Parametr

Charakterystyka

Zadanie

Ograniczanie przepiêæ pomiêdzy:

Ÿ

przewodami falowymi L1,L2,L3 i przewodem

ochronnym PE,

Ÿ

przewodami neutralnym N i ochronnym PE.

Monta¿

Na szynie 35 mm lub w gniazdach bezpiecznikowych,

w miejscach rozga³êzienia instalacji elektrycznej

wewn¹trz obiektu budowlanego(rozdzielnice g³ówne,

rozdzielnice oddzia³owe, tablice rozdzielcze).
Podstawowe badania:

Ÿ

znamionowym pr¹dem wy³adowczym i

n

,

Ÿ

najwiêkszym pr¹dem wy³adowczym i

max

,

Ÿ

napiêciem udarowym 1,2/50.

Tabela 2 Zadania, miejsca monta¿u oraz wymagany zakres badañ ograniczników

klasy II

Tabela 3 Wartoœci skuteczne trwa³ej pracy ograniczników

TT

Ograniczniki

Ogranicznik N-PE

Napiêcie trwa³ej pracy U

C

U

C

1.1 UF

U

C

1.1 U

F

U

C1

1.1 0,5 U

F

U

C

1.1 UPP

gdzie: U

F

jest wartoœci¹ skuteczn¹ napiêcia fazowego sieci,

UPP jest wartoœci¹ skuteczn¹ napiêcia przewodowego sieci

Systemy sieci

TN-C, TN-C-S TN-S

IT

Napiêcie trwa³ej pracy

U

C

253 V

U

C

253 V

U

C1

130 V

U

C

440

w sieci 230/400

background image

Ograniczniki klasy II nie posiada-

j¹ wewnêtrznych zabezpieczeñ
zwarciowych i mo¿e pojawiæ siê
potrzeba ich ochrony przed skutka-
mi zwaræ. Rozwi¹zaniem jest za-
montowanie dodatkowych bezpie-
czników w po³¹czeniu szerego-
wym z ogranicznikami. Okreœlaj¹c
potrzebê stosowania dodatkowego
zabezpieczenia nadpr¹dowego, na-
le¿y porównaæ wartoœci znamiono-
wych pr¹dów I

F1

zabezpieczeñ nad-

pr¹dowych, jakie wystêpuj¹ przed
ogranicznikami z dopuszczalnymi
wartoœciami I

DOP

zalecanymi przez

producenta.

W zale¿noœci od wyników ta-

kiego porównania, nale¿y stoso-
waæ uk³ad:

n

I

F1

≤ I

DOP

– bez dodatkowych za-

bezpieczeñ nadpr¹dowych
(rys. 2a),

n

I

F1

≥ I

DOP

– posiadaj¹cy dodat-

kowe zabezpieczenia nadpr¹do-
we w³¹czone w szereg z ogra-
nicznikami (rys. 2b).

Produkowane obecnie ograni-

czniki klasy II mo¿na podzieliæ na
dwie grupy:

n

wielopolowe – wykonywane do
podstawowych systemów sieci
trójfazowej; sk³adaj¹ siê z pod-
stawy oraz wymiennych modu-
³ ó w; monta¿ na szynie 35 mm;

n

jednopolowe – produkowane s¹
do monta¿u na typowej szynie 35
mm lub w gniazdach bezpieczni-
kowych.

W celu unikniêcia przerw

w zasilaniu urz¹dzeñ, wymagane
jest samoczynne od³¹czanie usz-
kodzonych ograniczników klasy II.
Zadanie to wykonuj¹ ró¿norodne
„urz¹dzenia od³¹czaj¹ce” insta-
lowane przez producentów we-
wn¹trz ograniczników. Informacjê
o uszkodzeniu ogranicznika i jego
„od³¹czeniu” wskazuje:

n

zmiana koloru w „okienku
kontrolnym”, w przypadku
ograniczników instalowanych
na szynie 35 mm,

n

zwiêkszenie o kilka mm d³u-
goœci dodatkowego bolca, któ-
ry posiadaj¹ ograniczniki mon-
towane w gniazdach bezpiecz-
nikowych.
Ogranicznik mo¿e równie¿ posia-

daæ dodatkowy zestyk zwierno-
rozwierny (prze³¹czalny), umo¿liwia-
j¹cy tworzenie obwodu elektryczne-
go, którego elementy (np. g³oœniki,
lampki) sygnalizuj¹ jego uszkodzenie
w miejscu dowolnie wybranym przez
u¿ytkownika. Uk³ady po³¹czeñ
ograniczników przepiêæ klasy II dla
ró¿nych systemów sieci zestawiono
w tabeli 4.

Podczas badania izolacji instala-

cji elektrycznej nale¿y od³¹czyæ
ograniczniki przepiêæ klasy II lub
wyj¹æ z nich modu³y w warysto-
rami. W instalacji elektrycznej dzia-
³anie ograniczników przepiêæ nie
powinno wp³ywaæ na poprawn¹
pracê wy³¹czników ró¿nicowo-
-pr¹dowych. Umieszczenie uk³adu

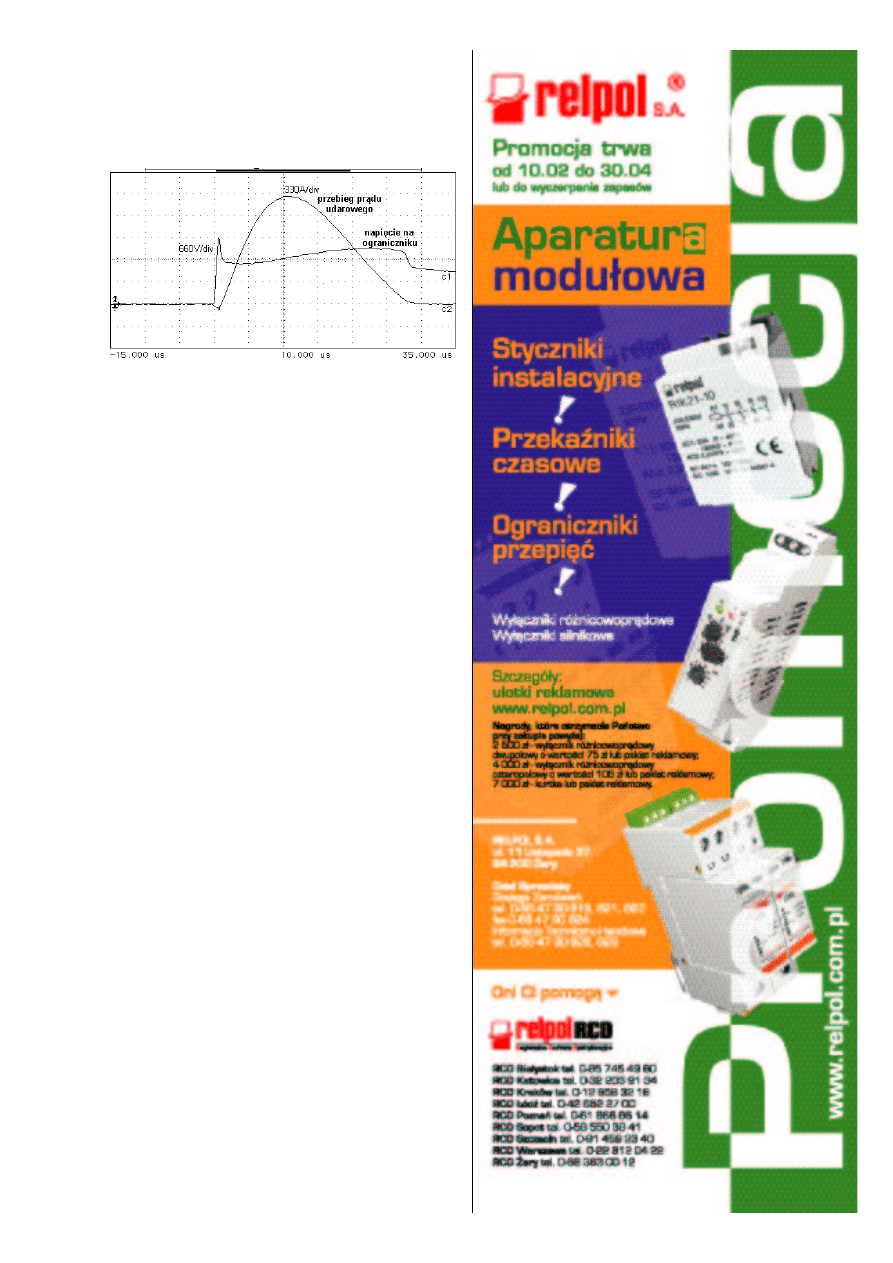

Rys. 1 Przebieg napiêcia na ograniczniku klasy II i pr¹du p³yn¹cego przez ten

ogranicznik w przypadku badania na dzia³anie udaru napiêciowo-
pr¹dowego 1,2/50-8/20

background image

ograniczników przepiêæ klasy II za
wy³¹cznikiem ró¿nicowopr¹do-
wym spowoduje nara¿enie wy³¹cz-
nika na dzia³anie przep³ywaj¹cych
pr¹dów udarowych (rys. 3a), które
mog¹ spowodowaæ jego zniszczenie
lub zbêdne zadzia³anie. Zainstalo-
wanie uk³adu ograniczników przed
wy³¹cznikiem praktycznie eliminu-
je tego rodzaju zagro¿enie (rys. 3b).

Takie rozmieszczenie uniemo¿-

liwia równie¿ wyst¹pienie wadli-
wego dzia³ania sprawnego techni-
cznie wy³¹cznika ró¿nicowopr¹-
dowego, jeœli wyst¹pi uszkodzenie
ogranicznika ³¹cz¹cego przewody
N i PE. Uwzglêdniaj¹c powy¿sze

uwagi, zalecanym rozwi¹zaniem
jest umieszczanie ograniczników
przepiêæ klasy II przed wy³¹czni-
kami ró¿nicowopr¹dowym.

W instalacji elektrycznej po-

miêdzy uk³adami ograniczników
ró¿nych klasy nale¿y zachowaæ
kilku-, kilkunastometrow¹ odleg-
³oœæ, liczon¹ wzd³u¿ przewodu
instalacji elektrycznej. Przyk³ado-
we rozwi¹zanie trójstopniowego
systemu ograniczania przepiêæ
w instalacji elektrycznej w obiek-
cie budowlanym przedstawiono na
rys. 4.

W wiêkszoœci obiektów bu-

dowlanych takie rozmieszczenie

ograniczników mo¿e byæ bez
k³opotów zaprojektowane i wyko-
nane. Problemy z koordynacj¹
dzia³ania uk³adów ograniczników
klasy I i II mog¹ wyst¹piæ tylko
w przypadku ograniczania prze-
piêæ w niewielkich, najczêœciej
wolnostoj¹cych obiektach (np.
w stacjach przekaŸnikowych, sta-
cjach GSM, kontenerach z apara-
tur¹ elektroniczn¹, wolnostoj¹-
cych niedu¿ych budynkach),
w których niemo¿liwe jest zacho-
wanie wymaganych odleg³oœci
miêdzy uk³adami ograniczników
(np. w których jest tylko jedna
rozdzielnica lub tablica rozdziel-
cza). W takich obiektach mo¿na
zastosowaæ dodatkowe indukcyj-
noœci odsprzêgaj¹ce (rys. 5a).

W przedstawionych dwustop-

niowych uk³adach ochronnych in-
dukcyjnoœci odsprzêgaj¹ce koor-
dynuj¹ dzia³anie ograniczników
klasy I i II.

Rejestracje przebiegów pr¹dów

udarowych p³yn¹cych w po-
szczególnych ogranicznikach, roz-
dzielonych indukcyjnoœciami

sprzêgaj¹cymi wykaza³y, ¿e
w iskiernikowym ograniczniku
klasy I pop³ynie praktycznie ca³y
pr¹d udarowy. Warystorowe ogra-
niczniki klasy II nara¿one s¹ na
dzia³anie krótkotrwa³ych udarów
pr¹dowych o stosunkowo niewiel-
kich wartoœciach szczytowych.

Innym, obecnie coraz powsze-

chniejszym rozwi¹zaniem, jest
umieszczenie obok siebie ogranicz-
ników przepiêæ klasy I i II (rys.
5b). W takim uk³adzie nale¿y
stosowaæ ograniczniki klasy
I o stosunkowo niewielkim dyna-
micznym napiêciu zap³onu, które-
go wartoœæ jest porównywalna
z poziomem ograniczenia prze-
piêæ stworzonego dwustopniowego
uk³adu. Obecnie s¹ to najczêœciej
ograniczniki przepiêæ klasy I, któ-
re zapewniaj¹ ograniczanie przepiêæ
na poziomie 900 V - 1500 V. Za-
stosowanie równoleg³ego po³¹-
czenia takich ograniczników
z ogranicznikami klasy II nie zmie-
nia poziomu ochrony uk³adu (po-
zostaje na poziomie 900 V – 1500

Tabela 4 Uk³ady po³¹czeñ ograniczników klasy II w ró¿nych systemach sieci

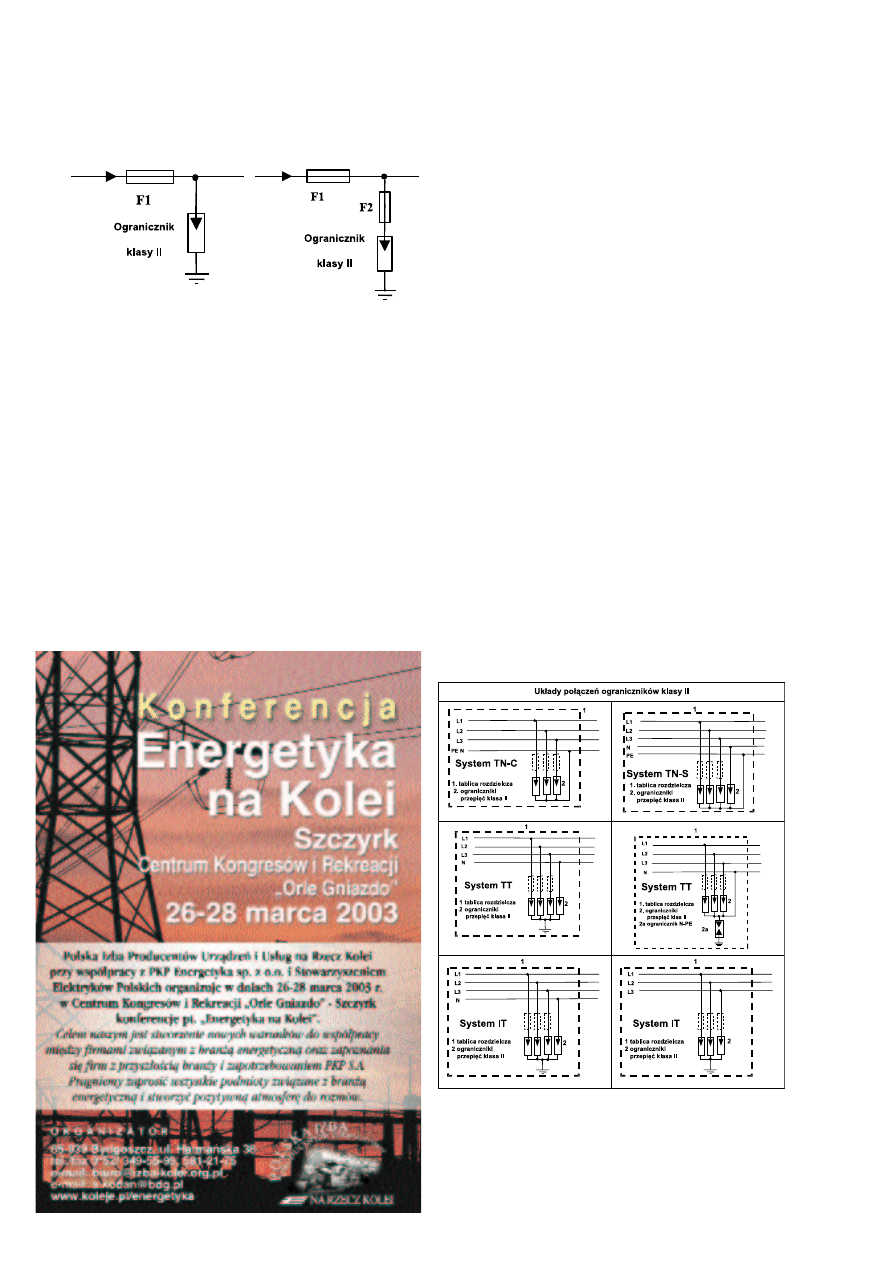

Rys. 2 Uk³ady po³¹czeñ ograniczników przepiêæ klasy II:

a) bez dodatkowego bezpiecznika,
b) z dodatkowym bezpiecznikiem w³¹czanym w szereg z ogranicznikiem

a)

b)

background image

19

2/2003

www.elektro.info.pl

Rys. 5 Uk³ady po³¹czeñ ograniczników przepiêæ klasy I i II w instalacjach

niewielkich obiektów:
a) w przypadku zastosowania indukcyjnoœci koordynuj¹cej pracê
elementów ochronnych,
b) zastosowanie ograniczników klasy I o stosunkowo niewielkich
poziomach dynamicznego napiêcia zap³onu (900 V - 1500 V)

a)

b)

V), ale zwiêksza czas jego popra-
wnego dzia³ania.

wnioski

Zadaniem ograniczników klasy

II jest ochrona przed ró¿norodny-
mi przepiêciami. W wielostop-
niowych systemach ochrony od-
gromowej i przepiêciowej s¹ one
stosowane jako drugi stopieñ
ochrony za ogranicznikami klasy I.
Ograniczniki klasy II mog¹ byæ in-
stalowane w miejsce ograniczni-
ków klasy I. Takie rozwi¹zanie jest
dopuszczalne, jeœli nie uwzglê-
dniana jest mo¿liwoœæ bezpoœre-
dniego uderzenia piorunu
w obiekt budowlany (obiekt nie
ma instalacji piorunochronnej)
oraz dochodz¹c¹ do niego sieæ
elektroenergetyczn¹ niskiego na-
piêcia. Zagro¿eniem w takich
przypadkach s¹ tylko przepiêcia
atmosferyczne indukowane, prze-
noszone przez rozdzielcz¹ sieæ za-
silaj¹c¹. W rzeczywistych warun-
kach takie zagro¿enie wystêpuje
w obiektach nie posiadaj¹cych
instalacji piorunochronnej, do któ-
rych doprowadzono zasilanie kab-
lowe.

q

literatura

[1] PN-IEC 60364-4-443: 1999. Instala-

cje elektryczne w obiektach budow-
lanych. Ochrona dla zapewnienia
bezpieczeñstwa. Ochrona przez
przepiêciami. Ochrona przed prze-
piêciami atmosferycznymi i ³ ¹ c z e-
niowymi.

[2] PN-86/E-05003/01. Ochrona odgro-

mowa obiektów budowlanych.
Wymagania ogólne.

[3] PN-IEC 61024-1: 2001. Ochrona od-

gromowa obiektów budowlanych.
Zasady ogólne.

[4] PN-IEC 61024-1-2: 2002. Ochrona

odgromowa obiektów budowlanych.
Zasady ogólne. Przewodnik B – Pro-
jektowanie, monta¿, konserwacja
i sprawdzanie urz¹dzeñ pioruno-
chronnych.

[6] PN-IEC 61312-1: 2001. Ochrona

przed piorunowym impulsem
elektromagnetycznym. Zasady ogól-
ne.

[7] PN-EN 50160. Parametry napiêcia

zasilaj¹cego w publicznych sie-
ciach rozdzielczych

Rys. 3 Rozp³yw pr¹du udarowego w przypadku umieszczenia ograniczników przepiêæ za i przed wy³¹cznikiem

ró¿nicowo-pr¹dowym

Rys. 4 Uk³ad po³¹czeñ ograniczników klasy I , II i III

[8] PN-IEC 60366-4-444: 2001. Instala-

cje elektryczne w obiektach budow-
lanych. Ochrona dla zapewnienia
bezpieczeñstwa. Ochrona przez
przepiêciami. Ochrona przed zak³ó-
ceniami elektromagnetycznymi (EMI)
w instalacjach obiektów budowla-
nych.


Wyszukiwarka

Podobne podstrony:
ei 02 2003 s22 24
ei 02 2003 s51
ei 02 2003 s66 67
ei 04 2003 s18 19
ei 02 2003 s04
ei 02 2003 s47 50
ei 02 2003 s72 74
ei 02 2003 s62 65
ei 02 2003 s03
ei 02 2003 s06 10
ei 02 2003 s68 69
ei 02 2003 s75
ei 02 2003 s76
ei 02 2003 s55 61
ei 02 2003 s26 30
ei 02 2003 s70 71
ei 02 2003 s20 21
ei 02 2003 s77
ei 02 2003 s25

więcej podobnych podstron
