Podręcznik dla początkujących

07 / 2013

background image

Copyright © 2013 EPLAN Software & Service GmbH & Co. KG

Firma EPLAN Software & Service GmbH & Co. KG nie ponosi odpowiedzialności za błędy techniczne
i drukarskie oraz za braki w informacjach technicznych i nie przejmuje również żadnej odpowiedzialności
za szkody wynikłe w bezpośredni lub pośredni sposób z dostawy, działania i używania niniejszego
materiału.

Niniejszy dokument zawiera informacje chronione prawami własności, podlegające prawu autorskiemu.
Wszelkie prawa zastrzeżone. Niniejszy dokument nie może być kopiowany lub powielany w jakikolwiek
sposób, ani w całości ani we fragmentach, bez uprzedniej zgody firmy EPLAN Software & Service GmbH
& Co. KG.

Oprogramowanie opisane w niniejszym dokumencie podlega umowie licencyjnej. Użytkowanie
i powielanie oprogramowania dozwolone jest tylko w ramach niniejszej umowy.

RITTAL

®

jest zarejestrowanym znakiem towarowym firmy Rittal GmbH & Co. KG.

EPLAN

®

, EPLAN Electric P8

®

, EPLAN Fluid

®

, EPLAN PPE

®

, EPLAN Cabinet

®

, EPLAN Pro Panel

®

,

EPLAN Mechatronic Integration

®

i EPLAN Harness proD

®

są zarejestrowanymi znakami towarowymi

firmy EPLAN Software Service GmbH & Co. KG.

Windows 7

®

, Windows 8

®

, Windows Server 2012

®

, Microsoft Windows

®

, Microsoft

®

 Excel

®

,

Microsoft

®

 Access

®

oraz Notepad

®

są zarejestrowanymi znakami towarowymi firmy

Microsoft Corporation.

PC WORX

®

, CLIP PROJECT

®

oraz INTERBUS

®

są zarejestrowanymi znakami towarowymi firmy

Phoenix Contact GmbH & Co.

AutoCAD

®

oraz AutoCAD Inventor

®

są zarejestrowanymi znakami towarowymi firmy Autodesk, Inc.

STEP 7

®

, SIMATIC

®

oraz SIMATIC HW Konfig

®

są zarejestrowanymi znakami towarowymi firmy

Siemens AG.

InstallShield

®

jest zarejestrowanym znakiem towarowym firmy InstallShield, Inc.

Adobe

®

 Reader

®

oraz Adobe

®

 Acrobat

®

są zarejestrowanymi znakami towarowymi firmy

Adobe Systems Inc.

TwinCAT

®

jest zarejestrowanym znakiem towarowym firmy Beckhoff Automation GmbH.

Unity Pro

®

jest zarejestrowanym znakiem towarowym firmy Schneider Electric.

RSLogix 5000

®

oraz RSLogix Architect

®

są zarejestrowanymi znakami towarowymi firmy

Rockwell Automation.

Wszystkie inne wymienione nazwy produktów, nazwy handlowe są znakami towarowymi albo zarejestro-
wanymi znakami towarowymi ich właścicieli.

EPLAN używa oprogramowania Open-Source 7-Zip (7za.dll), Copyright © by Igor Pavlov. Kod źródłowy
7-Zip podlega ogólnej powszechnej licencji GNU (LGPL). Kod źródłowy programu 7-Zip oraz szczegóły na
temat licencji można znaleźć na stronie internetowej: http://www.7-zip.org

EPLAN używa oprogramowania Open-Source Open CASCADE, Copyright © by Open CASCADE S.A.S.
Kod źródłowy programu Open CASCADE podlega powszechnej licencji Open CASCADE Technology.
Kod źródłowy Open CASCADE oraz szczegóły na temat licencji można znaleźć na stronie internetowej:
http://www.opencascade.org

background image

Spis treści

Spis treści

Wprowadzenie

5

Wskazówki dotyczące lektury

7

Uwagi do projektu ćwiczeniowego

8

Rozszerzanie projektów o obszary zabudowy 3D

9

Utwórz i usuń obszar zabudowy

10

Utwórz obszar zabudowy

10

Usuń obszar zabudowy

11

Plasowanie szafy sterowniczej (z poziomu zarządzania artykułami)

12

Widok 3D obszaru zabudowy

14

Zmień wycinek powiększenia

14

Zmień punkt obserwacji

14

Obróć kąt spojrzenia

15

Nawigator obszaru zabudowy: Aktywacja elementów

16

Aktywacja automatyczna

16

Aktywacja bezpośrednia

16

Anuluj aktywację bezpośrednią

17

Legenda

17

Plasowanie koryta kablowego

18

Plasowanie koryta kablowego ze zmienną długością

18

Plasowanie szyn nośnych

25

Plasowanie szyn montażowych o zmiennej długości

25

Wstawianie urządzenia (z wykorzystaniem szerokości, wysokości i

głębokości)

28

Nawigator zabudowy 3D

31

Wielokrotne osadzanie zacisków

33

Uproszczony rodzaj prezentacji

35

Widoki modelu

36

Wstaw widok modelu

36

EPLAN Pro Panel Podręcznik dla początkujących • Strona 3

background image

Spis treści

Zarządzanie widokami modelu

39

Aktualizuj widok modelu

39

Legenda szafy sterowniczej (plasowanie ręczne)

40

Generowanie legend okien

40

EPLAN Pro Panel Podręcznik dla początkujących • Strona 4

background image

Wprowadzenie

Wprowadzenie

Droga Użytkowniczko,

drogi Użytkowniku,

zapraszamy do wykonania pierwszych kroków z programem EPLAN Pro

Panel, dodatkowego rozwiązania dla programów EPLAN Electric P8 i

EPLAN Fluid ułatwiającego efektywne wykonywanie zabudowy 3D.

Niniejszy dokument "EPLAN Pro Panel Podręcznik dla początkujących"

przeznaczony jest dla użytkowniczek i użytkowników programów

EPLAN Electric P8 i EPLAN Fluid nieznających do tej pory programu

EPLAN Pro Panel. Zamieszczone ćwiczenia pozwolą na zapoznanie się z

podstawowymi funkcjonalnościami modułu oraz nabycie praktyki w szybkim

i efektywnym przekształcaniu własnych zabudów w zabudowy 3D za

pomocą EPLAN Pro Panel.

Użytkownicy zostaną zapoznani z podstawowymi koncepcjami i procesami

oraz sami doświadczą, w jaki sposób EPLAN Pro Panel optymalnie wspiera

ich podczas tworzenia i optymalizacji ich własnych produktów.

Ponieważ niniejsza dokumentacja została przewidziana jako wstęp do pro-

gramu EPLAN Pro Panel, dlatego też niektóre ze złożonych funkcji i

związków nie zostały uwzględnione. Na takie szczegóły zwraca się uwagę na

naszych seminariach, na których jesteśmy otwarci również na sprawy indywi-

dualne i specyficzne dla firmy. Aby optymalnie wykorzystać funkcjonalności i

możliwości systemu, w każdym przypadku zalecany jest udział w naszym

programie seminaryjnym.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 5

background image

Wprowadzenie

W samym programie stawiamy Ci do dyspozycji obszerny system pomocy w

trybie online. Poza informacjami koncepcyjnymi i opisami okien dialogowych

znajdziesz tutaj instrukcje "Krok po kroku" najważniejszych funkcji programu.

W ramach wskazówek dotyczących postępowania w odpowiednich

częściach "Tak to działa" użytkownik znajdzie instrukcje opisujące krok po

kroku czynności potrzebne do obsługi programu.

Po uruchomieniu programu, gdy potrzebne będą informacje o konkretnym

oknie dialogowym, można wywołać odpowiednią pomoc — w tym celu

wystarczy nacisnąć klawisz

[F1]

.

Dziękujemy za zainteresowanie EPLAN Pro Panel. Mamy nadzieję, że

"EPLAN Pro Panel Podręcznik dla początkujących" umożliwi poznanie na

poziomie podstawowym możliwości szybszego i ulepszonego tworzenia

swoich produktów za pomocą funkcjonalności EPLAN Pro Panel.

Państwa zespół EPLAN

EPLAN Pro Panel Podręcznik dla początkujących • Strona 6

background image

Wskazówki dotyczące lektury

Wskazówki dotyczące lektury

Przed rozpoczęciem lektury, należy zwrócić uwagę na następujące symbole

i pisownię, używane w niniejszym dokumencie:

Wskazówka:

Teksty, które są poprzedzone tą grafiką, zawierają dodatkowe wskazówki.

Elementy interfejsu użytkownika oznaczone są kolorem pogrubieniem i

dlatego można je natychmiast odnaleźć w tekście.

Teksty wyróżnione kursywą określają, co jest szczególnie istotne i na co

bezwzględnie należy zwrócić uwagę.

Przykłady kodowania, nazwy katalogów, wprowadzenia bezpośrednie itp.

przedstawione są za pomocą

pisma nieproporcjonalnego

.

Klawisze funkcyjne, klawisze klawiatury oraz przyciski w programie są

przedstawiane w nawiasach kwadratowych (jak na przykład

[F1]

dla

klawisza funkcyjnego "F1").

Aby zwiększyć płynność czytania, w niniejszym dokumencie korzystamy

często z tak zwanej "ścieżki menu" (np.

Pomoc > Zawartość

). Menu i

opcje wprowadzone do ścieżki menu należy wybierać w podanej kolej-

ności, aby odnaleźć określoną funkcję programu. Przy użyciu wprowa-

dzonej wyżej ścieżki menu przywołuje się np. system pomocy EPLAN.

W obrębie wskazówek dotyczących postępowania, które poprowadzą Cię

krok po kroku do określonego celu, w wielu miejscach za strzałką

skierowaną w prawo znajduje się

reakcja programu na wykonaną

czynność.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 7

background image

Uwagi do projektu ćwiczeniowego

W związku z ustawieniami albo polami (np. pole wyboru), które można

tylko włączyć albo wyłączyć, używamy często w tym dokumencie pojęcia

"aktywuj" (ustawienie potem aktywne

) i "dezaktywuj" (ustawienie

potem nieaktywne

).

Uwagi do projektu ćwiczeniowego

Poszczególne kroki można realizować w oparciu o dokument, samodzielnie

dostosowując je przy tym do własnego tempa nauki.

Dane i projekty wymagane do wykonania ćwiczeń zostały zainstalowane na

komputerze użytkownika w ramach instalacji programu EPLAN Pro Panel.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 8

background image

Rozszerzanie projektów o obszary zabudowy 3D

Rozszerzanie projektów o obszary zabudowy 3D

W pierwszym kroku poznamy sposób rozszerzenia istniejącego projektu

EPLAN o tak zwane obszary zabudowy.

Te obszary zabudowy należą, tak samo jak strony, do projektu EPLAN.

Jeżeli w projekcie zdefiniowane są obszary zabudowy, wówczas możne je

również otworzyć na platformie EPLAN bez licencjonowania dodatkowego

modułu "EPLAN Pro Panel" i przeglądać w widoku 3D.

Centralnym narzędziem służącym do projektowania za pomocą obszarów

zabudowy jest Nawigator obszaru zabudowy. Wyliczone są w nim obszary

zabudowy zdefiniowane w projekcie oraz każdorazowo struktura

komponentów obszaru zabudowy.

Obszar zabudowy

Oprócz wyświetlania struktury logicznej Nawigator obszaru zabudowy

zawiera graficzny obszar wyświetlania 3D, w którym wyświetlane są

plasowane zasoby. Prezentacja ta jest niezależna od strony projektu.

Model 3D prezentowany jest w tym obszarze zabudowy, który umożliwia

wgląd w obiekty 3D oraz ich edycję.

A więc podstawowym warunkiem pracy z komponentami 3D jest utworzenie

obszaru zabudowy w nawigatorze obszaru zabudowy. Jest on środowiskiem

/ obszarem roboczym dla danych 3D i logiki funkcjonalnej, za pomocą której

są one połączone.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 9

background image

Utwórz i usuń obszar zabudowy

Utwórz i usuń obszar zabudowy

W tym rozdziale nauczymy się podstawowego obchodzenia się z obszarami

zabudowy EPLAN.

W tym celu należy uruchomić najpierw EPLAN Electric P8 lub EPLAN Fluid i

otworzyć projekt EPLAN-DEMO. W celu rozszerzenia projektu EPLAN-

DEMO o obszar zabudowy 3D w pasku menu

Obszar zabudowy

należy

wybrać punkt menu

Nawigator

.

Utwórz obszar zabudowy

1. Wybierz

Obszar zabudowy > Nowy

.

Okno dialogowe

Właściwości (symbol graficzny): Obszar zabudowy

zostaje otwarty.

2. W polu

Nazwa

zmień domyślną nazwę na

MP2

. Za pomocą przycisku

[...]

należy otworzyć okno dialogowe

Oznaczenie struktury obszaru

zabudowy

w celu edycji oznaczenia struktury. Oznaczenie struktury (jak

urządzenie i miejsce montażu) można wybrać za pomocą przycisku

[...]

spośród dostępnych już wpisów. Oznaczenia można również

wprowadzić ręcznie, przy czym można też tworzyć nowe oznaczenia.

Jako oznaczenie urządzenia wybierz

EB3

a jako miejsce montażu

wprowadź

ET5

.

3. W polu

Opis

wprowadź tekst

Skrzynka zaciskowa +ET5

; będzie on

wyświetlany również w widoku drzewa nawigatora obszaru zabudowy.

4. W razie potrzeby zdefiniuj następne kolejne właściwości dla nowego

obszaru zabudowy.

5. Kliknij przycisk

[OK]

.

Nowy obszar zabudowy zostanie utworzony i otwarty.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 10

background image

Usuń obszar zabudowy

Usuń obszar zabudowy

Chcąc ponownie usunąć wcześniej utworzony obszar zabudowy:

1. Zaznacz odpowiedni obszar zabudowy w oknie dialogowym nawigatora

Obszar zabudowy - <Nazwa projektu>

.

2. Wybierz

Menu kontekstowe > Usuń

.

Po jeszcze jednym zapytaniu zaznaczony obszar zabudowy zostanie

usunięty z projektu.

Aby cofnąć usunięcie obszaru zabudowy, należy użyć punktu menu

Edytuj

> Cofnij

.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 11

background image

Plasowanie szafy sterowniczej (z poziomu zarządzania artykułami)

Plasowanie szafy sterowniczej (z poziomu zarządzania
artykułami)

Szafy sterownicze można plasować w obszarze zabudowy w zabudowie 3D.

W zarządzaniu artykułami zdefiniowano różne serie szaf sterowniczych, z

których można wybierać szafy sterownicze do plasowania. Istnieją dwa

różne typy szaf sterowniczych, które zostały zdefiniowane w zarządzaniu

artykułami w oddzielnych podgrupach produktów:

Typ "Korpus":

Szafa sterownicza składa się z jednego obiektu 3D.

Szafa sterownicza może być zmieniana, przesuwana lub usuwana jako

całość. Szafy sterownicze serii AE i CM mają postać korpusu.

Typ "Element pojedynczy":

Szafa sterownicza składa się z wielu brył

3D (profili, ścian, drzwi). Wszystkie elementy szafy sterowniczej mogą

być zmieniane, przesuwane lub usuwane jako całość. Szafy sterownicze

serii TS 8 są szafami sterowniczymi z elementami pojedynczymi.

Niektóre szafy sterownicze mają dodatkowo predefiniowaną płytę

montażową i jedne lub dwoje drzwi.

W następnym kroku należy teraz uplasować szafę sterowniczą we wcześniej

utworzonym obszarze zabudowy.

Warunki:

Nawigator obszaru zabudowy jest otwarty i otwarty jest obszar zabudowy.

1. Wybierz punkty menu

Wstaw > Szafa sterownicza

.

Otwiera się okno dialogowe

Wybór artykułu

, a warstwa hierarchii

"Mechanika Element pojedynczy > Szafa sterownicza" jest już rozwinięta

w widoku drzewka.

2. Pod

Szafa sterownicza > Korpus > RITTAL

zaznacz artykuł szafy

sterowniczej

AE 1050.500

.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 12

background image

Plasowanie szafy sterowniczej (z poziomu zarządzania artykułami)

3. Kliknij przycisk

[OK]

.

Szafa sterownicza wisi na kursorze jako przeźroczysty podgląd o

wysokości, szerokości i głębokości ustalonej w artykule. Aktualne

wybrane miejsce ujęcia wyświetlane jest w kolorze czerwonym.

4. Miejsce ujęcia można zmienić za pomocą klawisza

[A]

.

Po każdym naciśnięciu klawisza

[A]

, miejsce ujęcia przełącza się w

kierunku wskazówek zegara przez pozycje "Z tyłu z lewej", "Z tyłu z

prawej", "Z przodu z prawej" i "Z przodu z lewej".

5. Klikając myszą, uplasuj szafę sterowniczą w żądanym miejscu.

Alternatywnie można wprowadzić współrzędne w oknie współrzędnych.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 13

background image

Widok 3D obszaru zabudowy

Widok 3D obszaru zabudowy

Widok otwartego obszaru zabudowy można zmieniać przy pomocy różnych

funkcji.

Zmień wycinek powiększenia

Za pomocą tej funkcji można powiększać lub zmniejszać obszar zabudowy

przedstawiony w widoku 3D lub komponent wyświetlany oddzielnie (płytę

montażową, szynę montażową itp.)

1. Wybierz punkty menu

Widok > Wycinek > Powiększ / Zmniejsz

.

Widok jest stopniowo powiększany lub zmniejszany, poczynając od

pozycji systemu współrzędnych.

2. Przesuń kursor nad widok 3D i obróć kółko myszy do przodu lub do tyłu.

Widok jest stopniowo powiększany lub zmniejszany, poczynając od

pozycji kursora.

Zmień punkt obserwacji

Ta funkcja generuje wiele różnych widoków ortogonalnych (góra, dół, lewo,

prawo, przód, tył) lub izometrycznych (południowy zachód, południowy

wschód, północny wschód, północny zachód) twojego obszaru zabudowy.

1. Wybierz

Widok > Punkt obserwacji 3D

.

2. Wybierz w podmenu jeden z dostępnych widoków.

Zawartość obszaru zabudowy ponownie prezentowana jest zgodnie

z wybranym widokiem.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 14

background image

Obróć kąt spojrzenia

Obróć kąt spojrzenia

Za pomocą tej funkcji można zmienić kąt patrzenia na grafikę, za pomocą

ruchów myszy.

1. Wybierz punkty menu

Widok > Obróć kąt spojrzenia

.

2. Kliknij widok 3D i trzymaj wciśnięty lewy przycisk myszy.

3. Przesuń mysz z wciśniętym przyciskiem myszy w kierunku, w którym

chcesz zmienić kąt widzenia.

Prezentacja w obszarze zabudowy porusza się wraz z ruchami myszy i

obraca się w odpowiednim kierunku.

4. Po ustawieniu żądanego kąta widzenia, należy zwolnić przycisk myszy i

zakończyć funkcję za pomocą klawisza

[ESC]

.

Zawartość obszaru zabudowy ponownie prezentowana jest

z nowowybranym kątem patrzenia, dopóki nie zostanie wybrany nowy

punkt obserwacji.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 15

background image

Nawigator obszaru zabudowy: Aktywacja elementów

Nawigator obszaru zabudowy: Aktywacja elementów

W celu prawidłowego uplasowania zasobu na płytach montażowych,

szynach nośnych, drzwiach, ścianach itp konieczne jest oznakowanie

żądanej powierzchni montażowej lub żądanego elementu do plasowania. W

tym celu w oknie dialogowym nawigatora

Obszar zabudowy - <Nazwa pro-

jektu>

można aktywować takie powierzchnie automatycznie lub bezpoś-

rednio.

Aktywacja automatyczna

Aktywacja automatyczna może być stosowana do wszystkich powierzchni i

elementów, które nie są zakryte przez inne komponenty.

1. Zaznacz w widoku drzewa nawigatora obszaru zabudowy wybrany

element lub wybraną powierzchnię montażową.

2. Wybierz

Menu kontekstowe > Przejdź do (grafika)

.

Teraz wyświetlany będzie tylko wybrany element i przynależne do niego

komponenty.

Aktywacja bezpośrednia

Z bezpośredniej aktywacji można korzystać, aby z nawigatora obszaru zabu-

dowy osiągnąć powierzchnie montażowe zakrytych lub znajdujących się z

tyłu komponentów, co jest niemożliwe w widoku graficznym bez ukrywania

komponentów je zasłaniających. Punkt obserwacji zostaje przełączony na

widok czołowy. Wszystkie pozostałe komponenty zostają ukryte.

1. W widoku drzewa nawigatora obszaru zabudowy zaznacz powierzchnię

montażową.

2. Wybierz

Menu kontekstowe > Aktywuj bezpośrednio

.

Wybrana powierzchnia montażowa oraz znajdujące się na niej

komponenty są ukazane w widoku czołowym. Wszystkie pozostałe

elementy obszaru zabudowy zostają ukryte.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 16

background image

Anuluj aktywację bezpośrednią

Anuluj aktywację bezpośrednią

1. W oknie dialogowym nawigatora wybierz punkt menu

Menu

kontekstowe > Anuluj aktywację bezpośrednią

.

Powierzchnia montażowa aktywowana bezpośrednio zostaje

odblokowana. Kolor znów zmienia się na widok normalny.

Legenda

Poniższy przegląd przedstawia najważniejsze ikony używane w nawigatorze

obszaru zabudowy oraz ich znaczenie:

Ikona

Ikona

Znaczenie

Wyświetlona Ukryta

Obszar zabudowy

Szafa sterownicza

Stelaż

Ścianka blaszana

Drzwi

Płyta montażowa

Szyna montażowa

Koryto kablowe

Rozmieszczenie aparatów

Zablokowana strefa plasowania

Nieaktywna

Aktywna bezpośrednio

Powierzchnia montażowa

EPLAN Pro Panel Podręcznik dla początkujących • Strona 17

background image

Plasowanie koryta kablowego

Plasowanie koryta kablowego

Koryta kablowe są zwykle plasowane na płytach montażowych lub na

powierzchniach montażowych profilów szaf. Aby ułatwić dokładne plaso-

wanie, można wykorzystać możliwości automatycznej aktywacji lub

aktywacji bezpośredniej. Miejsce ujęcia koryta kablowego można przełączać

przed rozpoczęciem plasowania.

W następnym kroku wcześniej uplasowaną szafę sterowniczą należy

wyposażyć w koryta kablowe.

Plasowanie koryta kablowego ze zmienną długością

Należy aktywować przód płyty montażowej, wcześniej otwierając w nawiga-

torze obszaru zabudowy punkt węzła

-MP2

aż do wpisu

Powierzchnia

montażowa, (S5) Płyta montażowa przód

. Prawym przyciskiem myszy

należy zaznaczyć "Płyta montażowa przód" i wykonać funkcję Aktywuj

bezpośrednio. Płyta montażowa zostanie otwarta.

Plasowanie pierwszego koryta kablowego

1. Wybierz punkty menu

Wstaw > Koryto kablowe

.

Otwiera się okno dialogowe

Wybór artykułu

i poziom hierarchii

"Mechanika Element pojedynczy > Korytko kablowe" jest już rozwinięty.

2. Zaznacz żądany artykuł koryta kablowego

KK6040

. Znajduje się on w

"Korytka kablowe > Ogólne".

3. Kliknij przycisk

[OK]

.

Koryto kablowe wisi na kursorze jako przeźroczysty podgląd o wielkości

ustalonej w artykule, ale bez długości zdefiniowanej na kursorze.

Aktualnie wybrane miejsce ujęcia wyświetlane jest w kolorze czerwonym

i dodatkowo oznaczone jako punkt uchwytu za pomocą

pomarańczowego kwadratu.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 18

background image

Plasowanie koryta kablowego ze zmienną długością

4. Zmień miejsce ujęcia za pomocą klawisza

[A]

.Każde naciśnięcie

klawisza

[A]

powoduje zmianę miejsca ujęcia z pozycji "W środku" na

"Góra" lub "Dół".

5. Chcąc uplasować punkt początkowy pierwszego koryta kablowego z

przesunięciem względem aktualnego miejsca ujęcia, należy użyć okna

dialogowego Opcje plasowania. Wywołaj to okno dialogowe za pomocą

menu kontekstowego przed plasowaniem koryta kablowego.

6. Jako miejsce ujęcia wybierz "U dołu po lewej". W polu Przesunięcie Y

wprowadź wartość "

-40,00

" mm. Opuść okno dialogowe, naciskając

przycisk

[OK]

.

7. Teraz przesuń miejsce ujęcia do lewego górnego narożnika płyty

montażowej i kliknij je myszą.

Pierwszy punkt koryta kablowego zostanie zablokowany w wybranym

miejscu.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 19

background image

Plasowanie koryta kablowego ze zmienną długością

8. Przeciągnij koryto kablowe do dołu.

9. Przed uplasowaniem kanału ponownie wywołaj opcje plasowania. W

polu Przesunięcie Y wprowadź wartość

40,00

 mm. Następnie ustaw

miejsce ujęcia w lewym dolnym narożniku płyty montażowej i kliknij je

myszą.

Drugi punkt koryta kablowego zostanie zablokowany w wybranym

miejscu. Koryto kablowe zostało całkowicie uplasowane.

Plasowanie drugiego koryta kablowego

Następne koryto kablowe ma być uplasowane po prawej stronie płyty

montażowej. W tym celu należy ponownie wywołać opcje plasowania.

Ustawić miejsce ujęcia na "U góry po lewej". W polu

Przesunięcie Y

ponownie należy wprowadzić wartość

-40,00

 mm.

1. Uplasuj miejsce ujęcia koryta kablowego w prawym górnym narożniku

płyty montażowej.

2. Przeciągnij koryto kablowe do dołu i ponownie wywołaj opcje plaso-

wania. W polu

Przesunięcie Y

wprowadź teraz wartość

40,00

 mm.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 20

background image

Plasowanie koryta kablowego ze zmienną długością

Kliknij przycisk

[OK]

i uplasuj miejsce ujęcia w prawym dolnym

narożniku płyty montażowej.

Zostały uplasowane dwa koryta.

Plasowanie trzeciego koryta kablowego

Chcąc połączyć oba koryta z kolejnym, za pomocą klawisza

[A]

należy

zmienić miejsce ujęcia koryta kablowego na "U góry po lewej".

1. W następnym kroku uplasuj miejsce ujęcia w prawym górnym narożniku

lewego koryta kablowego.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 21

background image

Plasowanie koryta kablowego ze zmienną długością

2. Następnie przeciągnij koryto aż do lewego górnego miejsca ujęcia

prawego koryta kablowego i uplasuj je tam.

Plasowanie czwartego koryta kablowego

W następnym kroku kolejne koryto kablowe ma być uplasowane poziomo.

Ma być ono oddalone 180,00 mm od dolnej krawędzi wcześniej uplaso-

wanego koryta kablowego.

1. W tym celu za pomocą menu kontekstowego ponownie otwórz Opcje

plasowania. Dla miejsca ujęcia wprowadź wartość "U góry po lewej", a w

polu Przesunięcie Y wartość

-180,00

 mm. Opuść okno dialogowe,

naciskając przycisk

[OK]

.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 22

background image

Plasowanie koryta kablowego ze zmienną długością

2. Uplasuj koryto kablowe w dolnym lewym narożniku pierwszego

poziomego koryta kablowego.

3. Następnie przeciągnij koryto w prawo aż do pierwszej krawędzi prawego

koryta kablowego.

4. Za pomocą klawisza

[A]

zmień miejsce ujęcia dla lewego koryta

kablowego na "U dołu po lewej". Następnie uplasuj je w prawym dolnym

narożniku lewego koryta kablowego.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 23

background image

Plasowanie koryta kablowego ze zmienną długością

Zostały uplasowane wszystkie koryta przewidziane dla płyty

montażowej.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 24

background image

Plasowanie szyn nośnych

Plasowanie szyn nośnych

W następnym rozdziale płyta montażowa ma być wyposażona w szyny

montażowe.

Plasowanie szyn montażowych o zmiennej długości

Plasowanie pierwszej szyny montażowej

1. Wybierz punkty menu

Wstaw > Szyna montażowa

.

Otwiera się okno dialogowe

Wybór artykułu

i poziom hierarchii

"Akcesoria obudowy wewnętrzne > Szyna montażowa" jest już

rozwinięty.

2. Zaznacz artykuł szyny montażowej

TS 35_15

i kliknij przycisk

[OK]

.

Płyta montażowa wisi na kursorze jako przeźroczysty podgląd o

wielkości ustalonej w artykule, ale bez długości zdefiniowanej na

kursorze. Aktualnie wybrane miejsce ujęcia wyświetlane jest w kolorze

czerwonym i dodatkowo oznaczone jako punkt uchwytu za pomocą

pomarańczowego kwadratu.

3. Za pomocą klawisza

[A]

zmień miejsce ujęcia na "Góra".

EPLAN Pro Panel Podręcznik dla początkujących • Strona 25

background image

Plasowanie szyn montażowych o zmiennej długości

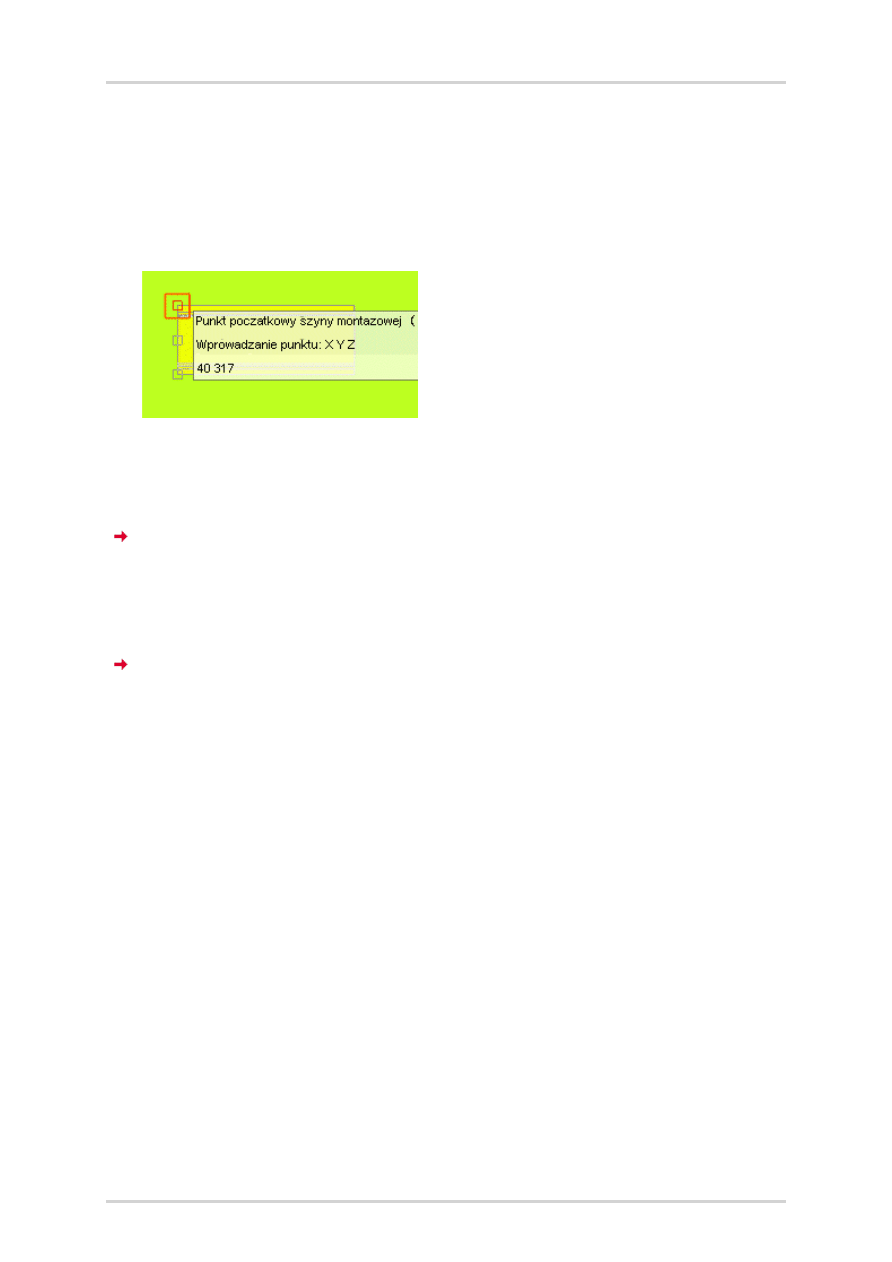

4. Następnie wprowadź z klawiatury wartość

40

 mm dla współrzędnej X.

Zostanie wyświetlone okno współrzędnych. Wartość drugiej

współrzędnej Y oddziel spacją od pierwszej wartości i wprowadź

317

 mm. Wartość Z nie jest wymagana. Zakończyć wprowadzanie

klawiszem

[Enter]

.

5. Przesuń kursor w prawo i przeciągnij szynę montażową aż do prawego

korytka kablowego, podobnie jak linię.

Szyna montażowa jest prezentowana w postaci przeźroczystego widoku

w rzeczywistej długości aż do pozycji kursora.

6. Uplasuj szynę montażową, klikając myszą.

Zostanie wstawiona szyna montażowa. Wybrany artykuł pozostaje dalej

przy kursorze i można go ponownie plasować.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 26

background image

Plasowanie szyn montażowych o zmiennej długości

Plasowanie drugiej szyny montażowej

Kolejna szyna montażowa ma być ustawiona pomiędzy dwoma dolnymi

korytami kablowymi.

1. Za pomocą klawisza

[A]

zmień miejsce ujęcia dla tej współrzędnej na "U

dołu po lewej".

2. Wprowadź współrzędne X=

40

i Y=

108

.

Płyta montażowa jest teraz wyposażona w koryta kablowe i szyny monta-

żowe.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 27

background image

Wstawianie urządzenia (z wykorzystaniem szerokości, wysokości i głębokości)

Wstawianie urządzenia (z wykorzystaniem
szerokości, wysokości i głębokości)

1. Wybierz punkty menu

Wstaw > Urządzenie

.

Zostaje otwarte okno dialogowe

Wybór artykułu

i zaznaczony jest

najwyższy poziom hierarchii "Artykuł".

2. W strukturze drzewa przejdź do warstwy

Przekaźnik, styczniki,

Siemens

i zaznacz wybrany artykuł urządzenia

SIE.3RT1017-1BB44-

3MA0

.

3. Kliknij przycisk

[OK]

.

Urządzenie wisi na kursorze jako przeźroczysty podgląd. Jeżeli

zdefiniowano urządzenie wraz z właściwościami artykułu

Wysokość

,

Szerokość

i

Głębokość

, wówczas jest ono prezentowane wraz z

wymiarami ustalonymi w artykule. Aktualnie wybrane miejsce ujęcia

wyświetlane jest w kolorze czerwonym i dodatkowo oznaczone jako

punkt uchwytu za pomocą pomarańczowego kwadratu.

Uwaga:

Oprócz właściwości artykułu „Szerokość”, „Wysokość” i „Głębokość”

EPLAN Pro Panel oferuje także możliwość wizualizacji urządzeń i ele-

mentów za pomocą kwalifikowanych makr grafiki 3D.

W celu utworzenia własnych urządzeń, elementów i makr grafiki 3D do

EPLAN Pro Panel można zaimportować dane modelu 3D w formacie

STEP.

Dane te, najczęściej oferowane przez producentów komponentów, bazują

z reguły na danych konstrukcyjnych CAD producentów komponentów i

często są kompleksowe oraz szczegółowe.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 28

background image

Wstawianie urządzenia (z wykorzystaniem szerokości, wysokości i głębokości)

Zastosowanie kompleksowych i szczegółowych modeli 3D jako podstawy

dla makr graficznych 3D w EPLAN powoduje intensywne wykorzystywanie

pamięci operacyjnej komputera i może niekorzystnie oddziaływać na

wydajność programu podczas edycji projektu w EPLAN.

W celu uzyskania szczegółowych informacji i zaleceń dotyczących tego

tematu należy skontaktować się z działem pomocy technicznej firmy

EPLAN.

4. Miejsce ujęcia można zmienić za pomocą klawisza

[A]

.

Po każdym naciśnięciu klawisza

[A]

, miejsce ujęcia zmienia pozycję z

lewej do prawej lub na jedno kolejnych spośród 9 możliwych punktów na

powierzchni podstawowej. Należy ustawić miejsce ujęcia na "Prawy na

środku".

5. Alternatywnie wybierz

Menu kontekstowe > Opcje plasowania

, aby

wywołać okno dialogowe

Opcje plasowania

. Następnie w tym miejscu

można ponownie wybrać miejsce ujęcia i/lub wprowadzić przesunięcie.

6. Klikając myszą, uplasuj urządzenie na najwyższej szynie montażowej

przy prawym zewnętrznym korycie.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 29

background image

Wstawianie urządzenia (z wykorzystaniem szerokości, wysokości i głębokości)

Wskazówka:

W celu umożliwienia dalszego wykonywania kolejnych kroków w oparciu o

dotychczas utworzoną płytę montażową, należy skopiować miejsce

montażu =EB3+ET3 jako =EB3+ET5! W tym celu można użyć funkcji

Kopiuj

i

Wklej

w nawigatorze stron. Podczas wstawiania należy użyć opcji

Numeruj

. W ten sposób zasoby otrzymują nowy identyfikator aparatu.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 30

background image

Nawigator zabudowy 3D

Nawigator zabudowy 3D

W nawigatorze zabudowy 3D znajduje się lista zasobów dostępnych w pro-

jekcie, które są proponowane do plasowania w obszarze zabudowy.

1. Wybierz punkty menu

Dane projektu > Urządzenia / Artykuły >

Nawigator zabudowy 3D

.

Wyliczone są wszystkie zasoby, które mają przypisany artykuł.

Widok w nawigatorze zabudowy 3D zawsze jest zorientowany na

identyfikatory.

Artykuły bez identyfikatorów aparatów grupowane są na oddzielnym

poziomie hierarchii.

Wcześniej plasowane zasoby oznaczone są dodatkową ikoną  .

Zarówno w widoku drzewa, jak również w widoku listy możliwe jest

zaznaczanie kilku wpisów. Zaznaczone zasoby można następnie plasować

równocześnie na płycie montażowej. W widoku drzewa jest także możliwe

zaznaczenie węzła. Wszystkie zasoby, których dotyczy takie oznaczenie, są

plasowane wspólnie.

1. Otwórz nawigatora zabudowy 3D. Pod

=EB3 +ET5

wybierz identyfikator

Q

.

2. Kliknij prawym przyciskiem myszy zaznacz

Q1

i z menu kontekstowego

wybierz

Plasuj.

3.

Q1

znajduje się przy kursorze. Uplasuj element na pierwszej szynie

montażowej w odległości 10 mm od lewego koryta kablowego.

4. Powtórz proces z

K3

i uplasuj go obok

Q1

w odległości 5 mm.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 31

background image

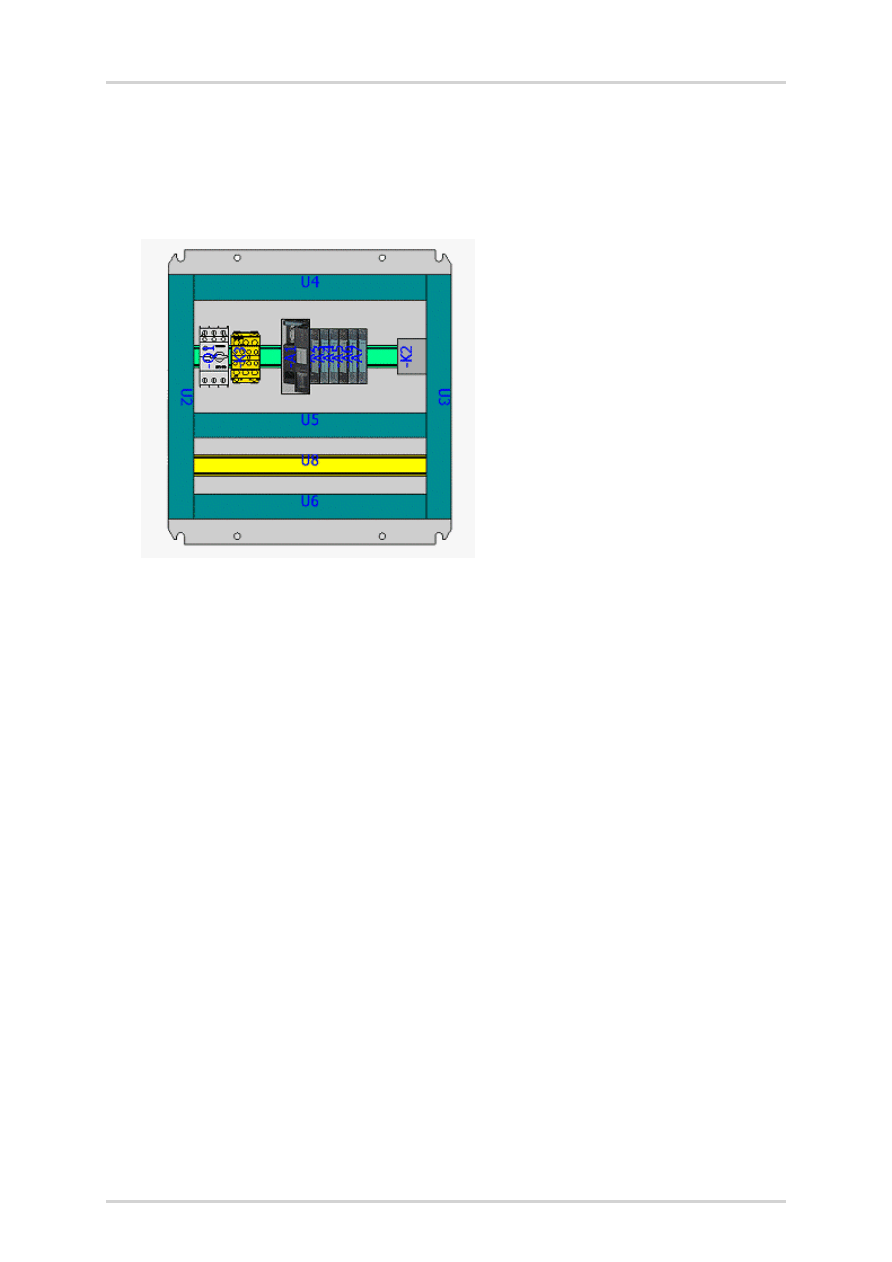

Nawigator zabudowy 3D

5. Następnie uplasuj PLC oznaczone identyfikatorem

A

. Zaznacz wszystkie

komponenty z identyfikatorem

A

i uplasuj je, przeciągając myszą ostatni

zaznaczony komponent na płytę montażową. Odstęp od

K1

powinien

przy tym wynosić 35 mm.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 32

background image

Wielokrotne osadzanie zacisków

Wielokrotne osadzanie zacisków

Warunki:

W celu wielokrotnego osadzania zacisków lub osadzenia całej listwy

zaciskowej należy najpierw w nawigatorze zabudowy 3D wybrać pierwszy

zacisk. Należy wybrać

Menu kontekstowe > Plasuj

. Zostanie wyświetlone

kwerenda informująca, że z tej listwy zaciskowej nie został jeszcze uplaso-

wany żaden artykuł. Jednocześnie pada pytanie, czy ta listwa zaciskowa ma

być uplasowana kompletnie.

Wybranie odpowiedzi

[Tak]

umożliwia plasowanie kompletnej listy

zaciskowej. W tym celu należy tylko osadzić pierwszy zacisk, kolejne

zostaną uplasowane automatycznie.

Po kliknięciu odpowiedzi

[Nie]

zaciski można plasować pojedynczo.

1. Otwórz nawigatora zabudowy 3D. Pod

=EB3 +ET5

zaznacz zacisk listwy

zaciskowej

X1

.

2. Wybierz

Menu kontekstowe > Plasuj

.

3. Na kwerendę "Z listwy zaciskowej =EB3+ET5-X1: jeszcze nie

rozmieszczono żadnych artykułów. Czy listwa zaciskowa ma zostać

kompletnie rozmieszczona?" odpowiedz

[Tak]

.

4. Uplasuj pierwszy zacisk w odległości 10 mm od lewego koryta

kablowego. Pozostałe zaciski zostaną uplasowane automatycznie.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 33

background image

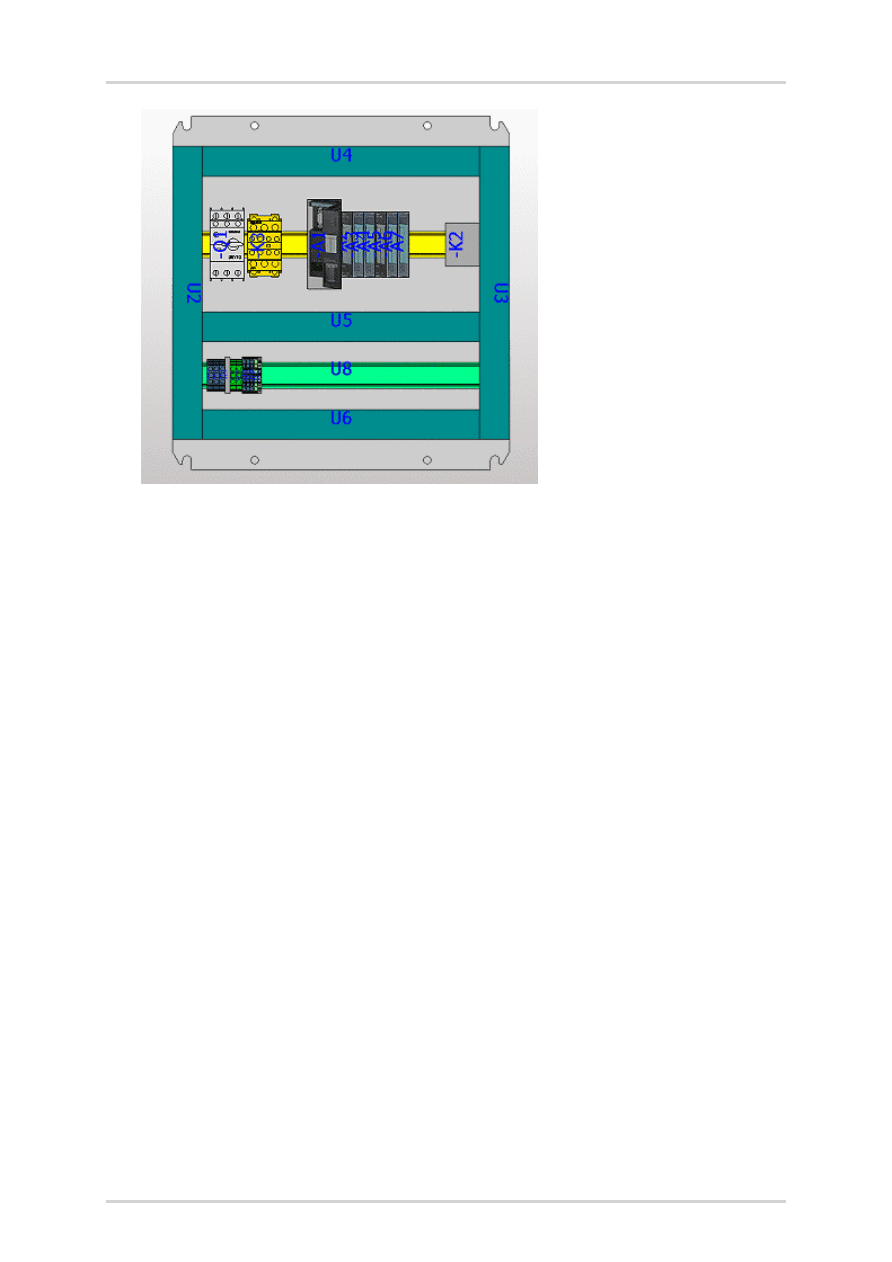

Wielokrotne osadzanie zacisków

EPLAN Pro Panel Podręcznik dla początkujących • Strona 34

background image

Uproszczony rodzaj prezentacji

Uproszczony rodzaj prezentacji

Za pomocą tej funkcji można ograniczać szczegółowość grafiki artykułów

plasowanych w obszarze zabudowy. To, które elementy mają być przed-

stawiane w sposób uproszczony, można ustawić w oknie dialogowym Opcje

> Ustawienia > Użytkownik > Opracowanie graficzne > 3D:

Listwy zaciskowe (definicja bloku)

Makra 3D.

Ustawienia te obowiązują dla wszystkich wcześniej uplasowanych ele-

mentów i dla wszystkich elementów plasowanych później.

1. Wybierz w nawigatorze obszaru zabudowy

Menu kontekstowe >

Uproszczony rodzaj prezentacji

.

Makra 3D są zastępowane przez prostokątne obiekty o wymiarach

dotychczas używanych elementów. Listwy zaciskowe zostają połączone

w jeden blok; pojedyncze zaciski nie są już prezentowane. Nie zmienia

się pozycja komponentów plasowanych na elementach.

Po prawej: Uproszczony rodzaj prezentacji

EPLAN Pro Panel Podręcznik dla początkujących • Strona 35

background image

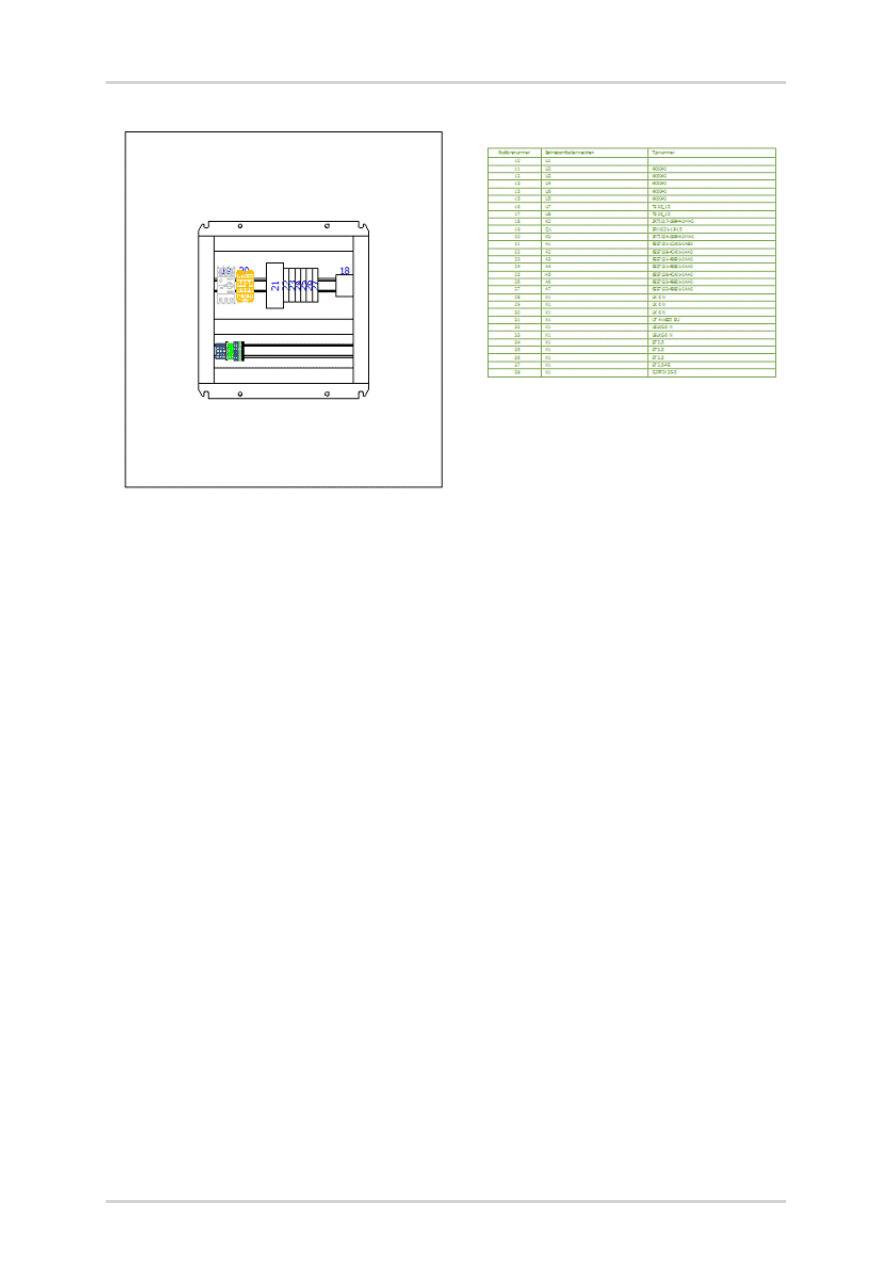

Widoki modelu

Widoki modelu

Wstaw widok modelu

Widoki modelu to widoki standaryzowane oraz widoki wyposażonych

powierzchni montażowych. Służą one do prezentacji i tworzenia rysunków.

Przy pomocy standardowych funkcji platformy w widokach modelu można

rysować dodatkowe informacje takie jak wymiarowania, teksty itp. dla

produkcji szaf sterowniczych (zabudowy szaf sterowniczych).

Dla widoków modelu dostępny jest własny typ strony "Widok modelu". Ale

widoki modelu można również wstawiać na innych typach stron.

1. Pod

=EB3+ET5

utwórz stronę 4 o typie strony "Widok modelu".

2. Wybierz punkty menu

Wstaw > Grafika > Widok modelu

.

3. Określ pierwszy narożnik obszaru widoku modelu, naciskając

[Enter]

przy aktualnej pozycji kursora.

4. Rozciągnij ramkę przy pomocy klawiszy strzałek. Można rozciągnąć

ramkę w dowolnym kierunku.

5. Zakończyć wybór obszaru klawiszem

[Enter]

.

Otwiera się okno dialogowe

Widok modelu

.

6. Ustal w zakładce Widok dane specyficzne dla widoku modelu. Muszą

one obejmować co najmniej następujące dane:

Nazwa widoku

: Każdy widok jest identyfikowany przez jednoznaczną

nazwę. Możliwych jest kilka widoków o tej samej nazwie. Nie chcąc

zachowywać podanej propozycji, należy wprowadzić nową, jeszcze

nieużywaną nazwę.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 36

background image

Wstaw widok modelu

Obszar zabudowy

: Widok modelu zawsze można utworzyć tylko dla

jednego obszaru zabudowy. W tej rozwijanej liście wyświetlają się

wszystkie obszary zabudowy utworzone w projekcie. Po pierwszym

otwarciu okna dialogowego pojawia się tu nazwa pierwszego obszaru

zabudowy projektu. Wybierz utworzony przez siebie obszar zabudowy,

np.

–MP2 Skrzynka zaciskowa + ET5

.

Elementy podstawowe

: W tym miejscu można ustalić, co ma być

prezentowane w widoku modelu. Można w ten sposób jeszcze bardziej

ograniczyć wyświetlaną zawartość obszaru zabudowy. Należy kliknąć

przycisk

[...]

, aby otworzyć okno dialogowe

Wybór obiektu 3D

i wybrać obiekty prezentowane w widoku modelu.W tym miejscu

należy wybrać wpis "Płyta montażowa przód".

Punkt obserwacji

: Z tej listy rozwijanej należy wybrać wyrównanie

widoku modelu. Ponieważ w tym widoku modelu ma być prezento-

wany przód płyty montażowej, należy zachować ustawienie "Przód".

Opis elementu

: Z tej rozwijanej listy należy wybrać schemat etykiet.

Za pomocą przycisku

[...]

można utworzyć własny schemat etykiet.

Jako opis elementu należy wybrać Standard.

7. Kliknij przycisk

[OK]

.

Okno dialogowe

Widok modelu

zostaje zamknięte i widok modelu jest

plasowany zgodnie z ustawieniami na stronie projektu.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 37

background image

Wstaw widok modelu

Wskazówka:

Jeżeli aktywny jest uproszczony rodzaj prezentacji, także odpowiedni

widok modelu prezentowany jest w formie uproszczonej. Można to

zmienić, po przełączeniu uproszczonego rodzaj prezentacji w obszarze

zabudowy, poprzez aktualizację widoku modelu.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 38

background image

Zarządzanie widokami modelu

Zarządzanie widokami modelu

W celu zarządzania widokami modelu należy wybrać punkty menu

Programy narzędziowe > Zestawienia > Widok modelu

.

W menu kontekstowym zakładki

Widok

można:

Aktualizuj widoki modelu

Usuń widoki modelu

Otwierać strony zawierające widoki modelu.

Dodatkowo widoki modelu można zamrozić, ustawiając we właściwościach

właściwość o nazwie "Widok modelu: Zamrożony". Te widoki modelu i

przynależne do nich legendy szaf sterowniczych nie są już później

aktualizowane.

Aktualizuj widok modelu

Jeżeli zmieniono zawartość obszaru zabudowy, do którego odnosi się widok

modelu, wówczas po otwarciu strony za pomocą widoku modelu widoczny

jest komunikat "Widok modelu jest nieaktualny". W celu synchronizacji

zawartości obszaru zabudowy i widoku modelu należy zaktualizować widok

modelu.

1. Zaznacz widok modelu.

2. Wybierz punkty menu

Programy narzędziowe > Zestawienia >

Aktualizuj

.

Prezentacja w widoku modelu zostaje dopasowana do aktualnego stanu

w obszarze zabudowy. Nowe komponenty zostają wyświetlone, a

komponenty usunięte są ukrywane.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 39

background image

Legenda szafy sterowniczej (plasowanie ręczne)

Legenda szafy sterowniczej (plasowanie
ręczne)

Generowanie legend okien

Legendy okien plasowane są bezpośrednio podczas generowania rodzaju

zestawienia

Legenda szafy sterowniczej

. Wymagane do tego celu dane

wprowadzane są w oknie dialogowym

Ustal zestawienie

.

Warunki:

Pole wyboru

Pomiń tworzenie legendy

we właściwościach danego widoku

modelu nie jest aktywne.

1. Otwórz ostatnio utworzony widok modelu z projektu EPLAN-DEMO.

2. Wybierz

Programy narzędziowe > Zestawienia > Generuj

.

3. W zakładce Zestawienia kliknij przycisk

[Nowy]

.

4. W oknie dialogowym

Ustal zestawienie

z listy rozwijanej

Format

wyprowadzenia

wybierz wpis "Plasowanie ręczne".

5. Z listy dostępnych zestawień wybierz wpis "Legenda szafy sterowniczej".

6. Aktywuj pole wyboru

Wybór ręczny

.

7. Wybierz nazwę wyprowadzonego widoku modelu z prawej połówki okna

i przesuń ją do lewej połówki okna.

8. Kliknij przycisk [OK].

Legenda jest zawieszona na kursorze.

9. Uplasuj legendę na otwartej stronie projektu.

EPLAN Pro Panel Podręcznik dla początkujących • Strona 40

background image

Generowanie legend okien

EPLAN Pro Panel Podręcznik dla początkujących • Strona 41


Document Outline


Wyszukiwarka

Podobne podstrony:
BeginnersGuide PPE pl PL
dselect beginner pl
debian dselect beginner pl
download Zarządzanie Produkcja Archiwum w 09 pomiar pracy [ www potrzebujegotowki pl ]
Wyklad 6 Testy zgodnosci dopasowania PL
WYKŁAD PL wersja ostateczna
Course hydro pl 1
PERFORMANCE LEVEL, PL
struktura organizacyjna BTS [ www potrzebujegotowki pl ]
wyklad 2 Prezentacja danych PL
2a esperienza haccp PL
Sesja 58 pl 1
3a prerequisiti PL

więcej podobnych podstron
