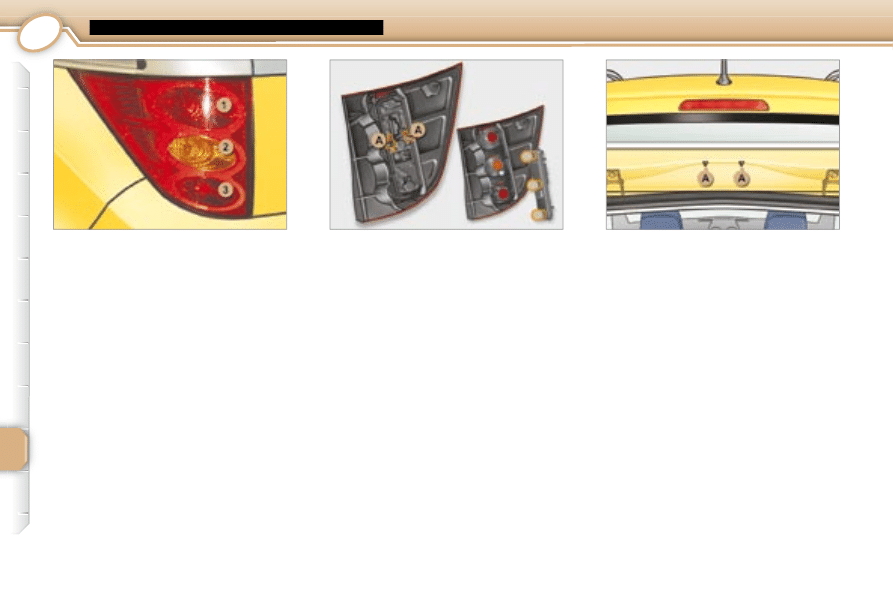

Światła tylne

1. Światła stop / pozycyjne

(P 21 W/5 W).

2. Kierunkowskazy (P 21 W).

3. Światła cofania (P 21 W),

prawa strona.

Światło przeciwmgielne

(P 21 W), lewa strona.

Powyższe 4 żarówki wymienia się

poprzez zdjęcie światła :

 odchylić klapkę w bocznej okła-

dzinie bagażnika, aby uzyskać

tym samym dostęp do świateł,

 zdjąć dwie nakrętki mocowania

światła wewnątrz bagażnika,

 odłączyć wiązkę,

 wyjąć światło naciskając na wy-

stępy przytrzymujące,

 zdjąć uszczelkę,

 wyciągnąć obudowę żarówek

odginając występy

A ,

 obrócić o 1/4 obrotu żarówkę,

 wyjąć i wymienić żarówkę.

Uwaga : w razie potrzeby, użyć klu-

cza do demontażu kół aby wyciąg-

nąć nakrętki.

Podczas ponownego montażu, po-

stępując w odwrotnej kolejności,

zwrócić uwagę na prawidłowe zało-

żenie obudowy żarówki, uszczelki i

światła.

Trzecie światło stop

(4 żarówki W 5 W)

 Przy pomocy klucza rurowego o

średnicy 10 mm, odkręcić 2 na-

krętki mocujące

A .

 Wysunąć zespół świateł, popy-

chając go na zewnątrz.

 Odłączyć złącze oraz przewód

spryskiwacza tylnej szyby.

 Obrócić o 1/4 obrotu oprawę ża-

rówki i wyciągnąć ją.

 Wyjąć i wymienić żarówkę.

Podczas montażu, postępując w od-

wrotnej kolejności, zwrócić szczegól-

ną uwagę na odpowiednie ułożenie

uszczelki zespołu świateł oraz prze-

wodu spryskiwacza tylnej szyby.

Nie dokręcać na siłę nakrętki, by nie

uszkodzić żarówki.

Oświetlenie tablicy

rejestracyjnej (W 5 W)

 Wsunąć cienki śrubokręt do jed-

nego z otworów na zewnątrz

obudowy.

 Przycisnąć go na zewnątrz w

celu odblokowania obudowy.

 Zdjąć przezroczystą obudowę.

 Wyjąć i wymienić żarówkę.
